5 | Montage
5.4.6
Optie draaidoorvoer (enkel) monteren (FORTO-H 70/85/100)
1
1 4x bevestigingsbout M4x12
2 4x Usit-ring
Werkwijze:
1. Breng de zuiger in de voorste eindpositie. Zet hiervoor hydraulische
aansluiting "A" onder druk.
2. Schroef de bevestigingsbouten uit en verwijder de afdekflens van de
zuigerstang.
LET OP:
De bevestigingsbouten en de Usit-ringen zijn nodig voor de montage
van de draaidoorvoer.
LET OP:
Let op de asafdichtingsring.
54 / 84
2
3
4

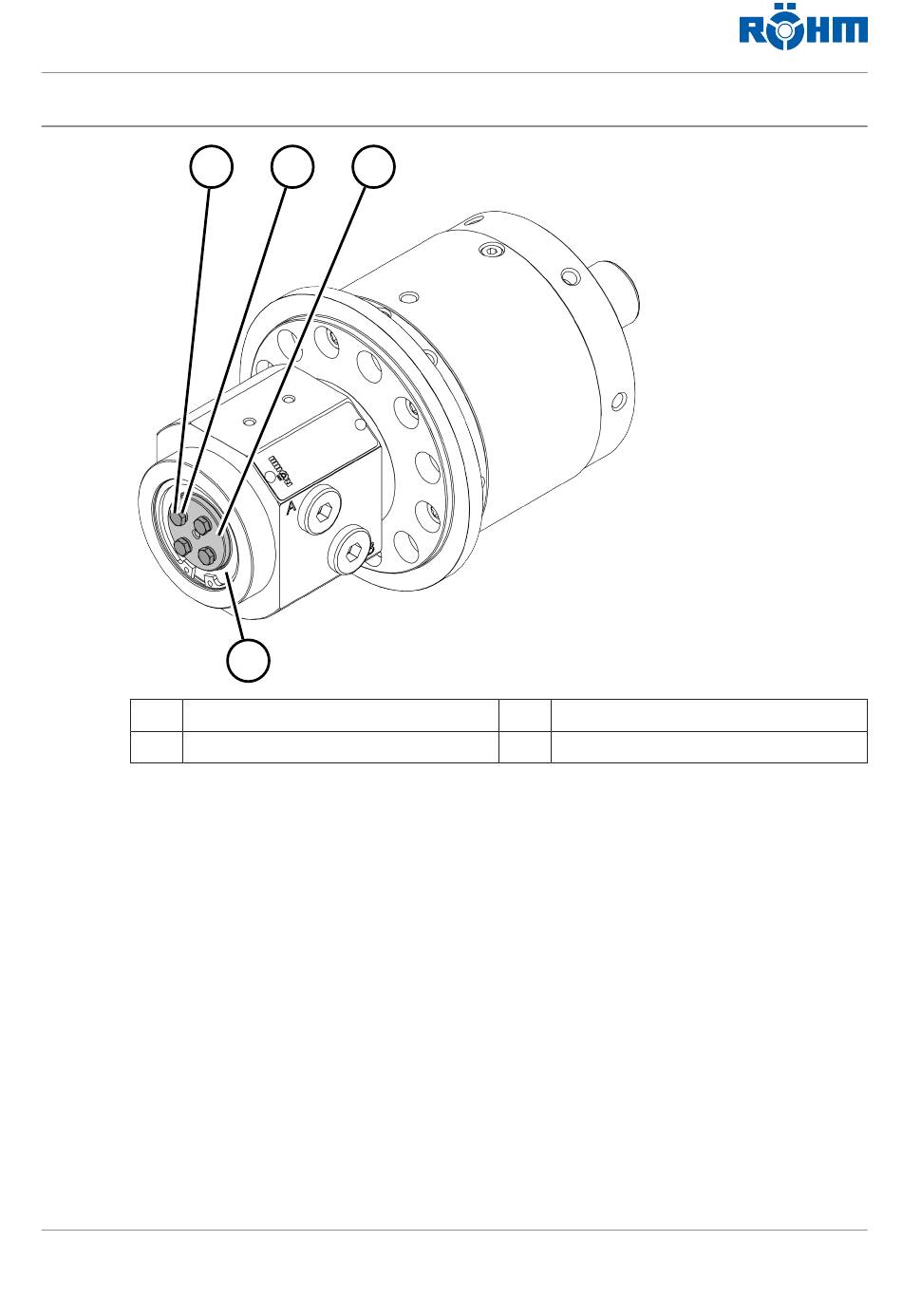

3 Afdekflens
4 Asafdichtingsring
