5 | Montage
5.5
Mediavoerende aansluitingen verbinden
5.5.1
Hydraulische slangen aansluiten
LET OP:
▪ Bij levering van de spancilinder zijn aan één zijde de hydraulische aan-
sluitingen "A" en "B" met sluitschroeven afgesloten en aan de andere
zijde met sluitstoppen.
▪ Verwijder sluitschroeven en sluitstoppen aan de Spancilinder pas kort
vóór het aansluiten van de hydraulische slangen.
▪ Als hydraulische aansluiting "A" onder druk wordt gezet, schuift de zui-
gerstang uit, wordt hydraulische aansluiting "B" onder druk gezet,
schuift de zuigerstang in.
Voorwaarden:
▪ Hydraulische slangen en schroefkoppelingen zijn vrij van verontreini-
ging. Spoel indien nodig de hydraulische slangen en schroefkoppelin-
gen door met hydraulische olie.
▪ Er mogen alleen schroefkoppelingen met cilindrische schroefdraad wor-
den gebruikt. Conische schroefdraad is niet toegestaan.

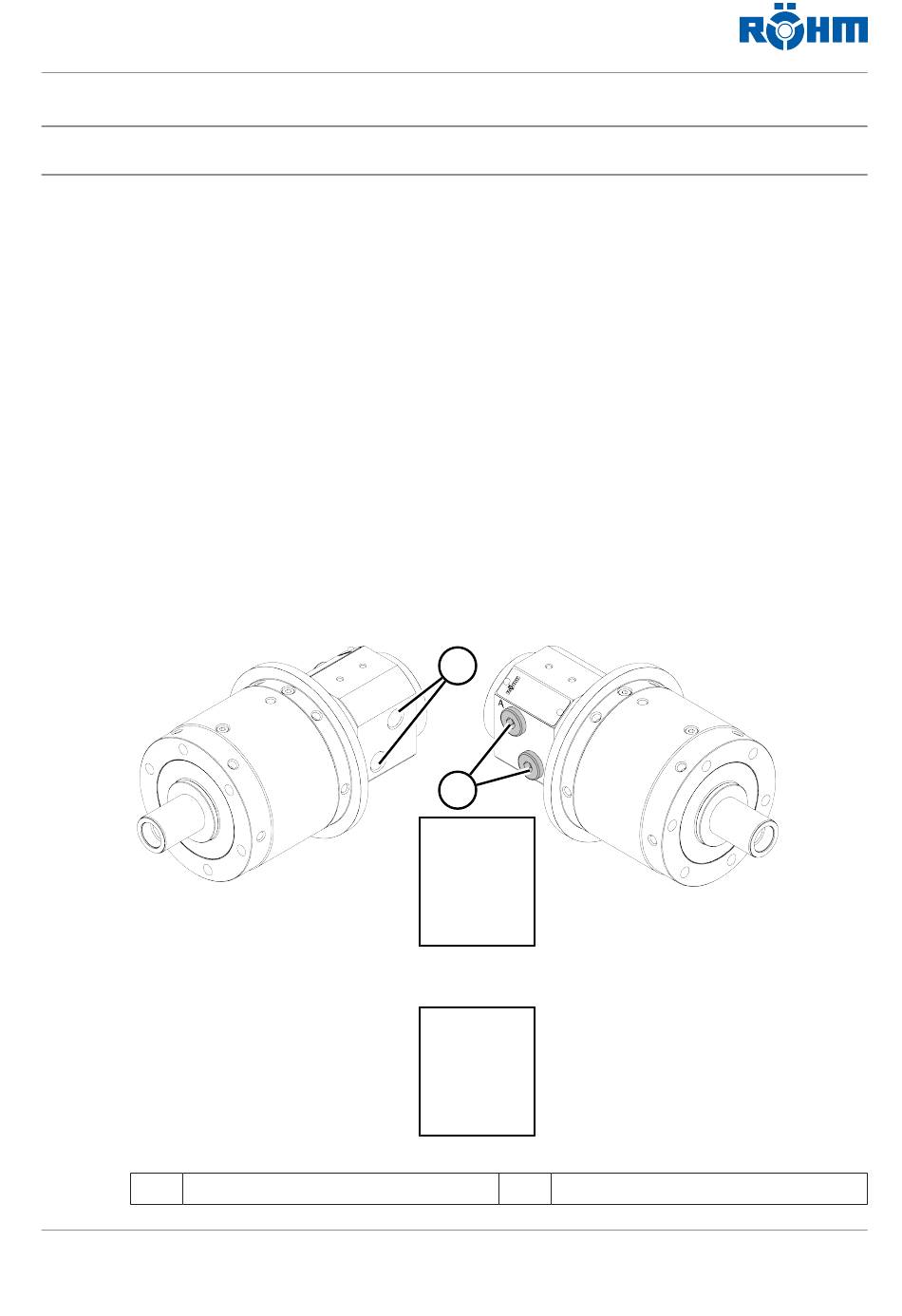

Werkwijze:
1 Sluitstoppen
62 / 84
1
2
2x
G3/8"
-
40 Nm
FORTO-H 200:
2x
G1/2"
-
40 Nm
2 Sluitschroeven
FORTO-H NL
