Ventiel demonteren
10.5.1
Extra schotel uitbouwen

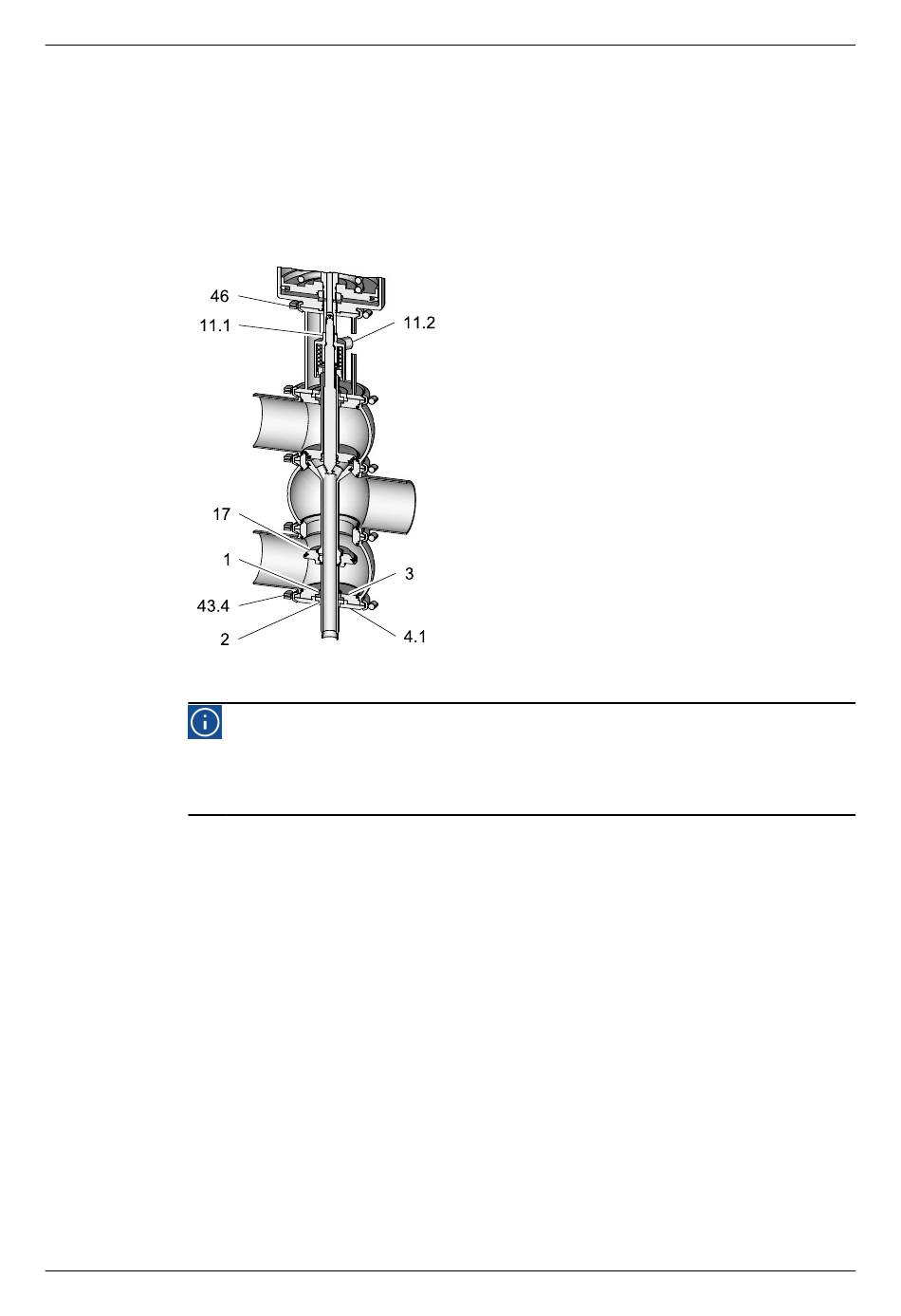

Afb.11
Voer de volgende stappen uit:
1.
2.
3.
4.
®
Demontage van de extra schotel - bouwgrootte DN 25 / 1"OD
1.
2.
430BAL008451NL_2
07.11.2018
Ventiel, waar mogelijk, met alle behuizingen en behuizingsaansluitingen uit
het leidingsegment verwijderen.
Klaar
Verklaring !
Let voor bouwgrootte DN 25 / 1"OD op de afzonderlijke demontage van
de extra schotel, zie paragraaf "Demontage van de extra schotel -
bouwgrootte DN 25 / 1"OD" pagina 45.
Reinigingsaansluiting (11.2) verwijderen.
Klemverbinding (43.4) van de onderste behuizing verwijderen.
Afdichtring (1), afdichtingsschijf (3), lager (2) en lagerschijf (4.1) van de
onderste behuizing verwijderen.
Houd de reinigingskap (11) aan het sleutelvlak (11.1) vast en schroef de extra
schotel (17)met montagegereedschap los.
Klaar
Reinigingsaansluiting (11.2) verwijderen.
Klemverbinding (43.4) van de onderste behuizing verwijderen.
Onderhoud
Ventiel demonteren
