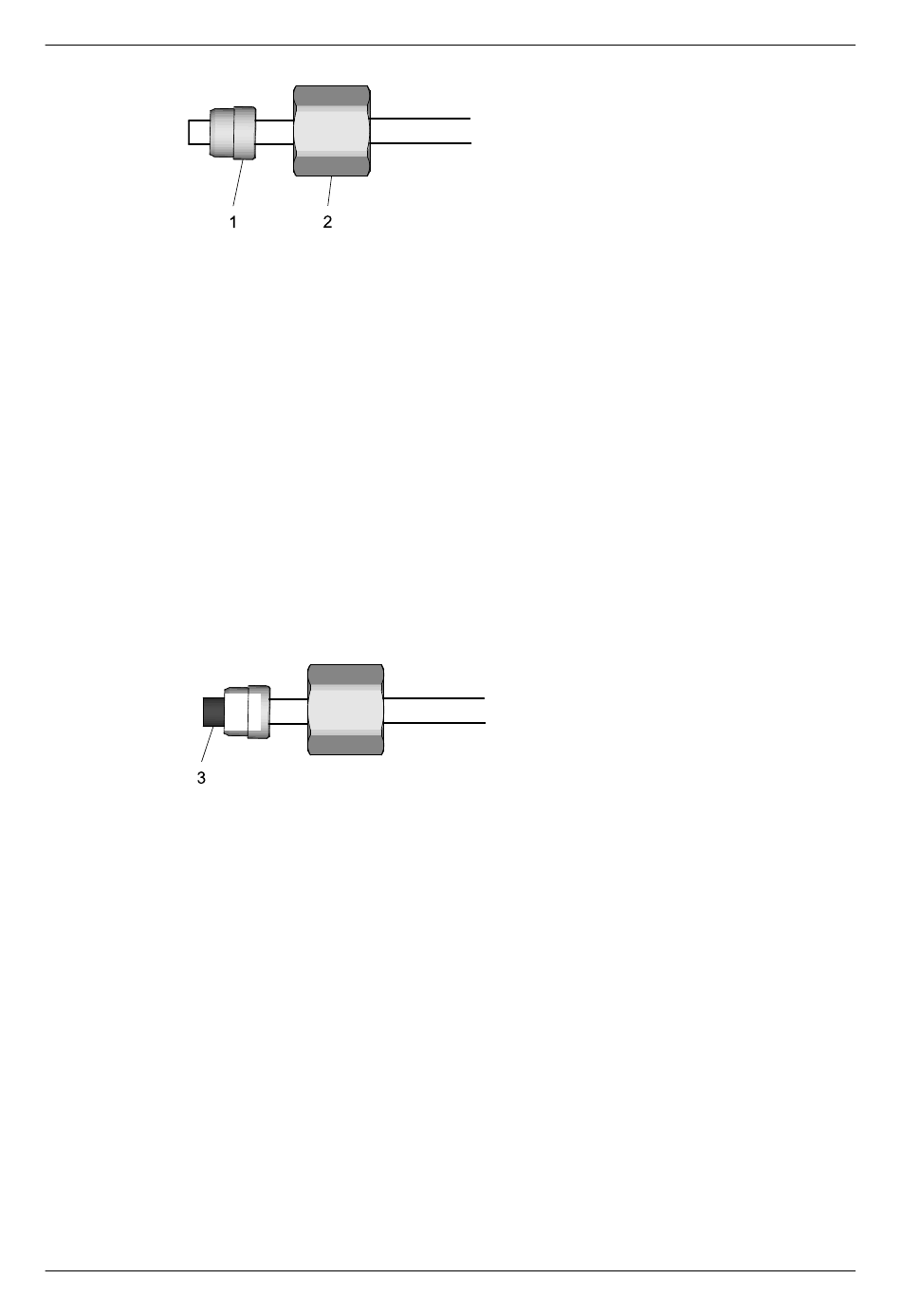

Afb.29
Reinigingsslang monteren
Voer de volgende stappen uit:
1.
2.
Controle
Voer de volgende stappen uit:
1.
2.
Afb.30
Hermontage
Voer de volgende stappen uit:
1.
®
10.7.7
Aanhaalmomenten van de halve ringen en klemverbindingen
De klemverbinding en de halve ringen van het ventiel vastdraaien met de
aanhaalmomenten die in de tabel staan vermeld.
430BAL008451NL_2
07.11.2018
Wartel tot de voelbare inrichting met de hand aanschroeven. Reinigingsslang
daarbij tegen de aanslag in de binnenconus drukken.
Wartel ca. 1,5 slag aandraaien. De reinigingsslang mag niet meedraaien. Het
aandraaien wordt begrensd door de stootrand, omdat de aandraaikrachten
steeds groter worden.
! Een markeerstreep op de reinigingsslang vergemakkelijkt het in acht
nemen van de voorgeschreven aandraaislagen.
Wartel losdraaien
Controleren of de zichtbare kraag (3) de ruimte voor de 1e snede opvult
®
Het kan geen kwaad als de ring aan het uiteinde van de reinigingsslang
gedraaid kan worden.
Draai de wartel iedere keer dat deze losgedraaid is vast zonder extra kracht
te zetten. Houd de aansluiting daarbij vast.
Klaar
Onderhoud
Montage
57
