Bij de montage van de reinigingskap moeten de volgende aanwijzingen in acht
worden genomen:
a.
b.
10.7.3

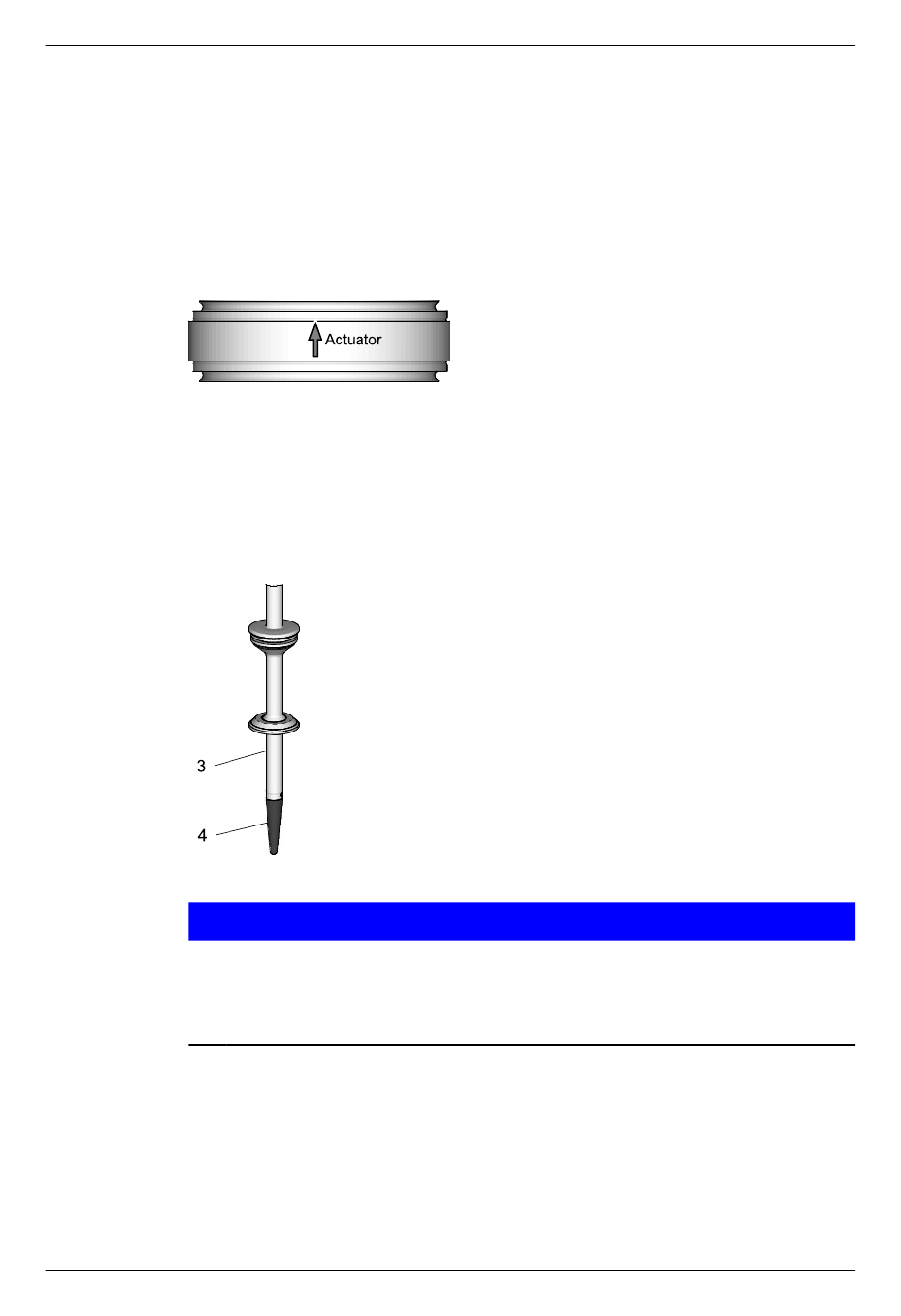

Zittingring tussen behuizingen plaatsen
Afb.26
Zittingringen zijn gemarkeerd met een pijl om de montagerichting aan te geven.
Let er bij het inbouwen beslist op, dat de zittingring zo in de behuizingen wordt
geplaatst, dat de pijl later in de richting van de aandrijving wijst wanneer het
ventiel compleet gemonteerd is!
10.7.4
Ventiel inbouwen in de behuizing
Afb.27
Voer de volgende stappen uit:
1.
2.
3.
®
430BAL008451NL_2
07.11.2018
Voer bij de montage van de reinigingskap (1) de stanggeleidingsband (2) van
het kraagblok voorzichtig in, in de reinigingskap.
Schroef na het in elkaar schroeven van het ventielinzetstuk, de reinigingskap
met de contramoer aan de zuigerstang vast.
Aandacht
Ventielschotel met scherpe kanten
Bij het invoeren van het ventiel in de ventielbehuizing kan de onderste
stangafdichting (3) beschadigd raken.
► Gebruik daarom altijd een montagestift (4) voor de montage.
Steek de montagestift (4) met de O-ring-zijde in de ventielschotel (3).
Ventiel met montagestift in het huis aanbrengen.
Trek de montagestift uit de ventielschotel.
Klaar
Onderhoud
Montage
55
