Voer de volgende stappen uit:
1.
2.
3.
®
10.5.6

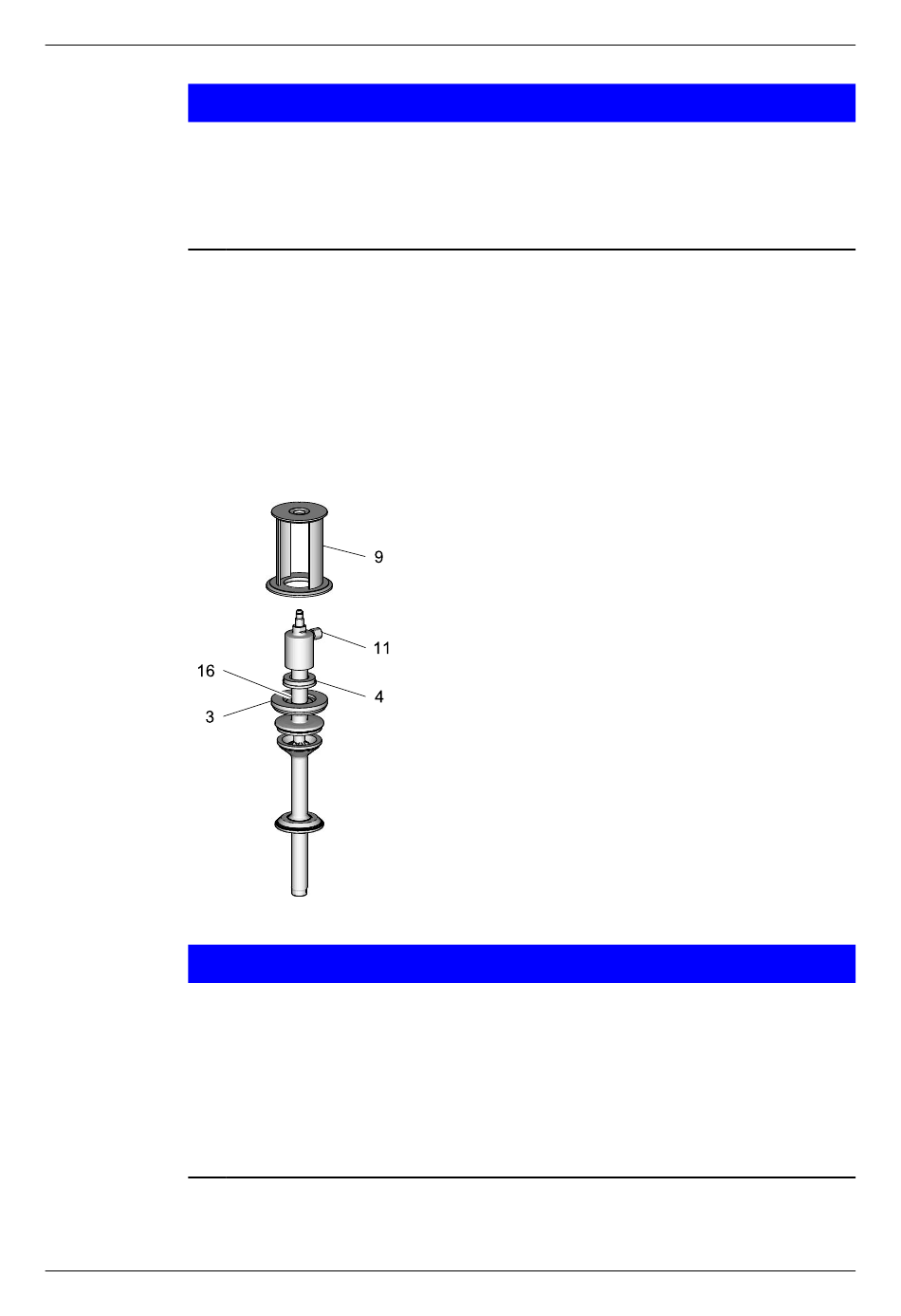

Ventielinzetstuk en lantaarn losmaken
Afb.16
Voer de volgende stappen uit:
430BAL008451NL_2
07.11.2018
Aandacht
De zuigerstang (S) en de schacht (16) van de ventielschotel zijn
onderdelen waarvoor nauwkeurigheid is vereist.
Beschadiging aan deze onderdelen kan een gestoorde werking
veroorzaken.
► Lantaarn vasthouden bij het losdraaien van de opener!
Klemverbinding (46) tussen aandrijving en lantaarn losschroeven.
Aandrijving (A) vasthouden met bandsleutel.
Steeksleutel aanzetten op het sleutelvlak van de reinigingskap (11.1) en
opener losdraaien.
Klaar
Aandacht
De lantaarn (9) en de schacht (16) van de dubbele schotel zijn
onderdelen waarvoor nauwkeurigheid is vereist.
Beschadiging aan deze onderdelen kan een gestoorde werking
veroorzaken.
► Lagerschijf (4) en afdichtingsschijf (3) mogen bij het eruit trekken van het
ventielinzetstuk niet tegen de schacht (16) van de dubbele schotel slaan.
► De schroefdraad van de reinigingskap (11) niet tegen de lantaarn slaan.
Ventielinzetstuk voorzichtig uit de lantaarn (9) trekken.
Onderhoud
Ventiel demonteren
49
