Onderhoud
Ventiel demonteren

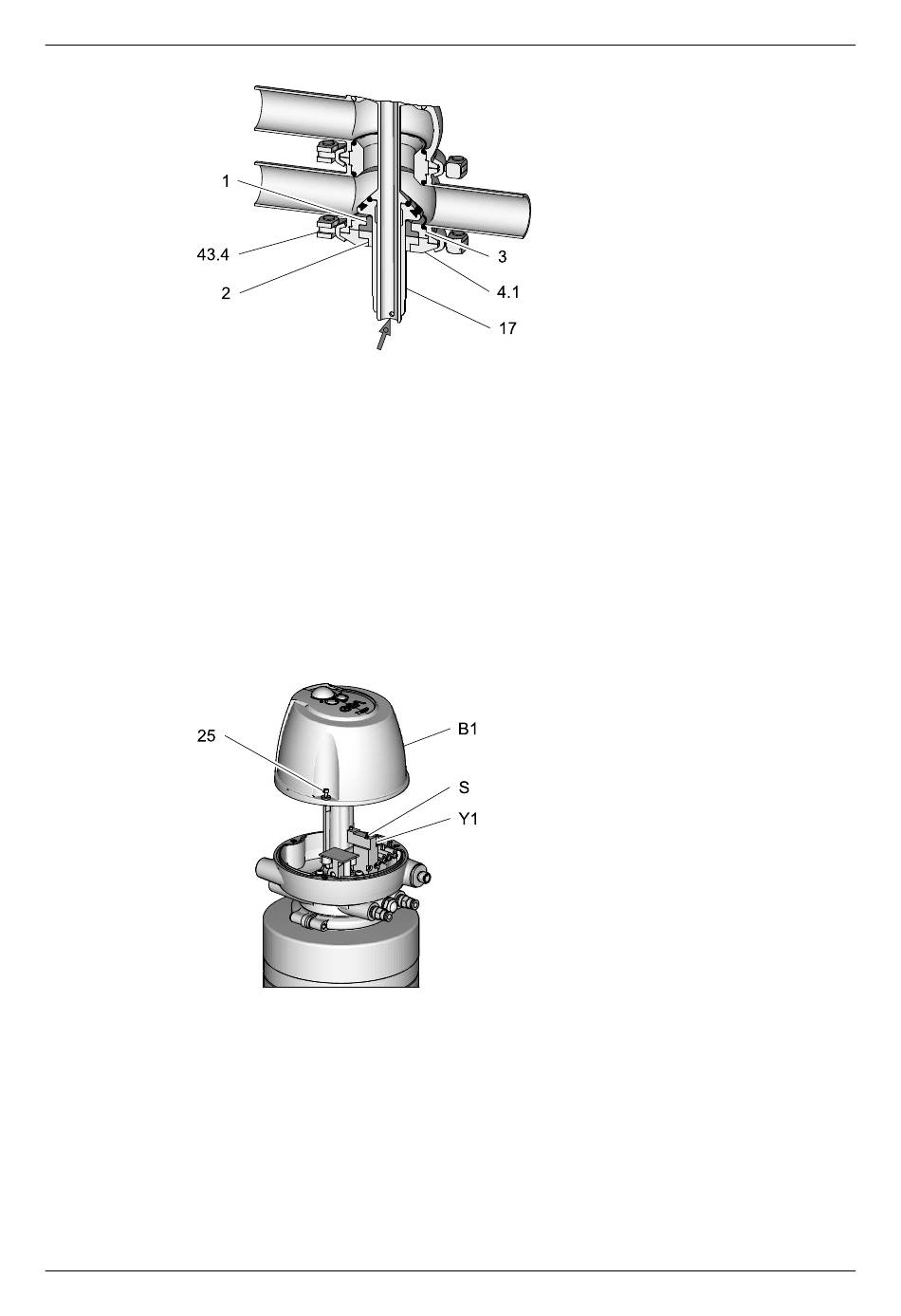

Afb.12
3.
4.
5.
6.
7.
®
10.5.2
Stuurkop T.VIS M-15 demonteren
Afb.13
Voorwaarde:
•
•
46
D
Afdichtring (1), afdichtingsschijf (3), lager (2) en lagerschijf (4.1) van de
onderste behuizing verwijderen.
Houd de ventielschotel met een stift (D) Ø 3 mm vast.
Schroef de extra schotel (17) met steeksleutel SW 19 los.
Stift (D) verwijderen.
Schroef de extra schotel (17) eraf.
Klaar
Geen stuurventiel mag elektrisch of met de hand aangestuurd zijn.
De pneumatische en elektrische aansluiting aan installatiezijde kan aan de
stuurkop blijven zitten.
430BAL008451NL_2
07.11.2018
