5.6.8
Schakelschema van de installatieprintplaat, alarm voor externe bijverwarming

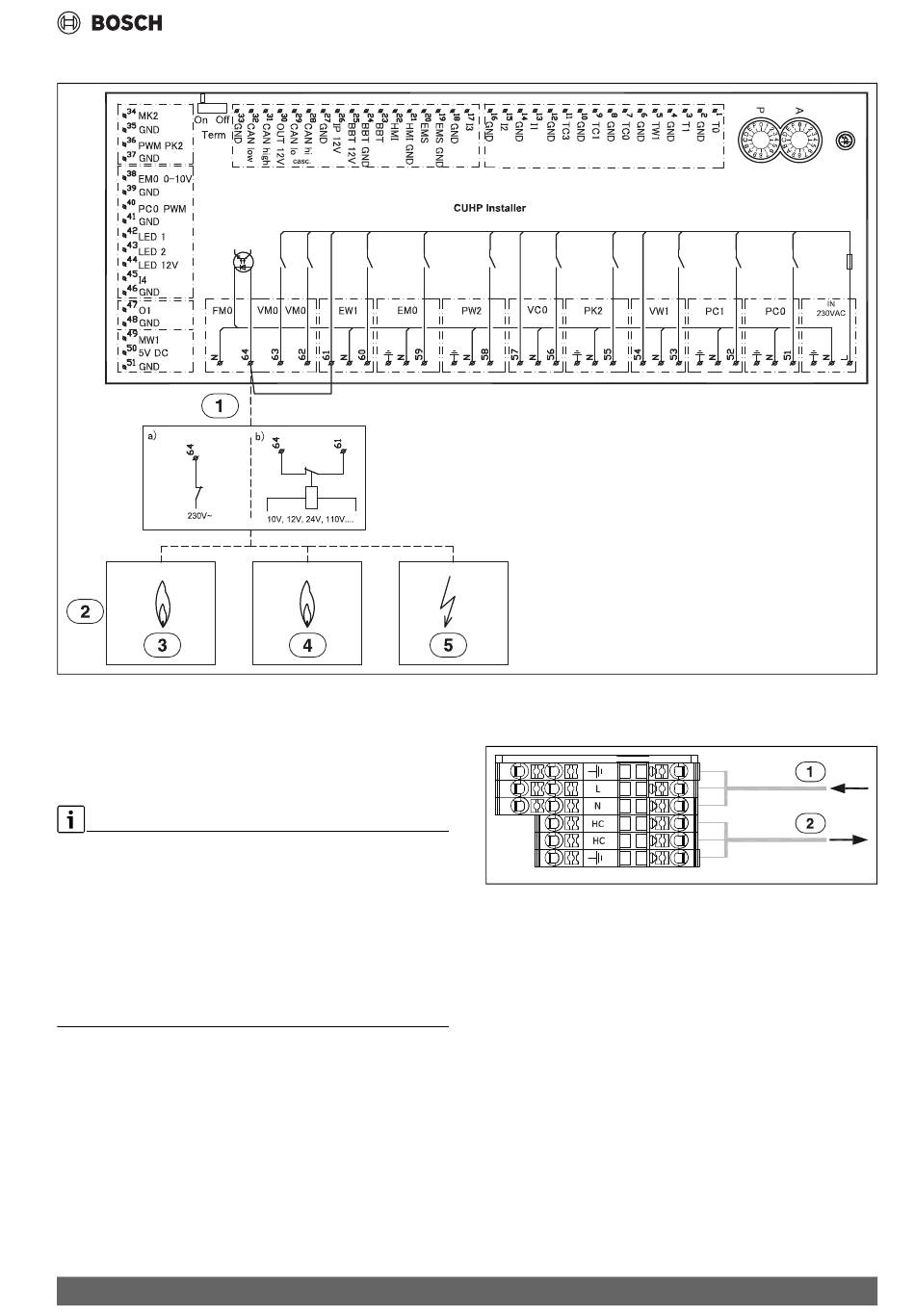

Afb. 15 Schakelschema van de installatieprintplaat, alarm voor externe bijverwarming
[1]
Alarm voor externe bijverwarming (230 V~ ingang)
[2]
Externe bijverwarming
[3]
Gas
[4]
Olie
[5]
Elektrisch
Als er een alarmsignaal met een voeding < 230 V~ van de externe warm-
tebron actief is:
▶ Sluit alarmsignaal van de externe warmtebron aan conform [1b].
Wanneer een 230 V~ alarsignaal van de externe warmtebron actief
is:
▶ Verwijder de kabel tussen klem 61 en 64.
Verwijder de draadbrug niet als het melden van een alarmsignaal
door de externe warmtebron niet mogelijk is.
▶ Sluit het 230 V~ alarmsignaal van de externe warmtebron overeen-
komstig [1a] aan op aansluitklem 64.
Compress 3400i AWS – 6721827821 (2024/11)
5.6.9
Aansluitklemmen voor elektrische aansluiting in de aan-
sluitdoos, 230 V~
Afb. 16 Aansluitklemmen voor elektrische aansluiting
[1]
230 V~ 10 A, voedingsspanning voor binneneenheid
[2]
230 V~, voedingsspanning verwarmingskabel (toebehoren)
5.6.10 Elektrische aansluiting van de externe bijverwarming
Elektrische aansluiting van de externe bijverwarming
Bij gebruik van een externe bijverwarming met menger zijn extra aanslui-
tingen en instellingen nodig.
Alarmsignaal voor externe bijverwarming
Bij externe bijverwarming met menger het alarmsignaal op klem FM0 op
de installatiemodule van de binneneenheid aansluiten. Wanneer op de
bijverwarming met menger geen 230 V-alarmuitgang aanwezig is, FM0
conform alternatief [1b] aansluiten (schakelschema ).
Startsignaal voor de externe bijverwarming
Voor de uitgang EM0 (elektrisch schema afb. 5.6.2) geldt het volgen-
de:
▶ Maximale last op 230 Volt-signaaluitgang: 2 A, cos φ > 0,4.
Installatie
0010037354-001
0010036335-002
19
