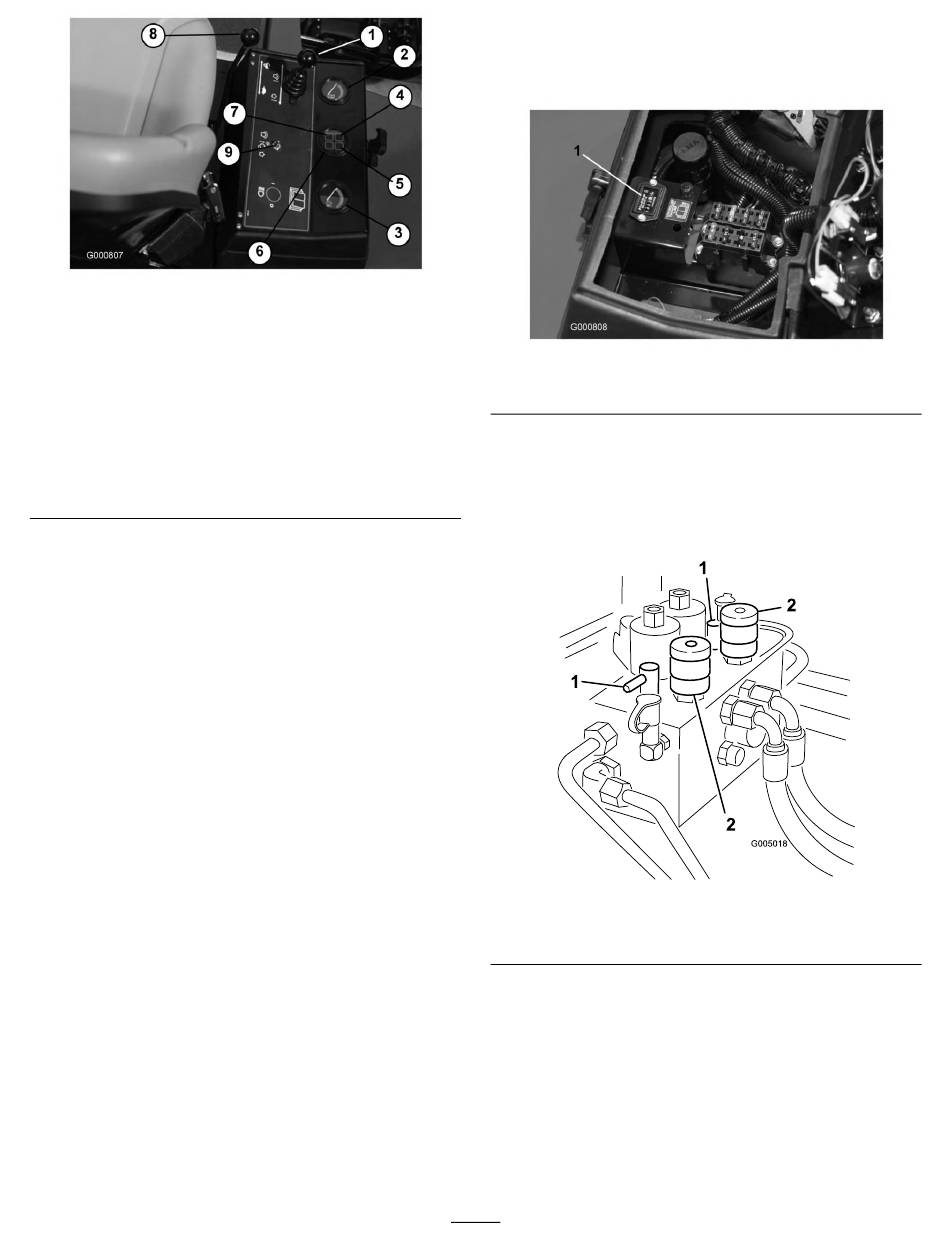

Figuur 24
Modellen 03806, 03807 en 03812
1. Maai-/hefhendel
2. Brandstofmeter
3. Koelvloeistoftemperatuurmeter van motor
4. Waarschuwingslampje oliedruk
5. Waarschuwingslampje koelvloeistoftemperatuur
6. Waarschuwingslampje van gloeibougie
7. Laadindicator
8. Gashendel
9. Activerings-/Blokkeringsschakelaar (Hoofdschakelaar)
Gashendel
Zet de hendel naar voren (Figuur 23 en Figuur 24) om
het motortoerental te verhogen en naar achteren om
het toerental te verlagen.
Waarschuwingslampje koelvloeistof-
temperatuur
Het lampje (Figuur 23 en Figuur 24) gaat branden en de
motor slaat af als de koelvloeistof een gevaarlijk hoge
temperatuur bereikt.
Indicatielampje van gloeibougie
Als dit indicatielampje (Figuur 23 en Figuur 24) gaat
branden, zijn de gloeibougies in werking.
Laadindicator
De laadindicator (Figuur 23 en Figuur 24) licht op indien
het laadcircuit van het systeem defect is.
Activerings-/Blokkeringsschakelaars
De activerings-/blokkeringsschakelaars (Figuur 23
en Figuur 24) worden gebruikt in combinatie met
de joystick om de messenkooien te bedienen. De
messenkooien kunnen in de middelste stand worden
opgeheven, maar niet worden neergelaten.
Urenteller
De urenteller (Figuur 25) geeft aan hoeveel uren de
machine in totaal in bedrijf is geweest.
1. Urenteller
Wetknoppen
De wetknoppen (Figuur 26) worden gebruikt
in combinatie met de maai-/hefhendel om de
messenkooien te wetten. Zie Wetten in , bladz. .
1. Wetknoppen
Toerenregelaar van messenkooien
Regelt het toerental van de frontmaaidekken en de
achterste maaidekken (Figuur 26). #1 stand is wetten.
De andere standen zijn voor maaiwerkzaamheden. Zie
de sticker onder de bestuurdersstoel voor de juiste
instellingen.
25
Figuur 25
Figuur 26
2. Bedieningsknoppen van
de messenkooien
