Toespoor achterwielen
Onderhoudsinterval: Om de 800 bedrijfsuren
Om de 800 bedrijfsuren of jaarlijks moet het toespoor
van de achterwielen worden gecontroleerd.
1. Meet de afstand hart-op-hart van het toespoor
(ter hoogte van de assen) aan de voorzijde en de
achterzijde van de stuurwielen. De afstand aan de
voorzijde moet 3 mm korter zijn dan de afmeting
achter de wielen.
2. Om het toespoor af te stellen, moet u de pen en
moer van één van de kogelverbindingen van de
trekstang verwijderen. Verwijder de kogelverbinding
van de trekstang uit de steun van het differentieelhuis
(Figuur 70).
3. Draai de klemmen aan beide uiteinden van de
trekstangen los (Figuur 70).
1. Klem van de trekstang
4. Draai de losgezette kogelverbinding een (1) hele slag
naar binnen of naar buiten. Zet de klem vast op het
losse uiteinde van de trekstang.
5. Draai de complete trekstang een (1) hele slag in
dezelfde richting (naar binnen of naar buiten). Zet
de klem vast op het aangesloten uiteinde van de
trekstang.
6. Plaats de kogelverbinding in de steun van de
differentieelbehuizing en draai de moer met de hand
vast. Meet het toespoor.
7. Indien nodig nogmaals afstellen.
8. Draai de moer vast en monteer een nieuwe pen als
de afstelling correct is.
De tractie-aandrijving afstellen
voor de neutraalstand
De machine mag niet kruipen als het tractiepedaal niet is
ingetrapt. Als de machine kruipt, is afstelling vereist
1. Parkeer de machine op een horizontaal oppervlak,
zet de motor af en laat de maaidekken neer op de

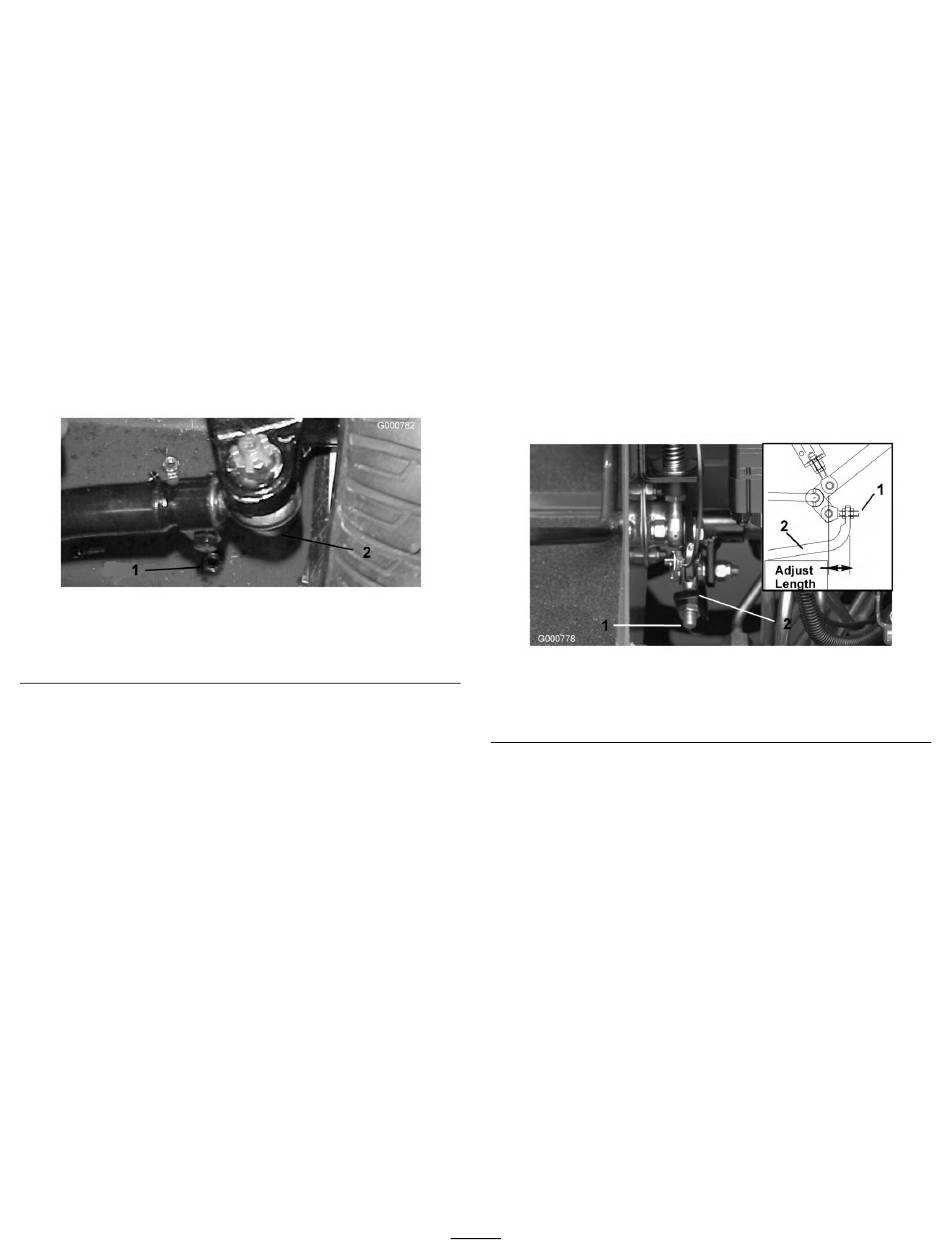

Figuur 70
2. Kogelverbinding van
trekstang
grond. Trap alleen het rechterrempedaal en stel de
parkeerrem in werking.
2. Krik de linkerkant van de machine omhoog
totdat het voorwiel vrij komt van de vloer van de
werkplaats. Zorg ervoor dat de machine steunt op
de rustpunten van de krik om te voorkomen dat de
machine per ongeluk valt.
Opmerking: Bij modellen met vierwielaandrijving
moet ook het linker achterwiel vrijkomen van de
vloer.
3. Start de motor en laat deze lopen op een laag
stationair toerental.
4. Draai aan de contramoeren op het uiteinde van de
pompstang en beweeg de bedieningshendel van de
pomp naar voren als de machine voorwaarts kruipt,
of naar achteren als de machine achterwaarts kruipt,
totdat de machine niet meer kruipt (Figuur 71).
1. Pompstang
5. Als de wielen niet meer draaien, draait u de
contramoeren vast om de afstelling te borgen.
6. Zet de motor af en zet de rechterrem vrij. Haal
de kriksteunen weg en laat de machine neer op de
grond. Maak een proefrit met de machine om er
zeker van te zijn dat deze niet kruipt.
51
Figuur 71
2. Bedieningshendel van
pomp
