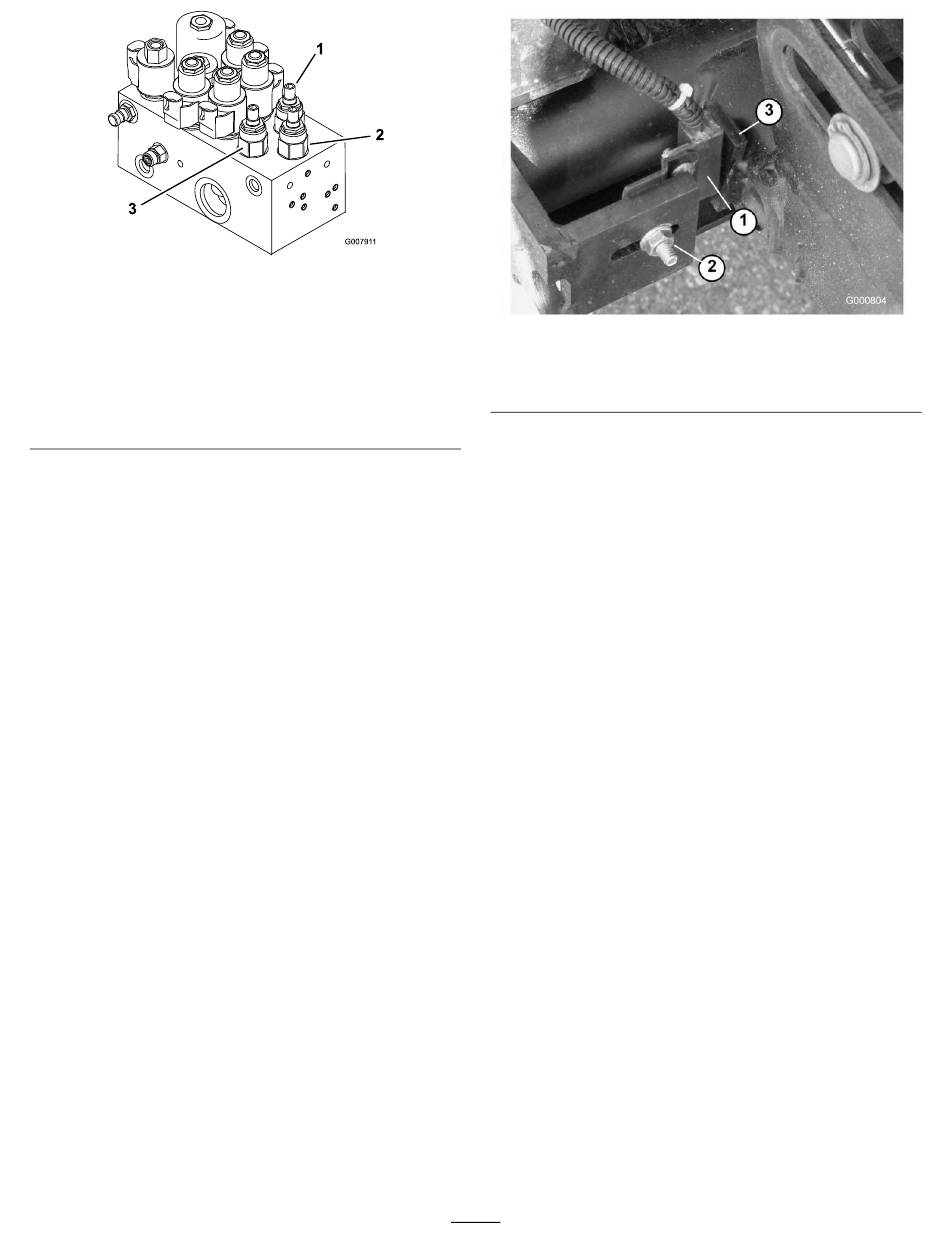

Figuur 87
Modellen 03806, 03807 en 03812
1. Afstelklep voor maaidek #1 (middelste frontmaaidek)
2. Afstelklep voor maaidekken #4 & #5 (buitenste
frontmaaidekken)
3. Afstelkleppen voor maaidekken #2 & #3 (achtermaaidekken)
4. Afstelklep voor maaidek #6 (achtermaaidek links)
5. Afstelklep voor maaidek #7 (achtermaaidek rechts)
2. Draai de borgmoeren op de kleppen los.
3. Draai de afstelklep rechtsom om de snelheid
waarmee de maaidekken worden neergelaten, te
verminderen. Gebruik hiervoor een inbussleutel.
4. Controleer de afstelling door de maaidekken
verschillende malen op te heffen en neer te laten.
Indien nodig moet u de kleppen nogmaals afstellen.
5. Draai de borgmoer vast om de afstelling te borgen.
Buitenste frontmaaidekken
opheffen in hogere stand
(geactiveerde stand)
De draaihoogte van de buitenste frontmaaidekken (#4
& #5) en achtermaaidekken (#6 & #7) kan worden
verhoogd om afstand tot de grond op geaccidenteerde
fairway's te vergroten.
Opmerking: De RM CONFIG tijdvertraging moet
gelijk blijven aan de oorspronkelijke instelling op 0 als
deze methode wordt gebruikt om de draaihoogte in te
stellen.
Om de draaihoogte van de maaidekken te verhogen/in
te stellen, gaat u als volgt te werk:
• Plaats de machine op een horizontaal vlak, laat de
maaidekken neer en zet de motor af.
• Draai de moer op de rijtuigschroef los waarmee de
beugel van de schakelaar van de hefarm is bevestigd
aan hefarm #4, 6 of 7 (Figuur 88). #4 zoals wordt
getoond in figuur.
1. Schakelaar van hefarm
2. Moer van rijtuigschroef
• Zet de beugel van de schakelaar van de hefarm in de
sleuf omhoog in de gewenste positie.
• Zorg ervoor dat de afstand tussen de schakelaar van
de hefarm en de flag op de hefarm ongeveer 1,6 mm
bedraagt.
• Draai de moer van de rijtuigschroef vast.
De speling van de drie
frontmaaidekken instellen
Het kan wenselijk zijn de neerwaartse speling van de
drie frontmaaidekken op sterk geaccidenteerde terrein
extra bij te stellen. Als een van drie frontmaaidekken van
de grond komt als u over een helling heen rijdt, moet
het voorste draagframe wellicht lager worden gezet.
Daarvoor moet u de bevestigingsbouten verwijderen
en het frame anders plaatsen in de onderste gaten in
het hoofdframe (Figuur 89). Neem contact op met uw
dealer als u hulp nodig heeft.
Opmerking: Als u het draagframe lager zet, zal de
afstand tussen de maaidekken en grond bij het draaien en
in de transportstand kleiner worden en zult u de lengte
van de hefketting op het maaidek moeten verstellen.
59
Figuur 88
3. Flag van hefarm
