De interlockschakelaars zijn bedoeld om aanslaan
of starten van de motor alleen mogelijk te maken
als het tractiepedaal in de neutraalstand is, de
activerings-/blokkeringsschakelaar op BLOKKEREN
is gezet en de maai-/hefhendel in de neutraalstand
staat. Daarnaast wordt de motor uitgeschakeld als het
tractiepedaal wordt ingetrapt terwijl de bestuurder niet
op de stoel zit of de parkeerrem in werking is gesteld.
Controle of de interlockschakelaar
functioneert:
Onderhoudsinterval: Bij elk gebruik of dagelijks
1. Plaats de machine op een horizontaal vlak, laat
de maaidekken neer, zet de motor af en stel de
parkeerrem in werking.
2. Open de kap van het bedieningspaneel. Gaan
naar de connector van de kabelboom en de
kringloopstekker. Trek de kringloopstekker
voorzichtig uit de connector van de kabelboom
(Figuur 39).

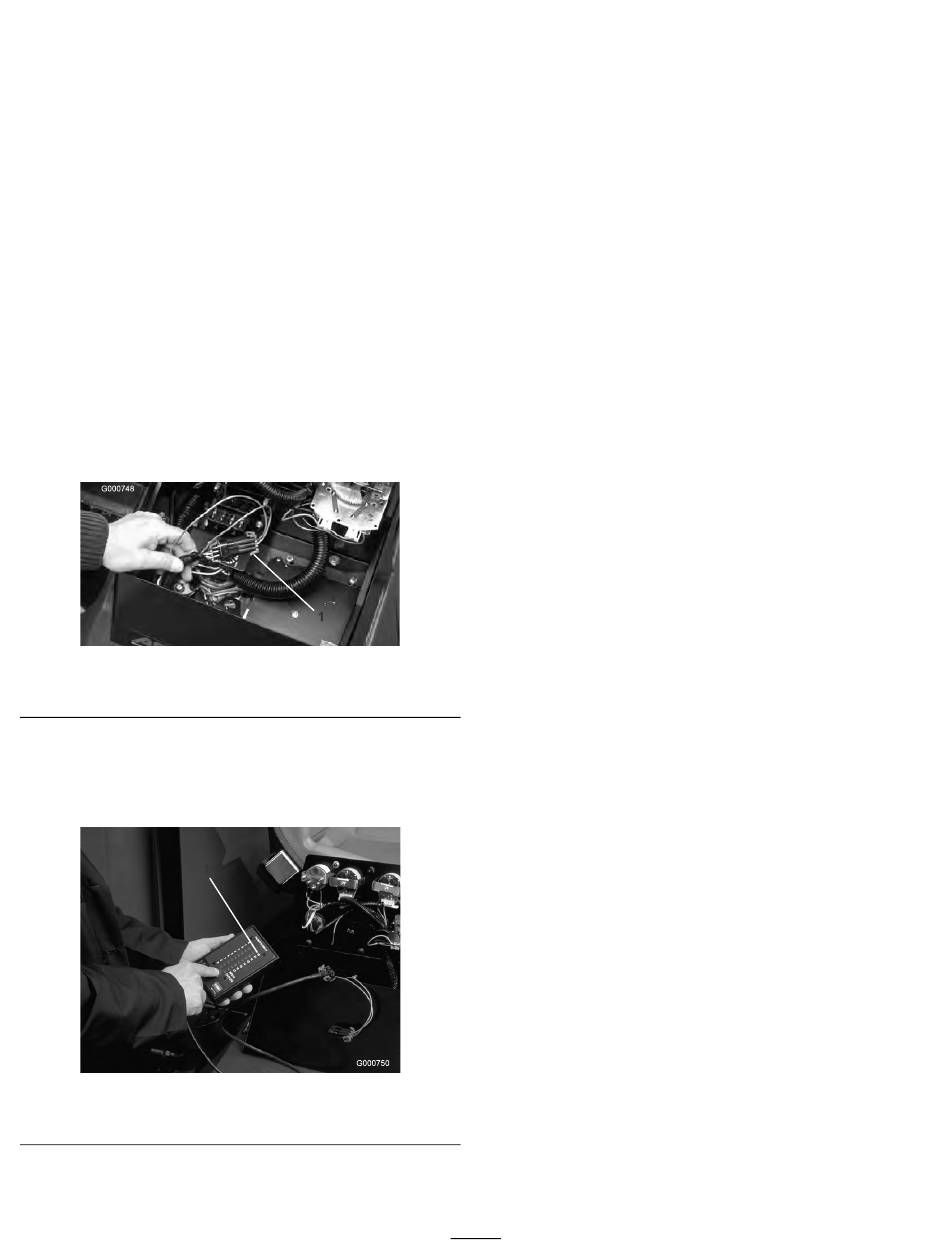

Figuur 39
1. Kringloopstekker
3. Bevestig de stekker van de Diagnostische ACE
aan de stekker van de kabelboom (Figuur 40).
Controleer of de juiste overlay-sticker op het display
van de Diagnostische ACE is geplaatst.
Figuur 40
1. Diagnostische ACE
4. Draai het contactsleuteltje op AAN, maar start de
motor niet.
Opmerking: De rode tekst op de overlay-sticker
heeft betrekking op de inputschakelaars en de
groene tekst op de outputs.
5. De LED "inputs getoond" op de kolom rechtsonder
op de Diagnostische ACE moet oplichten. Als
de LED "outputs getoond" oplicht, moet u
de tuimelschakelaar op de Diagnostische ACE
indrukken en loslaten om de LED "inputs getoond"
te laten oplichten. Houd de knop niet ingedrukt.
6. De Diagnostische ACE zal de LED laten oplichten
die hoort bij de inputschakelaar die wordt gesloten.
Laat elke schakelaar afzonderlijk van de open naar
de gesloten stand gaan (d.w.z. neem plaats op de
stoel, trap het tractiepedaal in, enz.) en controleer
of de juiste LED op de Diagnostische ACE gaat
knipperen als de corresponderende schakelaar
wordt gesloten. Herhaal deze procedure bij elke
schakelaar die met de hand van de open in de
gesloten stand kan worden gezet.
7. Als de schakelaar wordt gesloten zonder dat
de bijbehorende LED gaat branden, moet u
alle kabels en aansluitingen naar de schakelaar
controleren en/of de schakelaar doormeten met een
weerstandsmeter. Vervang beschadigde schakelaars
en repareer kapotte kabels.
De Diagnostische ACE kan ook ontdekken welke
solenoïdes of relais van de outputs zijn ingeschakeld.
Dit is een snelle manier om vast stellen of het om
een storing in het elektrische of het hydraulische
systeem van de machine gaat.
Controle van de outputfunctie:
1. Plaats de machine op een horizontaal vlak, laat
de maaidekken neer, zet de motor af en stel de
parkeerrem in werking.
2. Open de kap van het bedieningspaneel. Ga
naar de kabelboom en de kabelstekkers bij het
besturingssysteem. Trek de kringloopstekker
voorzichtig uit de connector van de kabelboom.
3. Bevestig de stekker van de Diagnostische ACE
aan de stekker van de kabelboom. Controleer of
de juiste overlay-sticker op de Diagnostische ACE
is geplaatst.
4. Draai het contactsleuteltje op AAN, maar start de
motor niet.
Opmerking: De rode tekst op de overlay-sticker
heeft betrekking op de inputschakelaars en de
groene tekst op de outputs.
5. De LED "outputs getoond" op de kolom
rechtsonder op de Diagnostische ACE moet
34
