2. Plaats de kettingbeugels en veerbouten op hefarmen
#2 en #3 38,10 cm achter de middellijn van het
scharnierpunt (Figuur 10). Draai de beugels 45
graden naar de buitenkant van de machine.
3. Plaats de kettingbeugels en veerbouten op hefarmen
#6 en #7 37 cm achter de middellijn van het
scharnierpunt (Figuur 11). Draai de beugels 10
graden naar de buitenkant van de machine.
4. Zet alle veerbouten vast met een torsie van
52-65 Nm.
5. Monteer een hefketting op elke hefbeugel met een
schroef, ring en moer in de positie die wordt getoond
in Figuur 12

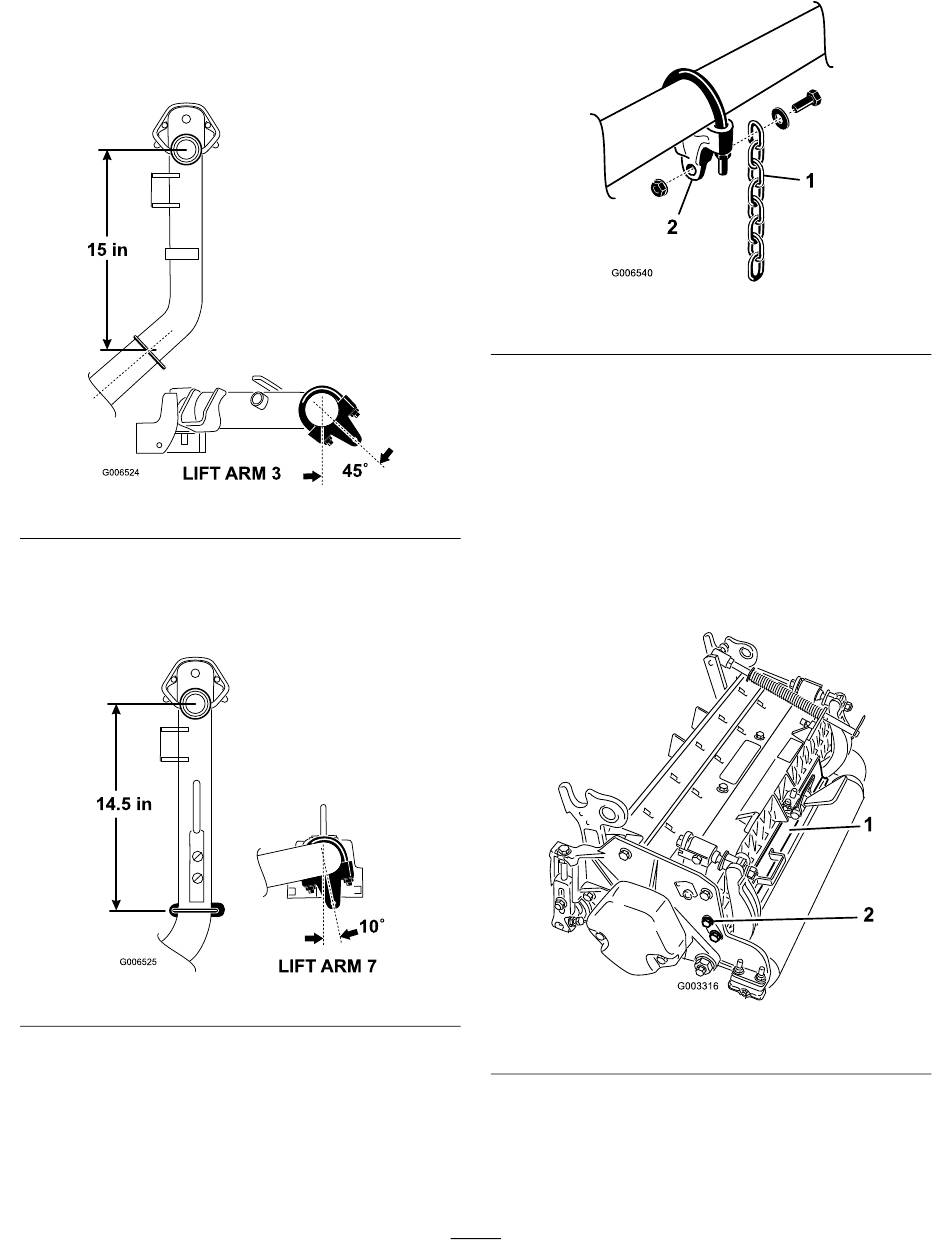

Figuur 10
Figuur 11
1. Hefketting
Achterscherm afstellen
In de meeste gevallen wordt het maaisel het beste
verspreid als het achterscherm dicht zit (vooruitworp).
Bij zware of natte omstandigheden kan het achterscherm
worden geopend.
Om het achterscherm te openen (Figuur 13), maakt u
de tapbout los waarmee het scherm is bevestigd aan de
linkerkant van de zijplaat. Daarna draai het scherm open
en zet u de tapbout weer vast.
1. Achterscherm
De contragewichten monteren
Alle maaidekken worden geleverd met het contragewicht
gemonteerd aan het linker uiteinde van het maaidek.
18
Figuur 12
2. Kettingbeugel
Figuur 13
2. Tapbout
