Onderhoud van de onderkant
van het roestvrijstalen
adapterpakkingbed
Demontage en service het roestvrijstalen onderpakkingbed
Bij deze procedure wordt verondersteld dat de bovenplaat en de adapter van de kolom
zijn verwijderd (zie Verwijderen van de bovenkant plaat en adapter, op pagina 50).
1 Draai de kolom in het statief om (zie Gebruik van het statief standaard, op pagina 38).
2 Verwijder de bodemplaatmodule [C] van de kolom:
3 Leg de bodemplaat op de vlakke kant. Verwijder de schroeven [403] op de adapter
4 Haal het pakkingbed uit de bodemplaat.
5 Neem de 4 schroeven uit de bodemplaat.
6 Verwijder de O-ring [604b] op het pakkingbed [302].
7 Spoel het pakkingbed met water af. Inspecteer op zichtbare schade. Indien noodza-
AxiChrom 140- en 200-kolommen Bedieningsinstructies 28-9431-23 AG
a Draai de acht bouten [801] los.
b Er zitten vier extra getapte gaten in de bodemplaatmodule. Gebruik vier van de
verwijderde bouten [801] en plaats deze in de vier gaten (zie Afbeelding 6.4).
c
Schroef de bouten kruisgewijs en stukje bij beetje in om de bodemplaatmodule
[C] los te drukken tot deze uit de bodemflens [805] schuift.

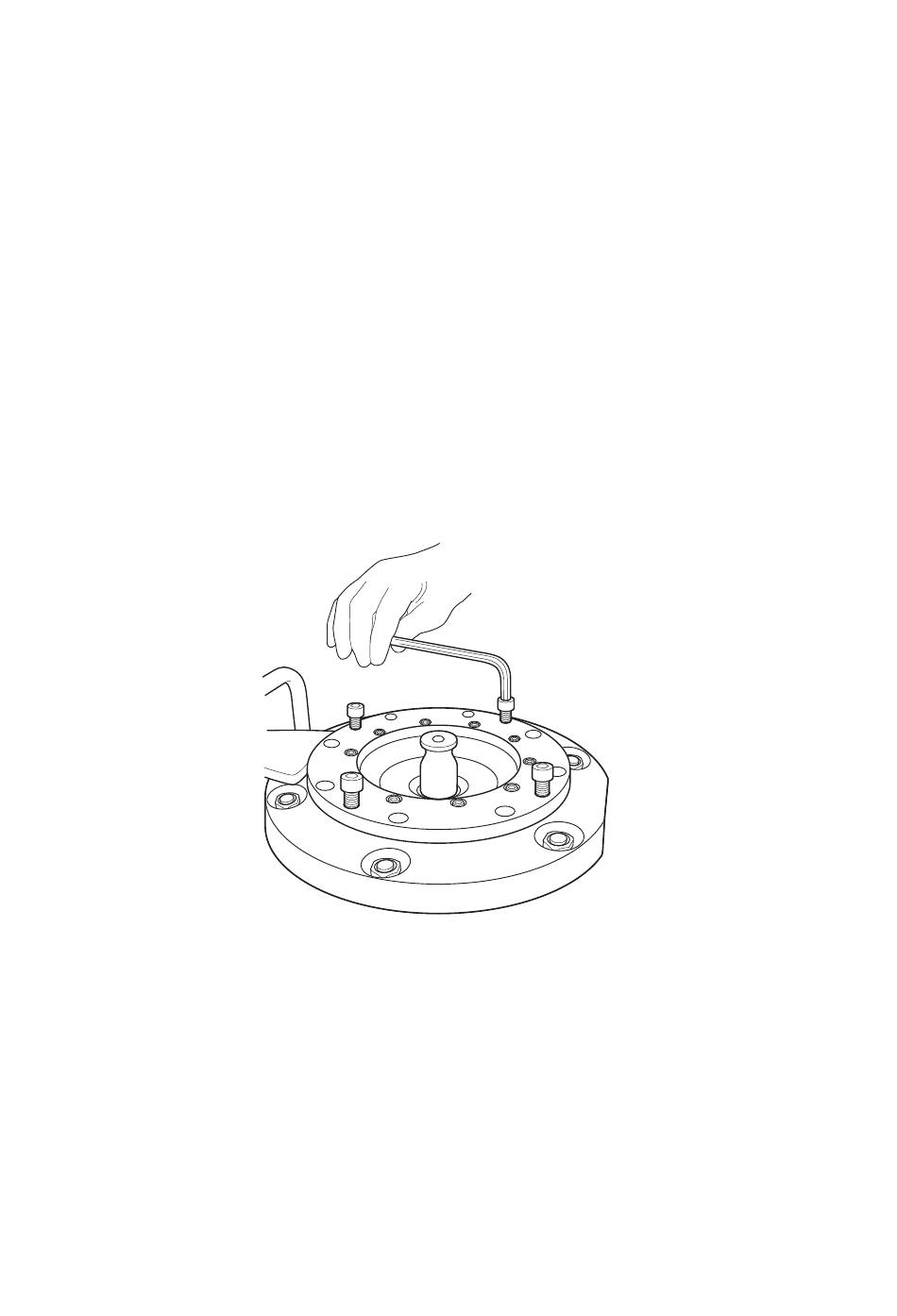

Afbeelding 6.4: Plaatsing van de bouten om de bodemplaatmodule los te drukken.
[502] met een inbussleutel.
kelijk het gehele pakkingbed vervangen.
6 Onderhoud en reparatie
6.2 Uitvoeren van onderhoud en reparatie
109
