6.2 Uitvoeren van onderhoud en reparatie
Reparatie van het kunststof
onderste pakkingbed
Bij deze procedure wordt verondersteld dat de bovenplaat en de adapter van de kolom
zijn verwijderd (zie Verwijderen van de bovenkant plaat en adapter, op pagina 50).
Demonteer het kunststof onderste pakkingbed
1 Draai de kolom in het statief om (zie Gebruik van het statief standaard, op pagina 38).
2 Verwijder de bodemplaatmodule [C] van de kolom:
3 Verwijder de borgring [421b] en het pakkingbed [302] uit de distributeur [404] (zie
4 Leg de bodemplaat op de vlakke kant. Verwijder de schroeven [403] op de adapter
5 Verwijder de distributeur uit de bodemplaat. Neem de 4 schroeven uit de bodemplaat.
122
a Draai de acht bouten [801] los.
b Er zitten vier extra getapte gaten in de bodemplaatmodule. Gebruik vier van de
verwijderde bouten [801] en plaats deze in de vier gaten (zie Afbeelding 6.4).
c
Schroef de bouten kruisgewijs en stukje bij beetje in om de bodemplaatmodule
[C] los te drukken tot deze uit de bodemflens [805] schuift.

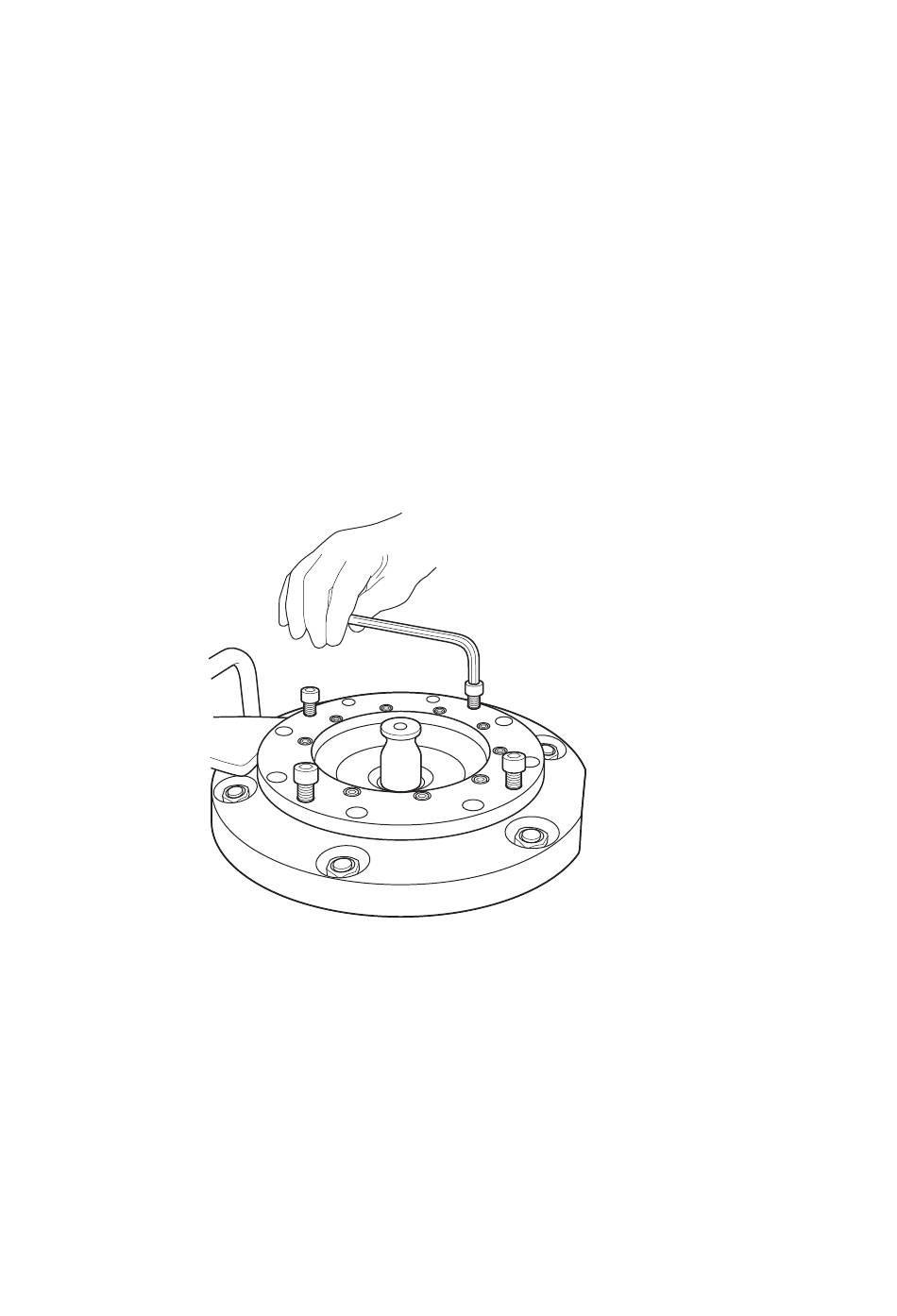

Afbeelding 6.15: Plaatsing van de bouten om de bodemplaatmodule los te drukken.
Afbeelding 6.8). Gooi zowel de klikring als het pakkingbed weg.
[502] met een inbussleutel.
