6 Onderhoud en reparatie
6.2 Uitvoeren van onderhoud en reparatie
Onderhoud aan het kunststof
adapterbed en de adapterslang
Demontage en onderhoud aan het kunststof adapter pakkingbed
Bij deze procedure wordt verondersteld dat de bovenplaat en de adapter van de kolom
zijn verwijderd (zie Verwijderen van de bovenkant plaat en adapter, op pagina 50).
Alleen het kunststof pakkingbed vervangen:
1 Verwijder de borg [421a] en het pakkingbed [301] uit de distributeur. Gooi zowel de
Voor onderhoud aan of vervangen van de distributeur, schraperafdichting en adap-
terslang:
1 Verwijder de schroeven [401], sluitringen {412} en O-ringen {413} uit de adapter met
2 Trek voorzichtig aan de distributeur om de slang [405-1] van binnen uit de adapter-
3 Schroef de adapterslang [405-1] met de hand los uit de bovenste distributeur [402].
4 Verwijder de schraperafdichting [605] en de O-ring [604] door deze stukje bij beetje
116
klikring als het pakkingbed weg.
A

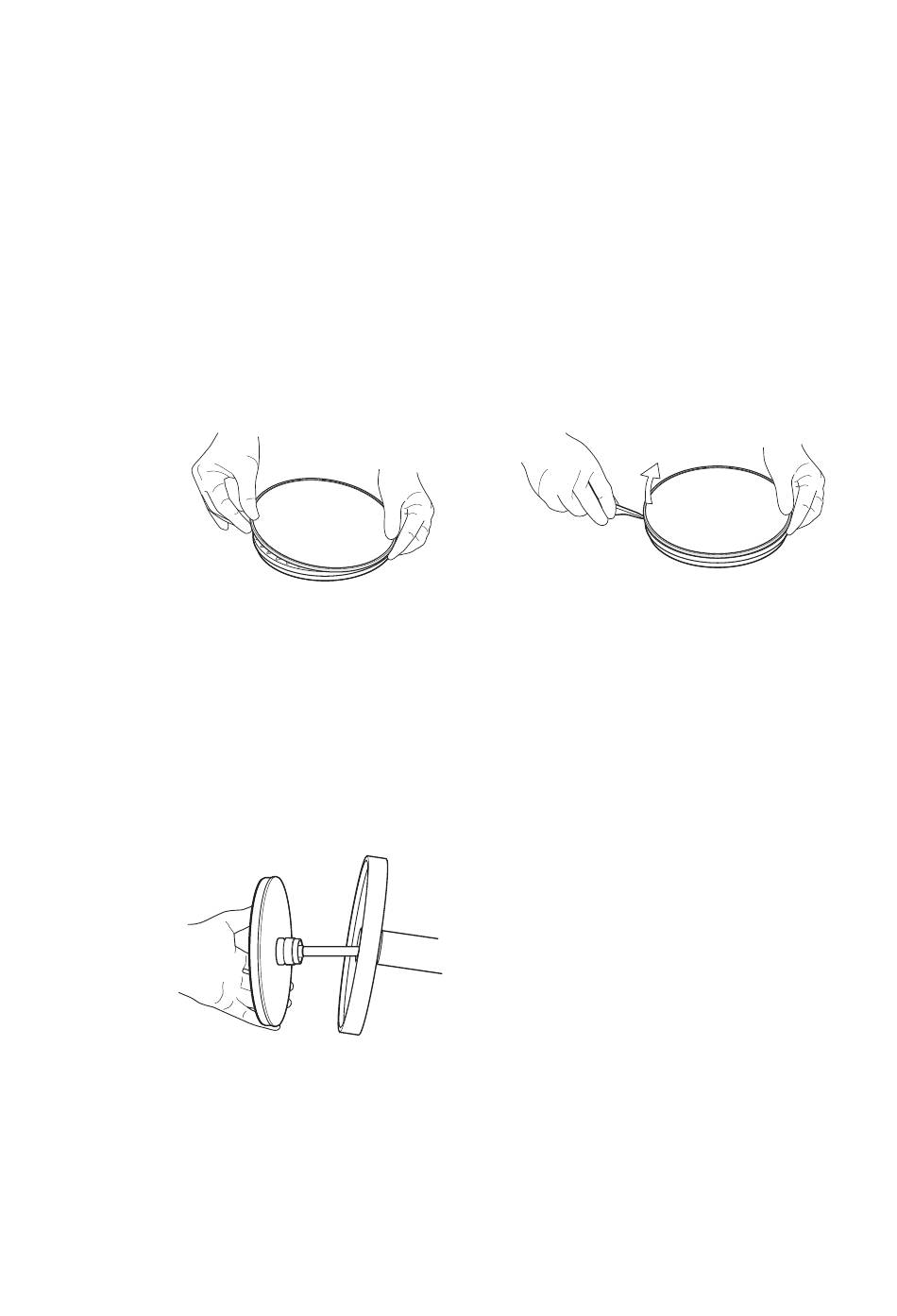

Afbeelding 6.8: Verwijder de klikring en het pakkingbed uit de distributeur met de hand
(A) of met behulp van het verwijderingsgereedschap (B).
behulp van een inbussleutel.
stang [802] te trekken.
Afbeelding 6.9: De slang van binnen uit de adapterstang trekken.
Controleer de slang [405-1] en O-ring [602] op zichtbare schade. Indien nodig ver-
vangen.
rondom omhoog te werken over de distributeur.
B
