Onderhoud aan de adapterstang,
adapterslang en bovenplaat
(roestvrijstalen pakkingbed)
Bij deze procedure wordt verondersteld dat de bovenplaat en de adapter van de kolom
zijn verwijderd (zie Verwijderen van de bovenkant plaat en adapter, op pagina 50). Ook
is het voor deze procedure nodig om het pakkingbed van de adapter te verwijderen (zie
Service aan het roestvrijstalen adapterpakkingbed, op pagina 104).
Demontage van de adapterstang, adapterslang en bovenplaat
1 Trek voorzichtig aan de eindcel om de slang [405-1] van binnen uit de adapterstang
2 Schroef de adapterslang [405-1] met de hand los uit de bovenste eindcel [301].
3 Draai de zes schroeven [807] los en verwijder de adapterplaat [501]. Controleer de
4 Draai de drie instelschroeven [106] op de bovenkant adapterstang [105] los met
5 Indien nodig verwijdert en vervangt u de O-ring [104] op de bovenzijde van de
6 Schuif de bovenplaat [803] naar beneden over de lengte van de adapterstang [802]
7 Controleer de O-ring [108] op de buitenrand van de bovenplaat op zichtbare schade.
AxiChrom 140- en 200-kolommen Bedieningsinstructies 28-9431-23 AG
[802] te trekken.

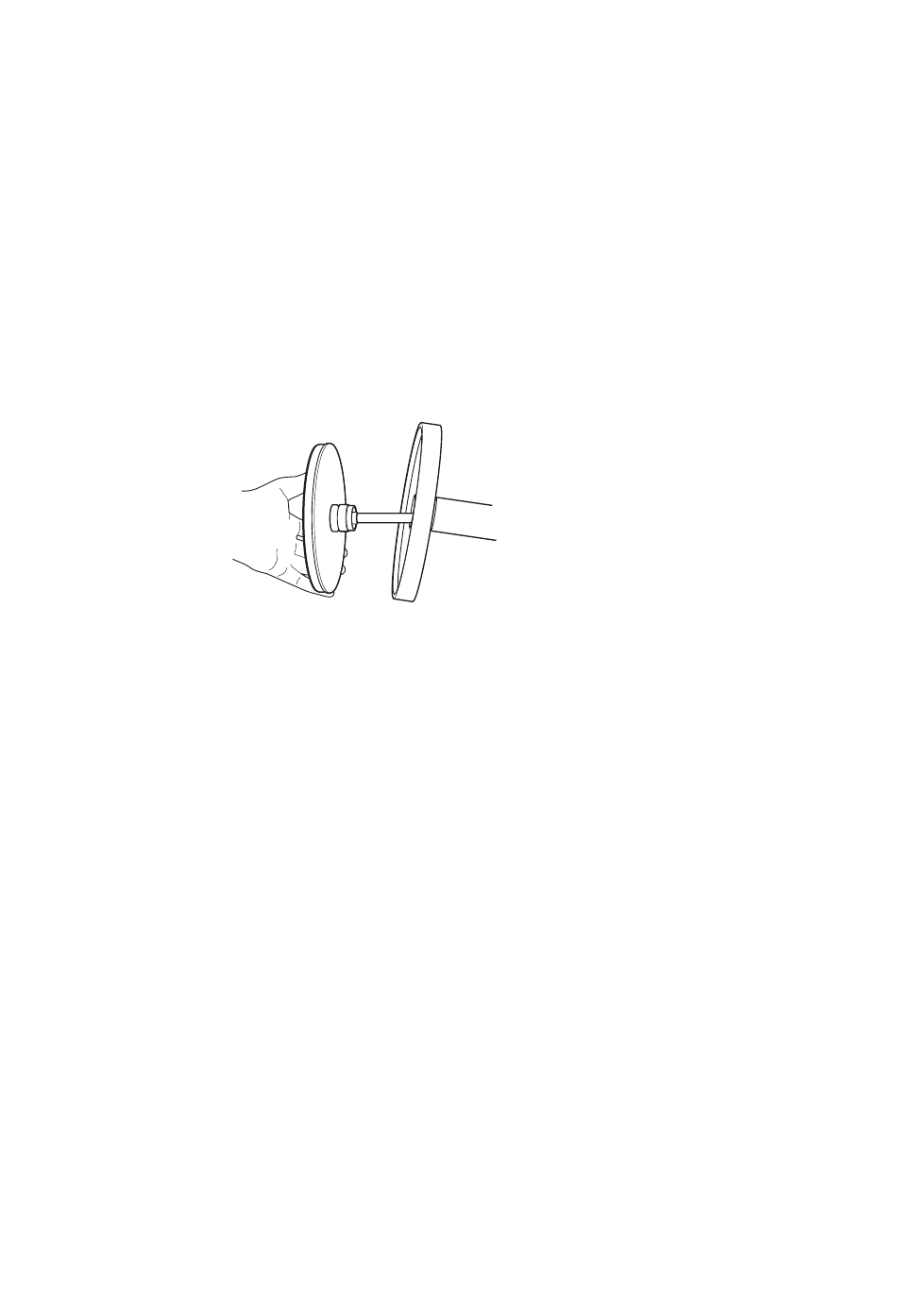

Afbeelding 6.5: De slang van binnen uit de adapterstang trekken.
Tip:
Duw voorzichtig op het uiteinde van de buis in de bovenzijde van de
adapterstang, zodat de eindcel eenvoudiger uit de adapterstang komt.
Controleer de slang [405-1] en O-ring [602] op zichtbare schade. Indien nodig ver-
vangen.
O-ring [111] en vervang deze indien nodig.
behulp van een inbussleutel. Verwijder de bovenzijde van de adapterstang.
Opmerking:
Aanbevolen wordt om de instelschroeven niet volledig van de boven-
zijde van de adapter te verwijderen, zodat deze niet kwijtraken.
adapterstang.
en verwijder hem. Breng een kleine hoeveelheid ethanol 20% (v/v) aan op de adap-
terstang voor een soepeler beweging van de bovenplaat langs de adapterstang.
Indien nodig vervangen.
6 Onderhoud en reparatie
6.2 Uitvoeren van onderhoud en reparatie
113
