Bij transport van de kolom in het statief, zonder dat de bovenplaat en de adapter [A] zijn
gemonteerd, plaatst u een centreerhulp in de opening van de kolom om de buis op zijn
plaats te houden. Voor de correcte plaatsing van de centreerhulp, zie Afbeelding 6.19.
Vergrendel de remmen nadat de kolom op zijn bestemming is aangekomen en stel de
kolom waterpas (zie hieronder).
Waterpas stellen van de kolom
op een statief
De kolom moet waterpas staanvoor gebruik. De kolom kan op vier punten waterpas
worden gesteld, met alle vier de wielen. Met de wielen 'a' en 'b' aan de achterkant van
het statief kan de X-richting worden afgesteld. De andere twee wielen 'c' en 'd' aan de
voorkant dienen voor het waterpas stellen in de Y-richting.
1 Tijdens het waterpas stellen van de kolom moeten de remmen op alle wielen geblok-
2 Gebruik een steeksleutel (24 mm) en draai 'a', 'b', 'c' en 'd' zo ver mogelijk in.
3 Plaats een waterpas in de X-richting bovenop de kolom.
AxiChrom 140- en 200-kolommen Bedieningsinstructies 28-9431-23 AG
LET OP
Raak de vergrendeling van de arm of het statief tijdens de
verplaatsing niet aan om persoonlijk letsel en het draaien van
de kolom te voorkomen.
keerd zijn vergrendeld, behalve op het wiel dat afgesteld wordt.
y
a
c

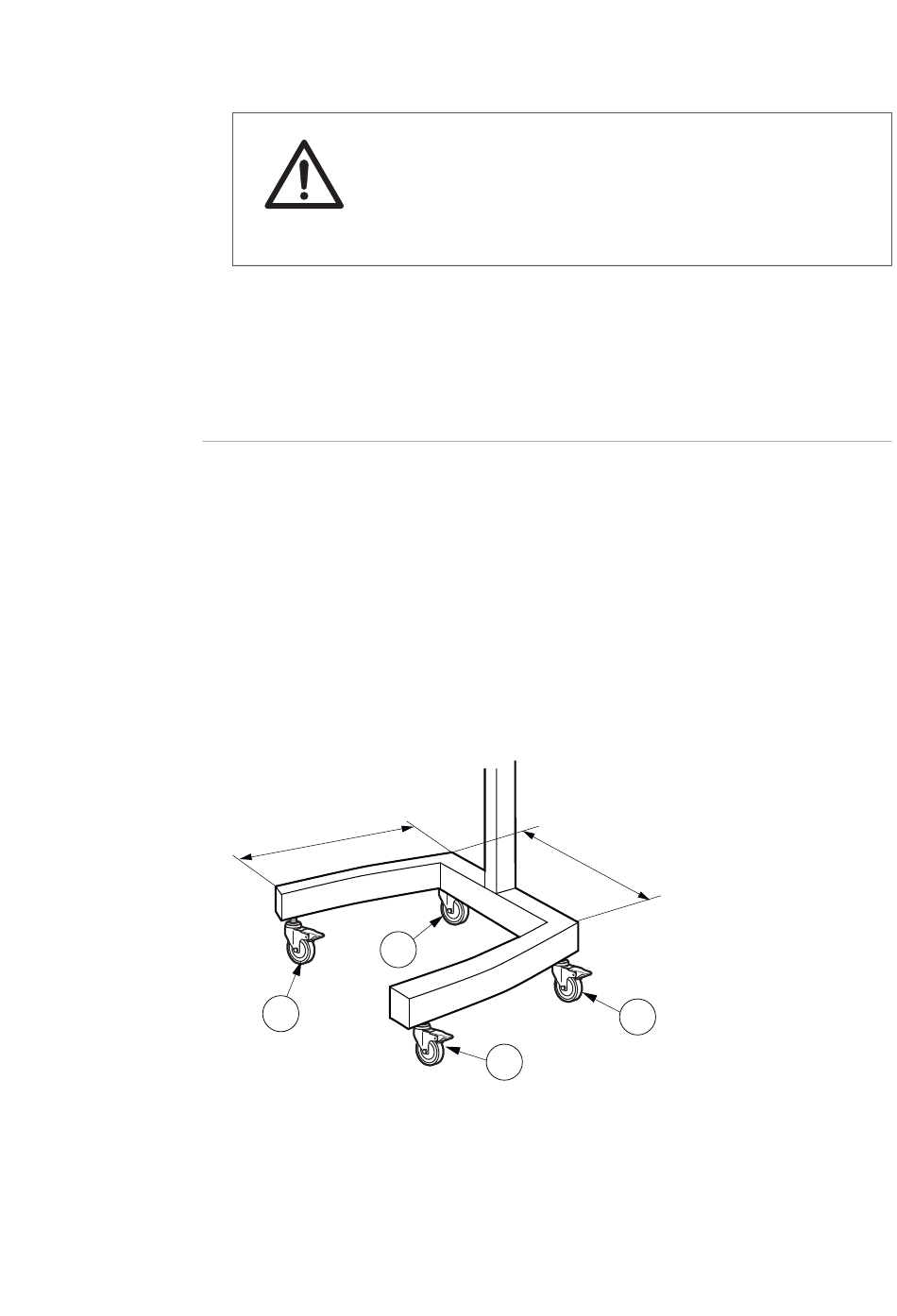

Afbeelding 4.11: Basis van het statief. Afstelpunten a, b, c en d dienen voor het waterpas
stellen van de kolom.
4.8 De kolom voorbereiden op een run
x
b
d
4 Aan de slag
59
