Analoge Ingangen - Endress+Hauser Visual Data Manager Memo-Graph Gebruiksaanwijzing
5. Instellingen instrument aanpassen - Setup
Relaisuitgang
Bevestig waarsch.
Achtergrondverlichting
"schermbeveiliging"
Verlichting uit
Signaal
Kanaal label
Techn. eenheid
Decimale punt
64
Wanneer de waarschuwingsmelding "wisseling diskette" wordt getoond, kan
bovendien een relais resp. een open-collector uitgang worden geactiveerd. De
betreffende klemnummers zijn tussen haakjes aangegeven. Zie "Montage /
aansluiting / inbedrijfname".
"Ja": De waarschuwingsmelding "wisseling diskette" blijft net zolang bestaan, tot
deze via een druk op de knop wordt bevestigd.
"Nee": De melding wordt niet getoond
Opmerking: Het percentage bezet diskettegeheugen wordt tijdens normaal bedrijf
altijd getoond (rechtsboven in de kopregel van het beeldscherm). Gelijke
functionaliteit als bij het ATA-Flash geheugen.

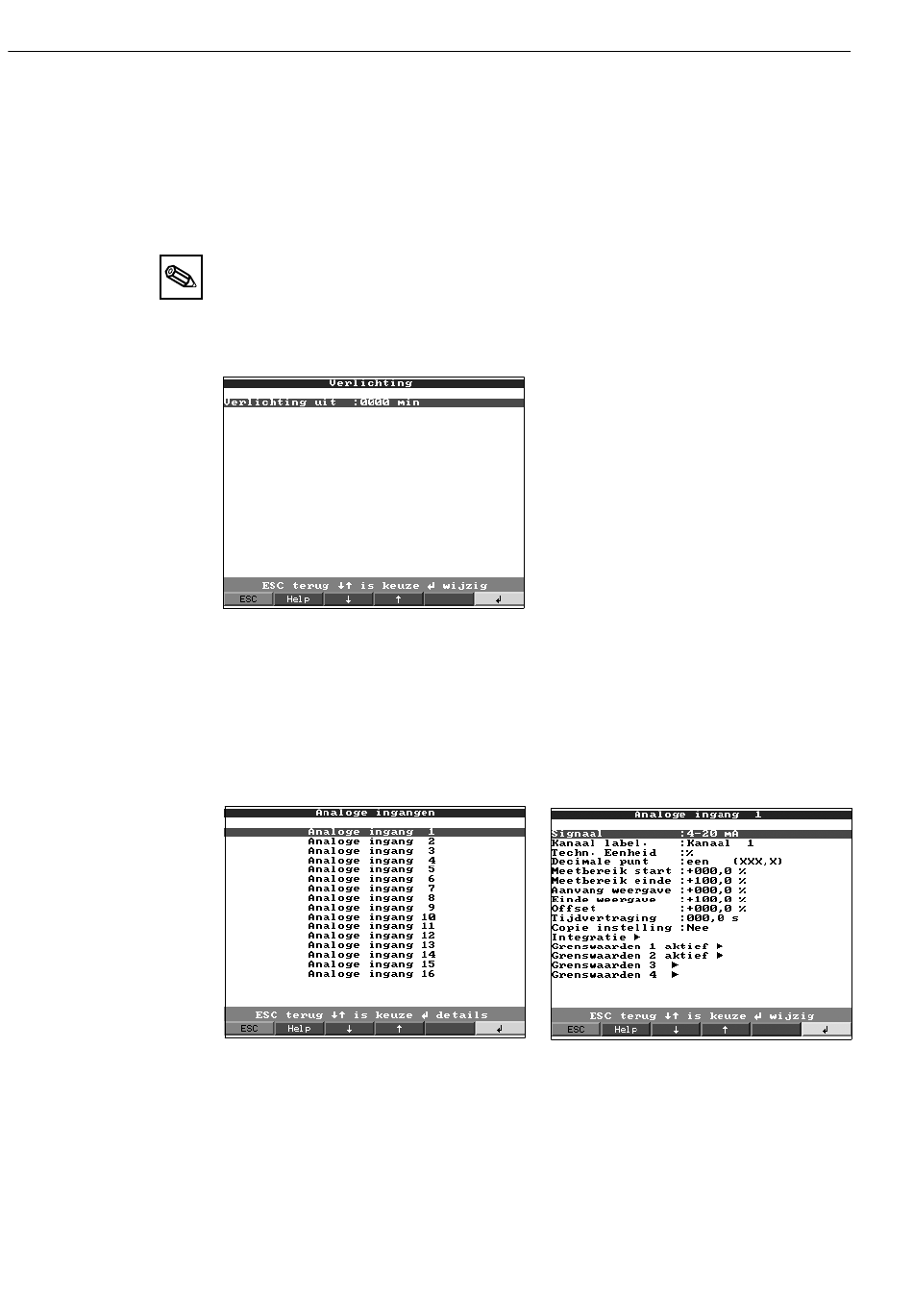

Instelling voor de afschakeling van de achtergrondverlichting ("schermbeveiliging":
uitschakeling verhoogd de levensduur van de achtergrondverlichting).
Schakelt het display xxxx minuten na de laatste toetsbediening uit
(achtergrondverlichting wordt uitgeschakeld). Alle overige functies blijven actief
(groene LED brandt). Druk op een willekeurige toets, om de verlichting weer in te
schakelen. "0000 min" = geen uitschakeling
Analoge ingangen:
• Instellingen/grenswaarden van de aangesloten meetpunten voor analoge
meetsignalen.
Per kanaal vrij instelbaar. Zie ook "Aansluitingen / klemmenschema".
Benaming van de op dit kanaal aangesloten meting. 10-decaden.
Opgave van de technische (fysische) eenheid voor de op deze ingang aangesloten
3
meting (bijv. bar, °C, m
Aantal decaden na de komma voor de 4-decaden meetwaarde-aanwijzing.
/h, ...). 5-decaden.
