Schakelt in de grenswaardetoestand het betreffende relais (resp. de open-collector
uitgang). De klemnummers zijn tussen haakjes aangegeven. Let op de
aansluitinstructies (zie "Veiligheidsinstructies / correct gebruik" resp. "Aansluitingen /
klemmenschema").
Opmerking: In geval van grenswaarde-overschrijding wordt het relais geactiveerd.
Default wordt daarbij het relaiscontact omgeschakeld (relais 1) resp. gesloten (relais
2-5) resp. de open-collector wordt doorgeschakeld.
Deze bedrijfsstand kan indien nodig in het service-niveau worden geïnverteerd.
Gebruik deze tekst bijv. als instructie voor de operator, wanneer de grenswaarde
wordt overschreden. Wordt op het display getoond, wanneer bij "Grensw.
boodschap" "weergave en bevestig" is ingesteld.
"Weergave en bevestig": melding op het display moet met een druk op de knop
("OK") worden bevestigd. Deze bestaat uit datum, tijd en kanaallabel met
grenswaarde (alternatief "Meldtekst L->H / H->L", wanneer daar een tekst is
ingevoerd).
"Geen weergave": Grenswaarde-overschrijding wordt gesignaleerd door een rode
achtergrond van het meetpuntlabel.

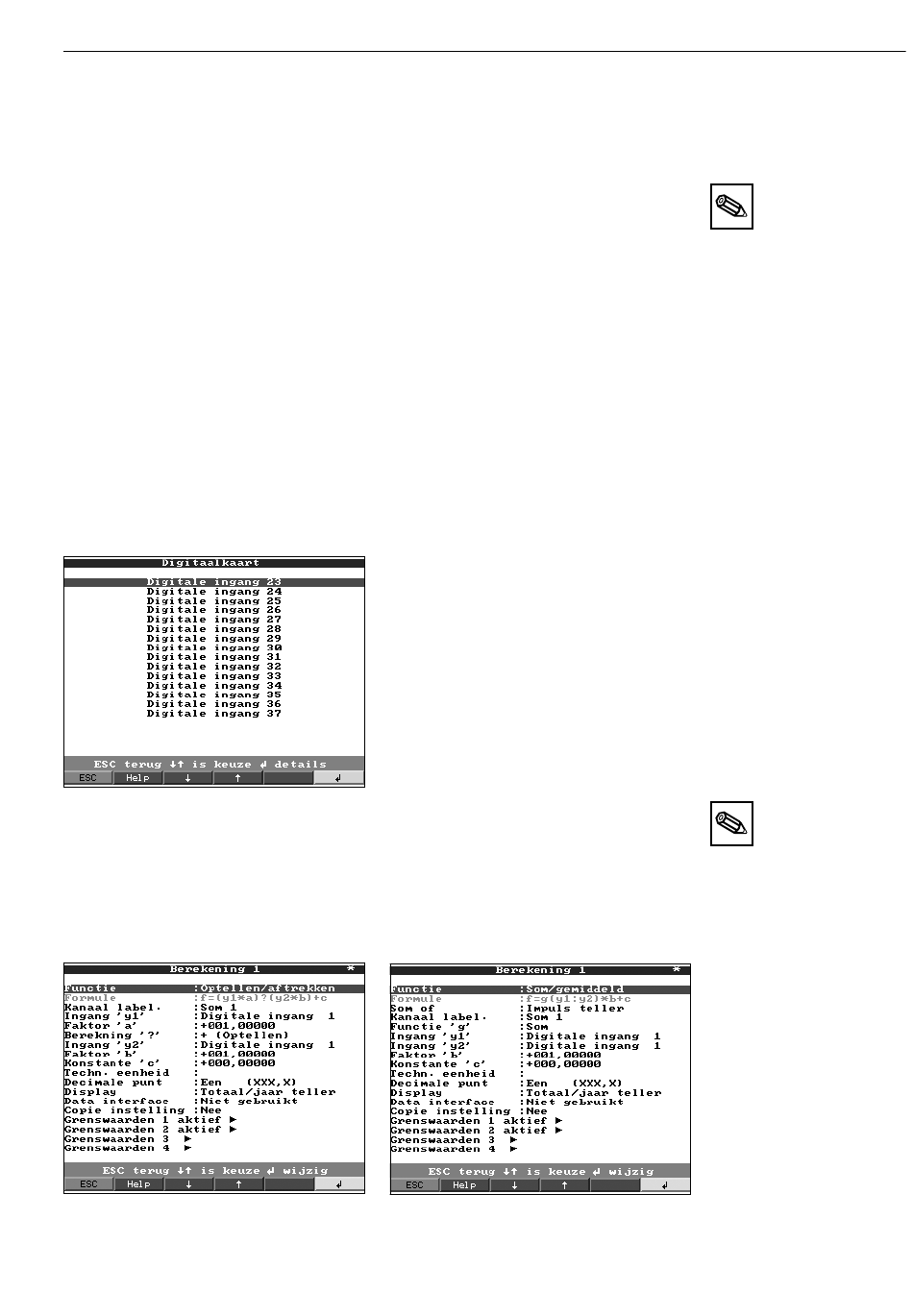

Digitaalkaart (optie):
• Instellingen zijn alleen mogelijk wanneer een of beide digitaalkaarten (alternatief
voor analoge kaarten) zijn geplaatst.
Opmerking: Instellingen zijn hetzelfde als die bij "Digitale ingangen"
Digitale combinaties:
• Instellingen zijn alleen nodig wanneer digitale kanalen onderling moeten worden
gekoppeld. Voorbeelden: optellen van impulstellers, logische koppeling van digitale
ingangen enz.
5. Instellingen instrument aanpassen - Setup
Ext. schakelaar
Grensw. meldtekst
Grensw. boodschap
