Instellingen alleen noodzakelijk, wanneer voor dit kanaal grenswaarden bewaakt
moeten worden. Zonder het menupunt op te roepen kan men direct zien of de
ingestelde grenswaarden al geactiveerd zijn ("grenswaarde x actief u").
Kies het soort grenswaarde.
Analoge signalen: "Maximum": Signaal overschrijdt de grenswaarde. "Minimum":
signaal onderschrijdt de grenswaarde. "Gradient": signaal wijzigt te snel.
Meetperiode teller (via integratie berekent uit het analoge signaal): de grenswaarde
voor de tellerstand wordt binnen de gegeven tijdsperiode overschreden.
Opmerking: om tellerstanden op grenswaarde-overschrijding te kunnen bewaken,
moeten de betreffende signaalverwerkingen actief zijn (zie hoofdstuk
"Signaalverwerking").
Analoge grenswaarde in de ingestelde proceseenheid, bijv. in °C, bar, ... .
Hoeveelheidsgrenswaarden (geïntegreerd analoog kanaal) in de onder "Integratie"
ingestelde proceseenheid ("Integr. eenheid").
Grenswaarde, indien het signaal te snel wijzigt (binnen een tijdsperiode dt wijzigt het
signaal met de waarde dy).
Waarde, waarmee het signaal zich binnen de ingestelde tijd moet veranderen, om als
grenswaarde te worden herkend.
Tijdsperiode, waarbinnen het signaal zich met de ingestelde waarde moet
veranderen, om als grenswaarde herkend te worden.
"percentage %": hysterese in % instellen. "absolout": hysterese in de ingestelde
proceseenheid instellen (bijv. in °C, bar, ...).
De grenswaardetoestand wordt pas weer opgeheven, wanneer het signaal zich
tenminste met de hier ingestelde waarde weer in het normale bereik bevindt.

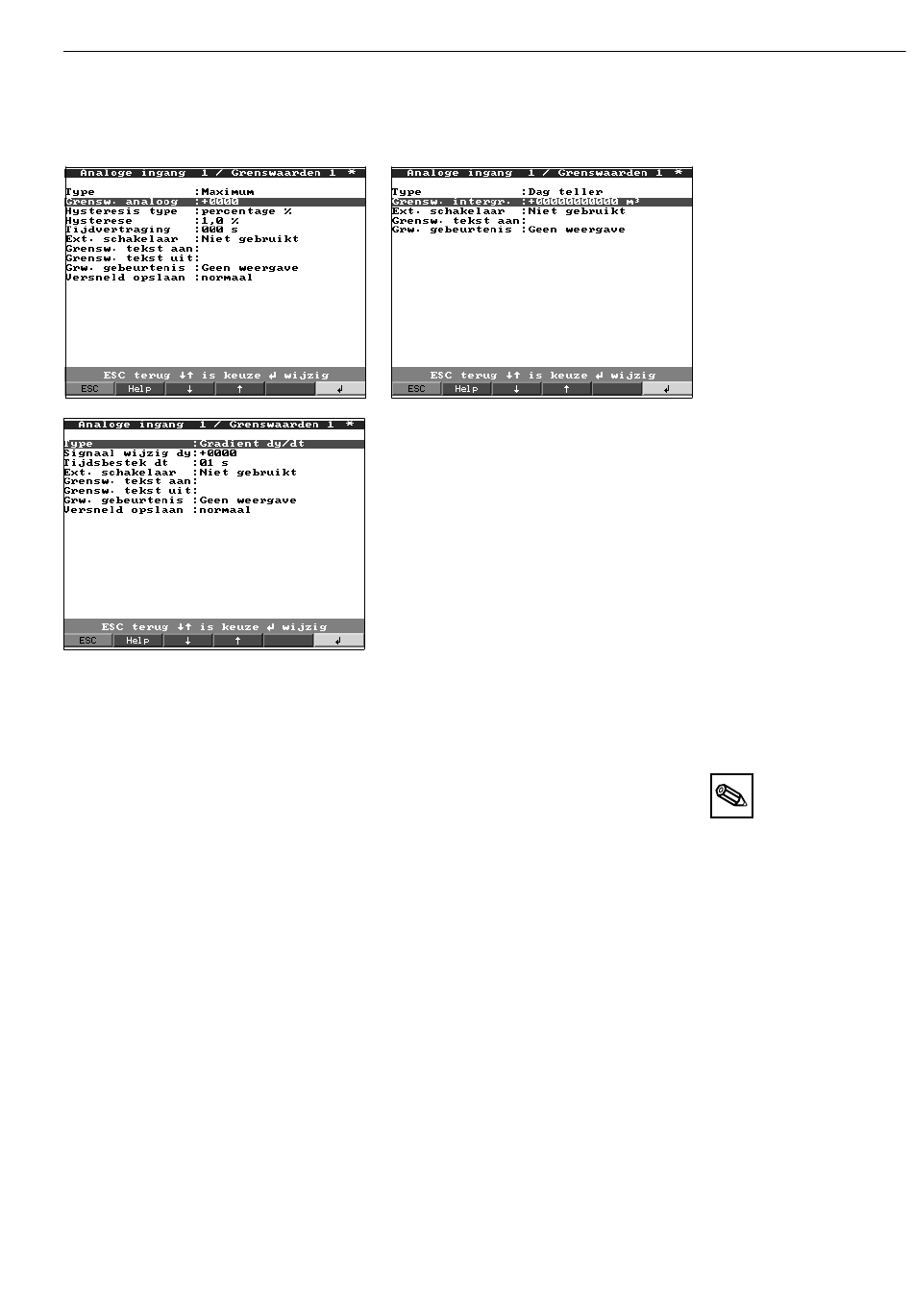

5. Instellingen instrument aanpassen - Setup
Grenswaarde
Type
Grenswaarde,
maximum/minimum
Meetperiode teller
Gradient dy/dt
Signaalwijzig. dy
Tijdsbestek dt
Hysteresis type
Hysterese
