Meetversterkers zetten de fysische meetgrootheden om in standaard signalen.
Voorbeeld: 0-14 pH van de sensor wordt omgevormd in 4-20 mA. Voer hier de
aanvangswaarde voor het meetbereik in. Bij 0-14 pH dus "0".
Gebruik idem als meetbereik start. Voer hier echter de meetbereikseindwaarde in,
voorbeeld: "14" bij een meetversterker van 0 - 14 pH
Wanneer niet het totale meetversterkerbereik wordt gebruikt, kunt u hier de onderste
waarde van een benodigd deelbereik invoeren (daarmee realiseert u een hogere
resolutie).
Voorbeeld: Meetversterker 0-14 pH, benodigd bereik 5-9 pH. Stel hier "5" in.
Idem als "Aanvang weergave". Voer hier echter de bovenste waarde van het
benodigde deelbereik in.
Voorbeeld: Meetversterker 5-9 pH. Invoer hier is "9".
Default-instelling "0". De ingestelde waarde wordt voor het verdere gebruik bij het
werkelijk gemeten ingangssignaal opgeteld (aanwijzing, opslag,
grenswaardebewaking.
Des te meer ongewenste storingen gesuperponeerd zijn op het meetsignaal, des te
hoger moet deze waarde worden ingesteld. Resultaat: snelle veranderingen worden
gedempt / onderdrukt (voor experts: "laagdoorlaat 1e categorie").
Alleen bij directe aansluiting van thermo-elementen. "Intern": Compensatie van de
aan de aansluitklemmen optredende foutieve spanningen door meting van de
achterwandtemperatuur. "Extern x °C/°F": Compensatie van de foutieve spanningen
met gebruik van een thermostatische externe referentie. Aanbeveling bij gebruik van
thermo-element type B (Pt30Rh-Pt6Rh): Stel ook bij directe aansluiting zonder externe
referentie altijd "Extern (0 °C / 32°F) in. Reden: alineaire karakteristiek van dit
thermo-element in het bereik < 50 °C / < 122 °F.
Kopieert alle instellingen van het actuele kanaal naar het geselecteerde kanaal (incl.
grenswaarden). De beide laatste karakters van het kanaallabel van het doelkanaal
worden door het kanaalnummer daarvan vervangen.
Instellingen alleen noodzakelijk wanneer deze analoge meetplaats, bijv. voor
hoeveelheidsberekening, moet worden geïntegreerd. Verwerkingsperiodes zie par.
"signaalverwerking".
Geef hier de eenheid van de via de integratie bepaalde hoeveelheid in (bijv. "m
Keuze, of en welke teller afwisselend met de momentele waarde moet worden
getoond. De analoge waarde wordt dan gedurende 6 s weergegeven, afwisselen met
de tellerstand gedurende ca. 4 s.
Factor voor het berekenen van de geintegreerde waarde (b.v. de transmitter levert l/s
-> integratie basis = seconde -> de benodigde eenheid is m³ -> enter factor 0,001)

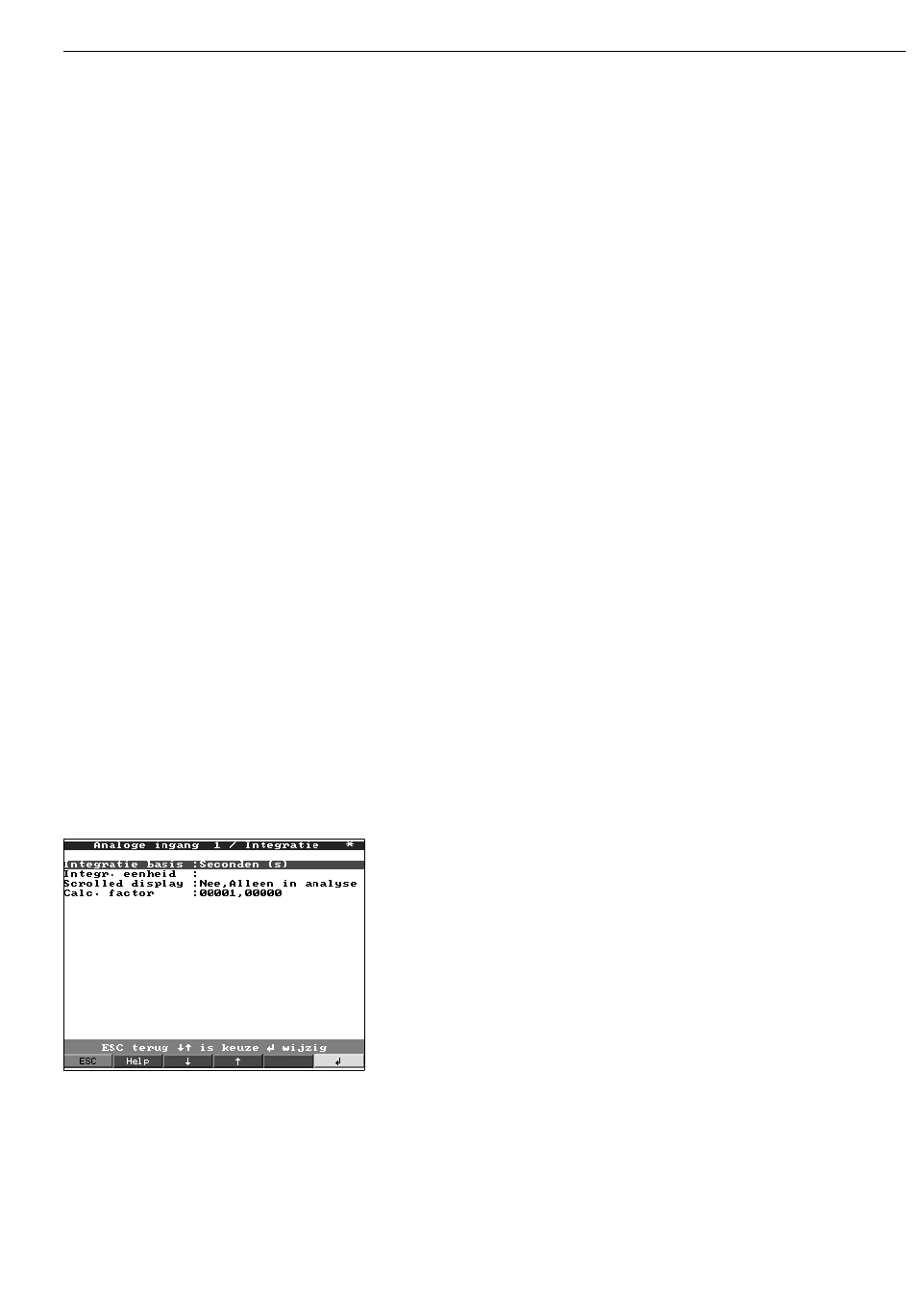

Via integratie kan uit een analoog
signaal (bijv. doorstroming in m
3
hoeveelheid (in m
) worden berekend.
Kies hier de gewenste tijdbasis.
Voorbeeld: l/s -> tijdbasis seconden
3
(s); m
/h -> tijdbasis uren (h).
5. Instellingen instrument aanpassen - Setup
Meetbereik start
Meetbereik einde
Aanvang weergave
Einde weergave
Offset
Tijdvertraging
Koude las compens.
Copie instelling
Integratie
Integratie basis
3
/h) de
3
").
Integr. eenheid
Scrolled display
Calc. factor
65
