5. Instellingen instrument aanpassen - Setup
Doel
Formule
Som of
Kanaal label
Functie "g"
Ingang "y1"
Faktor "a"
Berekening "?"
Ingang "y2"
Faktor "b"
74

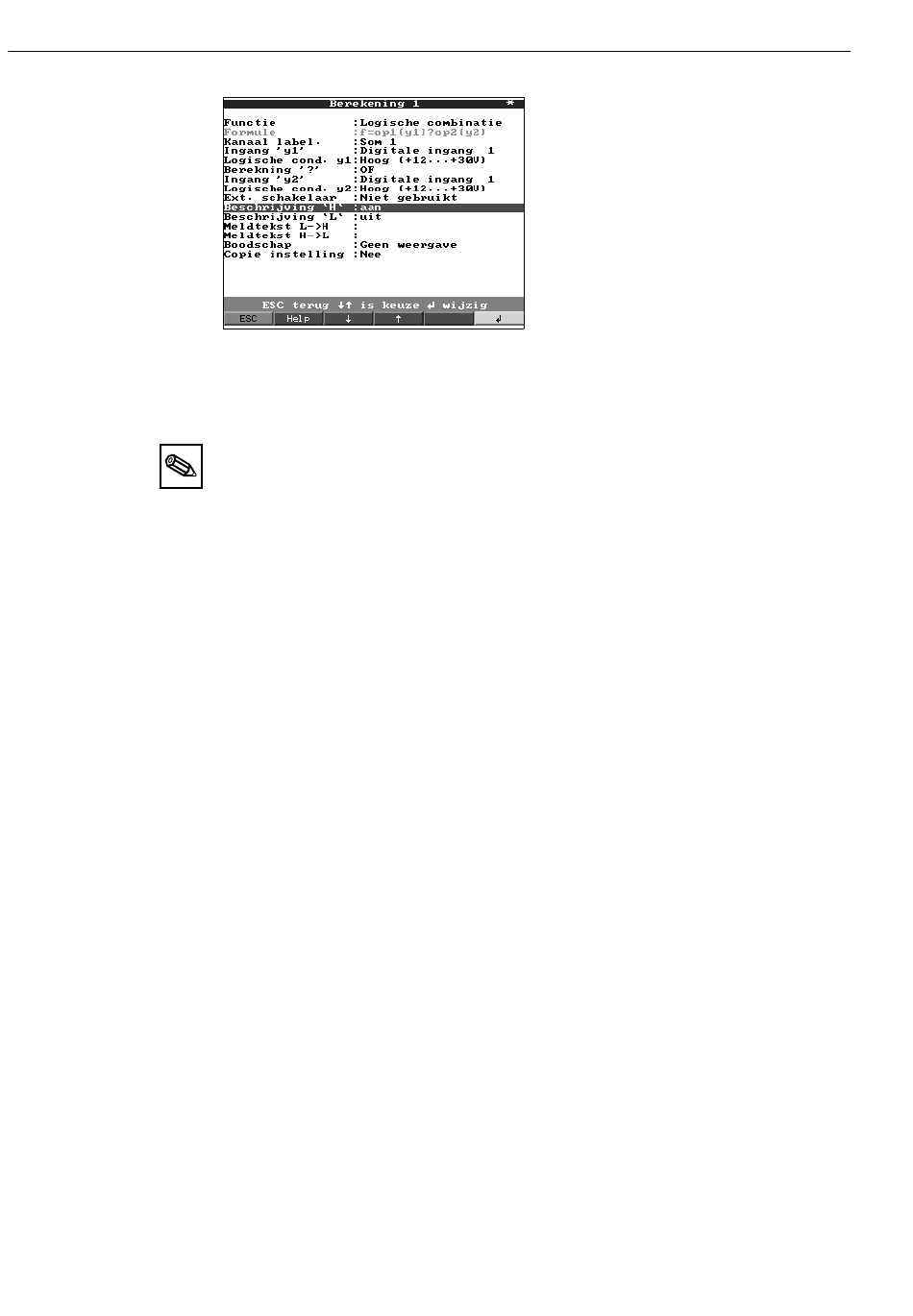

Keuze hoe twee resp. meerdere digitale kanalen onderling moeten worden
gekoppeld:
"Optellen/aftrekken": voor impulstellers.
"Som/gemiddeld": van impuls- resp. bedrijfsurentellers.
"Logische combinatie": voor aan-/uit meldingen.
Opmerking: alleen die kanalen kunnen worden gekozen, die zinvol met elkaar
kunnen worden verrekend. Berekeningen worden als werkelijke signalen verwerkt,
d.w.z. deze worden iedere seconde geactualiseerd, kunnen op grenswaarden
worden bewaakt en aan groepen worden toegekend, enz.
Beschrijving van de berekening. Kan niet worden veranderd (alleen ter informatie).
Keuze, of in deze berekening impuls- of bedrijfsurentellers onderling moeten worden
gekoppeld. Kan alleen worden gekozen wanneer "som/gemiddeld" is geselecteerd.
Verklaring (resp. naam van de hier uitgevoerde berekening).
Keuze of uit de kanalen "y1" t/m "y2" de gemiddelde waarde of de som moet worden
berekend. Kan alleen worden gekozen, bij selectie van "Som/gemiddeld".
Ingang 'y1', die met een andere ingang moet worden berekend.
Opmerking: er kunnen andere berekeningen worden gebruikt, wanneer het nummer
daarvan lager is dan het nummer van de actuele berekening. Zo kan bijv. berekening
1 in berekening 2 verder worden verwerkt ("cascadering").
De factor 'a', waarmee de waarde van signaal 'y1' moet worden vermenigvuldigd.
Default-instelling: 1.
Optellen/aftrekken:
"niet gebruikt": schakelt het tweede deel van de formule (y2*b) uit.
Logische functie:
"EN": beide ingangen moeten de gegeven toestanden aannemen, om als logisch
waar ("H") te worden herkend. "OF": het is voldoende wanneer een van de beide
ingangen de gegeven toestand aanneemt.
Zie ingang 'y1'
Optellen/aftrekken:
Factor, waarmee de waarde van signaal "y2" moet worden vermenigvuldigd.
Som/gemiddeld:
Factor, waarmee de som resp. de gemiddelde waarde van de kanalen "y1" t/m "y2"
moet worden vermenigvuldigd.
