5. Instellingen instrument aanpassen - Setup
Beschrijving "H"
Beschrijving "L"
Meldtekst L -> H
Meldtekst H -> L
Display
Copie instelling
Boodschap
Totaal teller
Teller type
Teller grensw.
72
Beschrijving van de toestand, wanneer de stuuringang is geactiveerd. 5-decaden.
Logische High = +12...+30 V.
Beschrijving van de toestand, wanneer de stuuringang niet is geactiveerd.
5-decaden. Logisch Low = -3...+5 V.
Beschrijving bij toestandsverandering van Low (-3...+5 V) naar High (+12...+30 V).
Beschrijving bij toestandsverandering van High (+12...+30 V) naar Low (-3...+5 V).
Tellerstanden worden met bepaalde tussenpozen opgeslagen (bijv. dagelijks,
maandelijks,... - zie "Signaal analyse"). Hier kiest u het type teller dat constant moet
worden aangewezen.
Kopieert alle instellingen van het actuele kanaal naar het geselecteerde kanaal (incl.
grenswaarden). De beide laatste karakters van het kanaallabel van het doelkanaal
worden door het kanaalnummer daarvan vervangen.
Tip: vereenvoudigt het instellen van het instrument wanneer voor meerdere
meetpunten dezelfde instellingen gelden (bijv. meerdere bedrijfsurentellers).
"Weergave en bevestig": Meldingsvenster op het display moet met een druk op de
knop ("OK") worden bevestigd. Deze bevat de datum, de tijd en de bijbehorende
meldtekst L->H resp. H->L.
"Geen weergave": er wordt geen boodschap getoond. De gebeurtenissen worden
echter gewoon verder opgenomen in de gebeurtenissenlijst (oproepbaar in normaal
bedrijf met de functietoets "Modus"). De gebeurtenis wordt met "L->H" resp. "H->L"
(alternatief meldtekst L->H / H->L, wanneer daar tekst is ingevoerd.
Voorinstelling van de totaal-/jaarteller. Zinvol bijv. bij overname van een reeds langere
tijd met een (elektro-) mechanische teller uitgevoerde meting.
Opgelet: De instelling van deze waarde wordt actief zodra u het setup-menu verlaat.

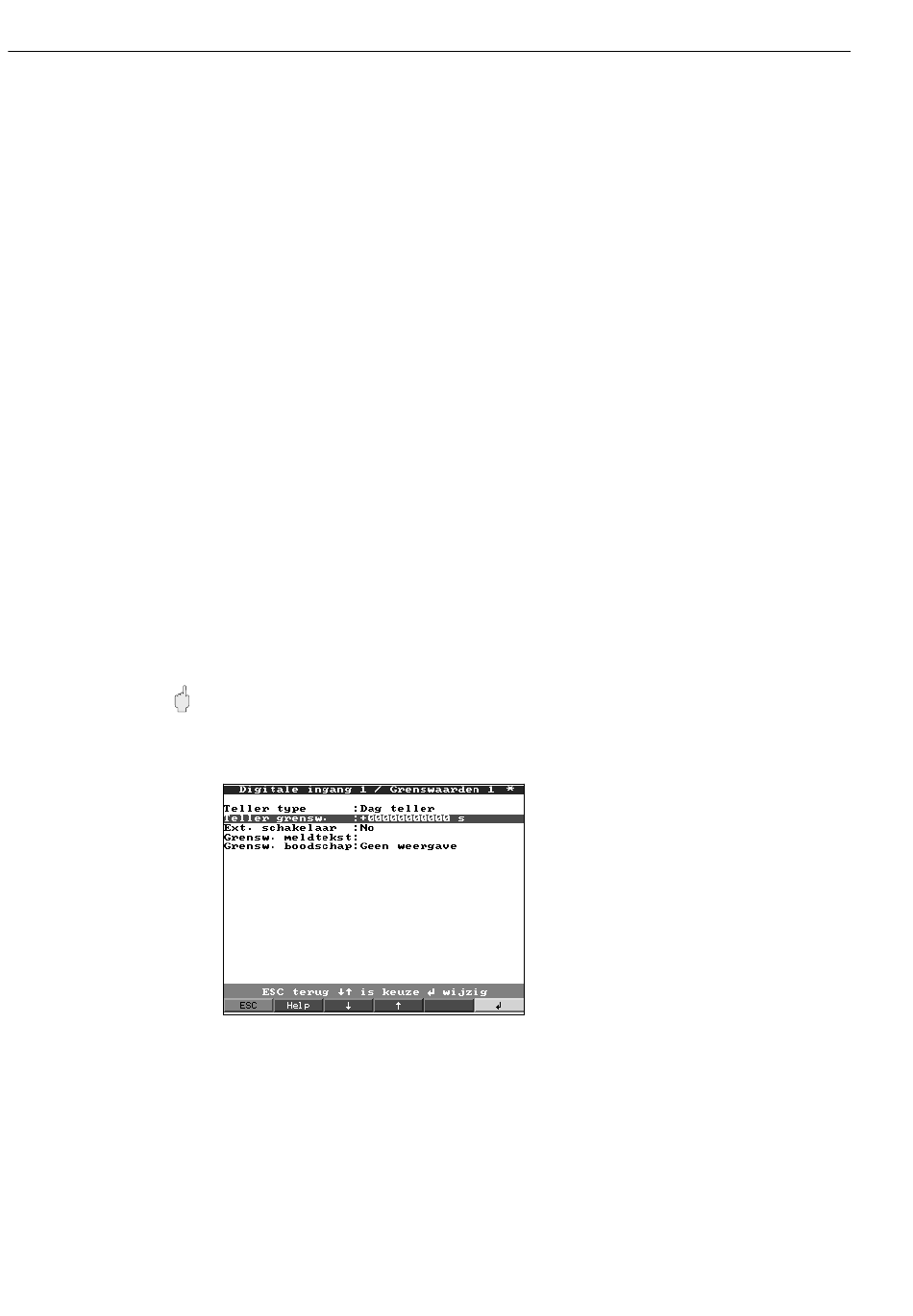

• Grenswaarden: Instellingen alleen noodzakelijk, wanneer voor dit kanaal
grenswaarden bewaakt moeten worden.
Zonder het menupunt zelf op te roepen kan men direct zien of de ingestelde
grenswaarden reeds bereikt zijn (grenswaarde X actief u").
De grenswaarde kan worden toegekend aan een van de verschillende beschikbare
typen (meetperiode-, dag-, maand-, totaal-/jaarteller). Deze tellers worden cyclisch
nulgesteld (uitzondering: totaalteller). Voorbeeld dagteller: dagelijks nulstellen na
overgang naar de volgende dag. S.v.p. de instellingen in "Signaal analyse"
aanhouden.
Tellergrenswaarde in de ingestelde proceseenheid/eenheid, bijv. m3/h, stuks, ...
