Robuuste encoder

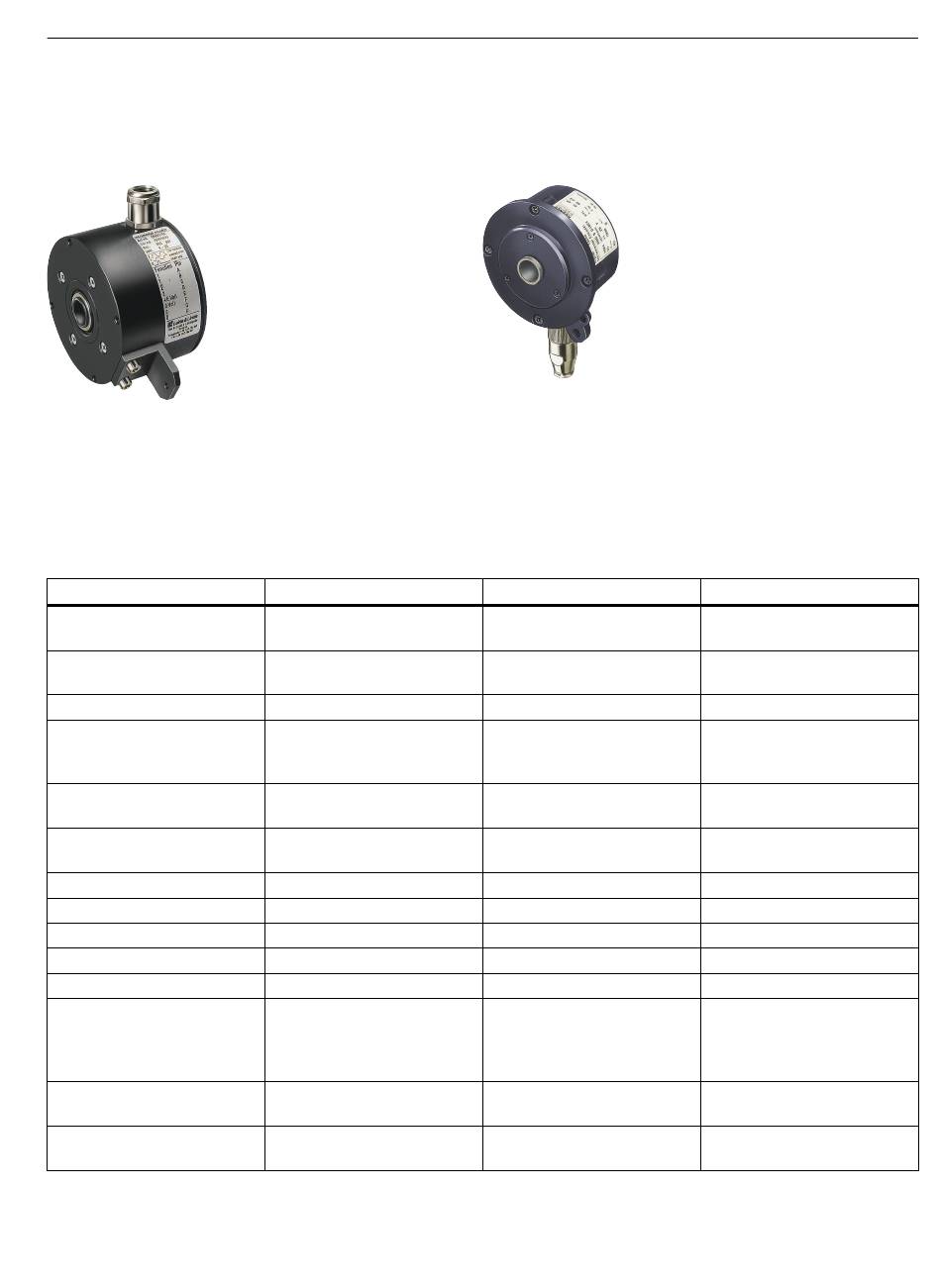

Roterende impulsencoder LL 861 900 220
Door zijn robuuste opbouw is de roterende impulsenco‐
der ook voor moeilijkere gebruiksomstandigheden ge‐
schikt. De roterende impulsencoder is schokbestendig,
trillingsbestendig en heeft geïsoleerde lagers.
Tabel 4-14
Technische gegevens van de roterende impulsencoder
Aansluitspanning U
P
Stroomopname zonder ver‐
bruiker
Toegelaten laststroom per uit‐
gang
Impulsen per omwenteling
Uitgangen
Impulsverschuiving tussen
beide uitgangen
Uitgangsamplitude
Tastverhouding
Stijlheid flanken
Maximale frequentie
Maximaal toerental
Beschermingsklasse
Bereik omgevingstempera‐
tuur
Maximaal toegelaten radiale
dwarskracht
Maximaal toegelaten axiale
kracht
Motoren voor de aanbouw aan SIMOGEAR-transmissies
Bedieningshandleiding, 01/2024, A5E53509211A/RS-AA
+9 ... +30 V
Max. 80 mA
40 mA
1024
6 kortsluitbestendige recht‐
hoekige impulsen A, A', B, B',
0, 0', High Current HTL
90° ±25° elektrisch
U
≥ U
-4 V
High
B
U
≤ 2,5 V
Low
1:1 ± 10 %
50 V/μs (zonder verbruiker)
100 kHz bij 350 m kabel
4 000 min
-1
IP66
-20 °C ... +40 °C
300 N
100 N
Roterende impulsencoder HOG9 D 1024 I
De encoder heeft geïsoleerde lagers.
Aansluitspanning U
P
Stroomopname zonder ver‐
bruiker
Toegelaten laststroom per uit‐
gang
Impulsen per omwenteling
Uitgangen
Impulsverschuiving tussen
beide uitgangen
Uitgangsamplitude
Tastverhouding
Stijlheid flanken
Maximale frequentie
Maximaal toerental
Beschermingsklasse
Bereik omgevingstempera‐
tuur
Maximaal toegelaten radiale
dwarskracht
Maximaal toegelaten axiale
kracht
Technische beschrijving
4.6 Encoder
+9 ... 30 V
50 ... 100 mA
60 mA, 300 mA pieken
1024
4 kortsluitbestendige recht‐
hoekige impulsen A, B en A', B'
90° ±20°
U
≥ U
-3,5 V
High
B
U
≤ 1,5 V
Low
1:1 ± 20 %
10 V/μs (zonder verbruiker)
120 kHz
7 000 min
-1
IP56
-30 °C ... +40 °C (warmteklas‐
se 180 (H))
-30 °C ... +60 °C (warmteklas‐
se 155 (F))
300 N
200 N
57
