6.6.4

Draairichting

De motoren zijn zowel links- als rechtsdraaiend.
Als de netkabels met de fasenvolgorde L1, L2, L3 aan U, V, W worden aangesloten, ontstaat
bij aanzicht op het asuiteinde van de motor aan transmissiezijde (D‑zijde) een werking
naar rechts. Als 2 aansluitingen worden verwisseld, ontstaat een linksloop, bijv. L1, L2, L3
aan V, U, W. Bij de omvormer-wereldmotor wordt de draairichting door de omvormer en
transmissiecode vooraf ingesteld.
Bij transmissiemotoren voor slechts 1 draairichting, bijv. met teruglooprem, is de
voorgeschreven draairichting aangeduid door een richtingpijl op de transmissiemotor.

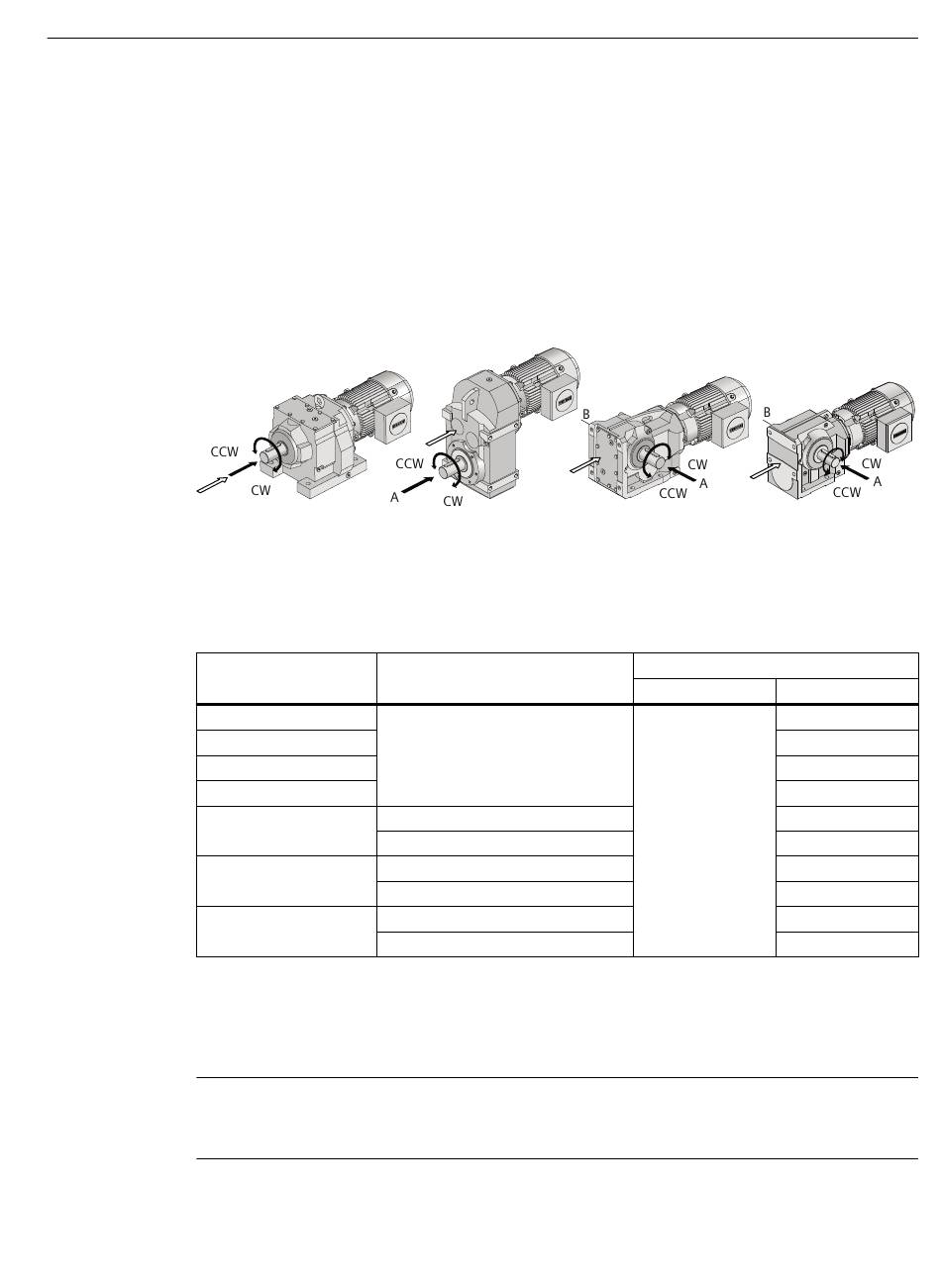

Afbeelding 6-2
Tabel 6-3
Type transmissie
Z
D
FZ
FD
B
K
C
6.6.5

Aansluiting van de kabels in de aansluitkast

Opmerking
Het directe contact tussen de kabelschoenvlakken en de contactmoeren zorgt voor de
geleidende verbinding.
Motoren voor de aanbouw aan SIMOGEAR-transmissies
Bedieningshandleiding, 01/2024, A5E53509211A/RS-AA
Aanzicht op aandrijfas
Aanzicht op aandrijfas / motoras
Draairichting
Draairichting van de transmissiemotor bij aanzicht op de uitgaande as
Aanzicht op
Uitgaande as
A‑zijde van de uitgaande as
B‑zijde van de uitgaande as
A‑zijde van de uitgaande as
B‑zijde van de uitgaande as
A‑zijde van de uitgaande as
B‑zijde van de uitgaande as
6.6 Sluit de motor aan in de aansluitkast
Draairichting
Uitgaande as
Rechts

Monteren
Aandrijfas
Rechts
Links
Rechts
Links
Rechts
Links
Links
Links
Rechts
Links
73
