Installatie van de binneneenheid met menger voor externe bijverwarming (AWBS)
9.5.8

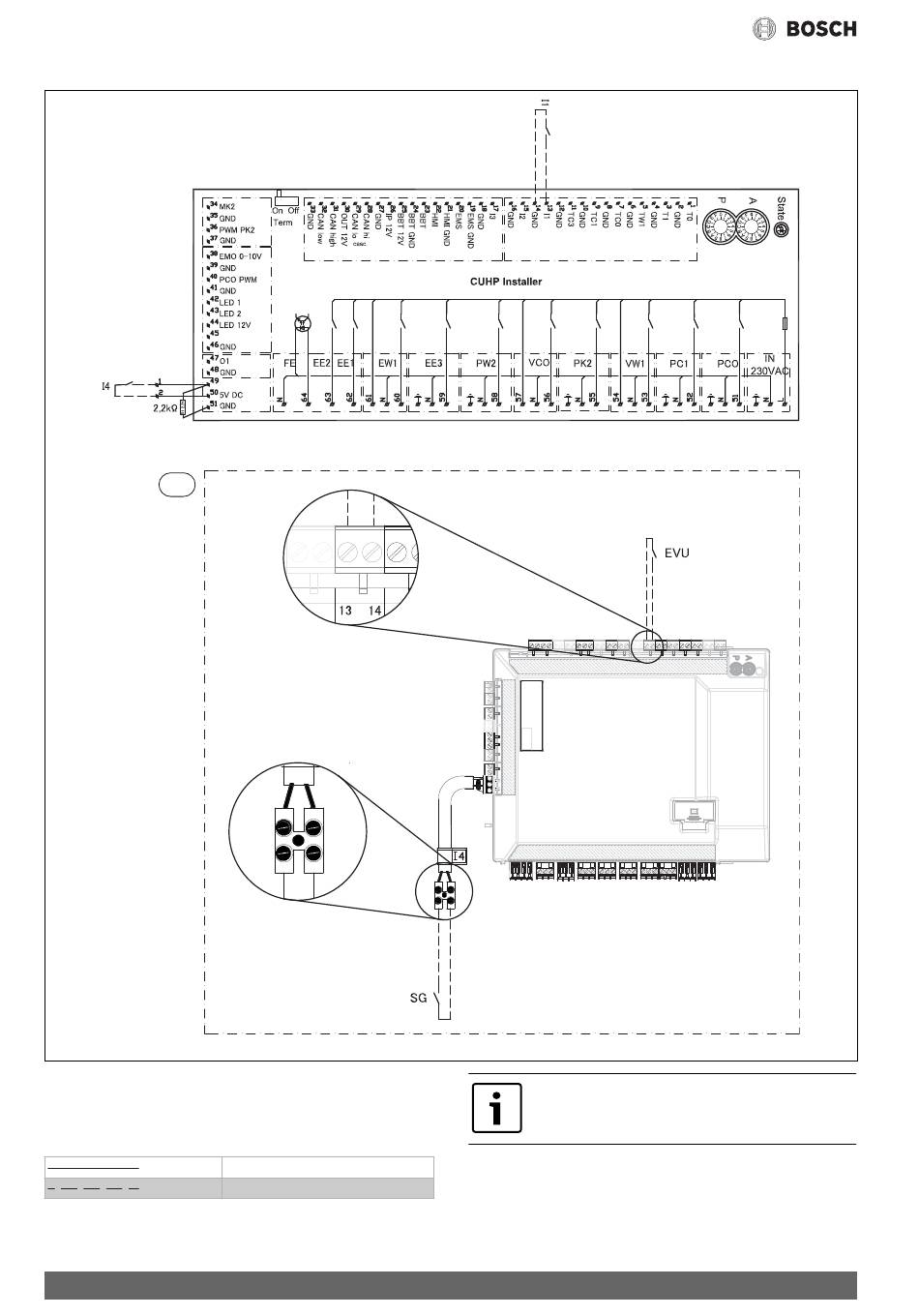

Schakelschema EVU/SG ingang
1
Afb. 28 Externe ingang EVU/SG
[I1] Externe ingang 1 (EVU)
[I4] Externe ingang 4 (Smart Grid)
[1]
Binneneenheid
30
I4
Fabrieksaansluiting
Aansluiting bij installatie/toebehoren
I1
Het schakelcontact van de relais, die op de aansluitingen
13, 14 en 49, 50 van de installatiemodule wordt aange-
sloten, moet voor 5 V en 1 mA zijn gedimensioneerd.
6 720 813 343-20.2I
Compress 3000 – 6 720 822 308 (2017/11)
