Installatie van de binneneenheid met geïntegreerde elektrische bijverwarming (AWES)
10.2
Aansluiting van de binneneenheid met geïntegreerde elektrische bijverwarming
De volgende aansluitingen op de binneneenheid installeren:
▶ Afvoerslang van [6] afb. 34 naar een vorstvrije afvoer installeren.
▶ Leidingen voor warmtedragende vloeistof van de warmtepomp op
[1] afb. 34 aansluiten.
▶ Leidingen voor warmtedragende vloeistof naar de warmtepomp op
[2] afb. 34 aansluiten.
▶ Retour van cv-systeem op [7] afb. 34 aansluiten.
▶ Aanvoer naar cv-systeem op [6] afb. 34 aansluiten.
T
T

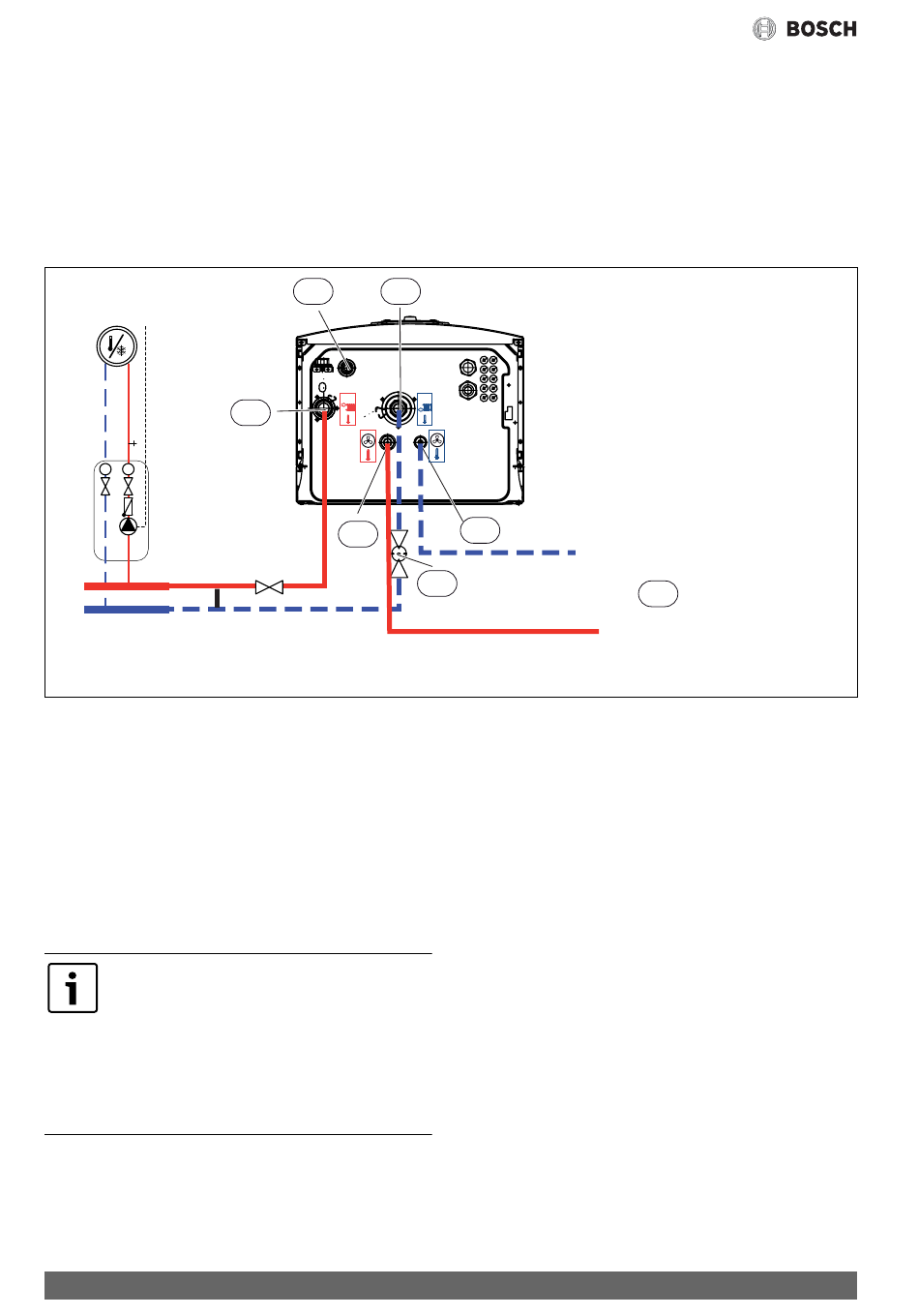

Afb. 34 Aansluiting van een binneneenheid met elektrisch verwarmingselement op een warmtepomp en een cv-systeem
[1]
Primaire uitgang vloeistofzijde 3/8" (naar buitenmodule ODU)
[2]
Primaire gaszijde 5/8" (van buitenmodule ODU)
[5]
Aanvoer naar cv-systeem
[6]
Afvoer afvalwater, afvoer van overstortventiel
[7]
Retour van cv-systeem
[8]
Vuilfilter
10.3
Vullen cv-installatie
CV-systeem eerst uitspoelen. Wanneer de boiler op het systeem is aan-
gesloten, moet deze met water worden gevuld.
Vul daarna het cv-systeem.
10.3.1 Warmtepomp en binneneenheid vullen
Na het vullen de installatie grondig ontluchten en het
luchtfilter reinigen.
▶ Vul de installatie conform deze handleiding.
▶ Voer de elektrische aansluitingen van de installatie
uit conform hoofdstuk 9.4.
▶ Neem de installatie in bedrijf conform de handleiding
van de bedieningseenheid.
▶ Ontlucht de installatie conform hoofdstuk 11.
▶ Deeltjesfilter conform hoofdstuk 14.1 reinigen.
34
6
7
5
2
1
8
HP
6 720 813 157-08.3I
Compress 3000 – 6 720 822 308 (2017/11)
