10

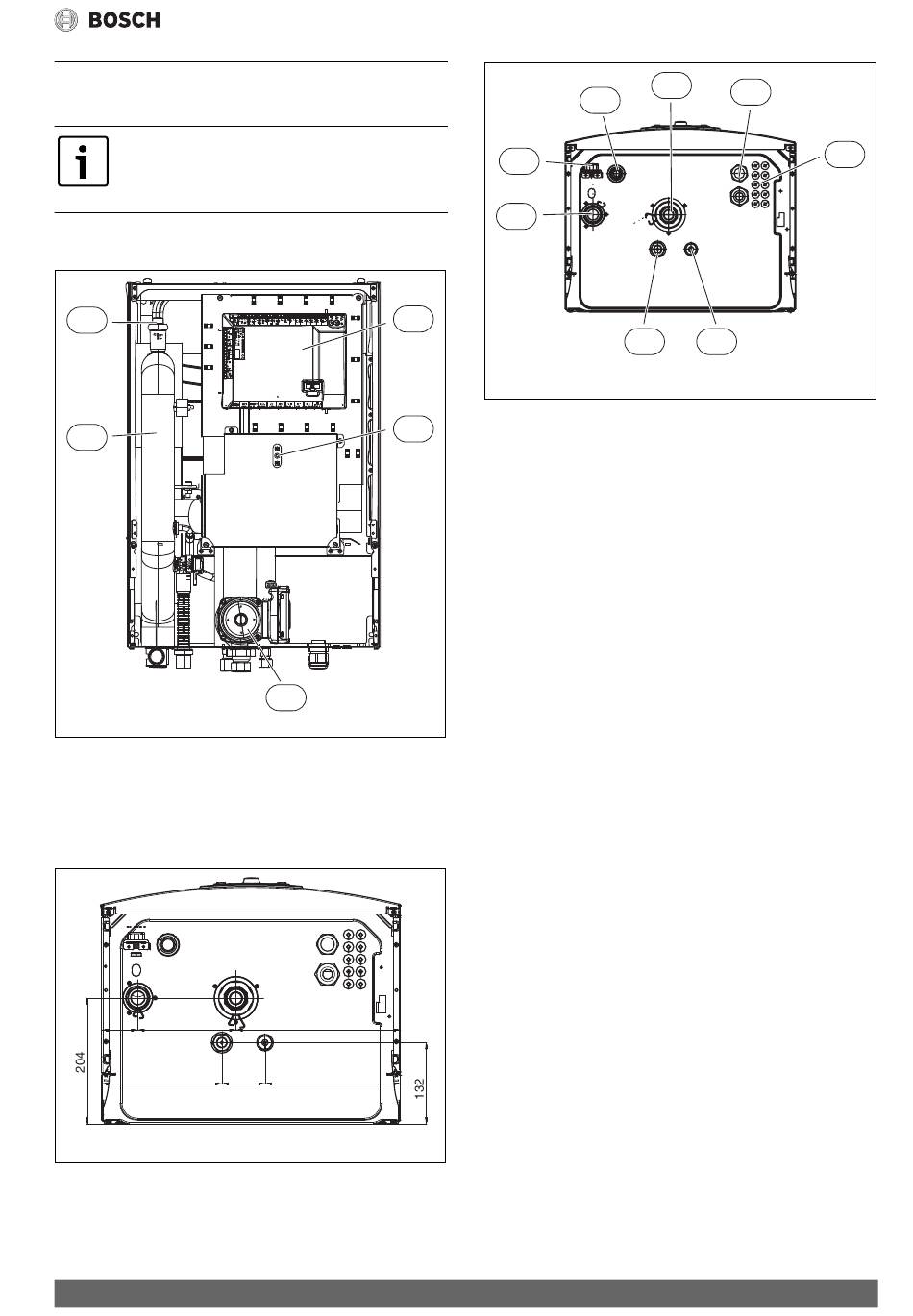

Installatie van de binneneenheid met geïnte-
greerde elektrische bijverwarming (AWES)
De installatie mag alleen door een erkend installateur
worden uitgevoerd. De installateur moet de geldende re-
gels en voorschriften en instructies in de installatie- en
gebruikershandleiding respecteren.
10.1
Binneneenheid met geïntegreerde elektrische bij-
verwarming – overzicht
5
4
Afb. 31 Binneneenheid met elektrische bijverwarming
[1]
Installatiemodule SEC20
[2]
Resetten oververhittingsbeveiliging
[3]
CV-pomp (primair circuit)
[4]
Elektrische bijverwarming
[5]
Automatische ontluchter (VL1)
159
59
195
Afb. 32 Binneneenheid met elektrische bijverwarming, afmetingen in
mm (onderaanzicht)
Compress 3000 – 6 720 822 308 (2017/11)
Installatie van de binneneenheid met geïntegreerde elektrische bijverwarming (AWES)
1
2
3
6 720 814 464-17.1I
267
70
220
6 720 814 464-12.1I
8
7
6
5
Afb. 33 Leidingaansluitingen voor binneneenheid met elektrische bij-
verwarming (onderaanzicht)
[1]
Retour uit de cv-installatie
[2]
Kabeldoorvoeren voor sensoren, CAN-BUS en EMS 2-BUS
[3]
Kabeldoorvoer voor voedingsspanning
[4]
Primaire uitgang vloeistofzijde 3/8" (naar buitenmodule ODU)
[5]
Primaire gaszijde 5/8" (van buitenmodule ODU)
[6]
aanvoer naar de cv-installatie
[7]
Manometer
[8]
Afvoer van het overstortventiel
1
2
4
6 720 813 157-13.1I
3
33
