De restwarmteafvoer is bestemd om in geval van een krachtige zonnestraling de
overtollige warmte die ontstaat, naar een externe warmtewisselaar (bijv. Fan Coil)
af te voeren om de collectortemperatuur in het bedrijfsbereik te houden.
In de menuoptie uitvoering kan worden gekozen of de afvoer van overtollige
warmte via een extra pomp of een klep wordt geactiveerd.
Uitvoering pomp:
Het toegewezen relais wordt met 100 % ingeschakeld als de collectortemperatuur
de ingestelde collector-temperatuuroverschrijding bereikt.
Als de collectortemperatuur 5 K onder de ingestelde collector-temperatuurover-
schrijding daalt, wordt het relais weer uitgeschakeld. Bij de uitvoering pomp werkte
de afvoer van overtollige warmte onafhankelijk van de zonnelading.
Uitvoering klep:
Wanneer de collectortemperatuur de waarde [Tcoll. - DT klep] bereikt, wordt
het toegewezen relais ingeschakeld. Op die manier wordt gewaarborgd dat de klep
volledig is omgeschakeld, voordat de pomp wordt ingeschakeld. Als de collector-
temperatuur 5 K onder de ingestelde collector-temperatuuroverschrijding daalt,
wordt het relais weer uitgeschakeld.
De functie Restwarmteafvoer wordt gedeactiveerd en er wordt een foutmelding
gegenereerd, wanneer één van de boilertemperaturen zijn betreffende maximale
boilertemperatuur met meer dan 5 K overschrijdt. Als met de hysterese maxi-
mumtemperatuur boiler (hysBin zonne-energie / basisinstelling / boiler) onder
deze temperatuur wordt gebleven, wordt de functie restwarmteafvoer weer vrij-
gegeven.

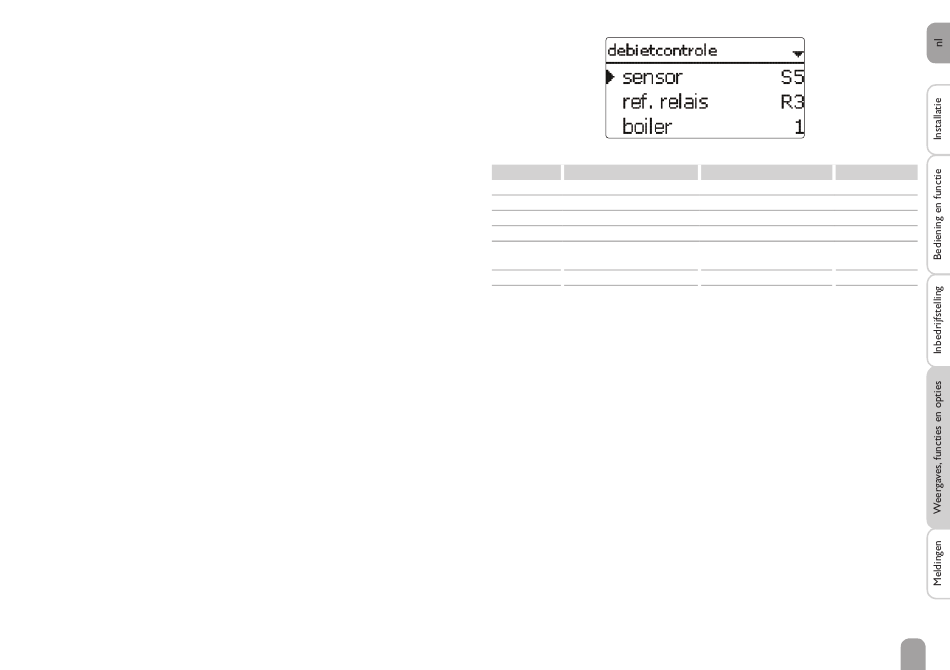

Debietcontrole
zonne-energie / opties / nieuwe functie... / debietcontrole
Instelkanaal
Betekenis
sensor
Toewijzing debietsensor
ref.relais
Relaiskeuze referentierelais
boiler
Boilerkeuze
tijd
Tijdsvertraging
funct.
Activering / deactivering
sensor
Toewijzing schakelingang
functie op-
functie opslaan / wissen
slaan / wissen
De debietcontrole is bestemd om storingen die de doorstroming belemmeren, te
herkennen en het betreffende relais uit te schakelen. Op die wijze dienen installatie-
schades, bijv. door het drooglopen van de pomp, te worden vermeden.
Als de debietmeting wordt geactiveerd, verschijnt een foutmelding, wanneer op de
ingestelde debietsensor na het verstrijken van de vertragingstijd geen debiet wordt
gemeten.
• Wanneer er een referentierelais is geselecteerd, wordt de debietmeting actief,
wanneer het toegewezen relais is ingeschakeld. Bij een storing wordt het volledi-
ge zonne-energiesysteem geblokkeerd.
• Wanneer zowel een boiler als een referentierelais zijn geselecteerd, wordt
de debietmeting actief, wanneer het toegewezen relais is ingeschakeld. Bij een
storing wordt de toegewezen boiler voor verdere lading geblokkeerd, totdat de
foutmelding wordt bevestigd. De volgende voor een lading vrijgegeven boiler
wordt geladen.
De foutmelding verschijnt zowel in menu status / meldingen als in menu sta-
tus / solar / debietcontrole. Deze kan alleen in menu status / solar / debietcon-
trole worden bevestigd. Wanneer de foutmelding wordt bevestigd, voert de rege-
laar een test uit, door het betreffende relais te activeren en het debiet te meten.
Instelbereik / keuze
Fabrieksinstelling
systeemafhankelijk
-
systeemafhankelijk
-
systeemafhankelijk
1
1 ... 300 s
30 s
geactiveerd, gedeactiveerd,
geactiveerd
schakelaar
-
-
-
-
37
