Naast de voorgedefinieerde opties zijn functieblokken beschikbaar die zijn samen-
gevoegd uit thermostaat-, timer-, verschilfuncties en referentierelais. Hiermee kun-
nen andere componenten resp. functies worden gerealiseerd.
Voor de functieblokken kunnen sensoren en vrije relais worden toegewezen. Reeds
gebruikte sensoren kunnen worden gebruikt zonder hun regelfunctie te beïnvloe-
den.
Binnen een functieblok zijn de functies aan elkaar gekoppeld (EN-koppeling), d.w.z.
dat er aan de schakelvoorwaarden van alle geactiveerde functies moet zijn voldaan,
zodat het toegewezen relais schakelt. Zodra niet meer wordt voldaan een enkele
schakelvoorwaarde, wordt het relais uitgeschakeld.
Thermostaatfunctie
Wanneer de ingestelde inschakeltemperatuur (Th(x)aan) is bereikt, is er aan de
schakelvoorwaarde voor de thermostaatfunctie voldaan.
Wanneer de ingestelde uitschakeltemperatuur (Th(x)uit) is bereikt, is er niet meer
aan de schakelvoorwaarde voor de thermostaatfunctie voldaan.
De referentiesensor in het kanaal sensor toewijzen.
Stel de maximumtemperatuurlimiet met th(x)uit > th(x)aan in en de minimum-
temperatuurlimiet met th(x)aan > th(x)uit. De temperaturen mogen niet gelijk zijn.
D
T -functie
Wanneer het ingestelde inschakeltemperatuurverschil (
aan de schakelvoorwaarde voor de
Wanneer het ingestelde uitschakeltemperatuurverschil (
niet meer aan de schakelvoorwaarde voor de
De
T-functie is voorzien van een toerentalregelfunctie. Er kunnen een gewenst
D
temperatuurverschil en een minimumtoerental worden ingesteld. De vast ingestel-
de waarde voor de stijging ligt bij 2 K.
ref. relais
Er kunnen maximaal 3 referentierelais worden gekozen. In menuoptie modus kan
worden geselecteerd of de referentierelais' in serie (AND), parallel (OR), in serie
omgekeerd (NAND) of parallel omgekeerd (NOR) dienen te worden geschakeld.
In modus OR is er aan de schakelvoorwaarde voor de referentierelaisfunctie vol-
daan, wanneer ten minste één referentierelais is ingeschakeld.
Wanneer er geen referentierelais is ingeschakeld, is er niet meer voldaan aan de
schakelvoorwaarde voor de referentierelaisfunctie.
In modus NOR is er aan de schakelvoorwaarde voor de referentierelaisfunctie vol-
daan, wanneer er geen referentierelais is ingeschakeld.
T(x)aan) is bereikt, is er
D
D
T-functie voldaan.
T(x)aan) is bereikt, is er
D
D
T-functie voldaan.
Zodra ten minste één referentierelais is ingeschakeld, is er niet meer voldaan aan de
schakelvoorwaarde voor de referentierelaisfunctie.
In modus AND is er aan de schakelvoorwaarde voor de referentierelaisfunctie vol-
daan, wanneer er geen referentierelais is uitgeschakeld.
Zodra ten minste één referentierelais is uitgeschakeld, is er niet meer voldaan aan
de schakelvoorwaarde voor de referentierelaisfunctie.
In modus NAND is er aan de schakelvoorwaarde voor de referentierelaisfunctie
voldaan, wanneer ten minste één referentierelais is uitgeschakeld.
Wanneer er geen referentierelais is uitgeschakeld, is er niet meer voldaan aan de
schakelvoorwaarde voor de referentierelaisfunctie.
Aanwijzing:
Als meerdere functieblokken zijn geactiveerd, mogen relais van numeriek
hogere functieblokken niet als referentierelais worden gebruikt.
Aanwijzing:
Zie pagina 10 voor informatie over het instellen van de timer.

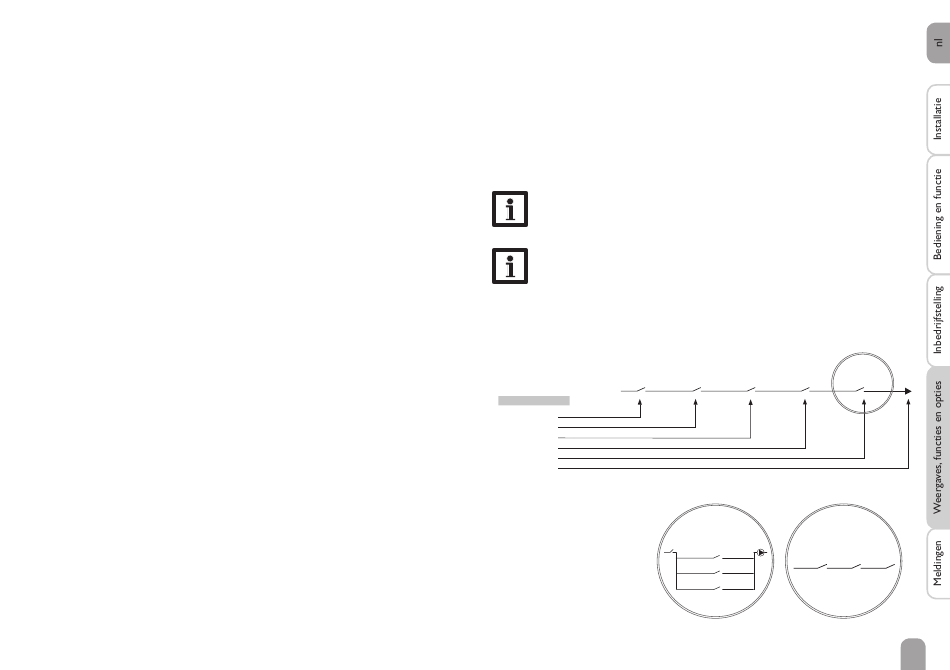

Tha- S3*
Thb-S4*
functie
thermostaat a
thermostaat b
DT-functie
timer
ref. relais
Relais
ref. relais
DT-S3>S4*
timer
ref. relais
* Voorbeeldselectie sensoren en relais zijn vrij selecteerbaar
RX
Referentierelais 1
Referentierelais 1
Referentierelais 2
Referentierelais 3
Referentierelais 2
Referentierelais 3
1. parallel (OF)
2. in serie (EN)
R3*
49
