1
Overzicht
• 4 relaisuitgangen (daarvan 1 potentiaalvrij laagspanningsrelais)
• 4 ingangen voor temperatuursensoren Pt1000, Pt500 of KTY
• Ingangen voor een analoge Grundfos Direct Sensor™ en een
FlowRotor
• 1 impulsingang V40 (omschakelbaar op temperatuursensoringang
Pt1000, Pt500 of KTY)
• 2 PWM-uitgangen voor de toerentalgeregelde aansturing van
HR-pompen
• MicroSD-kaartsleuf, LAN-interface (optioneel), mini-USB-interface
• Automatische functiecontrole conform VDI 2169
110
4
47
Technische gegevens
Ingangen: 4 temperatuursensoren Pt1000, Pt500 of KTY, 1 Grundfos Direct
Sensor™ (analoog) en 1 FlowRotor, 1 impulsingang V40 (omschakelbaar op tempe-
ratuursensoringang Pt1000, Pt500 of KTY)
Uitgangen: 3 halfgeleiderrelais, 1 potentiaalvrij laagspanningsrelais, 2 PWM-uit-
gangen (omschakelbaar op 0-10 V)
PWM frequentie: 512 Hz
PWM spanning: 10,8 V
Schakelvermogen:
1 (1) A 240 V~ (halfgeleiderrelais)
1 (1) A 30 V ⎓ (potentiaalvrij relais)
Totaal schakelvermogen: 4 A 240 V~
Voeding: 100 ... 240 V~ (50 ... 60 Hz)
Soort aansluiting: Y
Opgenomen vermogen: < 1 W (stand-by)
Werking: Type 1.B.C.Y
Ontwerpstootspanning: 2,5 kV
Data-interface: RESOL VBus
, MicroSD-kaartsleuf, LAN-interface (optioneel),
®
mini-USB-interface
VBus
®
-stroomafgifte: 60 mA
Functies: DT-regeling, snelheidsregeling, warmteverbruiksmeting, bedrijfsurentel-
ler voor de relais', vacuümcollectorfunctie, thermostaatfunctie, gelaagde buffering,
voorrangslogica, drainback-optie, booster-functie, restwarmteafvoer, thermische
desinfectiefunctie, PWM-pompaansturing, automatische functiecontrole conform
VDI 2169.
Behuizing: Kunststof, PC-ABS en PMMA
Montage: wandmontage, inbouw in schakelpaneel mogelijk
Weergave / display: Volledig grafisch display, signaallampje (Lightwheel
tergrondverlichting
Bediening: 4 drukknoppen en 1 draaiknop (Lightwheel®)
Veiligheidsklasse: IP 20 / DIN EN 60529
Beschermingsklasse: I
Omgevingstemperatuur: 0 ... 40 °C
Vervuilingsgraad: 2

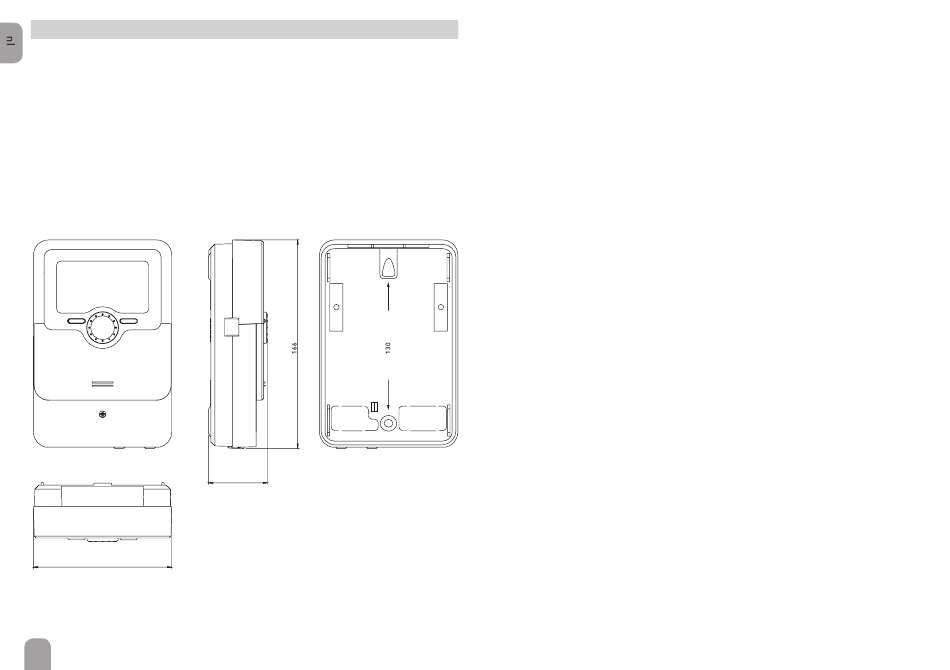

Afmetingen: 110 x 166 x 47 mm
®
) en ach-
