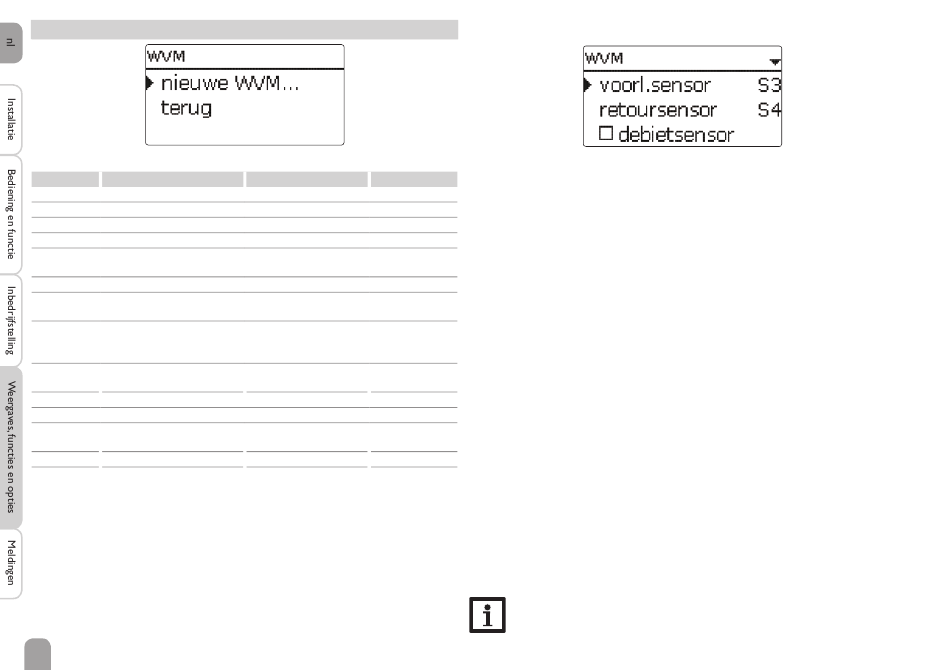

11 WVM ( warmteverbruiksmeter)
WVM / nieuwe WVM...
Instelkanaal
Betekenis
voorl.sensor
Toewijzing voorloopsensor
retoursensor Toewijzing retoursensor
debietsensor Optie debietsensor
debietsensor Toewijzing debietsensor
Debiet (wanneer Debietsen-
debiet...
sor = Nee)
relais
Relaiskeuze
medium
Warmtedragend medium
Glycolgehalte in het medium
gehalte
(alleen als medium = pro-
pyleenglycol of ethyleenglycol)
andere
Optie andere weergave
weergave
eenheid
Andere eenheid
factor
Omrekeningsfactor
funct.
Activering / deactivering
sensor
Toewijzing schakelingang
functie op-
functie opslaan / wissen
slaan / wissen
In het menu WVM kunnen max. 2 interne Warmtehoeveelheidstellers worden ge-
activeerd en ingesteld.
Met de menuoptie nieuwe WVM... kan nog een warmteverbruiksmeter worden
toegevoegd.
54
Instelbereik / keuze
Fabrieksinstelling
systeemafhankelijk
systeemafhankelijk
systeemafhankelijk
systeemafhankelijk
ja, nee
nee
S5, S6, S7
-
1,0 ... 500,0 l / min
3,0 l / min
systeemafhankelijk
-
Tyfocor LS, propyleengly-
water
col, ethyleenglycol, water
20 ... 70 %
40 %
ja, nee
nee
kolen, gas, olie, CO2
CO
2
0,0000001 ... 100,0000000 0,5000000
geactiveerd, gedeactiveerd,
geactiveerd
schakelaar
-
-
-
-
Er wordt een submenu geopend, waarin alle benodigde instellingen voor de warm-
tehoeveelheidsteller kunnen worden opgenomen.
Wanneer de optie Debietsensor is geactiveerd, kan de impulsingang, of, indien
aanwezig, een Grundfos Direct Sensor™ of FlowRotor worden geselecteerd. De
FlowRotor en de Grundfos Direct Sensor™ kunnen alleen worden geselecteerd,
wanneer deze eerder in het menu In- / uitgangen werden aangemeld. Daar moet ook
de impulswaarde worden ingesteld.
Ingangen voor debietsensoren:
• V40 = S5 / V40
• Grundfos Direct Sensor
= S6
TM
• FlowRotor = S7
Wanneer de optie Debietsensor wordt geactiveerd en een relais wordt geselec-
teerd, vindt de warmteverbruiksmeting alleen plaats, wanneer het geselecteerde
relais is ingeschakeld.
Wanneer de optie Debietsensor wordt gedeactiveerd, voert de regelaar een warm-
teverbruiksbalancering uit. De warmteverbruiksbalancering vindt plaats als "schat-
ting" met het verschil tussen voorloop- en retourtemperatuur en het ingestelde
debiet (bij een pomptoerental van 100 %).
Î Stel het afgelezen debiet (l / min) in het kanaal debiet in.
Î Geeft het soort vorstbeveiliging en het vorstbeveiligingsgehalte van het warm-
tedragend medium in de kanalen medium en gehalte aan.
Als de optie andere weergave wordt geactiveerd, rekent de regelaar de hoeveel-
heid warmte om in de bespaarde hoeveelheid fossiele brandstof (kolen, olie of gas)
of de bespaarde CO2-emissie. De alternatief weergegeven eenheid kan worden
gekozen. Hiervoor moet een omrekeningsfactor (factor) worden aangegeven.
De omrekeningsfactor is afhankelijk van de installatie en moet individueel worden
berekend.
Aanwijzing:
In 2-boiler-systemen kan met een volumemeetgedeelte de warmtehoeveel-
heid van beide boilers worden geteld.
