SA 07.2 – SA 16.2 /SAR 07.2 – SAR 16.2
AM 01.1/AM 02.1
4.
Montage
4.1.
Montagepositie
4.2.
Handwiel monteren
Informatie
Informatie
4.3.
Multi-turn aandrijving op afsluiter/tandwielkast monteren
4.3.1.
Aandrijfvorm A
Toepassing
Het hier beschreven product kan in iedere willekeurige montagepositie worden
toegepast.
Beperking: bij de gebruikmaking van olie in plaats van vet in de schakelruimte van
de aandrijving is voor de holle as een verticale montagepositie, met de flens naar
beneden, verplicht. Het gebruikte soort smeermiddel is op het typeplaatje van de
aandrijving vermeld (afkorting F...= vet; O...= olie).
Om beschadigingen tijdens het transport te voorkomen worden handwielen met een
diameter van 400 mm en groter los meegeleverd.

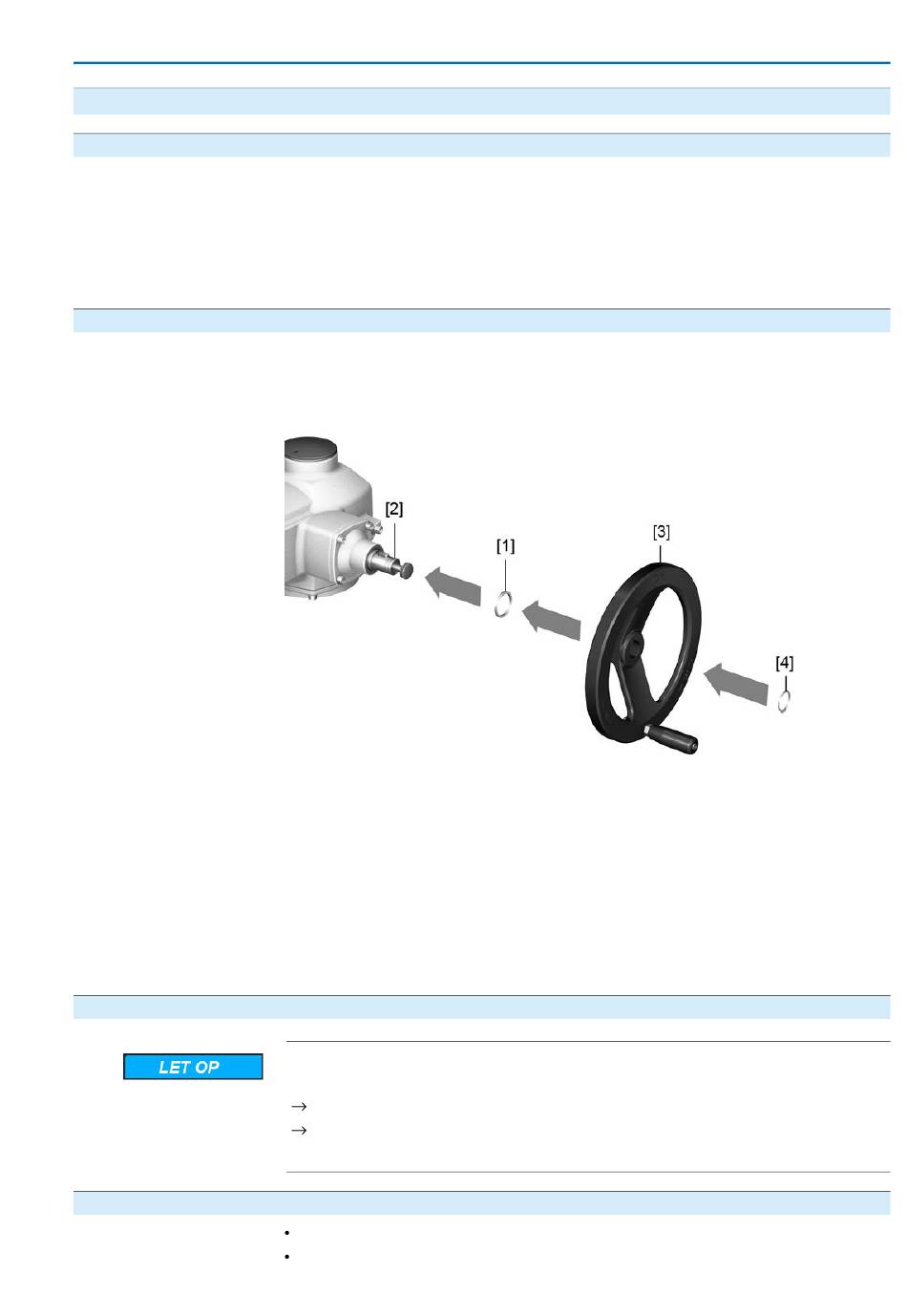

Afbeelding 8: Handwiel
[1]
Tussenring
[2]
Ingaande as
[3]
Handwiel
[4]
Circlip
1.
Indien noodzakelijk tussenring [1] op ingaande as [2] steken.
2.
Handwiel [3] op ingaande as steken.
3.
Handwiel [3] met meegeleverde circlip [4] borgen.
De circlip [4] bevindt zich bij uitlevering (samen met deze bedieningsinstructies) in
een weerbestendige tas, welke aan het toestel wordt bevestigd.
Corrosiegevaar door beschadigingen aan de verf en door vorming van
condenswater!
Na werkzaamheden aan het toestel eventuele lakbeschadigingen herstellen.
Na de montage het toestel direct elektrisch aansluiten zodat het
verwarmingselement de vorming van condenswater kan verminderen.
Aandrijfvorm voor stijgende, niet draaiende spindel
Geschikt voor de opname van stangkrachten
Montage
17
