SA 07.2 – SA 16.2 /SAR 07.2 – SAR 16.2
AM 01.1/AM 02.1
10.2.1.
Potentiometer instellen
Informatie
10.3.
Elektronische standmelder RWG
Technische gegevens
Instellingselementen
Inbedrijfstelling (instellingen van als optie te verkrijgen uitvoeringen)

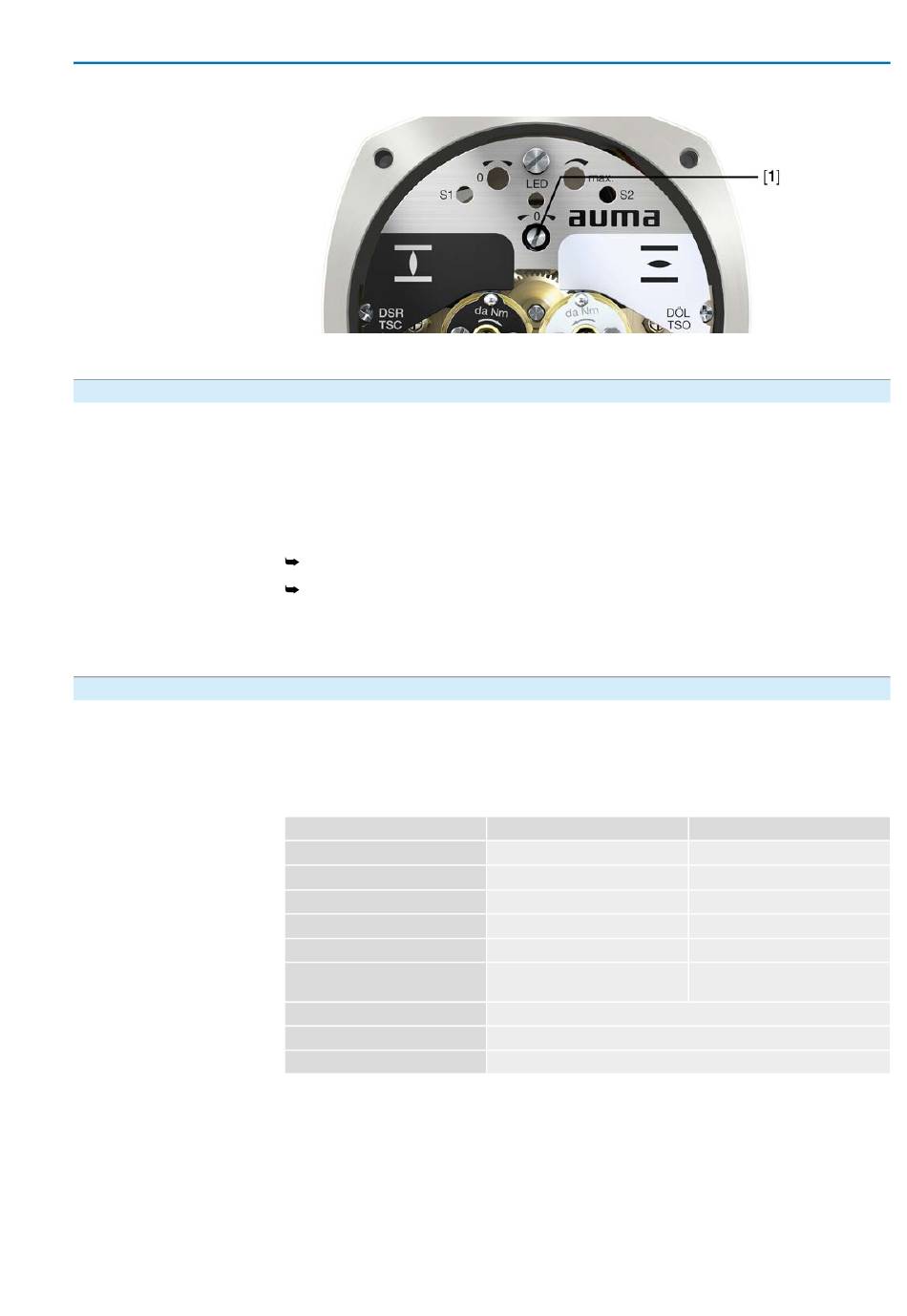

Afbeelding 39: Bovenaanzicht meld- en stuureenheid
[1]
Potentiometer
Doordat het tandwielkastje niet traploos functioneert, wordt niet altijd de totale
weerstand/slag in aanspraak genomen. Derhalve dient in een externe mogelijkheid
tot afregelen (instelpotentiometer) te worden voorzien.
1.
Afsluiter in de eindstand DICHT brengen.
2.
Potentiometer [1] met de wijzers van de klok (rechtsom) tot aan de aanslag
mee draaien.
Eindstand DICHT komt overeen met 0 %
Eindstand OPEN komt overeen met 100 %
3.
Potentiometer [1] weer iets terugdraaien.
4.
Exacte afstelling van het 0-punt met een externe instelpotentiometer (voor
signalering op afstand) uitvoeren.
De elektronische standmelder RWG strekt tot vaststelling van de stand van de
afsluiter. Hij genereert, op basis van de van de potentiometer (wegopnemer)
ontvangen gegevens omtrent de actuele stand, een stroomsignaal van 0 – 20 mA
of 4 – 20 mA.
Tabel 19: RWG 4020
Gegevens
Uitgangsstroom I
a
1)
Voedingsspanning U
V
Max. stroomverbruik
Max. weerstandsbelasting R
B
Invloed van de voedingsspanning
Invloed van de
weerstandsbelasting
Invloed van de temperatuur
2)
Omgevingstemperatuur
Melderpotentiometer
1)
Voedingsspanning mogelijk via: meld- en stuureenheden AC, AM of externe voedingsadapter
2)
Afhankelijk van het temperatuurbereik van de aandrijving: zie typeplaatje
De RWG bevindt zich in het huis van de aandrijving. Voor het instellen dient de
schakelruimte te worden geopend. Zie <Huis van de aandrijving openen>.
De instelling wordt via de drie potentiometers [1], [2] en [3] uitgevoerd.
3- en 4-draadssysteem
0 – 20 mA, 4 – 20 mA
24 V DC (18 – 32 V)
24 mA bij 20 mA uitgangssignaal
600 Ω
0,1 %/V
0,1 %/(0 – 600 Ω)
< 0,3 ‰/K
-60 °C tot +80 °C
2-draadssysteem
4 – 20 mA
14 V DC + (I x R
), max. 30 V
B
20 mA
(U
– 14 V)/20 mA
V
0,1 %/V
0,1 %/100 Ω
5 kΩ
51
