SA 07.2 – SA 16.2 /SAR 07.2 – SAR 16.2
AM 01.1/AM 02.1
Draaimomentafhankelijk
uitschakelen
11.3.
Jog-modus of overneemfunctie instellen
Jog-modus
Overneemfunctie
Het draaimomentmechanisme wordt op het gewenste uitschakelmoment ingesteld.
Na het bereiken van het uitschakelmoment wordt de aandrijving uitgeschakeld.
Het wegschakelmechanisme dient voor de signalering en dient zodanig te zijn
ingesteld, dat zij kort voor het bereiken van het ingestelde uitschakelmoment wordt
geactiveerd. Indien dit niet het geval is, dan verschijnt er een foutmelding via de
signaallamp op de lokale bediening resp. via het storingsrelais K9 (verzamelstoring).
Wijze van uitschakelen met behulp van de DIP-switches [S1] en [S3] instellen.

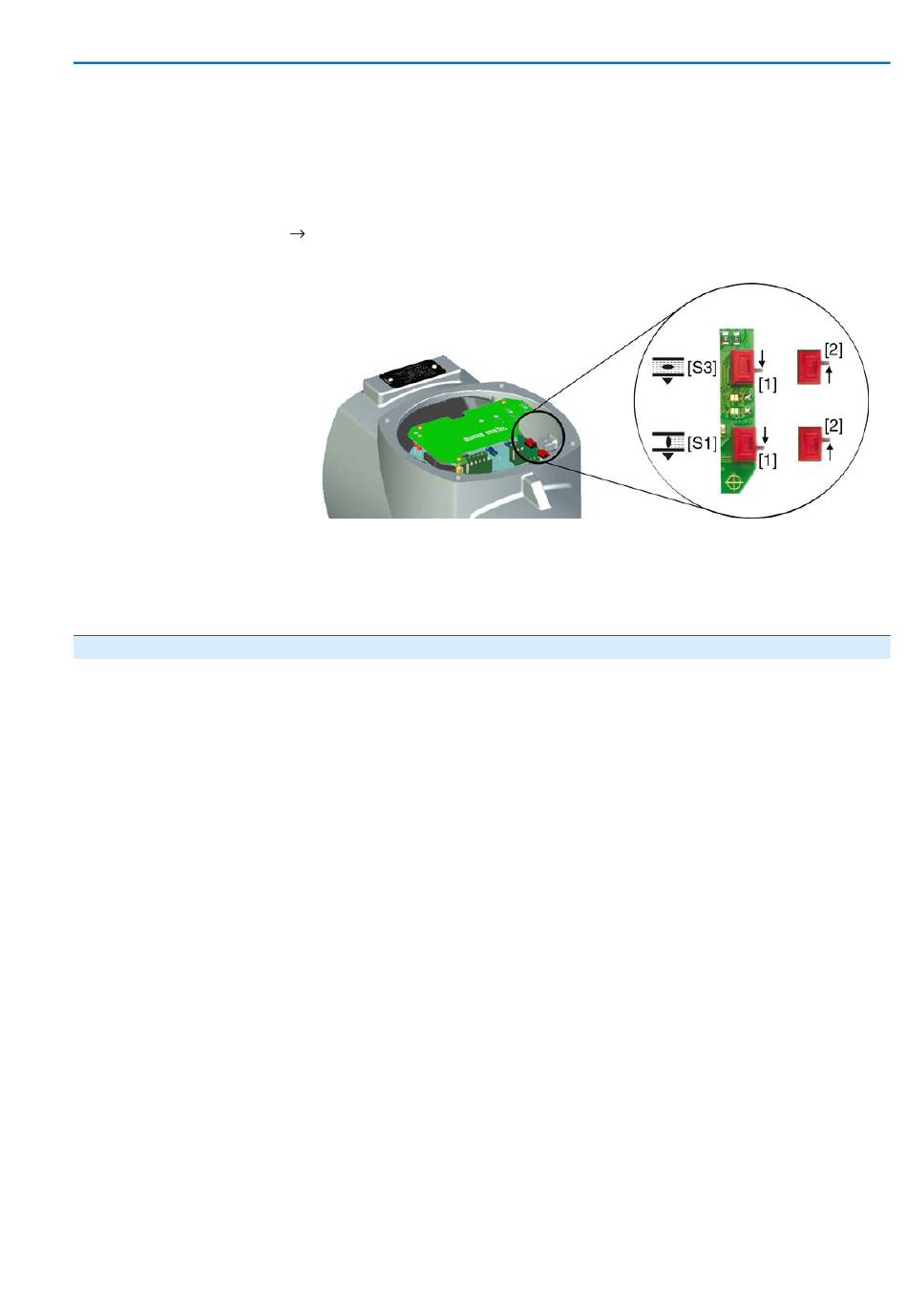

Afbeelding 41: DIP-switches op de logica-printplaat
[S1]
DIP-switch voor de eindstand DICHT
[S3]
DIP-switch voor de eindstand OPEN
[1]
Stand [1] = wegafhankelijk uitschakelen
[2]
Stand [2] = draaimomentafhankelijk uitschakelen
Het instellen van de jog-modus of overneemfunctie vindt plaats via een DIP-switch
op de logica-printplaat.
De aandrijving beweegt slechts zolang in de richting OPEN of DICHT de
instelopdracht is geactiveerd. Zodra de instelopdracht wordt gedeactiveerd staat de
aandrijving stil.
Na een instelopdracht beweegt de aandrijving in de richting OPEN of DICHT, ook
als de instelopdracht wordt gedeactiveerd (overneemfunctie). De aandrijving wordt
ofwel door het stuursignaal STOP gestopt ofwel indien een eind- of tussenstand is
bereikt.
Inbedrijfstelling – instellingen in de besturing
55
