Verhelpen van storingen
12.2.
Zekeringen
12.2.1.
Zekeringen in de besturingseenheid
F1/F2
F3/F4
66
De zekeringen zijn bereikbaar na het losnemen van de lokale bedieningseenheid.
Gevaarlijke spanning!
Elektrische schok mogelijk.
Vóór het openen spanningsvrij schakelen.

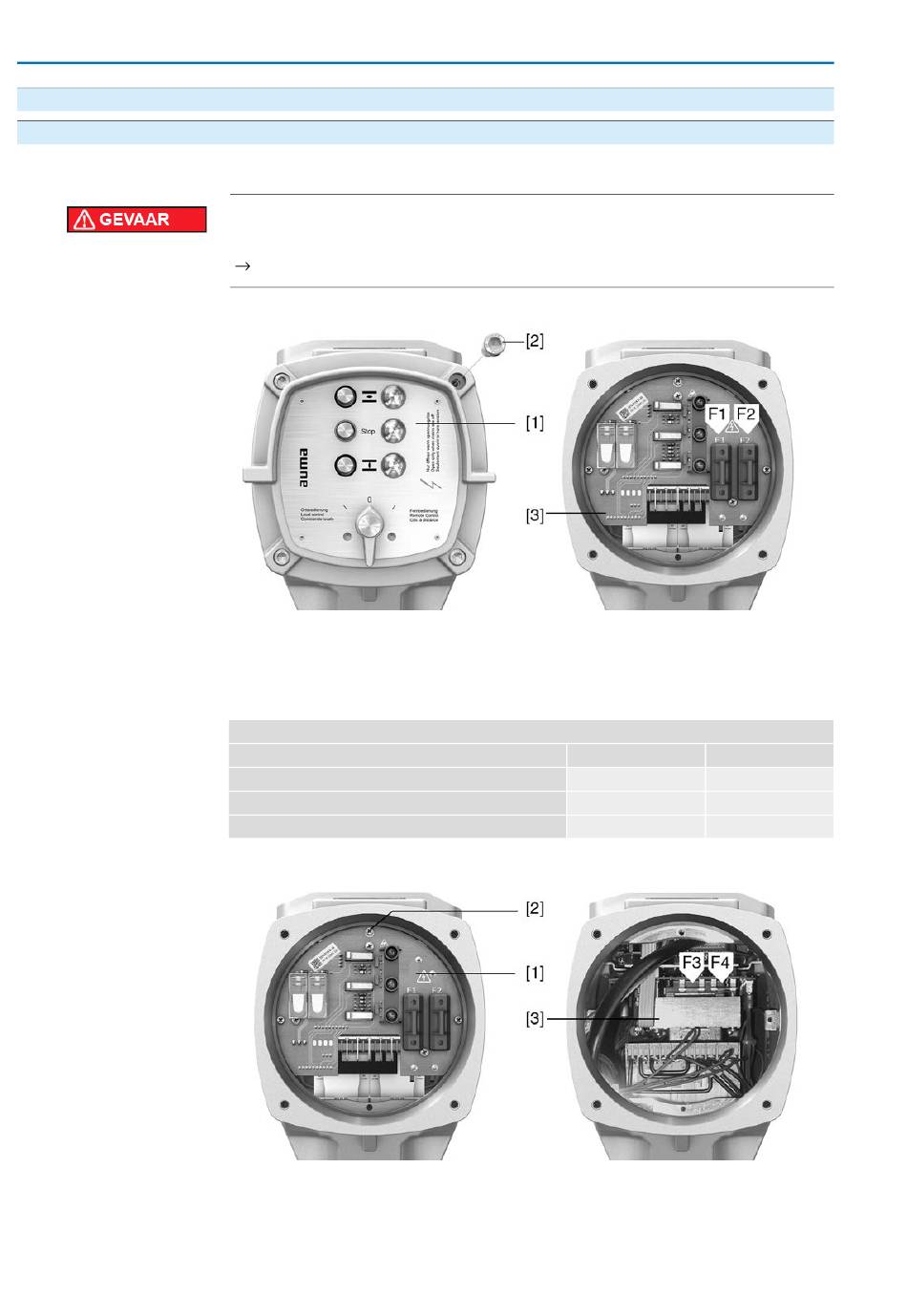

Afbeelding 52: Toegang tot de primaire zekeringen F1/F2
[1]
Lokale bedieningseenheid
[2]
Bouten
[3]
Signaleringsrelais- en besturingsprintplaat
Tabel 25:
Primaire zekeringen F1/F2 (voor voedingsadapter)
G-zekering
Afmetingen
Voedingsspanning ≤ 500 V
Voedingsspanning > 500 V
Afbeelding 53: Toegang tot de secundaire zekeringen F3/F4
[1]
Signaleringsrelais- en besturingsprintplaat
[2]
Bouten
[3]
Printplaat netvoeding (onder signaleringsrelais- en besturingsprintplaat)
SA 07.2 – SA 16.2 /SAR 07.2 – SAR 16.2
F1/F2
6,3 x 32 mm
1 A T; 500 V
2 A FF; 690 V
AM 01.1/AM 02.1
AUMA art.nr.
K002.277
K002.665
