Multi-turn aandrijving met aandrijfvormen B op afsluiter/tandwielkast monteren

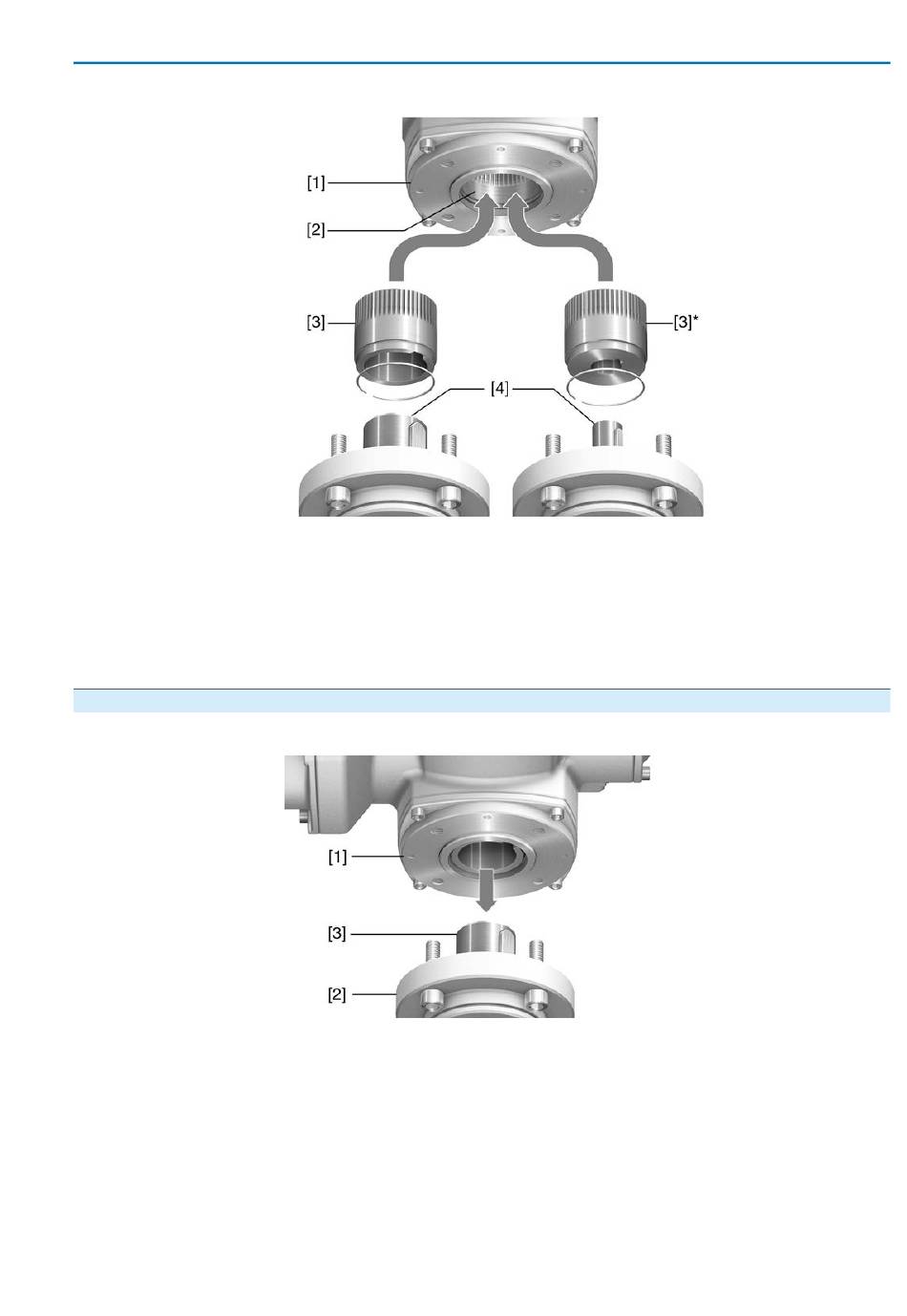

Afbeelding 12: Aandrijfvorm B
[1]
Flens multi-turn aandrijving (bijv. F07)
[2]
Holle as
[3]
Busje van de aandrijfvorm (afbeeldingsvoorbeelden)
[3] B/B1/B2 en [3]* B3/B4/E, steeds met boorgat en spiebaan
[4]
As van de afsluiter/tandwielkast met spie
let op de centrering en het volledig op elkaar passen van de flenzen.
Afbeelding 13: Montage aandrijfvormen B
[1]
Multi-turn aandrijving
[2]
Afsluiter/tandwielkast
[3]
As van de afsluiter/tandwielkast
1.
Controleer of de flenzen op elkaar passen.
2.
Controleer of de aandrijfvorm van de multi-turn aandrijving [1] overeenstemt
met de aandrijfvorm van de afsluiter/tandwielkast resp. as van de
afsluiter/tandwielkast [2/3].
3.
As van de afsluiter resp. tandwielkast [3] licht invetten.
4.
Multi-turn aandrijving [1] plaatsen.
Informatie : let op de centrering en het volledig op elkaar passen van de flenzen.
Montage
