SA 07.2 – SA 16.2 /SAR 07.2 – SAR 16.2
AM 01.1/AM 02.1
Kabels installeren met
inachtneming van de
EMC
5.2.
Elektrische aansluiting S/SH (AUMA rondstekker)
Korte omschrijving
Technische gegevens
Informatie
Signaal- en veldbuskabels zijn storingsgevoelig. Motorkabels kunnen storingen
veroorzaken.
Storingsgevoelige en storing veroorzakende kabels op een zo groot mogelijke
onderlinge afstand van elkaar installeren.
De resistentie tegen storingsinvloeden van signaal- en veldbuskabels is hoger
als de kabels dicht bij het massapotentiaal worden geïnstalleerd.
Indien mogelijk, lange kabels vermijden of erop letten dat zij in zones worden
geïnstalleerd waar storingsbronnen weinig invloed hebben.
Parallelle trajecten met een geringe onderlinge afstand van storingsgevoelige
en storing veroorzakende kabels voorkomen.

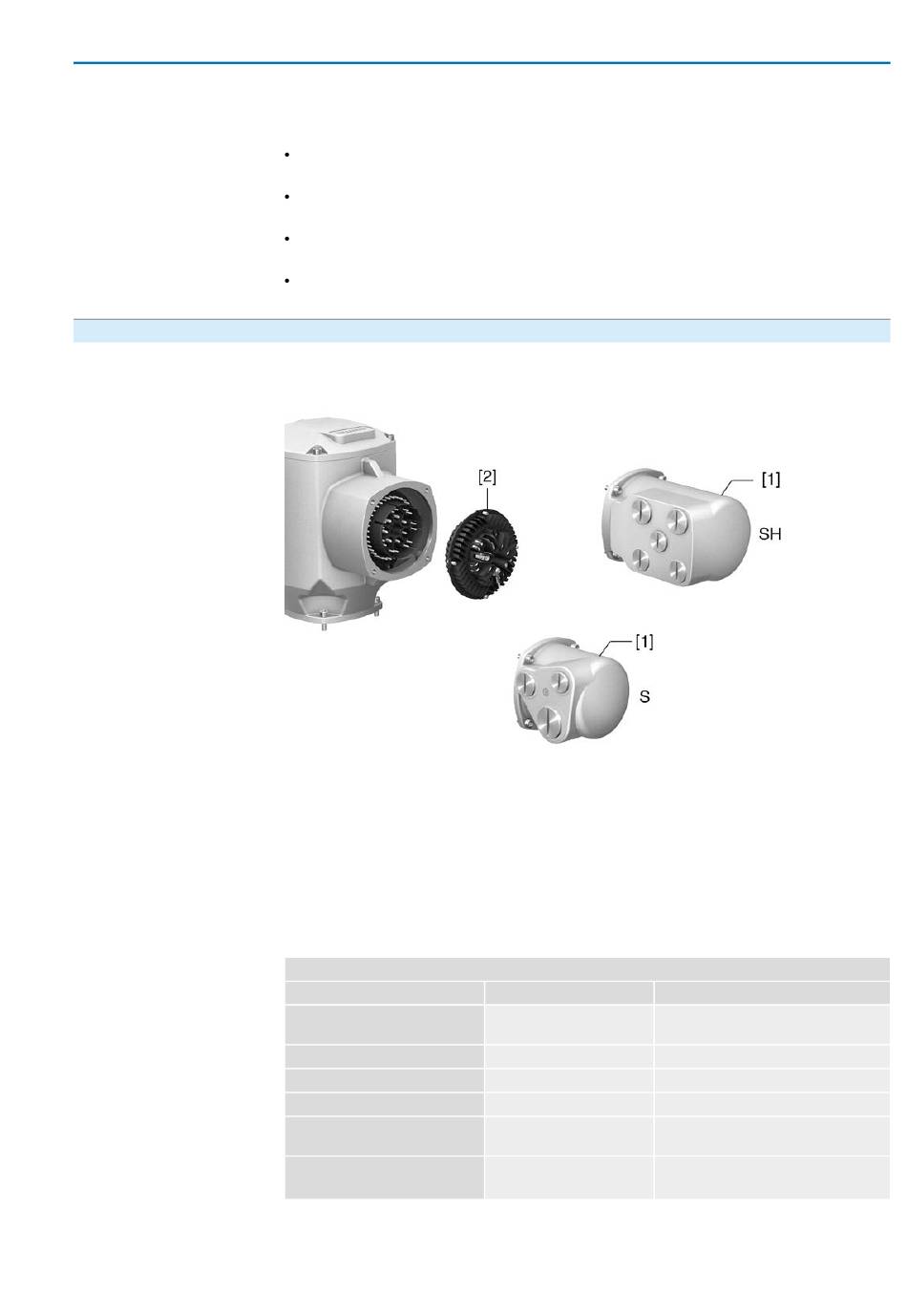

Afbeelding 18: Elektrische aansluiting S en SH
[1]
Deksel
[2]
Rondstekker female met schroefklemmen
Plug-in elektrische aansluiting met schroefklemmen voor vermogens- en
stuursignaalcontacten. Stuursignaalcontacten als optie tevens als crimp-aansluiting.
Uitvoering S (standaard) met drie kabelingangen. Uitvoering SH (verhoogd) met
extra kabelingangen. Ten behoeve van het aansluiten van de kabels wordt de AUMA
rondstekker losgetrokken en de rondstekker female uit het deksel weggenomen.
Tabel 13:
Elektrische aansluiting met AUMA ronde stekkers
Aantal contacten max.
Benamingen
Aansluitspanning max.
Nominale stroom max.
Manier van aansluiten op de zijde
van de klant
Doorsnede aansluiting max.
Bij enige speciale motoren vindt de aansluiting van de vermogensklemmen (U1, V1,
W1, U2, V2, W2) niet via de AUMA rondstekker, echter via een klemmenbord direct
op de motor plaats.
Vermogenscontacten
Stuursignaalcontacten
6 (3 bezet ) + aardingskabel
50 pins/bussen
(PE)
U1, V1, W1, U2, V2, W2, PE
1 tot 50
750 V
250 V
25 A
16 A
Schroefaansluiting
Schroefaansluiting, crimp (optie)
2
6 mm
(flexibel)
2,5 mm
2
10 mm
(massief)
(flexibel of massief)
Elektrische aansluiting
2
27
