ECOVACS DEEBOT N79S Handleiding

Mocht u situaties tegenkomen die niet adequaat aan bod komen in deze handleiding, neem dan contact op met onze klantenservice, waar een technicus uw specifieke probleem of vraag kan behandelen.
Voor meer informatie kunt u de officiële website van ECOVACS ROBOTICS bezoeken: www.ecovacs.com
Het bedrijf behoudt zich het recht voor om technologische en/of ontwerpwijzigingen aan dit product aan te brengen voor continue verbetering.

Belangrijke veiligheidsinstructies

Bij het gebruik van een elektrisch apparaat moeten altijd basisvoorzorgsmaatregelen worden gevolgd, waaronder de volgende:
LEES ALLE INSTRUCTIES VOOR GEBRUIK VAN DIT APPARAAT.
BEWAAR DEZE INSTRUCTIES

1. Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de bijbehorende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
2. Maak het schoon te maken gebied vrij. Verwijder stroomkabels en kleine voorwerpen van de vloer die verstrikt kunnen raken in het apparaat. Stop franjes van vloerkleden onder de basis van het vloerkleed en til items zoals gordijnen en tafelkleden van de vloer.
3. Als er een afstap is in het schoon te maken gebied als gevolg van een trede of trap, moet u het apparaat bedienen om ervoor te zorgen dat het de trede kan detecteren zonder over de rand te vallen. Het kan nodig zijn om een fysieke barrière aan de rand te plaatsen om te voorkomen dat het apparaat valt. Zorg ervoor dat de fysieke barrière geen struikelgevaar vormt.
4. Alleen gebruiken zoals beschreven in deze handleiding. Gebruik alleen aanbevolen of door de fabrikant verkochte hulpstukken.
5. Zorg ervoor dat de spanning van uw voeding overeenkomt met de spanning die op het laadstation is aangegeven.
6. Alleen voor HUISHOUDELIJK GEBRUIK BINNENSHUIS. Gebruik het apparaat niet in buiten-, commerciële of industriële omgevingen.
7. Niet-oplaadbare batterijen zijn verboden.
8. Niet gebruiken zonder stofbak en/of filters.
9. Gebruik het apparaat niet in een gebied waar brandende kaarsen of breekbare voorwerpen staan.
10. Niet gebruiken in extreem warme of koude omgevingen (onder -5˚C/23˚F of boven 40˚C/104˚F).
11. Houd haar, losse kleding, vingers en alle lichaamsdelen uit de buurt van openingen en bewegende delen.
12. Gebruik het apparaat niet in een kamer waar een baby of kind slaapt.
13. Gebruik het apparaat niet op natte oppervlakken of oppervlakken met stilstaand water.
14. Laat het apparaat geen grote voorwerpen oppikken, zoals stenen, grote stukken papier of andere voorwerpen die het apparaat kunnen verstoppen.
15. Gebruik het apparaat niet om ontvlambare of brandbare materialen op te zuigen, zoals benzine, printer- of kopieertoner, of gebruik het niet in gebieden waar deze aanwezig kunnen zijn.
16. Gebruik het apparaat niet om iets op te zuigen dat brandt of rookt, zoals sigaretten, lucifers, hete as of iets anders dat brand kan veroorzaken.
17. Steek geen voorwerpen in de zuiginlaat. Niet gebruiken als de zuiginlaat verstopt is. Houd de inlaat vrij van stof, pluisjes, haar of iets anders dat de luchtstroom kan verminderen.
18. Zorg ervoor dat u het netsnoer niet beschadigt. Trek of draag het apparaat of het laadstation niet aan het netsnoer, gebruik het netsnoer niet als handvat, sluit geen deur op het netsnoer en trek het netsnoer niet rond scherpe randen of hoeken. Laat het apparaat niet over het netsnoer rijden. Houd het netsnoer uit de buurt van hete oppervlakken.
19. Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant of diens servicevertegenwoordiger om gevaar te voorkomen.
20. Gebruik het laadstation niet als het beschadigd is.
21. Niet gebruiken met een beschadigd netsnoer of stopcontact. Gebruik het apparaat of het laadstation niet als het niet goed werkt, is gevallen, beschadigd, buiten is achtergelaten of in contact is gekomen met water. Het moet worden gerepareerd door de fabrikant of diens servicevertegenwoordiger om gevaar te voorkomen.
22. Zet de aan/uit-schakelaar uit voordat u het apparaat reinigt of onderhoudt.
23. De stekker moet uit het stopcontact worden gehaald voordat u het laadstation reinigt of onderhoudt.
24. Verwijder het apparaat van het laadstation en zet de aan/uit-schakelaar van het apparaat uit voordat u de batterij verwijdert om het apparaat weg te gooien.
25. De batterij moet worden verwijderd en weggegooid in overeenstemming met de lokale wet- en regelgeving voordat het apparaat wordt weggegooid.
26. Gooi gebruikte batterijen weg in overeenstemming met de lokale wet- en regelgeving.
27. Verbrand het apparaat niet, zelfs niet als het ernstig beschadigd is. De batterijen kunnen ontploffen in brand.
28. Als u het laadstation lange tijd niet gebruikt, trek dan de stekker eruit.
29. Het apparaat moet worden gebruikt in overeenstemming met de aanwijzingen in deze handleiding. ECOVACS ROBOTICS kan niet aansprakelijk worden gesteld voor schade of letsel veroorzaakt door oneigenlijk gebruik.
30. De robot bevat batterijen die alleen door vakbekwame personen kunnen worden vervangen. Neem contact op met de klantenservice om de batterij te vervangen of te verwijderen.
31. Als de robot lange tijd niet wordt gebruikt, laad de robot dan volledig op en zet hem uit (Power OFF) voor opslag en trek de stekker van het laadstation uit het stopcontact.
32.
    Gebruik voor het opladen van de batterij alleen de afneembare voedingseenheid DK18-190060H-V die bij dit apparaat is geleverd.
33. De afstandsbediening heeft twee niet-oplaadbare AAA-batterijen voorgeïnstalleerd. Om de batterij van de afstandsbediening te vervangen, draait u de afstandsbediening om, drukt u op de batterijklep en verwijdert u deze. Verwijder de batterijen en plaats de nieuwe batterijen met de juiste polariteit. Plaats de batterijklep terug.
34. Niet-oplaadbare batterijen mogen niet worden opgeladen.
35. Verschillende soorten batterijen of nieuwe en gebruikte batterijen mogen niet worden gemengd.
36. Batterijen van de afstandsbediening moeten met de juiste polariteit worden geplaatst.
37. Lege batterijen moeten uit het apparaat worden verwijderd en veilig worden afgevoerd.
38. Als de afstandsbediening lange tijd niet wordt gebruikt, moeten de batterijen worden verwijderd.
39. De voedingsklemmen mogen niet worden kortgesloten.

Om de wifi-module op DEEBOT uit te schakelen, zet u de robot AAN (ON).
Plaats de robot op het dockingstation en zorg ervoor dat de oplaadcontacten op DEEBOT en de pinnen van het dockingstation verbinding maken.
Houd de AUTO Mode Button (AUTO Modusknop) op de robot 10 seconden ingedrukt totdat DEEBOT 3 pieptonen laat horen.
Om de wifi-module op DEEBOT in te schakelen, zet u de robot UIT (OFF) en vervolgens AAN (ON). De wifi-module wordt ingeschakeld wanneer DEEBOT opnieuw wordt opgestart.

Voor EU-landen

Correcte verwijdering van dit product
Deze markering geeft aan dat dit product niet met ander huishoudelijk afval mag worden afgevoerd in de hele EU. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, dient u het op verantwoorde wijze te recyclen om duurzaam hergebruik van materiaalbronnen te bevorderen. Om uw gebruikte apparaat te recyclen, kunt u gebruikmaken van de retour- en inzamelsystemen of contact opnemen met de winkel waar u het product hebt gekocht. Zij kunnen dit product veilig recyclen.

Inhoud van de verpakking en technische specificaties

Inhoud van de verpakking

Robot

Oplaadstation met voedingsadapter

Remote Control (Afstandsbediening) (met batterij)

Instruction Manual (Handleiding)

(2) Side Brushes (Zijborstels)

Power Adapter (Voedingsadapter)

Specificaties

* Technische en ontwerp specificaties kunnen worden gewijzigd in de loop van voortdurende productverbetering.

Productdiagram

Robot

1. Anti-Collision Sensors (Anticollisie sensoren) and Bumper (Bumper)
2. Control Panel (Bedieningspaneel)
3. Dust Bin Release Button (Stofbak ontgrendelingsknop)
4. Charging Contacts (Oplaadcontacten)
5. Battery Cover (Batterijklep)
6. Driving Wheels (Aandrijfwielen)
7. Power Adapter Port (Voedingsadapter poort)
8. Power Switch (Aan/uit-schakelaar)
9. Anti-Drop Sensors (Anti-val sensoren)
10. Universal Wheel (Universeel wiel)
11. Side Brushes (Zijborstels)
12. Main Brush (Hoofdborstel)
13. Dust Bin (Stofbak)

Control Panel (Bedieningspaneel)

1. AUTO Mode Button (AUTO Modusknop)
2. Wi-Fi Indicator Light (Wi-Fi indicatielampje)

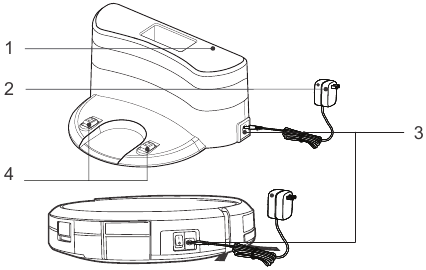

Charging Dock (Oplaadstation)

1. Power Indicator Light (Stroomindicatielampje)
2. Power Adapter (Voedingsadapter)
3. Power Adapter Port (Voedingsadapter poort)
4. Charging Dock Pins (Oplaadstation pinnen)

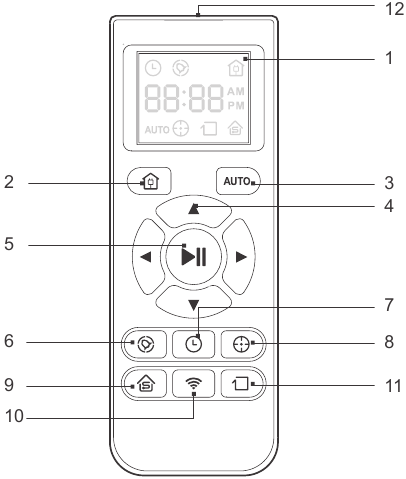

Remote Control (Afstandsbediening)

1. LCD Screen (LCD-scherm)
2. Return to Charger Mode Button (Terug naar oplader modusknop)
3. AUTO Mode Button (AUTO Modusknop)
4. Direction Control Buttons (Richting bedieningsknoppen)
5. START/PAUSE Button (START/PAUZE knop)
6. Time Scheduling Button (Tijdschema knop)
7. Set Current Time Button (Huidige tijd instellen knop)
8. Spot Cleaning Mode Button (Puntreiniging modusknop)
9. Single Room Mode Button (Enkele kamer modusknop)
10. Network Setup Button (Netwerk instelknop)
11. Edge Cleaning Mode Button (Randreiniging modusknop)
12. Infrared Emitter (Infrarood zender)

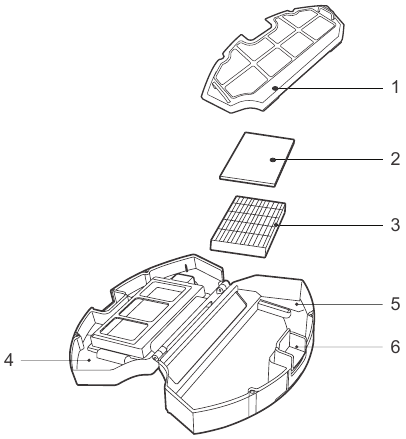

Dust Bin (Stofbak)

1. Filter Net (Filternet)
2. Sponge Filter (Sponsfilter)
3. High Efficiency Filter (Hoogrendement filter)
4. Dust Bin Cover (Stofbakdeksel)
5. Dust Bin (Stofbak)
6. Dust Bin Release Button (Stofbak ontgrendelingsknop)

Bediening en programmering

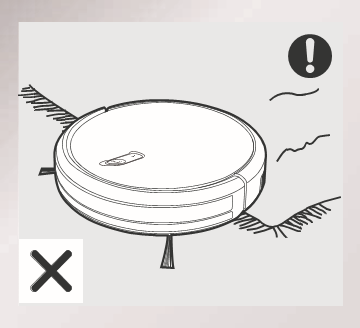

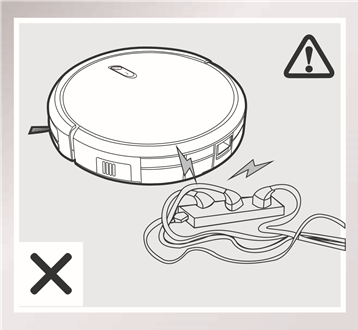

Opmerkingen vóór het schoonmaken

Neem, voordat u DEEBOT bedient, even de tijd om het schoon te maken gebied te bekijken en eventuele obstakels te verwijderen.

Verwijder stroomkabels en kleine objecten van de vloer die verstrikt kunnen raken in het product.

Het product is niet geschikt voor gebruik op hoogpolig tapijt. Voordat u het product in de buurt van een vloerkleed of op een laagpolig vloerkleed met randen met kwastjes gebruikt, vouwt u de randen van het vloerkleed onder zichzelf.

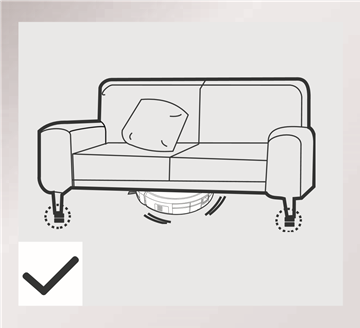

Houd er rekening mee dat de robot minimaal 8 cm (3") ruimte nodig heeft om zonder complicaties onder meubels schoon te maken.

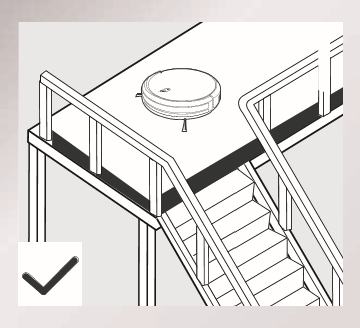

Als er een trede of trap in het schoon te maken gebied is, bedien DEEBOT dan om ervoor te zorgen dat de AntiDrop-sensoren de val kunnen detecteren. Het kan nodig zijn om een fysieke barrière aan de rand van de val te plaatsen om te voorkomen dat het apparaat over de rand valt.

Snel starten

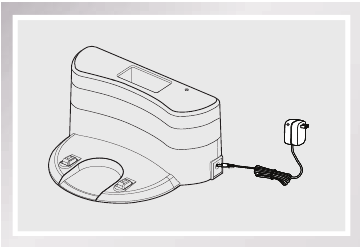

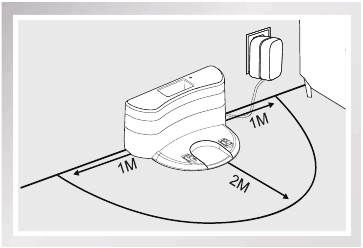

Plaatsing oplaadstation

• Sluit de voedingsadapter aan op het oplaadstation.

• Plaats het oplaadstation op een vlakke vloer tegen de muur met de basis loodrecht op de grond. Houd de directe omgeving 2 m (6,6') voor het oplaadstation en 1 m (3,3') aan beide zijden van het oplaadstation vrij van objecten en reflecterende oppervlakken.

• Steek de stekker van het oplaadstation in het stopcontact. Het stroomindicatielampje op het oplaadstation brandt.

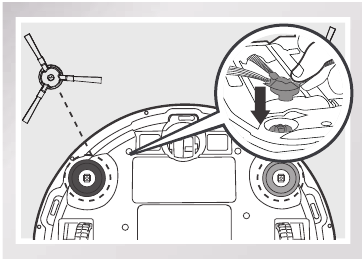

Zijborstels installeren

• Bevestig de zijborstels aan de onderkant van DEEBOT door een borstel in elke sleuf te drukken totdat deze vastklikt.

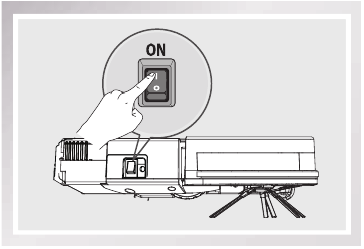

Inschakelen

• Zet de zijschakelaar van de robot in de AAN-stand (ON). "l" geeft AAN aan en "O" geeft UIT aan. DEEBOT is ingeschakeld wanneer de knop continu BLAUW brandt.


* Als DEEBOT niet aan het schoonmaken is, wordt aanbevolen om hem ingeschakeld en opgeladen te laten in plaats van uitgeschakeld.

DEEBOT opladen

• Plaats DEEBOT op het oplaadstation en zorg ervoor dat de oplaadcontacten op DEEBOT en de oplaadstationpinnen verbinding maken.

• Laad DEEBOT minstens 4 uur op voor het eerste gebruik.

* Zorg ervoor dat u de aan/uit-schakelaar van de robot inschakelt voordat u hem oplaadt.
* De knop knippert wanneer DEEBOT aan het opladen is. De knop stopt met branden nadat DEEBOT volledig is opgeladen.

Starten

• Druk op de knop op DEEBOT of de AUTO-modusknop op de afstandsbediening. DEEBOT begint onmiddellijk te werken in de AUTO-reinigingsmodus.






* Raadpleeg paragraaf 3.3 Selectie van de reinigingsmodus voor meer informatie over het kiezen van een andere reinigingsmodus.
* DEEBOT kan worden bestuurd met behulp van de richtingbedieningsknoppen op de afstandsbediening wanneer deze is gepauzeerd.

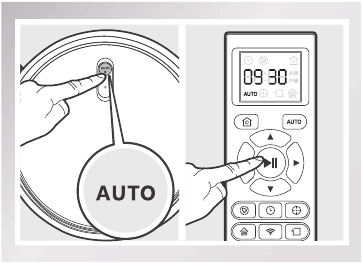

Pauzeren

• Pauzeer DEEBOT door op de knop op DEEBOT of de START/PAUZE-knop op de afstandsbediening te drukken.


* De AUTO-modusknop op het bedieningspaneel van de robot stopt met branden wanneer de robot langer dan 10 minuten is gepauzeerd. Druk op de AUTO-modusknop op de robot of druk op een willekeurige knop op de afstandsbediening om de DEEBOT onmiddellijk te starten.

Uitschakelen

• Zet de zijschakelaar van de robot in de AAN-stand (ON). "l" geeft AAN aan en "O" geeft UIT aan.


* Als DEEBOT niet aan het schoonmaken is, wordt aanbevolen om hem ingeschakeld en opgeladen te laten in plaats van uitgeschakeld.
* Voor modellen met app-connectiviteit kunnen verschillende functies worden uitgevoerd met behulp van de ECOVACS-app.

Selectie van de reinigingsmodus

DEEBOT heeft verschillende reinigingsmodi waaruit u kunt kiezen om verschillende vloeren effectief schoon te maken. Reinigingsmodi worden geselecteerd met behulp van de afstandsbediening.

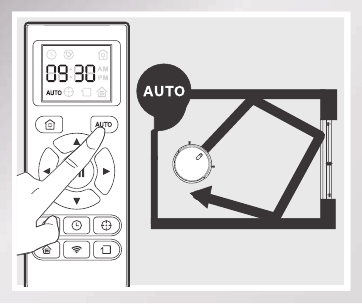

AUTO-reinigingsmodus

• Dit is de meest gebruikte modus. In de AUTO-reinigingsmodus maakt DEEBOT in een rechte lijn schoon en verandert van richting wanneer hij een obstakel tegenkomt.
• Om de AUTO-reinigingsmodus te starten, drukt u op de knop op DEEBOT of de AUTO-modusknop op de afstandsbediening.

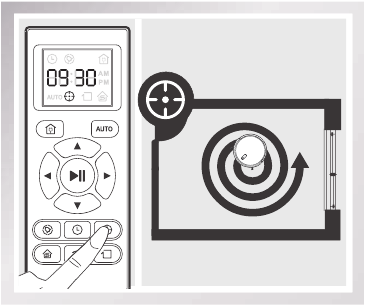

Spotreinigingsmodus (Minder dan 3 minuten)

• Deze modus is van toepassing op een gebied met een hoge concentratie vuil of stof. In de Spotreinigingsmodus richt DEEBOT zich op een specifiek gebied om schoon te maken. DEEBOT maakt het gebied in een spiraalpatroon schoon met behulp van MAX-zuigkracht en stopt wanneer de spotreiniging is voltooid.
• Om de spotreinigingsmodus te starten, drukt u op de knop Spotreinigingsmodus op de afstandsbediening.

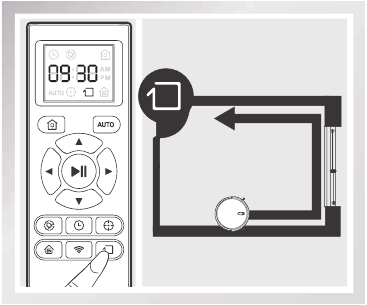

Randreinigingsmodus

• Deze modus is goed voor het reinigen van de randen en hoeken van een kamer. In de randreinigingsmodus reinigt DEEBOT langs een rand met behulp van MAX-zuigkracht (bijv. muur).
• Om de randreinigingsmodus te starten, drukt u op de knop Randreinigingsmodus op de afstandsbediening.

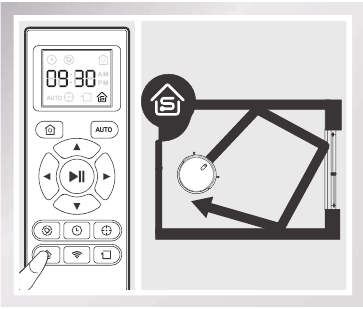

Modus enkele kamer

• Deze modus wordt gebruikt wanneer DEEBOT slechts één kamer hoeft schoon te maken. Om de modus voor het reinigen van een enkele kamer te starten, drukt u op de knop Modus enkele kamer op de afstandsbediening.


* De kamer moet worden afgesloten om de modus voor één kamer correct te laten functioneren. Sluit deuren naar de ingang en uitgang van de kamer om de kamer af te sluiten.
* Gebruik de app om de zuigkracht aan te passen van elke reinigingsmodus die al in werking is.

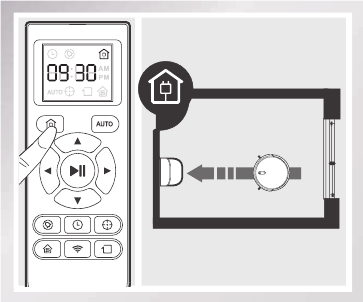

Modus terugkeren naar oplaadstation

• Wanneer de batterij bijna leeg is, schakelt DEEBOT automatisch over naar de modus Terugkeren naar oplaadstation en keert terug naar het oplaadstation om zichzelf op te laden.


* DEEBOT kan ook op elk moment worden teruggestuurd naar het oplaadstation door op de knop Terugkeren naar oplaadstation op de afstandsbediening te drukken.

De robot programmeren

DEEBOT heeft een functie voor tijdsplanning. DEEBOT kan worden geprogrammeerd om automatisch op een bepaald tijdstip schoon te maken met behulp van de afstandsbediening, zelfs als er niemand thuis is. De huidige tijd en de schoonmaaktijden worden gepland met behulp van de afstandsbediening.

* Alle geplande schoonmaakbeurten worden uitgevoerd in de AUTO-reinigingsmodus.
* De afstandsbediening gebruikt een 12-uursklok met "AM"- en "PM"-indicatoren.
* DEEBOT verliest de huidige tijd en het schema zodra deze is uitgeschakeld. Stel de huidige tijd opnieuw in en plan de schoonmaaktijd wanneer u de DEEBOT weer inschakelt.
* Het wordt aanbevolen om hem ingeschakeld en opgeladen te laten in plaats van uitgeschakeld.

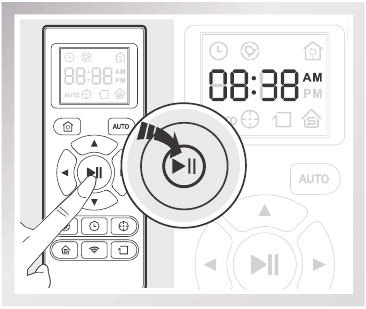

De huidige tijd instellen

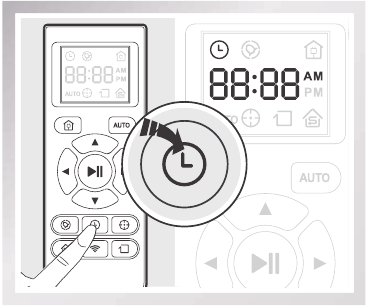

Druk op de knop op de afstandsbediening en het "uur" (eerste twee cijfers) knippert op het LCD-scherm van de afstandsbediening.

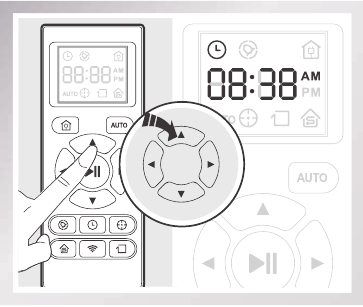

Druk op de omhoog en omlaag richtingbedieningsknoppen om het "uur"- en "minuut"-nummer aan te passen. Druk op de linker en rechter richtingbedieningsknoppen om te schakelen tussen "uur" en "minuut".

Druk op de knop op de afstandsbediening om de huidige tijd te bevestigen en op te slaan.

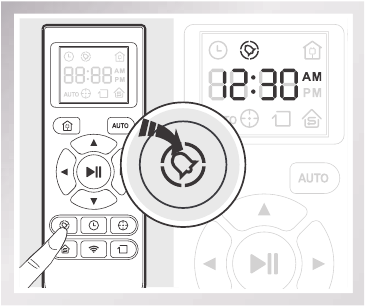

De schoonmaaktijd plannen met behulp van de afstandsbediening

Druk op de knop op de afstandsbediening en het "uur" (eerste twee cijfers) knippert op het scherm van de afstandsbediening.

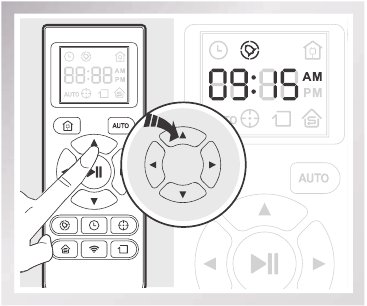

Druk op de omhoog en omlaag richtingbedieningsknoppen om het "uur"- en "minuut"-nummer aan te passen. Druk op de linker en rechter richtingbedieningsknoppen om te schakelen tussen "uur" en "minuut".

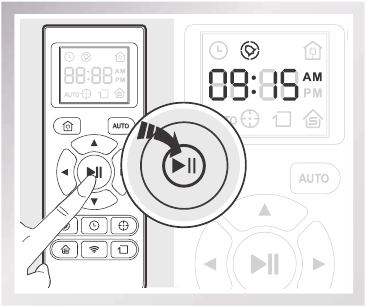

Druk op de knop op de afstandsbediening om de geplande schoonmaaktijd te bevestigen en op te slaan. DEEBOT piept. DEEBOT maakt elke dag automatisch schoon op de geplande schoonmaaktijd.

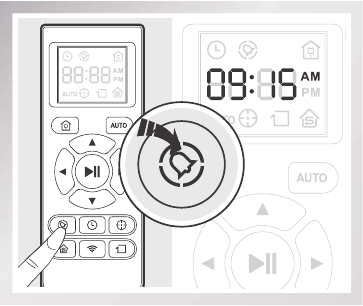

Geplande schoonmaaktijd annuleren met behulp van de afstandsbediening
Om de geplande schoonmaaktijd te annuleren, houdt u de knop 3 seconden ingedrukt totdat verdwijnt van het LED-scherm van de afstandsbediening en de robot piept. De geplande schoonmaaktijd is geannuleerd.

Indicatielampje en alarmgeluiden

Indicatielampje

Alarmgeluiden
Als DEEBOT een probleem detecteert, geeft hij alarmpieptonen en knippert de AUTO-modusknop ROOD of brandt ROOD.

Knippert ROOD:

Brandt continu ROOD:

Onderhoud

Schakel DEEBOT uit en trek de stekker van het laadstation uit het stopcontact voordat u gaat schoonmaken en onderhouden.

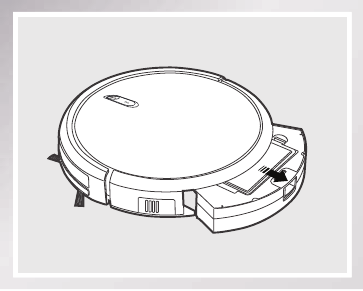

Stofbak en filters

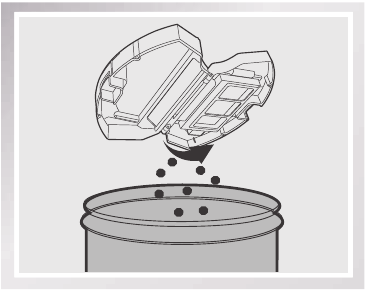

Verwijder de stofbak. Open het deksel van de stofbak en leeg de stofbak.

Verwijder het sponsfilter en het hoogrendementsfilter. Klop het hoogrendementsfilter schoon. Spoel het hoogrendementsfilter niet af onder water.

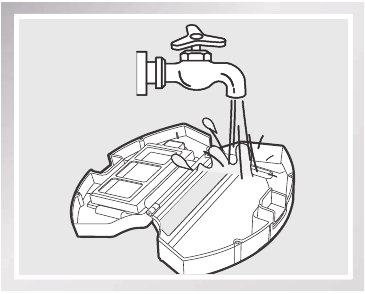

Spoel het sponsfilter, de stofbak en het filternet onder stromend water.

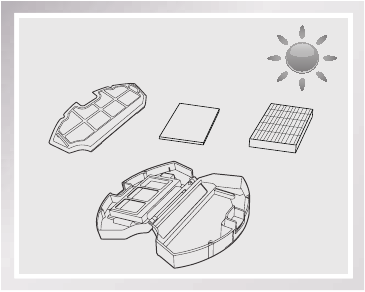

Droog het sponsfilter, de stofbak en het filternet volledig voordat u ze terugplaatst.

Hoofdborstel en zijborstels

* Er wordt een multifunctioneel reinigingsgereedschap meegeleverd voor eenvoudig onderhoud. Voorzichtig hanteren, dit reinigingsgereedschap heeft scherpe randen.

De hoofdborstel reinigen
Draai de robot om. Druk op beide knoppen op de afdekking van de hoofdborstel en verwijder deze.
Verwijder de hoofdborstel.
Gebruik het multifunctionele reinigingsgereedschap om haren die om de hoofdborstel zijn gewikkeld af te snijden en te verwijderen.

De zijborstels reinigen
Verwijder de zijborstels. Veeg de zijborstels en hun sleuven schoon met een droge doek.

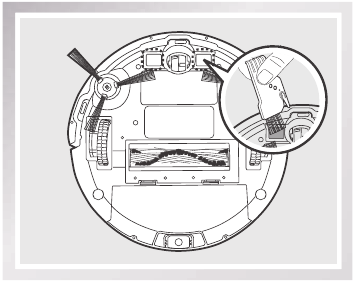

Andere componenten

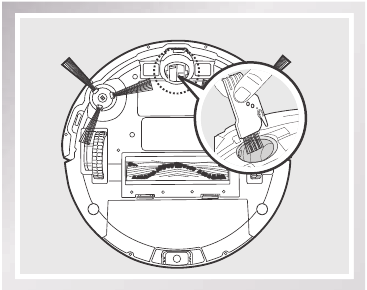

Gebruik het multifunctionele reinigingsgereedschap om haren die om het universele wiel zijn gewikkeld af te snijden en te verwijderen.

Veeg de anti-valsensoren schoon met de borstel of de vilten kant van het multifunctionele reinigingsgereedschap om hun effectiviteit te behouden.

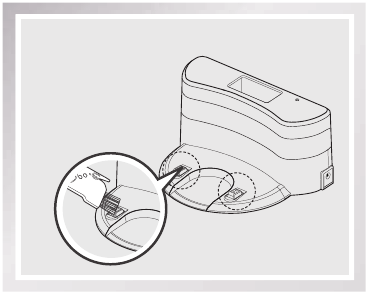

Veeg de oplaadcontacten en de pinnen van het laadstation schoon met de borstel van het multifunctionele reinigingsgereedschap of een droge, schone doek om hun effectiviteit te behouden.

Regelmatig onderhoud

Om DEEBOT optimaal te laten presteren, voert u het onderhoud en de vervanging uit volgens de volgende frequentie. Er wordt een multifunctioneel reinigingsgereedschap meegeleverd voor eenvoudig onderhoud. Voorzichtig hanteren, dit reinigingsgereedschap heeft scherpe randen.

Opmerking: ECOVACS produceert diverse vervangingsonderdelen en samenstellingen. Neem contact op met de klantenservice voor meer informatie over vervangingsonderdelen.

Probleemoplossing

Gebruik deze tabel om veelvoorkomende problemen met DEEBOT op te lossen.

EU-conformiteitsverklaring

Documentnummer: 0015
Fabrikant: Ecovacs Robotics Co., Ltd.
Adres: No.18, Youxiang Road, Wuzhong District, Suzhou City, Jiangsu Province, China.
Wij verklaren hierbij dat de volgende producten die hieronder worden vermeld, in overeenstemming zijn met de bepalingen in de laatste versie van EG in dit document.

Productaanduiding: Automatische batterijgevoede reiniger
Merk:
Model: DN622,DN622.XX(X=0-9, geeft verschillende kleuren/accessoires weer)
Specificatie: Elektrische apparaten voor huishoudelijk en soortgelijk gebruik

EG-voorschriften of richtlijnen:
RED-richtlijn 2014/53/EU
RoHS-richtlijn 2011/65/EU
WEEE-richtlijn 2002/96/EG
REACH-richtlijn 1907/2006/EG
Eco-designrichtlijn 2009/125/EG

Normen waarmee het product in overeenstemming is:
EN 60335-2-2:2010 + A11:2012 + A1:2013
EN 60335-1:2012+A11:2014+AC:2014
EN 60335-2-29:2004 + A2:2010
EN 62233:2008
EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 300 328 V2.1.1
EN 301 489-1 V2.1.1
EN 301 489-17 V3.1.1
EN 62311:2008
IEC62321:2008
EN 50564: 2011

Ecovacs Robotics Co., Ltd.
No. 18 You Xiang Road, Wuzhong District,
Suzhou City, Jiangsu Province, P.R.China

Referenties

• Robotstofzuigers | Automatische schoonmaakrobots - ECOVACS US

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

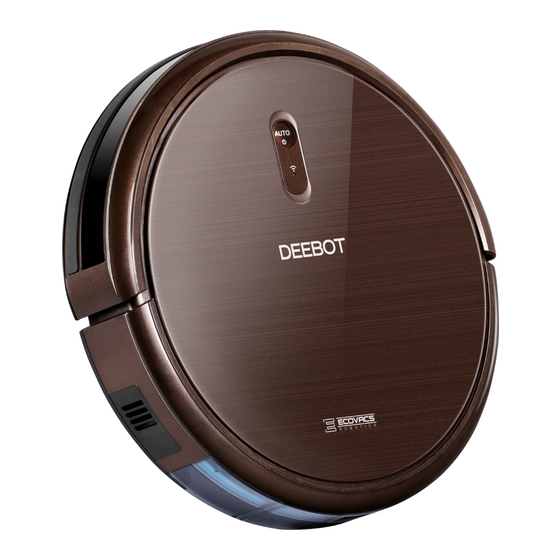

Download ECOVACS DEEBOT N79S Handleiding

Beschikbare talen
