ECOVACS DEEBOT OZMO 937 - Robotstofzuiger Handleiding

Inhoud van de verpakking en technische specificaties

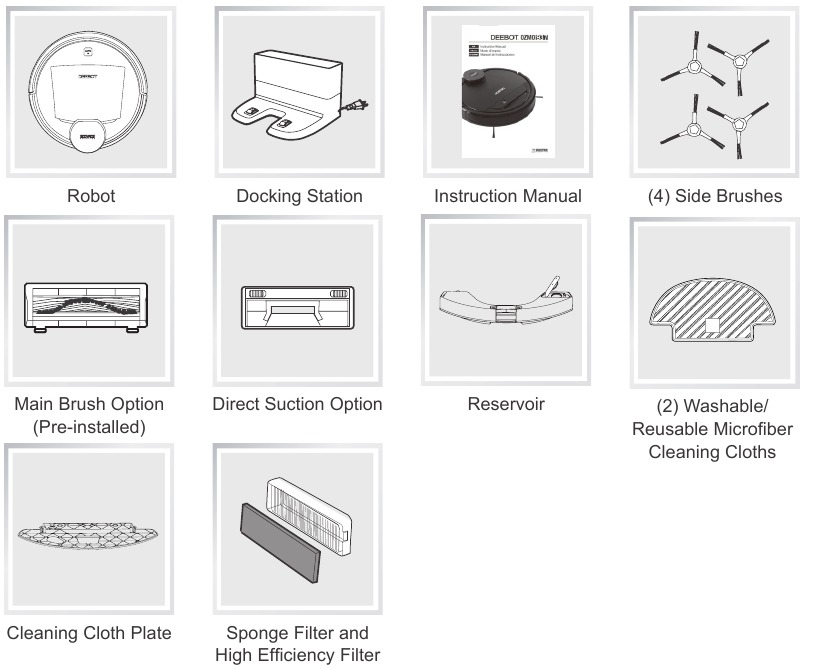

Inhoud van de verpakking

Let op: Figuren en illustraties zijn alleen ter referentie en kunnen afwijken van het daadwerkelijke uiterlijk van het product. Productontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Specificaties

* Technische en ontwerp specificaties kunnen worden gewijzigd in de loop van continue productverbetering.

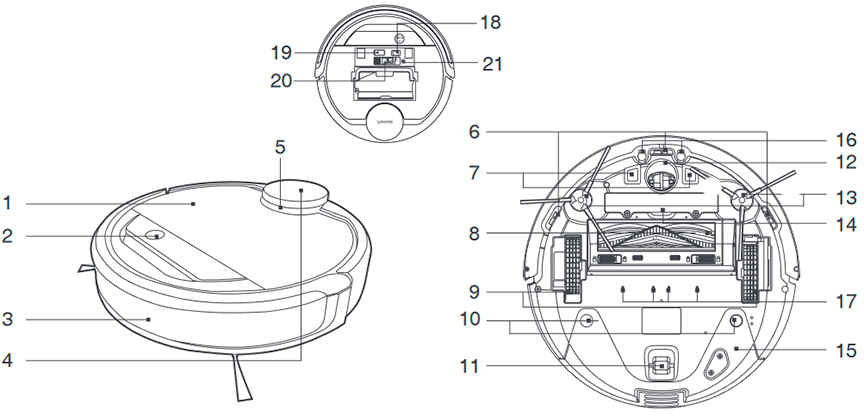

Productdiagram

Robot

1. Bovenklep
2. Bedieningspaneel
3. Anti-botsingssensoren en bumper
4. LDS (Laser Distance Sensor)
5. LDS Bumper
6. Anti-val sensoren
7. Oplaadcontacten
8. Hoofdborstel optie
9. Aandrijfwielen
10. Reservoir sleuven
11. Rollerwiel
12. Universeel Wiel
13. Zijborstels
14. Batterijpakket
15. Reservoir
16. Tapijtdetectie sensor
17. Wateruitlaten
18. Aan/uit-schakelaar
19. Upgrade poort
20. Multifunctioneel reinigingsgereedschap
21. RESET-knop

Bedieningspaneel

1. Statusindicatielampje
2. Wi-Fi-indicatielampje
3. AUTO Mode Button (AUTO Modus Knop)

Docking Station

1. Infrarood Signaal Generatoren
2. Docking Station Pinnen

Stofbak

1. Hoogrendementfilter
2. Sponsfilter
3. Stofbakvergrendeling
4. Stofbakdeksel
5. Stofbakhandvat

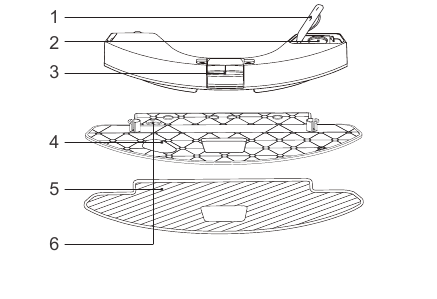

Geavanceerd OZMO Dweilsysteem

1. Waterinlaatdeksel
2. Waterinlaat
3. Reservoir ontgrendelknop
4. Reinigingsdoekplaat
5. Wasbare/Herbruikbare Microvezel Reinigingsdoek
6. Magneet

Bediening en programmering

Opmerkingen vóór het reinigen

Gebruik DEEBOT niet op natte oppervlakken of oppervlakken met stilstaand water.
DEEBOT maakt gebruik van SMART NAVI-technologie (een gepatenteerd laser scanning- en mappingsysteem) om een kaart van de thuisomgeving te scannen en te genereren. Neem, voordat u DEEBOT bedient, even de tijd om het te reinigen gebied te inspecteren en eventuele obstakels te verwijderen.

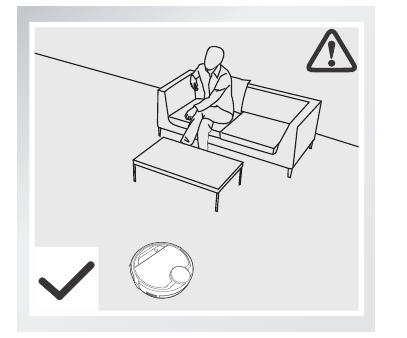

Houd toezicht op DEEBOT tijdens de eerste reiniging en help indien er een probleem is.

Voordat u het product gebruikt op een vloerkleed met versierde randen, vouwt u de randen van het vloerkleed onder zichzelf.

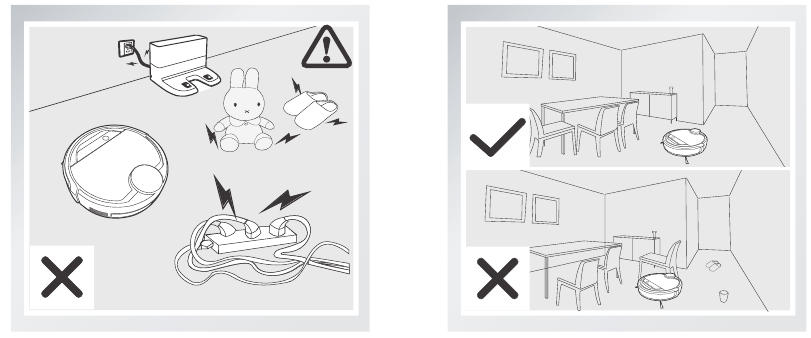

Verwijder stroomkabels en kleine voorwerpen van de vloer die verstrikt kunnen raken in het product, en ruim het schoon te maken gebied op om meubels zoals stoelen op hun juiste plaats te zetten.

Als er een opstap of trap in het schoon te maken gebied is, bedien dan DEEBOT om ervoor te zorgen dat zijn Anti-Drop Sensors de val kunnen detecteren. Het kan nodig zijn om een fysieke barrière aan de rand van de val te plaatsen om te voorkomen dat het apparaat over de rand valt.

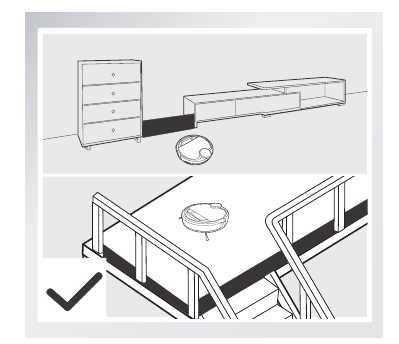

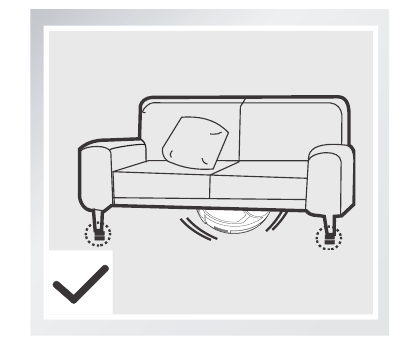

Houd er rekening mee dat DEEBOT minstens 11 cm (4,3 inch) vrije ruimte nodig heeft om zonder complicaties onder meubels te reinigen.

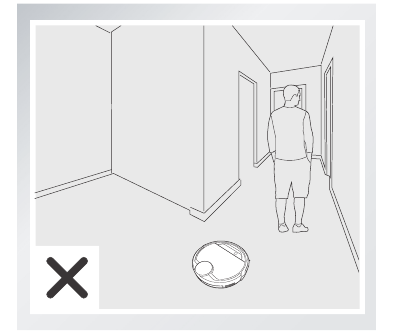

Als er een opstap of trap in de reiniging is, ga dan niet in smalle ruimtes staan, zoals gangen, anders kan DEEBOT het schoon te maken gebied mogelijk niet identificeren.

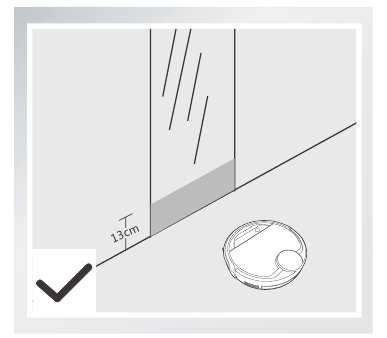

Bedek reflecterende oppervlakken op 13 cm (5,1 inch) van de grond.

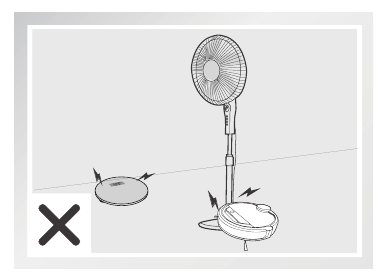

Houd er rekening mee dat DEEBOT op objecten van minder dan 1,5 cm (0,6 inch) hoogte kan klimmen. Verwijder deze objecten indien mogelijk.

Snelstartgids

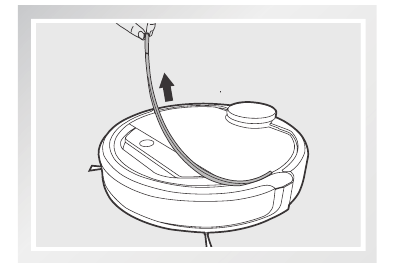

• Verwijder voor gebruik de beschermstrip van de bumper van de robot.


1. Plaatsing van het oplaadstation
   • Plaats het oplaadstation op een vlakke vloer tegen de muur met de basis loodrecht op de grond. Houd de directe omgeving 1,5 m (5') voor de oplader en 0,5 m (1,6') aan beide zijden van de oplader vrij van objecten en reflecterende oppervlakken.

   • Steek de stekker van het oplaadstation in het stopcontact.

     * Wijzig de locatie van het oplaadstation niet zodra DEEBOT de omgeving heeft gescand. Als het nodig is om het oplaadstation te verplaatsen, schakel dan DEEBOT uit en vervolgens weer IN, zodat DEEBOT de omgeving opnieuw kan scannen. U kunt ook de ECOVACS-app gebruiken om de robot te instrueren de omgeving opnieuw te scannen.
2. Zijborstels installeren

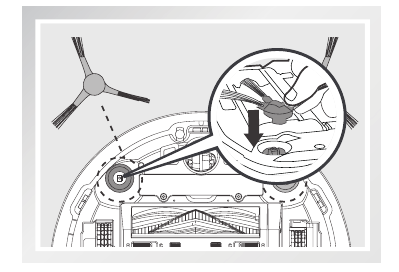

   • Bevestig de zijborstels aan de onderkant van DEEBOT door een borstel in elke sleuf met de bijpassende kleur te drukken totdat deze vastklikt.

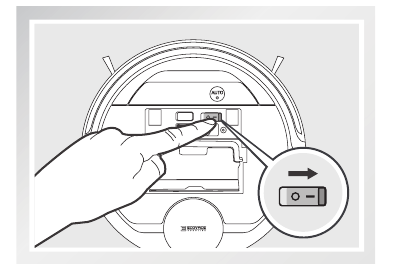

3. Inschakelen
   • Open de bovenklep. Zet de aan/uit-schakelaar in de AAN-stand. "I"=inschakelen; "O"=uitschakelen. Het bedieningspaneel licht op en DEEBOT speelt een muziekje af. DEEBOT is ingeschakeld wanneer het bedieningspaneel verlicht blijft.
     * Als DEEBOT niet aan het schoonmaken is, wordt aangeraden om hem AAN en op te laden te houden in plaats van uitgeschakeld.

4. DEEBOT opladen

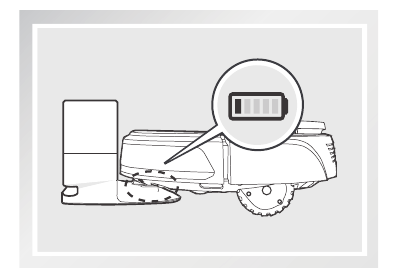

   • Plaats DEEBOT op het oplaadstation en zorg ervoor dat de oplaadcontacten op DEEBOT en de oplaadstationpinnen verbinding maken.
   • Laad DEEBOT voor het eerste gebruik minstens 4 uur op.

     * Zorg ervoor dat de aan/uit-schakelaar is ingeschakeld voordat u gaat opladen. ("O" geeft UIT aan en "I" geeft AAN aan).
     * De AUTO-modusknop knippert langzaam wanneer DEEBOT oplaadt. De AUTO-modusknop stopt met gloeien wanneer DEEBOT volledig is opgeladen.
     * Wanneer DEEBOT de reinigingscyclus voltooit of wanneer het batterijvermogen laag wordt, keert DEEBOT automatisch terug naar het oplaadstation om zichzelf op te laden. DEEBOT kan ook op elk moment terug naar het oplaadstation worden gestuurd met behulp van de ECOVACS-app of door de AUTO-knop op de robot 3 seconden ingedrukt te houden.
     * Leeg eventueel resterend water uit het reservoir en verwijder de reinigingsdoekplaat voordat u DEEBOT oplaadt.
5. Start (Starten)

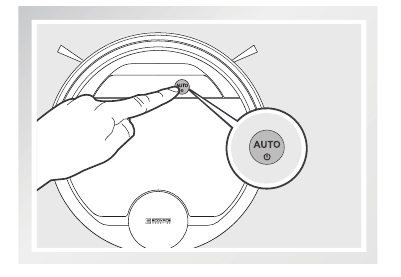

   • Druk op de AUTO-modusknop op DEEBOT. DEEBOT beweegt zich voort om de omgeving te scannen en de kaart op te bouwen en begint tegelijkertijd in de AUTO-reinigingsmodus te werken.

6. Pauze (Pauze)
   • Pauzeer DEEBOT door op de AUTO-modusknop op de robot te drukken.

     * Het bedieningspaneel van de robot stopt met gloeien nadat de robot langer dan 10 minuten is gepauzeerd. Druk op de AUTO-modusknop op DEEBOT om de robot te activeren.

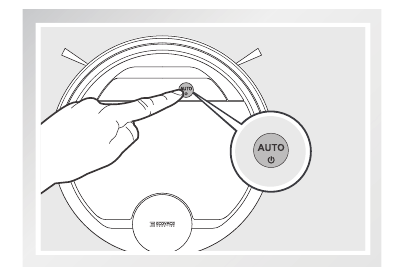

7. Uitschakelen (Uitschakelen)

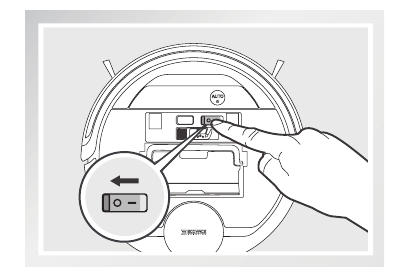

   • Pauzeer DEEBOT. Open de bovenklep van de robot. Zet de aan/uit-schakelaar in de UIT-stand om uit te schakelen. "I"=inschakelen; "O"=uitschakelen.

     * Als DEEBOT niet werkt, wordt aangeraden om hem AAN en op te laden te houden.
     * Voor modellen met app-connectiviteit kunnen verschillende functies worden uitgevoerd met behulp van de ECOVACS-app.

Selectie reinigingsmodus

DEEBOT heeft verschillende reinigingsmodi om uit te kiezen om verschillende vloeren effectief te reinigen. Reinigingsmodi worden geselecteerd met behulp van de of ECOVACS-app.

1. AUTO-reinigingsmodus
   • Dit is de meest gebruikte modus. In de AUTO-reinigingsmodus reinigt DEEBOT in een heen en weer gaand rechte lijnpatroon.

2. Aangepaste reinigingsmodus
   • Deze modus is flexibel, zodat u elk gebied in uw huis kunt kiezen om schoon te maken met behulp van de ECOVACS-app.
3. Gebiedreinigingsmodus
   • Nadat DEEBOT de omgeving heeft gescand en in kaart heeft gebracht, kunnen specifieke gebieden op de kaart worden geselecteerd om te worden gereinigd met de gebiedreinigingsmodus met behulp van de ECOVACS-app

De robot programmeren

Tijdschema
DEEBOT kan wekelijks worden geprogrammeerd om meerdere keren per dag op specifieke tijden schoon te maken met behulp van de ECOVACS-app.

Aanvullende instellingen

Virtuele grens

Een virtuele grens blokkeert DEEBOT om een bepaald gebied schoon te maken. De virtuele grens kan worden ingesteld met behulp van de ECOVACS-app.

Functie voor voortgezet reinigen

Wanneer de functie voor voortgezet reinigen is ingeschakeld, keert DEEBOT, zodra hij volledig is opgeladen, automatisch terug en blijft hij het niet-schoongemaakte gebied schoonmaken dat niet tijdens de laatste reinigingstaak is voltooid.

Optioneel OZMO-dweilsysteem

DEEBOT heeft een optioneel OZMO-dweilsysteem dat gebruikmaakt van een wasbare/herbruikbare microvezel reinigingsdoek en een reinigingsdoekplaat die is bevestigd aan een gepatenteerd reservoir. De wasbare/herbruikbare microvezel reinigingsdoek dweilt automatisch vochtig en droogt vervolgens de vloer tot een brandschone staat.

* Bij gebruik van het dweilsysteem detecteert en vermijdt DEEBOT automatisch het tapijt.
* Nadat DEEBOT klaar is met dweilen, leegt u eventueel resterend water uit het reservoir.
* Leeg eventueel resterend water uit het reservoir en verwijder de reinigingsdoekplaat voordat u DEEBOT oplaadt. * Houd het reservoir altijd geïnstalleerd wanneer de robot aan het reinigen of opladen is.

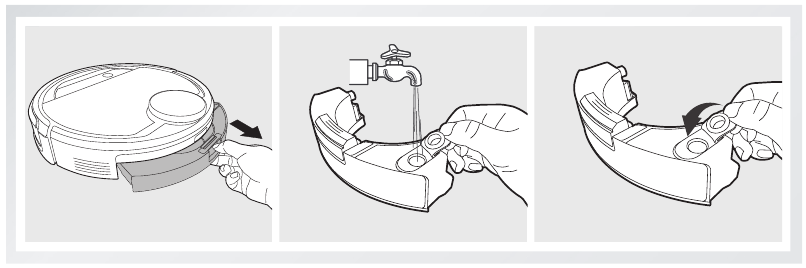

1. Water toevoegen aan het reservoir

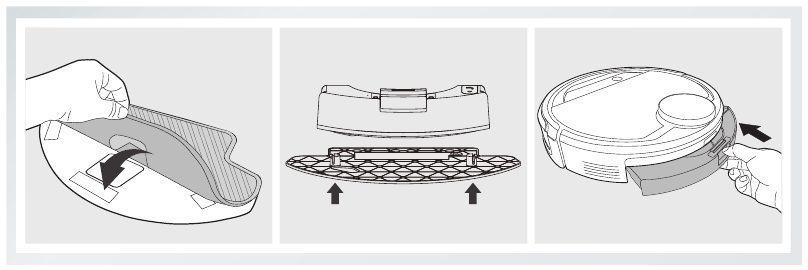

2. Reinigingsdoek bevestigen; Reinigingsdoekplaat en het reservoir installeren.

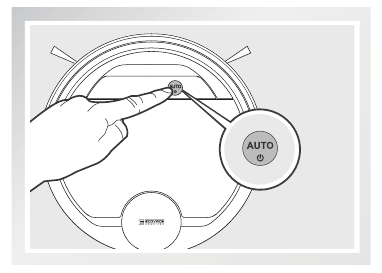

3. Starten (Starten)
   Selecteer de gewenste reinigingsmodus. DEEBOT veegt, tilt, stofzuigt, dweilt en droogt in de geselecteerde modus.


Een zuigoptie kiezen

De robot heeft 2 verwisselbare zuigopties voor uw gemak.

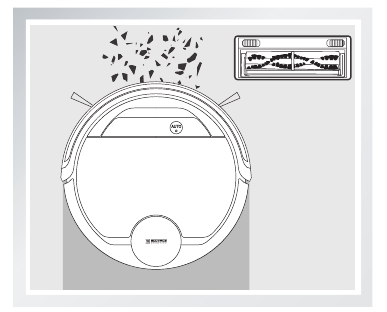

Hoofdborsteloptie: De beste keuze voor diepe reiniging met een combinatie van de hoofdborstel en een sterke zuigkracht. De hoofdborsteloptie is vooraf geïnstalleerd in DEEBOT.

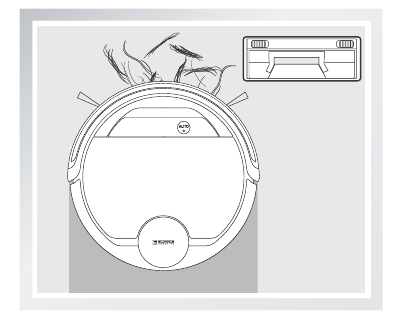

Directe zuigoptie: De beste keuze voor dagelijkse reiniging met de hoofdborstel verwijderd voor directe zuigkracht. Deze zuigoptie is speciaal ontworpen om haren op te pakken zonder te verstrikken.

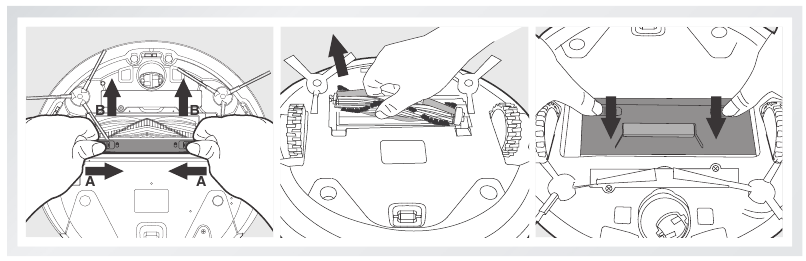

De directe zuigoptie installeren

Draai de robot om. Druk op beide knoppen op de hoofdborsteloptie en verwijder de hoofdborstelafdekking. Verwijder de hoofdborstel.
Lijn de lipjes van de directe zuigoptie uit met de sleuven aan de onderkant van de robot. Druk totdat het onderdeel op zijn plaats klikt.

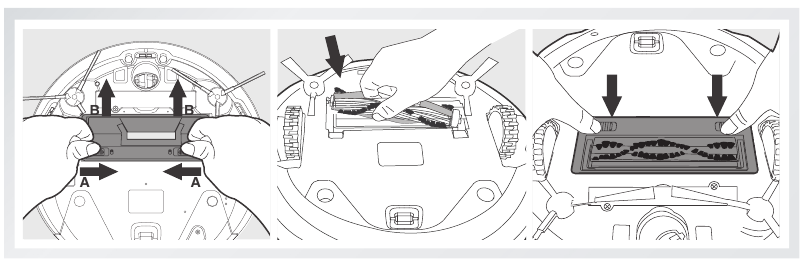

De hoofdborsteloptie installeren

Draai de robot om. Druk op beide knoppen op de directe zuigoptie en verwijder de directe zuigoptie. Plaats de hoofdborstel in de onderkant van de robot.
Lijn de lipjes van de hoofdborstelafdekking uit met de sleuven aan de onderkant van de robot. Druk totdat het onderdeel op zijn plaats klikt.

Onderhoud

Voordat u reiniging en onderhoud aan DEEBOT uitvoert, schakelt u de robot UIT en haalt u de stekker van het Docking Station uit het stopcontact.

OZMO Dweilsysteem

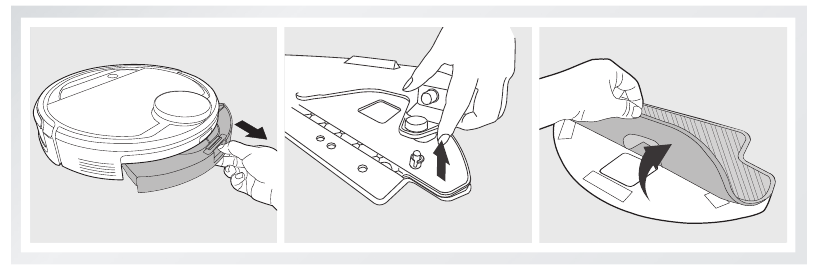

Nadat DEEBOT klaar is met dweilen, verwijdert u het reservoir van DEEBOT en onderhoudt u het reservoir, de reinigingsdoek en de reinigingsdoekplaat onmiddellijk.
Druk op de ontgrendelknop en trek om het reservoir te verwijderen. Verwijder de reinigingsdoekplaat en de reinigingsdoek.

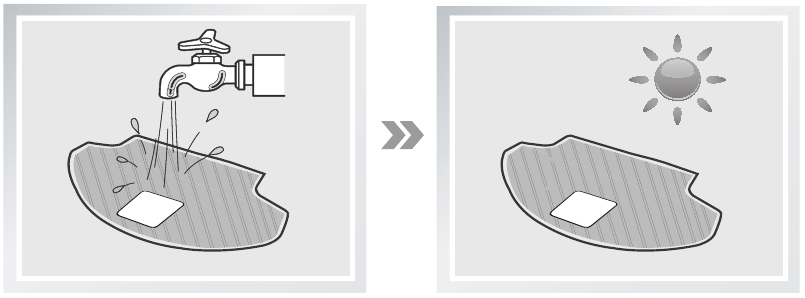

Was de reinigingsdoek en leg hem plat te drogen.

Giet eventueel achtergebleven water uit het reservoir.

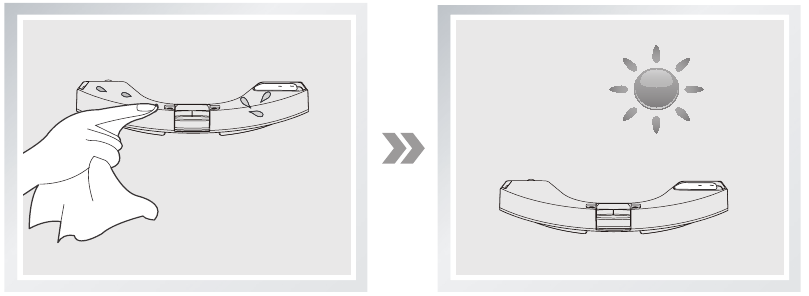

Veeg de buitenkant van het reservoir af met een droge doek en leg hem plat te drogen. Vermijd direct zonlicht.

Stofbak en filters

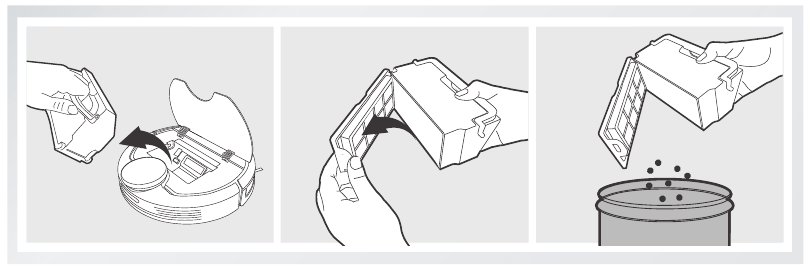

Open de bovenklep van de robot en verwijder de stofbak. Open de stofbakvergrendeling en leeg de stofbak.

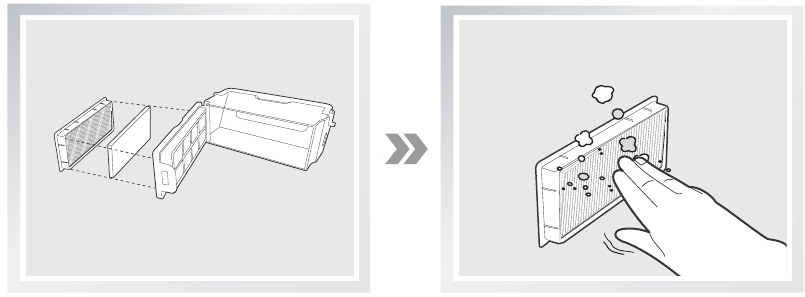

Verwijder de filters. Klop het High Efficiency Filter schoon. Spoel het High Efficiency Filter niet af onder water.

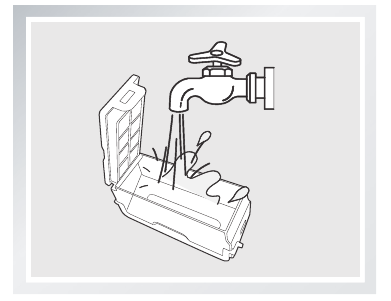

Spoel de stofbak en het filternet onder stromend water.

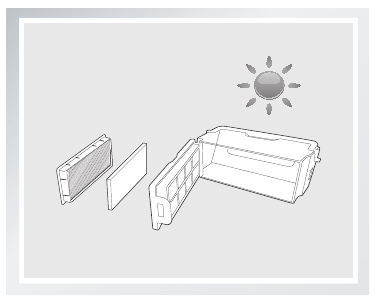

Droog de stofbak en het filternet volledig voordat u ze terugplaatst.

Hoofdborstel, directe zuigoptie en zijborstels

* Er wordt een multifunctioneel reinigingsgereedschap meegeleverd voor eenvoudig onderhoud. Behandel het met zorg, dit reinigingsgereedschap heeft scherpe randen.

Hoofdborstel

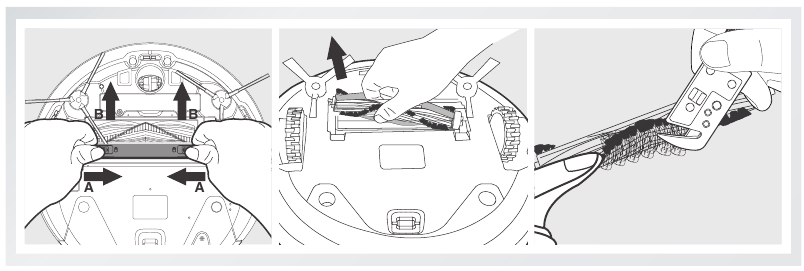

Draai de robot om. Druk op beide knoppen op de Main Brush Option (Hoofdborsteloptie) en verwijder de Main Brush (Hoofdborstel) -afdekking. Verwijder de Main Brush (Hoofdborstel). Gebruik het multifunctionele reinigingsgereedschap om eventuele haren die om de Main Brush (Hoofdborstel) zijn gewikkeld, af te snijden en te verwijderen. Verwijder alle verwarde haren of vuil van de Main Brush (Hoofdborstel).

Directe zuigoptie

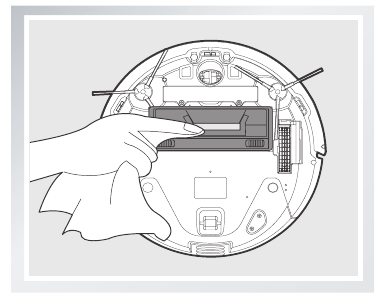

Veeg de Direct Suction Option (Directe zuigoptie) schoon met een droge doek.

Zijborstels

Verwijder de zijborstels. Verwijder eventuele haren of vuil dat rond de zijborstels is gewikkeld met het meegeleverde multifunctionele reinigingsgereedschap en veeg de sleuven af met een schone doek.

Andere componenten

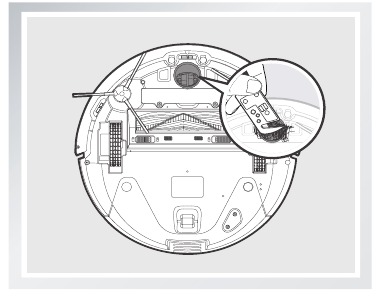

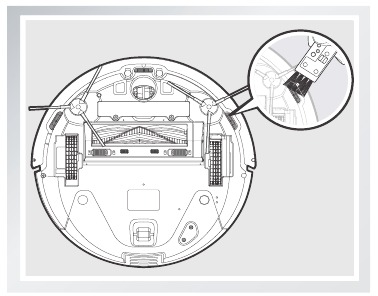

Gebruik het multifunctionele reinigingsgereedschap om eventuele haren die om het universele wiel zijn gewikkeld, af te snijden en te verwijderen.

Veeg de anti-valsensoren af met de borstel van het multifunctionele reinigingsgereedschap om hun effectiviteit te behouden.

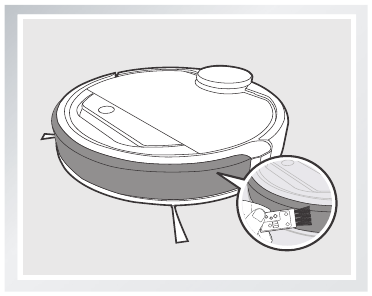

Veeg de bumper af met de borstel van het multifunctionele reinigingsgereedschap.

* Voordat u de oplaadcontacten en dockingstationpinnen van de robot reinigt, schakelt u de robot UIT en haalt u de stekker van het dockingstation uit het stopcontact.

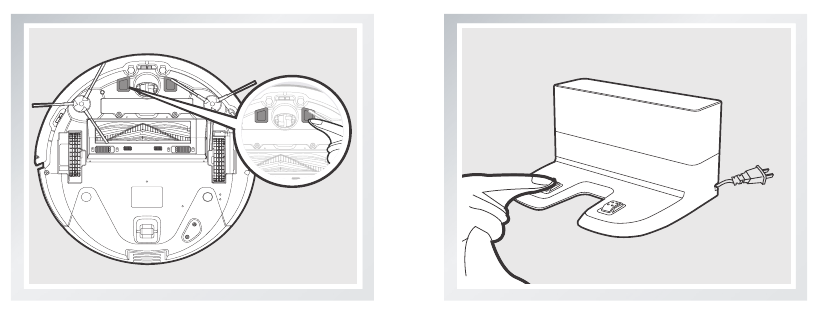

Veeg de oplaadcontacten en dockingstationpinnen van de robot af met een droge doek om hun effectiviteit te behouden.

Regelmatig onderhoud

Om DEEBOT optimaal te laten werken, voert u het onderhoud en de vervanging uit volgens de volgende frequentie. Er wordt een multifunctioneel reinigingsgereedschap meegeleverd voor eenvoudig onderhoud. Behandel het met zorg, dit reinigingsgereedschap heeft scherpe randen.

Opmerking: ECOVACS produceert verschillende vervangingsonderdelen en samenstellingen. Neem contact op met de klantenservice voor meer informatie over vervangingsonderdelen.
