ECOVACS DEEBOT 500 - Robotstofzuiger Handleiding

Inhoud

1 Inhoud van de verpakking
2 Productdiagram
3 Bediening en programmering
4 Onderhoud
5 Indicatorlampje en alarmgeluiden
6 Probleemoplossing
7 Technische specificaties
8 Referenties
9 Download handleiding
10 In andere talen

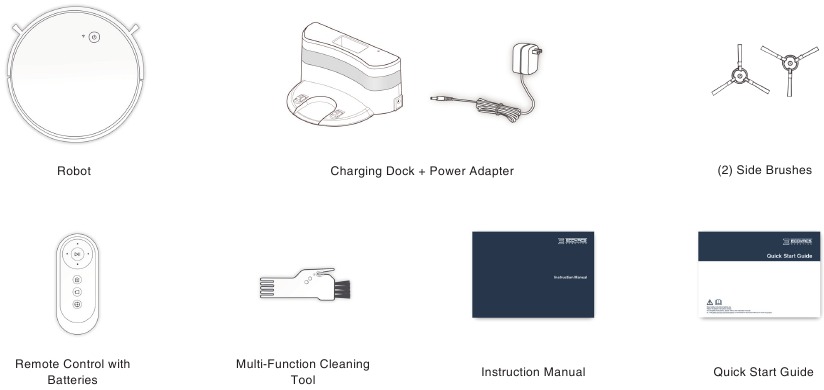

Inhoud van de verpakking

Let op: Figuren en illustraties zijn alleen ter referentie en kunnen afwijken van het werkelijke uiterlijk van het product. Productontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Productdiagram

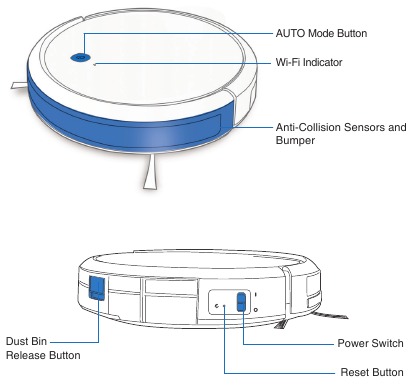

Hoofdeenheid

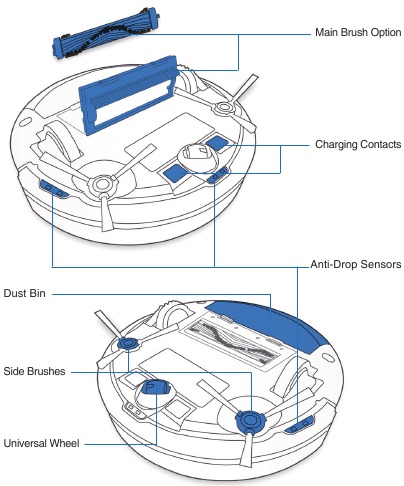

Onderaanzicht

Oplaadstation

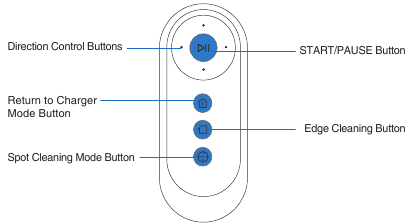

Afstandsbediening

Bediening en programmering

Opmerkingen voor het reinigen

Gebruik de DEEBOT niet op natte oppervlakken of oppervlakken met stilstaand water.

Vouw de randen van het vloerkleed onder voordat u het product gebruikt op een vloerkleed met randen met kwastjes.

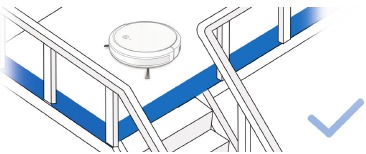

Het kan nodig zijn om een fysieke barrière aan de rand van een afstap te plaatsen om te voorkomen dat het apparaat over de rand valt.

Ruim het te reinigen gebied op door meubels, zoals stoelen, op de juiste plaats te zetten.

Verwijder stroomkabels en kleine voorwerpen van de vloer waar de robot door gehinderd kan worden.

Voorbereiding

Verwijder beschermstrip
Steek de adapter in het stopcontact
Plaatsing oplaadstation
Installeer zijborstels
Inschakelen
Laad DEEBOT op

Let op: Wanneer DEEBOT de reinigingscyclus voltooit of wanneer de batterij bijna leeg is, keert DEEBOT automatisch terug naar het oplaadstation om zichzelf op te laden.

Reinigingsmodus selecteren

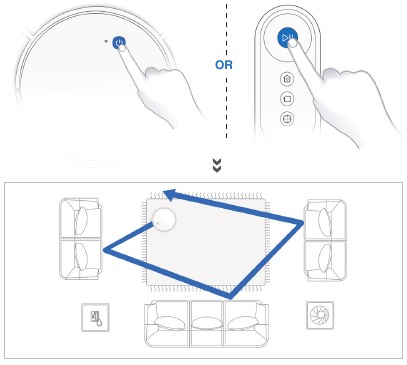

AUTO-reinigingsmodus
Een willekeurig reinigingspatroon (geoptimaliseerd voor tapijten) wordt standaard geselecteerd.

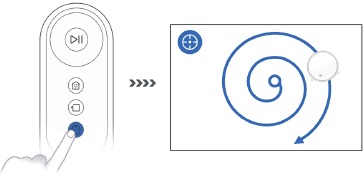

Spotreinigingsmodus (minder dan 3 minuten)
Randreinigingsmodus

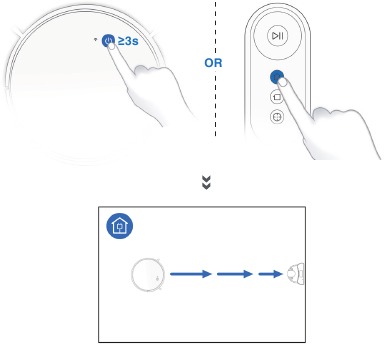

Terugkeren naar oplaadstation

Alle bovengenoemde functies kunnen worden ingeschakeld in de app. Download de ECOVACS-app om toegang te krijgen tot meer functies, waaronder randreiniging, geplande reiniging, enz.

Pauzeren, activeren, uitschakelen

Pauze (Pauzeren)
Let op: Het bedieningspaneel van de robot stopt met gloeien nadat de robot enkele minuten is gepauzeerd. Druk op de AUTO-modusknop op DEEBOT om de robot te activeren.
Activeren
Druk op de AUTO-knop op DEEBOT om deze te activeren
Uitschakelen (Uitschakelen)
Let op: Wanneer DEEBOT niet werkt, wordt aanbevolen om hem ingeschakeld en opgeladen te houden.

Onderhoud

Voordat u reinigings- en onderhoudstaken op DEEBOT uitvoert, schakelt u de robot uit en koppelt u het oplaadstation los.

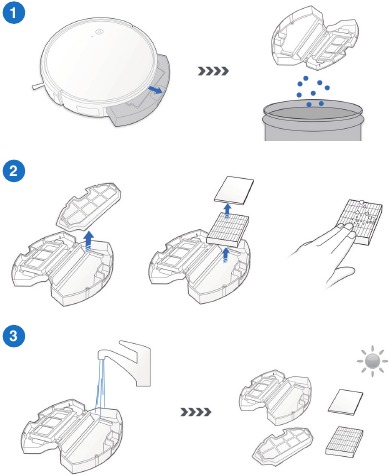

Stofbak en filters

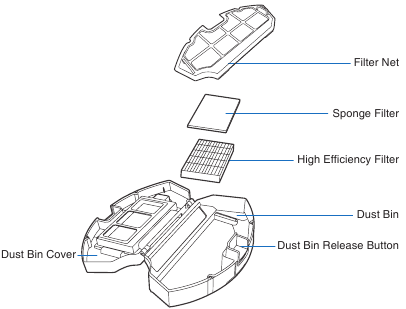

Stofbak

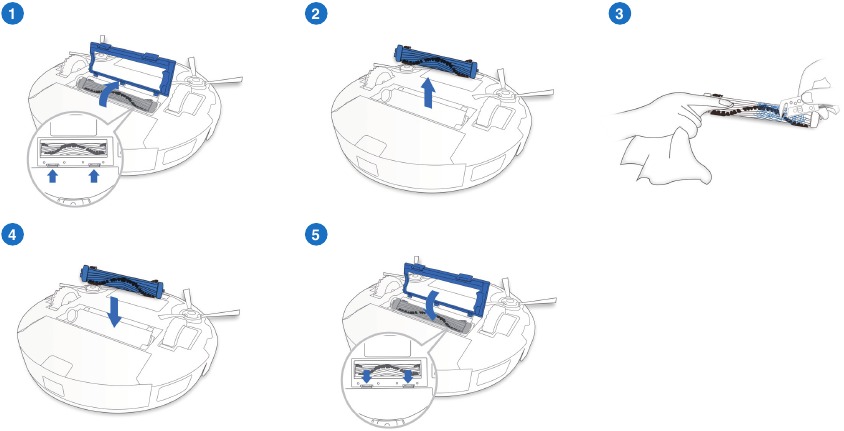

Hoofdborstel

Let op: Een multifunctioneel reinigingsgereedschap wordt meegeleverd voor eenvoudig onderhoud. Voorzichtig hanteren, dit reinigingsgereedschap heeft scherpe randen.

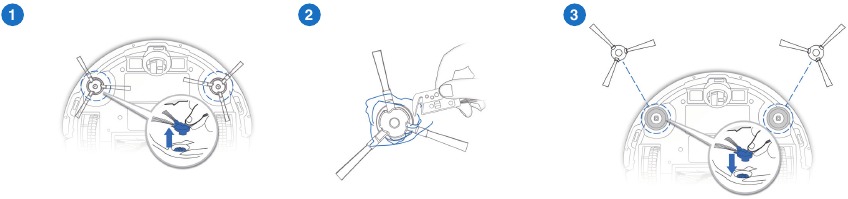

Zijborstels

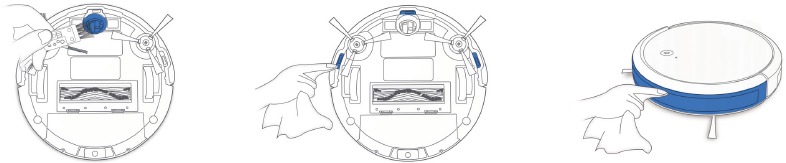

Andere componenten

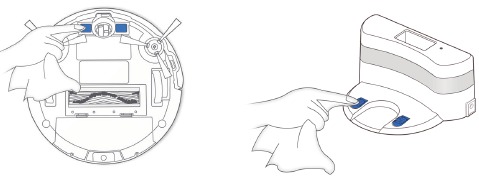

Let op: Voordat u de oplaadcontacten en oplaadstationpinnen van de robot reinigt, schakelt u de robot uit en koppelt u het oplaadstation los.

Regelmatig onderhoud

Om DEEBOT optimaal te laten presteren, voert u onderhoudstaken uit en vervangt u onderdelen met de volgende frequenties:

Robotonderdeel	Onderhoudsfrequentie	Vervangingsfrequentie
Zijborstel	Eens per 2 weken	Elke 3-6 maanden
Hoofdborstel	Eens per week	Elke 6-12 maanden
Sponsfilter/hoogrendementsfilter	Eens per week	Elke 3-6 maanden
Universele wiel anti-val sensoren bumper oplaadcontacten oplaadstation pinnen	Eens per week	/

Een multifunctioneel reinigingsgereedschap wordt meegeleverd voor eenvoudig onderhoud. Voorzichtig hanteren, dit reinigingsgereedschap heeft scherpe randen.
Let op: ECOVACS produceert verschillende vervangingsonderdelen en fittingen. Neem contact op met de klantenservice voor meer informatie over vervangingsonderdelen.

Indicatorlampje en alarmgeluiden

DEEBOT zal u vertellen dat er iets mis is met een alarmindicatorlampje en geluiden. Meer gedetailleerde ondersteuning is beschikbaar via de ECOVACS-app en de online website.

Indicatorlampje
Scenario		Indicatorlampje
De robot is aan het schoonmaken		AUTO-modusknop gloeit continu WIT
De robot is aan het opladen		AUTO-modusknop knippert WIT
De batterij van de robot is bijna leeg		AUTO-modusknop gloeit continu ROOD
De robot heeft een probleem		AUTO-modusknop knippert ROOD
Alarmgeluiden
Alarmgeluid	Problemen	Oplossing
Een pieptoon	De hoofdborstel of zijborstel is verstrikt.	Reinig de hoofdborstel of zijborstel zoals vermeld in het onderhoudsgedeelte.
Twee pieptonen	Storing in de anti-val sensor	Gebruik een reinigingsdoek om de anti-val sensor schoon te vegen.
Continue pieptonen	De robot is opgehangen of de aandrijfwielen zijn verstrikt.	Zet de robot terug op de grond of klop zachtjes op de bumper en reinig het aandrijfwiel zoals vermeld in het onderhoudsgedeelte.

Probleemoplossing

Nr.	Storing	Mogelijke oorzaken	Oplossingen
1	Het apparaat laadt niet op	DEEBOT is niet ingeschakeld.	Schakel DEEBOT in.
		DEEBOT is niet aangesloten op het oplaadstation.	Zorg ervoor dat de oplaadcontacten van de robot zijn aangesloten op de pinnen van het oplaadstation.
		De batterij is volledig ontladen.	Reactiveer de batterij. Schakel DEEBOT in. Plaats DEEBOT met de hand op het oplaadstation, verwijder na 3 minuten opladen, herhaal dit 3 keer; laad vervolgens normaal op.
2	Het apparaat kan niet terugkeren naar het oplaadstation	Het oplaadstation is niet correct geplaatst.	Raadpleeg het gedeelte Voorbereiding om het oplaadstation correct te plaatsen.
3	Apparaat loopt vast tijdens het werken en stopt	DEEBOT is verstrikt met iets op de vloer (elektriciteitsdraden, gordijnen, tapijtranden, enz.).	DEEBOT zal op verschillende manieren proberen zichzelf te bevrijden. Als dit niet lukt, verwijdert u de obstakels handmatig en start u opnieuw.
4	DEEBOT keert terug naar het oplaadstation voordat het klaar is met schoonmaken	Wanneer de batterij bijna leeg is, schakelt DEEBOT automatisch over naar de modus "Terug naar oplader" en keert terug naar het oplaadstation om zichzelf op te laden.	Dit is normaal. Geen oplossing nodig.
4		De werktijd varieert afhankelijk van het vloeroppervlak, de complexiteit van de kamer en de geselecteerde reinigingsmodus.	Dit is normaal. Geen oplossing nodig.
5	Apparaat reinigt niet automatisch op het geplande tijdstip	De functie Tijdplanning is geannuleerd.	Programmeer DEEBOT om op specifieke tijden schoon te maken met behulp van de ECOVACS-app.
		De functie "Doorlopend reinigen" is ingeschakeld en DEEBOT heeft zojuist het geplande reinigingsgebied voltooid.	Dit is normaal. Geen oplossing nodig.
		DEEBOT is uitgeschakeld.	Schakel DEEBOT in.
		De batterij van de robot is bijna leeg.	Houd DEEBOT ingeschakeld en aangesloten op het oplaadstation om ervoor te zorgen dat hij op elk moment een volle batterij heeft om te werken.
		De zuiginlaat van de robot is geblokkeerd en/of er zit vuil vast in de onderdelen.	Schakel DEEBOT uit, reinig de stofbak en keer de robot om. Reinig de zuiginlaat, de zijborstels en de hoofdborstel van de robot zoals beschreven in het onderhoudsgedeelte.
6	Apparaat reinigt niet het hele gebied	Het reinigingsgebied is niet opgeruimd.	Verwijder kleine voorwerpen van de vloer en ruim het reinigingsgebied op voordat DEEBOT begint met schoonmaken.
7	DEEBOT kan geen verbinding maken met het Wi-Fi-netwerk thuis	Onjuiste gebruikersnaam of wachtwoord van het Wi-Fi-netwerk thuis ingevoerd.	Voer de juiste gebruikersnaam en het wachtwoord van het Wi-Fi-netwerk thuis in.
		DEEBOT bevindt zich niet binnen het bereik van uw Wi-Fi-signaal thuis.	Zorg ervoor dat DEEBOT zich binnen het bereik van uw Wi-Fi-signaal thuis bevindt.
		De netwerkconfiguratie is gestart voordat DEEBOT klaar was.	Zet de aan/uit-schakelaar aan. Houd de RESET-knop 3 seconden ingedrukt. DEEBOT is klaar voor netwerkconfiguratie wanneer het een melodie afspeelt en het Wi-Fi-indicatorlampje langzaam knippert.
		Het besturingssysteem van uw smartphone moet worden bijgewerkt.	Update het besturingssysteem van uw smartphone. De ECOVACS-app werkt op iOS 9.0 en hoger, Android 4.0 en hoger.

Technische specificaties

Model	DC3G
Nominaal ingangsvermogen	19V DC 0.6A 11.4W
Oplaadstation
Nominale uitgangsspanning	19V DC	Nominale uitgangsstroom	0.6A
Model voedingsadapter	DK18-190060H-U
Nominaal ingangsvermogen	100-120V AC 50-60Hz 0.5A
Nominaal uitgangsvermogen	19V DC 0.6A
Model afstandsbediening	RC1633	Ingangsspanning	3V DC

Let op: Technische en ontwerp specificaties kunnen worden gewijzigd voor continue productverbetering.

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download ECOVACS DEEBOT 500 - Robotstofzuiger Handleiding
