ECOVACS DEEBOT OZMO 920 - Premium Robotstofzuiger Handleiding

Inhoud

1 Inhoud van de verpakking
2 Bediening en programmering
3 Onderhoud
4 Indicatielampje
5 Probleemoplossing
6 Technische specificaties
7 Referenties
8 Download handleiding
9 In andere talen

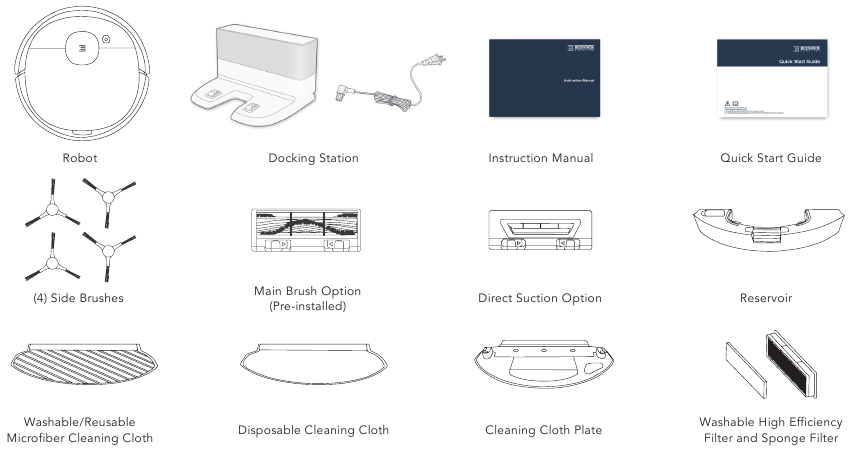

Inhoud van de verpakking

Let op: Afbeeldingen en illustraties zijn alleen ter referentie en kunnen afwijken van het uiterlijk van het daadwerkelijke product. Productontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Productdiagram

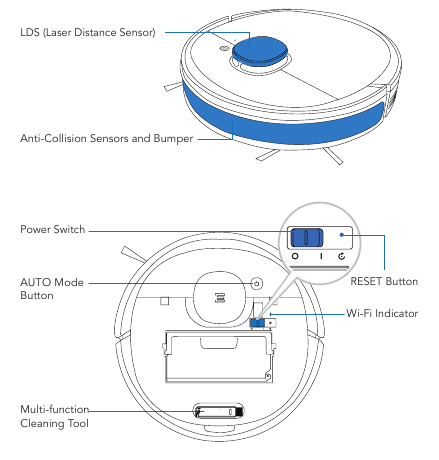

Robot

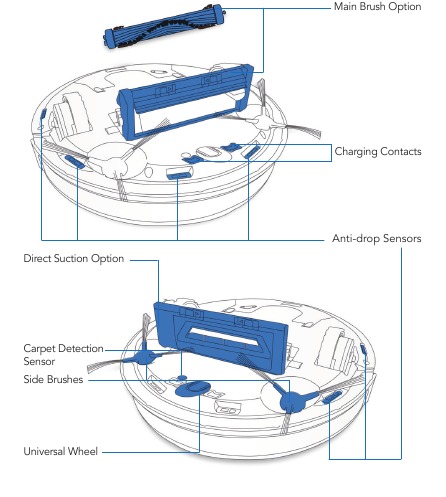

Onderkant

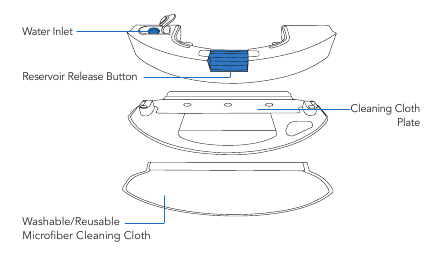

Reservoir

Docking Station

Opmerkingen voor het reinigen

Gebruik DEEBOT niet op natte oppervlakken of oppervlakken met stilstaand water.

Voordat u het product op een vloerkleed met gerafelde randen gebruikt, vouwt u de randen van het vloerkleed naar binnen.

Ruim de ruimte die schoongemaakt moet worden op door meubels, zoals stoelen, op de juiste plaats te zetten.

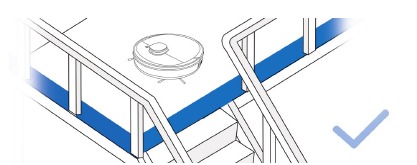

Het kan nodig zijn om een fysieke barrière aan de rand van een afgrond te plaatsen om te voorkomen dat het apparaat over de rand valt.

Verwijder stroomkabels en kleine voorwerpen van de vloer waar de robot door gehinderd zou kunnen worden.

Bediening en programmering

Voorbereiding

Verwijder Beschermstrip
Docking Station monteren
Plaatsing Docking Station
Zijborstels installeren
Inschakelen
DEEBOT opladen

Let op: Wanneer DEEBOT de reinigingscyclus voltooit of wanneer de batterij bijna leeg is, keert DEEBOT automatisch terug naar het Docking Station om zichzelf op te laden. DEEBOT kan ook op elk moment worden teruggestuurd naar het Docking Station met behulp van de ECOVACS-app of door de AUTO-knop op de robot 3 seconden ingedrukt te houden.
Leeg het resterende water uit het reservoir en verwijder de reinigingsdoekplaat voordat u DEEBOT oplaadt.
Pauze

Let op: Het bedieningspaneel van de robot stopt met gloeien nadat de robot een paar minuten is gepauzeerd. Druk op de AUTO-modusknop op DEEBOT om de robot te activeren.
Start
Uitschakelen

Let op: Wanneer DEEBOT niet werkt, wordt aanbevolen om hem ingeschakeld te houden en op te laden.

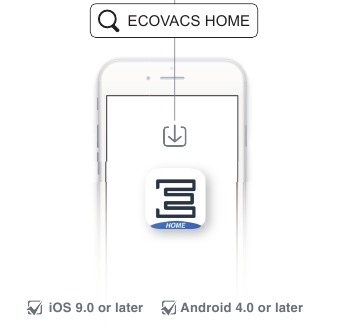

Alle bovenstaande functies kunnen worden ingeschakeld in de app. Download de ECOVACS-app voor toegang tot meer functies, waaronder MAX-modus, gepland reinigen, enz.

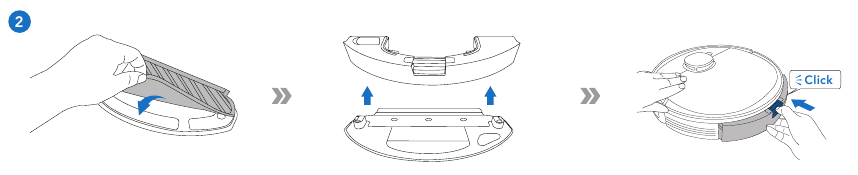

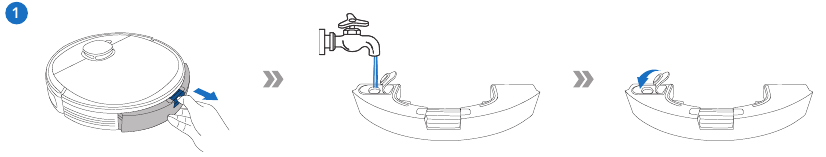

OZMO Dweilsysteem

Let op: Om water aan het reservoir toe te voegen wanneer DEEBOT aan het schoonmaken is, pauzeert u de robot, drukt u op de ontgrendelingsknop van het reservoir, trekt u het reservoir eruit en voegt u water toe.

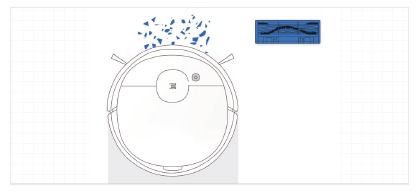

Een zuigoptie kiezen

Hoofdborstel Optie: De beste keuze voor een diepe reiniging, met een combinatie van de hoofdborstel en een sterke zuigkracht.

Directe Zuig Optie: De beste keuze voor dagelijkse reiniging. Deze zuigoptie is speciaal ontworpen om haar op te pakken zonder erdoor verstopt te raken, en is ideaal voor eigenaren van huisdieren.

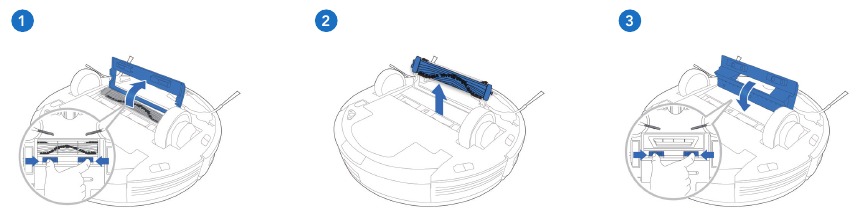

Installeer de directe zuigoptie

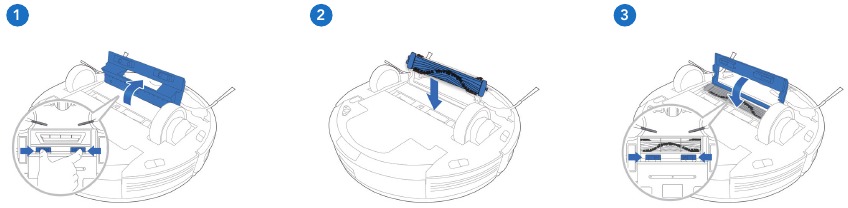

Installeer de hoofdborsteloptie

Onderhoud

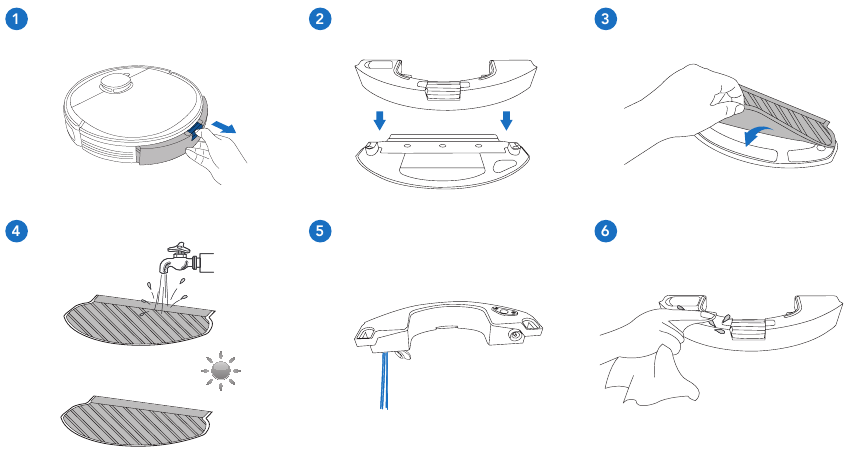

OZMO Dweilsysteem

Stofbak en Filters

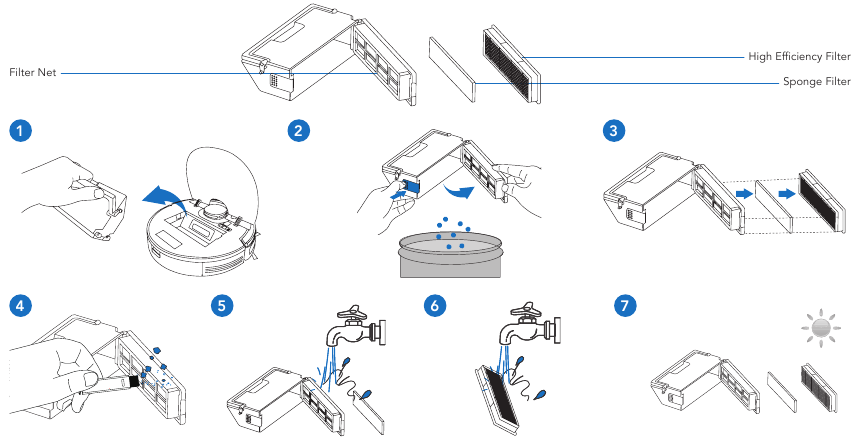

Stofbak

Opmerking:

Spoel de filter met water zoals hierboven weergegeven.
Gebruik geen vinger of borstel om de filter schoon te maken.
Zorg ervoor dat u de filter na het wassen minstens 24 uur laat drogen.

Hoofdborstel, Directe Zuigoptie en Zijborstels

Opmerking: Een Multifunctioneel Reinigingshulpmiddel wordt meegeleverd voor eenvoudig onderhoud. Voorzichtig hanteren, dit reinigingshulpmiddel heeft scherpe randen.

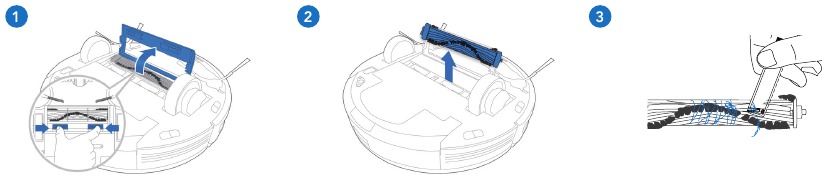

Hoofdborstel

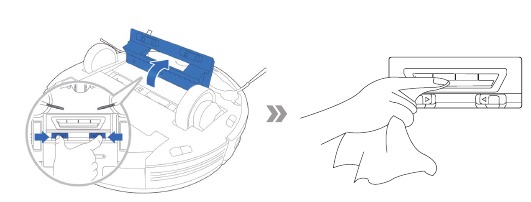

Directe Zuigoptie

Zijborstels

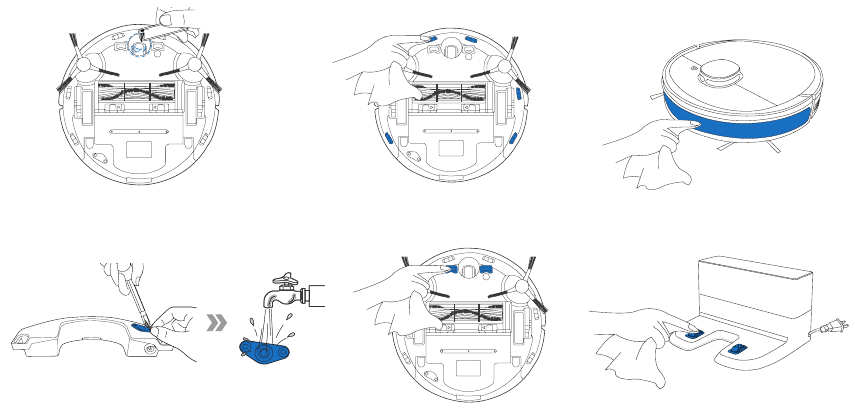

Andere Componenten

Opmerking: Voordat u de oplaadcontacten en dockingstationpennen van de robot reinigt, schakelt u de robot UIT en koppelt u het dockingstation los.

Regelmatig Onderhoud

Om DEEBOT op piekprestaties te laten werken, voert u onderhoudstaken uit en vervangt u onderdelen met de volgende frequenties:

Robot Onderdeel	Onderhoudsfrequentie	Vervangingsfrequentie
Reinigingsdoek	Na elk gebruik	Elke 50 wasbeurten
Reservoir/Reinigingsdoekplaat	Na elk gebruik	/
Zijborstel	Eens per 2 weken	Elke 3-6 maanden
Hoofdborstel	Eens per week	Elke 6-12 maanden
Sponsfilter/ Hoogrendementsfilter	Eens per week	Elke 3-6 maanden
Universeel Wiel Anti-Val Sensoren Bumper Oplaadcontacten Dockingstation Pinnen	Eens per week	/

Een multifunctioneel reinigingshulpmiddel wordt meegeleverd voor eenvoudig onderhoud. Voorzichtig hanteren, dit reinigingshulpmiddel heeft scherpe randen.
Opmerking: ECOVACS produceert verschillende vervangingsonderdelen en fittingen. Neem contact op met de klantenservice voor meer informatie over vervangingsonderdelen.

Indicatielampje

DEEBOT zal u vertellen dat er iets mis is met een indicatielampje en een gesproken melding. Meer gedetailleerde ondersteuning is beschikbaar via de ECOVACS HOME en online website.

Indicatielampje	Scenario
AUTO-modusknop brandt continu WIT	De robot is aan het schoonmaken
AUTO-modusknop brandt continu WIT	De robot is gepauzeerd tijdens het schoonmaken
AUTO-modusknop knippert WIT	De robot is aan het opladen
	De robot start op
	De robot is aan het verplaatsen
AUTO-modusknop brandt continu ROOD	De robot heeft een lage batterij
AUTO-modusknop knippert ROOD	De robot heeft een probleem

Probleemoplossing

Nr.	Storing	Mogelijke oorzaken	Oplossingen
1	DEEBOT laadt niet op.	DEEBOT is niet ingeschakeld.	Schakel DEEBOT in.
		DEEBOT is niet aangesloten op het laadstation (Docking Station).	Zorg ervoor dat de oplaadcontacten van de robot verbinding hebben gemaakt met de pinnen van het laadstation (Docking Station).
		Het netsnoer is niet aangesloten op het laadstation (Docking Station).	Zorg ervoor dat het netsnoer stevig is aangesloten op het laadstation (Docking Station).
		De batterij is volledig ontladen.	Reactiveer de batterij. Inschakelen. Plaats DEEBOT met de hand op het laadstation (Docking Station), verwijder deze na 3 minuten opladen en herhaal dit 3 keer; laad vervolgens normaal op.
		Zorg ervoor dat het laadstation (Docking Station) is aangesloten op de voeding.	Het laadstation (Docking Station) is niet aangesloten op de voeding.
2	DEEBOT kan niet terugkeren naar het laadstation (Docking Station).	Het laadstation (Docking Station) is niet correct geplaatst.	Raadpleeg Voorbereiding om het laadstation (Docking Station) correct te plaatsen.
3	DEEBOT loopt vast tijdens het werken en stopt.	DEEBOT is verstrikt geraakt in iets op de vloer (elektriciteitsdraden, gordijnen, tapijtfranjes, enz.).	DEEBOT zal op verschillende manieren proberen zichzelf te bevrijden. Als dit niet lukt, verwijder dan handmatig de obstakels en start opnieuw.
4	DEEBOT keert terug naar het laadstation (Docking Station) voordat hij klaar is	Wanneer de batterij bijna leeg is, schakelt DEEBOT automatisch over naar de "Return to Charger Mode" (Terugkeer naar oplader modus) en keert terug naar het laadstation (Docking Station) om zichzelf op te laden.	Dit is normaal. Geen oplossing nodig.
	met schoonmaken.	De werktijd varieert afhankelijk van het vloeroppervlak, de complexiteit van de ruimte en de geselecteerde "Cleaning Mode" (Schoonmaakmodus).	Dit is normaal. Geen oplossing nodig.
5	DEEBOT maakt niet automatisch schoon op de geplande tijd.	De functie "Time Scheduling" (Tijdschema) is geannuleerd.	Programmeer DEEBOT om op specifieke tijden schoon te maken met behulp van de ECOVACS-app.
		De functie "Continued Cleaning" (Doorlopend reinigen) is ingeschakeld en DEEBOT heeft zojuist het geplande schoonmaakgebied voltooid.	Dit is normaal. Geen oplossing nodig.
		DEEBOT is uitgeschakeld.	Schakel DEEBOT in.
		De batterij van de robot is bijna leeg.	Houd DEEBOT ingeschakeld en aangesloten op het laadstation (Docking Station) om ervoor te zorgen dat hij een volle batterij heeft om op elk moment te werken.
		De zuiginlaat van de robot is verstopt en/of er zit vuil vast in de onderdelen.	Schakel DEEBOT uit, maak de stofbak schoon en keer de robot om. Reinig de zuiginlaat, de zijborstels en de hoofdborstel van de robot zoals beschreven in Onderhoud.
6	DEEBOT maakt niet het hele gebied schoon.	Het schoon te maken gebied is niet opgeruimd.	Verwijder kleine voorwerpen van de vloer en ruim het schoon te maken gebied op voordat DEEBOT begint met schoonmaken.
7	Er komt geen water uit het reservoir wanneer DEEBOT aan het dweilen is.	Het waterinlaatfilter aan de onderkant van het reservoir is verstopt.	Schroef de waterinlaat aan de onderkant van het reservoir los en reinig het filter.
		Het reservoir is leeg.	Voeg water toe aan het reservoir.
		De wateruitlaten aan de onderkant van DEEBOT zijn verstopt.	Controleer de wateruitlaten aan de onderkant en maak ze schoon.
8	DEEBOT kan geen verbinding maken met het Wi-Fi-netwerk thuis.	Onjuiste Wi-Fi-gebruikersnaam of wachtwoord ingevoerd.	Voer de juiste Wi-Fi-gebruikersnaam en het juiste wachtwoord in.
		DEEBOT bevindt zich niet binnen het bereik van uw Wi-Fi-signaal thuis.	Zorg ervoor dat DEEBOT zich binnen het bereik van uw Wi-Fi-signaal thuis bevindt.
		Netwerkconfiguratie gestart voordat DEEBOT klaar was.	Zet de aan/uit-schakelaar aan. Houd de RESET-knop 3 seconden ingedrukt. DEEBOT is klaar voor netwerkconfiguratie wanneer hij een melodie afspeelt en het Wi-Fi-indicatielampje langzaam knippert.
		Het besturingssysteem van uw smartphone moet worden bijgewerkt.	Update het besturingssysteem van uw smartphone. De ECOVACS-app werkt op iOS 9.0 en hoger, Android 4.0 en hoger.

Technische specificaties

Model	DX5G
Nominaal ingangsvermogen	20 V DC, 1 A
Model laadstation (Docking Station)	CH1822
Nominaal ingangsvermogen	100-240 V AC, 50-60 Hz, 0.5 A	Nominaal uitgangsvermogen	20 V DC, 1 A
Laser	max. vermogen: 2.5mW Frequentie: 1.8KHz Rotatiesnelheid: 300±5 cirkel/min

Het uitgangsvermogen van de WIFI-module is minder dan 100mW.
Opmerking: Technische en ontwerp specificaties kunnen worden gewijzigd voor continue productverbetering.
