ECOVACS DEEBOT 601 - Robotstofzuiger Handleiding

Inhoud

1 Inhoud van de verpakking
2 Productdiagram
3 Bediening en programmering
4 Onderhoud
5 Indicatielampje en alarmgeluiden
6 Probleemoplossing
7 Technische specificaties
8 Referenties
9 Download handleiding
10 In andere talen

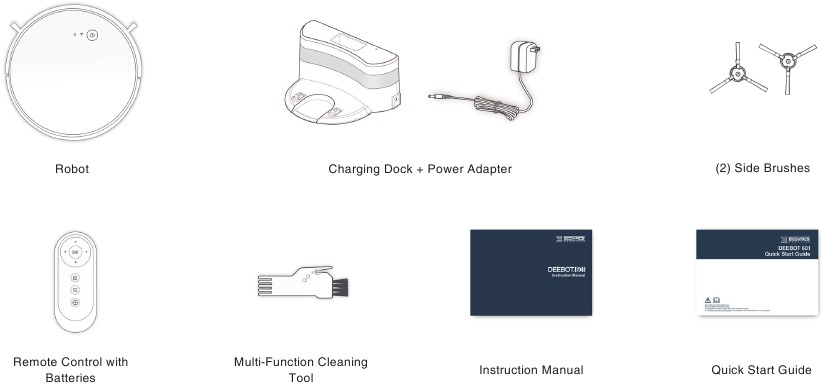

Inhoud van de verpakking

Let op: Figuren en illustraties zijn uitsluitend ter referentie en kunnen afwijken van het werkelijke uiterlijk van het product. Productontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Productdiagram

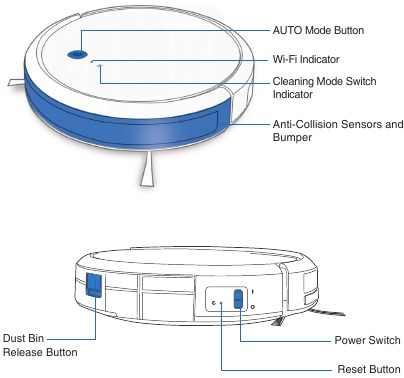

Hoofdeenheid

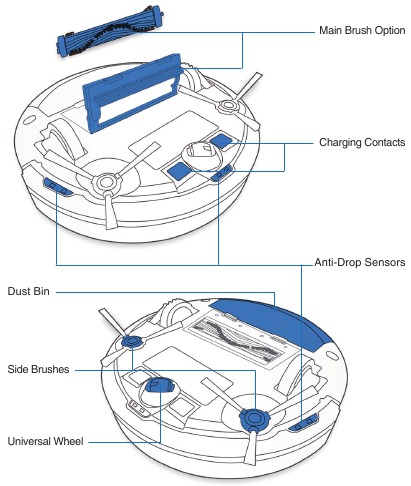

Onderaanzicht

Oplaadstation

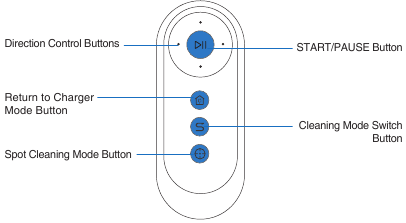

Afstandsbediening

Bediening en programmering

Opmerkingen vóór het reinigen

Gebruik DEEBOT niet op natte oppervlakken of oppervlakken met stilstaand water.

Vouw de randen van het vloerkleed onder voordat u het product gebruikt op een vloerkleed met randen met kwastjes.

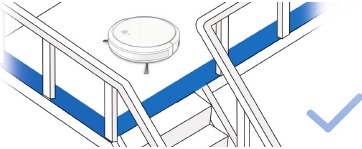

Het kan nodig zijn om een fysieke barrière aan de rand van een afstap te plaatsen om te voorkomen dat de unit over de rand valt.

Ruim de te reinigen ruimte op door meubels, zoals stoelen, op de juiste plaats te zetten.

Verwijder snoeren en kleine objecten van de vloer waar de robot door gehinderd kan worden.

Voorbereiding

Adapter aansluiten
Plaatsing oplaadstation
Zijborstels installeren
Inschakelen
DEEBOT opladen

Noot: Wanneer DEEBOT de reinigingscyclus voltooit of wanneer de batterij bijna leeg is, keert DEEBOT automatisch terug naar het oplaadstation om zichzelf op te laden.

Reinigingsmodus selecteren

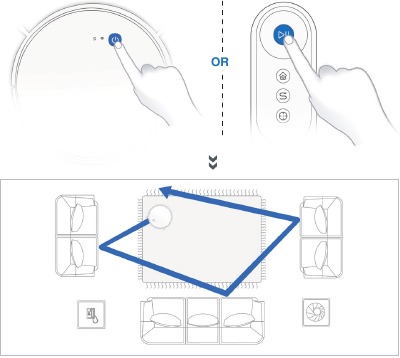

AUTO-reinigingsmodus
Een willekeurig reinigingspatroon (geoptimaliseerd voor tapijten) wordt standaard geselecteerd.

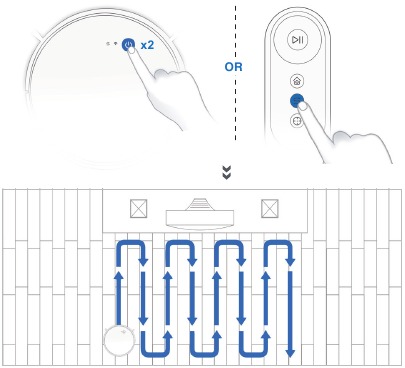

Om over te schakelen naar een geprogrammeerd reinigingspatroon (geoptimaliseerd voor harde vloeren) of om tussen deze twee patronen te schakelen, voert u de volgende handeling uit:

Opmerking: Het reinigingspatroon kan pas worden gewijzigd als DEEBOT is gepauzeerd of aan het opladen is. DEEBOT start een nieuwe reinigingscyclus zodra het reinigingspatroon is gewijzigd. licht op zodra het geprogrammeerde reinigingspatroon is ingeschakeld.

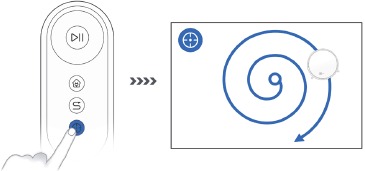

Spotreinigingsmodus (Minder dan 3 minuten)

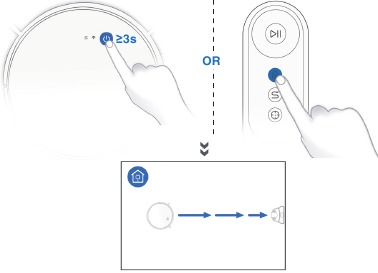

Terugkeren naar oplaadstation

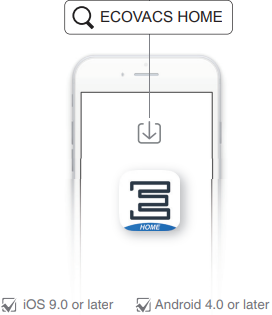

Alle bovengenoemde functies kunnen worden ingeschakeld in de App. Download de ECOVACS-app om toegang te krijgen tot meer functies, waaronder randreiniging, geplande reiniging, enz.

Pauze, activeren, uitschakelen

Pauze (Pause)
Opmerking: Het bedieningspaneel van de robot stopt met gloeien nadat de robot enkele minuten is gepauzeerd. Druk op de AUTO-modusknop op DEEBOT om de robot te activeren (wake up).
Activeren
Druk op de AUTO-knop op DEEBOT om hem te activeren (wake up)
Uitschakelen (Power OFF)
Opmerking: Wanneer DEEBOT niet werkt, wordt aanbevolen om hem ingeschakeld (ON) en opgeladen te houden.

Onderhoud

Voordat u reinigings- en onderhoudstaken op DEEBOT uitvoert, schakelt u de robot uit (OFF) en trekt u de stekker van het oplaadstation eruit.

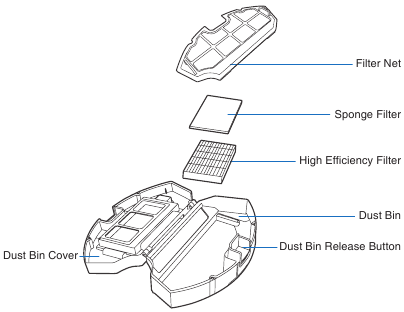

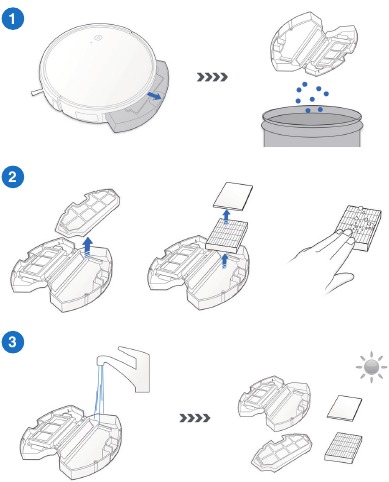

Stofbak en filters

Stofbak

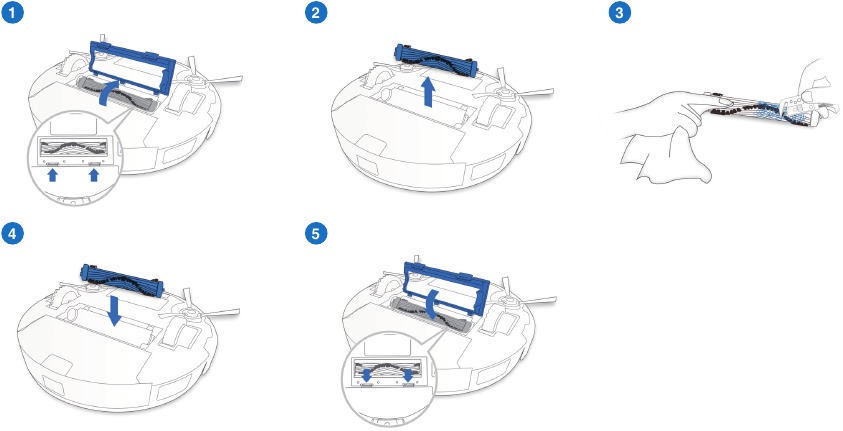

Hoofdborstel

Opmerking: Er wordt een multifunctioneel reinigingsgereedschap meegeleverd voor eenvoudig onderhoud. Wees voorzichtig, dit reinigingsgereedschap heeft scherpe randen.

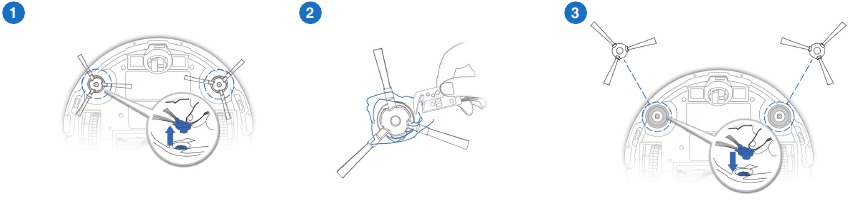

Zijborstels

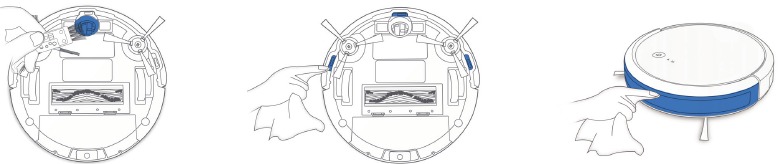

Andere componenten

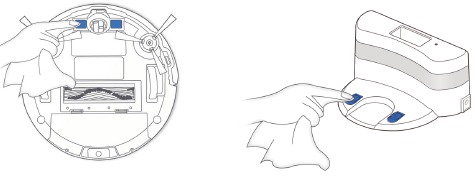

Opmerking: Voordat u de oplaadcontacten en oplaadstationpennen van de robot reinigt, schakelt u de robot uit (OFF) en trekt u de stekker van het oplaadstation eruit.

Regelmatig onderhoud

Om DEEBOT optimaal te laten presteren, voert u onderhoudstaken uit en vervangt u onderdelen met de volgende frequenties:

Robotonderdeel	Onderhoudsfrequentie	Vervangingsfrequentie
Zijborstel	Eens per 2 weken	Elke 3-6 maanden
Hoofdborstel	Eens per week	Elke 6-12 maanden
Sponsfilter/hoogrendementsfilter	Eens per week	Elke 3-6 maanden
Universeel wiel Valbeveiligingssensoren Bumper Oplaadcontacten Oplaadstationpennen	Eens per week	/

Er wordt een multifunctioneel reinigingsgereedschap meegeleverd voor eenvoudig onderhoud. Wees voorzichtig, dit reinigingsgereedschap heeft scherpe randen.
Opmerking: ECOVACS produceert verschillende vervangingsonderdelen en fittingen. Neem contact op met de klantenservice voor meer informatie over vervangingsonderdelen.

Indicatielampje en alarmgeluiden

DEEBOT laat u weten dat er iets mis is met een alarmindicatielampje en -geluiden. Meer gedetailleerde ondersteuning is beschikbaar via de ECOVACS-app en de online website.

Indicatielampje
Scenario		Indicatielampje
De robot laadt op		AUTO-modusknop knippert WIT
De robot is aan het reinigen		AUTO-modusknop gloeit continu WIT
De robot heeft een lage batterijspanning		AUTO-modusknop gloeit continu ROOD
De robot heeft een probleem		AUTO-modusknop knippert ROOD
Geprogrammeerd reinigingspatroon is ingeschakeld		De indicator van de schakelaar voor de reinigingsmodus licht op
Alarmgeluiden
Alarmgeluid	Problemen	Oplossing
Eén pieptoon	De hoofdborstel of zijborstel is verstrikt.	Reinig de hoofdborstel of zijborstel zoals vermeld in het onderhoudshoofdstuk.
Twee pieptonen	Storing valbeveiligingssensor	Gebruik een reinigingsdoek om de valbeveiligingssensor schoon te vegen.
Drie pieptonen	De stofbak is niet correct geïnstalleerd.	Zorg ervoor dat de stofbak is geïnstalleerd; zo ja, haal hem eruit en plaats hem correct terug.
Continue pieptonen	De robot is opgehangen of de aandrijfwielen zijn verstrikt.	Zet de robot terug op de grond of dep zachtjes op de bumper en reinig het aandrijfwiel zoals vermeld in het onderhoudshoofdstuk.

Probleemoplossing

Nr.	Storing	Mogelijke oorzaken	Oplossingen
1	De unit laadt niet op	DEEBOT is niet ingeschakeld (ON).	Schakel DEEBOT in (ON).
		DEEBOT is niet aangesloten op het oplaadstation.	Zorg ervoor dat de oplaadcontacten van de robot zijn aangesloten op de pennen van het oplaadstation.
		De batterij is volledig ontladen.	Heractiveer de batterij. Schakel DEEBOT in (ON). Plaats DEEBOT met de hand op het oplaadstation, verwijder hem na 3 minuten opladen, herhaal dit 3 keer en laad hem vervolgens normaal op.
2	De unit kan niet terugkeren naar het oplaadstation	Het oplaadstation is niet correct geplaatst.	Raadpleeg het hoofdstuk Voorbereiding om het oplaadstation correct te plaatsen.
3	Apparaat loopt vast tijdens het werken en stopt	DEEBOT is verstrikt in iets op de vloer (elektriciteitsdraden, gordijnen, tapijtfranjes, enz.).	DEEBOT zal op verschillende manieren proberen zichzelf te bevrijden. Als dit niet lukt, verwijdert u de obstakels handmatig en start u opnieuw.
4	DEEBOT keert terug naar het oplaadstation voordat de reiniging is voltooid	Wanneer de batterij bijna leeg is, schakelt DEEBOT automatisch over naar de modus "Terugkeren naar oplader" en keert terug naar het oplaadstation om zichzelf op te laden.	Dit is normaal. Geen oplossing nodig.
4		De werktijd varieert afhankelijk van het vloeroppervlak, de complexiteit van de ruimte en de geselecteerde reinigingsmodus.	Dit is normaal. Geen oplossing nodig.
5	Apparaat reinigt niet automatisch op de geplande tijd	De functie voor tijdplanning is geannuleerd.	Programmeer DEEBOT om op specifieke tijden te reinigen met behulp van de ECOVACS-app.
		De functie "Doorlopende reiniging" is ingeschakeld (ON) en DEEBOT heeft zojuist het geplande reinigingsgebied voltooid.	Dit is normaal. Geen oplossing nodig.
		DEEBOT is uitgeschakeld (OFF).	Schakel DEEBOT in (ON).
		De batterij van de robot is bijna leeg.	Houd DEEBOT ingeschakeld (ON) en aangesloten op het oplaadstation om ervoor te zorgen dat hij een volle batterij heeft om op elk moment te werken.
		De zuiginlaat van de robot is geblokkeerd en/of er zit vuil vast in de onderdelen.	Schakel DEEBOT uit (OFF), reinig de stofbak en keer de robot om. Reinig de zuiginlaat, de zijborstels en de hoofdborstel van de robot zoals beschreven in het onderhoudshoofdstuk.
6	Apparaat reinigt niet het hele gebied	Het reinigingsgebied is niet opgeruimd.	Verwijder kleine objecten van de vloer en ruim het reinigingsgebied op voordat DEEBOT begint met reinigen.
7	DEEBOT kan geen verbinding maken met het Wi-Fi-thuisnetwerk	Onjuiste gebruikersnaam of wachtwoord van het Wi-Fi-thuisnetwerk ingevoerd.	Voer de juiste gebruikersnaam en het juiste wachtwoord van het Wi-Fi-thuisnetwerk in.
		DEEBOT bevindt zich niet binnen het bereik van uw Wi-Fi-thuisnetwerksignaal.	Zorg ervoor dat DEEBOT zich binnen het bereik van uw Wi-Fi-thuisnetwerksignaal bevindt.
		Netwerkinstallatie gestart voordat DEEBOT klaar was.	Zet de aan/uit-schakelaar (Power Switch) aan (ON). Houd de RESET-knop 3 seconden ingedrukt. DEEBOT is klaar voor de netwerkinstallatie wanneer hij een muzikale melodie afspeelt en het Wi-Fi-indicatielampje langzaam knippert.
		Het besturingssysteem van uw smartphone moet worden bijgewerkt.	Werk het besturingssysteem van uw smartphone bij. De ECOVACS-app werkt op iOS 9.0 en hoger, Android 4.0 en hoger.

Technische specificaties

Model	DO3G.11
Werkspanning	14.4V DC	Nominaal vermogen	25W
Oplaadstation
Nominale ingangsspanning	19V DC	Nominale uitgangsstroom	0.6A
Model voedingsadapter	DK18-190060H-U
Nominale ingangsspanning	100-120V AC	Nominale ingangsstroom	0.5A
Nominale uitgangsspanning	19V DC	Nominale uitgangsstroom	0.6A
Model afstandsbediening	RC1633A	Ingangsspanning	3V DC
Batterij	Lithium 2600mAh

Opmerking: Technische en ontwerp specificaties kunnen worden gewijzigd voor continue productverbetering.

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download ECOVACS DEEBOT 601 - Robotstofzuiger Handleiding
