PreSonus Quantum 2626 Handleiding

Overzicht

Inleiding

Over deze handleiding: We raden u aan om deze handleiding te gebruiken om vertrouwd te raken met de functies, toepassingen en correcte aansluitprocedures voor uw Quantum 2626-interface voordat u probeert deze op uw computer aan te sluiten. Dit helpt u problemen tijdens de installatie en setup te voorkomen.
In deze handleiding vindt u Power User Tips die u snel tot een Quantum 2626-expert kunnen maken. Naast de Power User Tips vindt u in deze handleiding een assortiment tutorials. Deze tutorials zijn ontworpen om u te helpen het meeste uit uw Quantum 2626 en de bijbehorende software te halen.

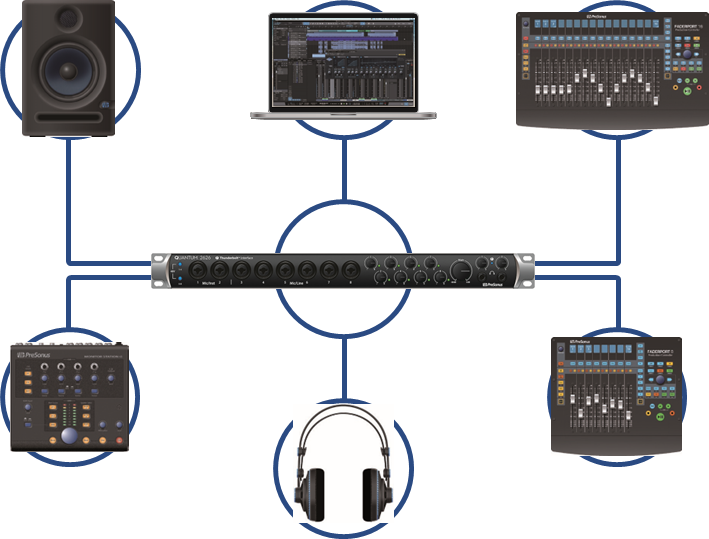

Bijbehorende producten

Bedankt voor het kiezen van PreSonus! Als een oplossingsbedrijf geloven we dat de beste manier om voor onze klanten (dat bent u) te zorgen, is om ervoor te zorgen dat u de best mogelijke ervaring hebt van het begin van uw signaalketen tot het einde. Om dit doel te bereiken, hebben we naadloze integratie geprioriteerd tijdens elke ontwerpfase van deze producten vanaf dag één. Het resultaat zijn systemen die met elkaar communiceren zoals bedoeld — direct uit de doos — zonder buitensporige configuratieproblemen.
We zijn er voor u. Meer informatie vindt u op www.presonus.com.

Studio One Artist Functies

Alle PreSonus-audio-interfaces worden geleverd met PreSonus Studio One Artist-opnamesoftware, die wordt geleverd met meer dan 4 GB aan plug-ins, loops en samples, waardoor u alles hebt wat u nodig hebt voor muziekopname en -productie. De Quick Start Guide in Sectie 6 van deze handleiding helpt u bij het configureren van uw Quantum 2626 en biedt u een kort overzicht van de functies van Studio One.

• Cue Mix biedt volledige geïntegreerde controle over alle Quantum-functies
• Onbeperkt aantal tracks, inserts en sends
• 20 hoogwaardige Native Effects™ plug-ins; ampmodellering (Ampire), delay (Analog Delay, Beat Delay), distortion (RedLightDist™), dynamische processing (Channel Strip, Compressor, Gate, Expander, Fat Channel, Limiter, Tricomp™), equalizer (Channel Strip, Fat Channel, Pro EQ), modulatie (Autofilter, Chorus, Flage, Phaser, X-Trem), reverb (Mixverb™, Room Reverb) en utility (Binaural Pan, Mixtool, Phase Meter, Spectrum Meter, Tuner)
• Meer dan 4 GB aan loops, samples en instrumenten, met: Presence™ XT virtuele sample player, Impact virtuele drummachine, SampleOne™ virtuele sampler, Mai Tai virtuele polyfone analoge modellering synth, Mojito virtuele analoog gemodelleerde subtractieve synthesizer
• Innovatieve en intuïtieve MIDI-mapping

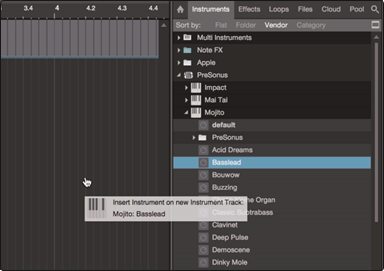

• Krachtige functionaliteit voor slepen en neerzetten voor een snellere workflow
• Beschikbaar voor macOS en Windows

Wat zit er in de doos

Uw Quantum 2626-interfacepakket bevat het volgende:

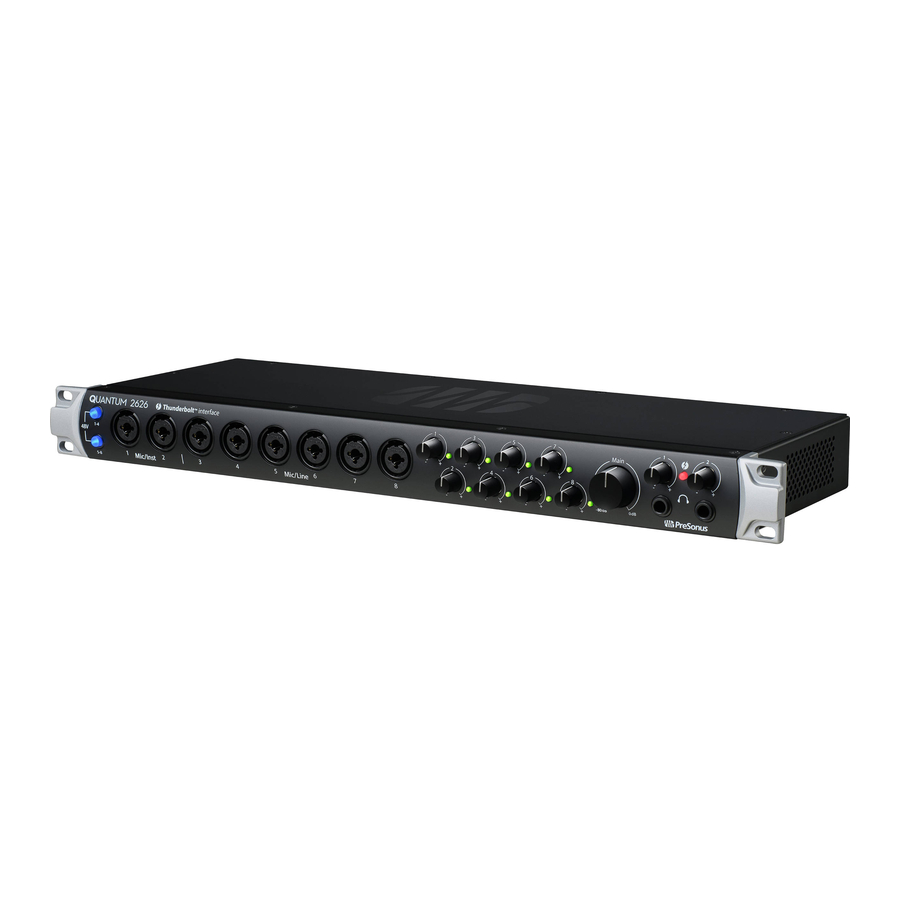

PreSonus Quantum 2626 Thunderbolt Audio-interface en studiocommandocentrum

Externe voedingsbron

Quantum 2626 Quick Start Guide

PreSonus gezondheids-, veiligheids- en compliancegids

Power User Tip: Alle bijbehorende software en stuurprogramma's voor uw Quantum 2626-interface zijn te downloaden via uw My PreSonus-gebruikersaccount. Ga gewoon naar http://my.presonus.com en registreer uw Quantum 2626-interface om downloads en licenties te ontvangen.

Aansluiting

Aansluitingen en bedieningselementen op het voorpaneel

Over XMAX-voorversterkers en combi-aansluitingen. Uw Quantum 2626-interface is uitgerust met 8 PreSonus XMAX-microfoonvoorversterkers voor gebruik met alle soorten microfoons. Het XMAX-ontwerp biedt een Klasse A-ingangsbuffer, gevolgd door een dubbele servo-versterkingstrap. Deze opstelling resulteert in een ultralaag geluidsniveau en een brede versterkingsregeling, waardoor u signalen kunt versterken zonder het geluidsniveau te verhogen. De Quantum 2626 biedt twee microfoon-/instrumentingangen en zes microfoon-/lijningangen op het voorpaneel.
Elke analoge ingang op de Quantum 2626-interface is voorzien van een combi-aansluiting. Deze handige connector accepteert zowel een ¼-inch telefoonstekker als een XLR-stekker.

Microfoon-/instrumentingangen. De ¼-inch TS-connectoren op kanalen 1 en 2 zijn bedoeld voor gebruik met instrumenten (gitaar, bas, enz.). Wanneer een instrument op de instrumentingang is aangesloten, wordt de microfoonvoorversterker omzeild en wordt het signaal naar de instrumentvoorversterkertrap geleid.

Microfoon-/lijningangen. De ¼-inch TRS-connectoren op kanalen 3 tot en met 8 zijn bedoeld voor gebruik met bronnen op lijnniveau (synths, keyboards, effectprocessoren, enz.). Wanneer een apparaat op de lijningang is aangesloten, wordt de microfoonvoorversterker omzeild en wordt het signaal naar de instrumentvoorversterkertrap geleid.

Let op: Net als bij elk audio-invoerapparaat, zal het aansluiten van een microfoon of een instrument, of het in- of uitschakelen van fantoomvoeding, een kortstondige piek in de audio-uitvoer van uw Quantum 2626-interface veroorzaken. Daarom raden we ten zeerste aan om de kanaaltrim omlaag te draaien voordat u aansluitingen wijzigt of fantoomvoeding in- of uitschakelt. Deze eenvoudige stap verlengt de levensduur van uw audioapparatuur aanzienlijk.

Voorversterkerversterking: Gebruik deze regelaar om het niveau van de microfoonvoorversterkers voor elk kanaal aan te passen.

48V: De Quantum 2626-interfaces leveren 48V fantoomvoeding in twee banken van vier microfoonvoorversterkers. Wanneer 48V actief is, licht de blauwe LED aan de bovenkant van de meters van dat kanaal op.

Fantoomvoeding is alleen vereist voor condensatormicrofoons en kan ongebalanceerde dynamische microfoons, vooral lintmicrofoons, ernstig beschadigen. Schakel daarom de fantoomvoeding uit voor alle kanalen waar deze niet nodig is.

XLR-connectorbedrading voor fantoomvoeding:
Pin 1 = GND
Pin 2 = +48V
Pin 3 = +48V

Main. De Main-knop kan alle uitgangen op het achterpaneel van uw Quantum 2626 aansturen en heeft een bereik van -80 dB tot 0 dB. Naast de niveauregeling hebben de hoofd uitgangen de volgende bedieningselementen:

Koptelefoons. Uw Quantum 2626-interface biedt twee hoofdtelefoonuitgangen, elk met een eigen niveauregeling. Beide hoofdtelefoonuitgangen delen een stream met de hoofd uitgangen.

Sync-lampje. Dit lampje is de klokbron-/synchronisatie-indicator. Het laat u weten of uw apparaat de wordclock correct ontvangt.

• Blauw. Wanneer dit lampje blauw is, is uw Quantum 2626 correct gesynchroniseerd via Thunderbolt, wordclock, ADAT of S/PDIF
• Knippert rood en blauw. Quantum 2626 probeert te synchroniseren met een ontvangen kloksignaal.
• Rood. Quantum 2626 is niet gesynchroniseerd met uw computer of de externe klokbron is niet aanwezig.
• Knippert paars. De identificeerknop is actief in UC Surface.
  Tip voor gevorderden: Wordclock is het timingsignaal waarmee digitale apparaten framesnelheden synchroniseren. Correcte wordclock-synchronisatie voorkomt dat digitale apparaten pops, klikken en vervorming in het audiosignaal hebben als gevolg van niet-overeenkomende digitale audiotransmissie. Over het algemeen gebruikt u uw Quantum 2626-interface als de masterclock in uw studio; deze biedt een hoogwaardige wordclock voor dit doel. Als u echter een ander apparaat als masterclock wilt gebruiken, kunt u de ingangsbron voor klokken instellen in UC Surface. Zie Sectie 4.1 voor meer informatie.

Aansluitingen op het achterpaneel

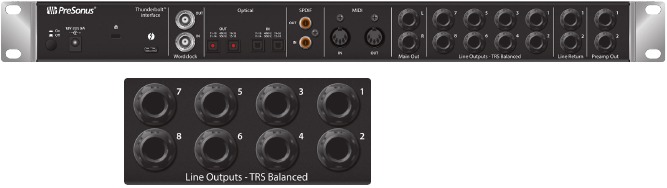

Lijnuitgangen. Quantum 2626-interfaces hebben 8 TRS gebalanceerde lijnuitgangen om naar externe apparaten te leiden, zoals hoofdtelefoonversterkers, signaalprocessors en extra monitoren. Elke uitgang heeft een onafhankelijke afspeelstream. Elke lijnuitgang is DC-gekoppeld om stuurspanning te leveren aan externe analoge apparatuur. Deze functie kan worden gebruikt met elke plug-in die dit ondersteunt.

Hoofd uitgangen. Dit zijn de hoofd uitgangen voor Quantum 2626. Het uitgangsniveau van de hoofd uitgangen wordt geregeld door de Main-niveauregeling op de voorkant van het apparaat. Net als de acht lijnuitgangen zijn de hoofd uitgangen afkomstig van afspeelstreams 1 en 2. Beide hoofd uitgangen zijn DC-gekoppeld om stuurspanning te leveren aan externe analoge apparatuur. Deze functie kan worden gebruikt met elke plug-in die dit ondersteunt.

Voorversterkeruitgangen en lijningangen. Met deze aansluitingen op lijnniveau voor kanalen 1 en 2 kunt u externe hardware zoals compressors en EQ's in de signaalketen plaatsen.

Lijningangen zijn genormaliseerd naar de voorversterkeruitgangen van kanaal 1 en 2, dus ze hebben voorrang op de overeenkomstige microfoon-/instrumentingang op de voorkant van de Quantum 2626.

Tip voor gevorderden: de lijningangen kunnen ook worden gebruikt om apparaten op lijnniveau aan te sluiten die hun eigen volumeregeling hebben; synths, kanaalstrips, voorversterkers, enz.

Wordclock in en uit. Met deze BNC-aansluitingen kan Quantum 2626 wordclock ontvangen van en verzenden naar andere digitale audioapparaten.

Tip voor gevorderden: Wanneer u in UC Surface de BNC-klokingang gebruikt, moet u "BNC" instellen als de klokbron en de samplefrequentie instellen op die van het externe apparaat. Zie Sectie 4.1 voor meer informatie. Een 75Ω BNC-wordclock-kabel is vereist om een correcte synchronisatie te bereiken.

S/PDIF in en uit. De S/PDIF-aansluitingen maken het mogelijk om twee audiokanalen te verzenden en te ontvangen met snelheden tot 24-bits, 96 kHz. De S/PDIF I/O maakt het ook mogelijk dat alle Quantum 2626-interfaces wordclock verzenden naar en ontvangen van externe digitale apparaten.

Tip voor gevorderden: In UC Surface moet u "S/PDIF" instellen als de klokbron en de samplefrequentie instellen op die van het externe apparaat wanneer u een extern S/PDIF-apparaat als uw masterclock gebruikt. Zie Sectie 4.1 voor meer informatie.

ADAT – S/MUX in en uit. Dit zijn de ADAT – Dual S/MUX-aansluitingen voor uw externe digitale apparaten. Bij opnemen of afspelen met 44,1 of 48 kHz levert elke ADAT I/O 8 van de 16 beschikbare kanalen achter elkaar, van links naar rechts. Bij opnemen of afspelen met 88,2 of 96 kHz levert elke aansluiting vier van de beschikbare acht kanalen.

Deze ingangen en uitgangen werken niet op 176,4 of 192 kHz:

Bij het aansluiten van een DigiMax DP88 op uw Quantum-interface verzenden en ontvangen de ADAT-aansluitingen ook voorversterkerbesturingsinformatie voor de DigiMax DP88, zodat deze rechtstreeks vanuit UC Surface of Studio One kan worden bediend.

Tip voor gevorderden: In UC Surface moet u "ADAT 1" instellen als de klokbron en de samplefrequentie instellen op die van het externe apparaat wanneer u een extern ADAT-apparaat als uw masterclock gebruikt. Zie Sectie 4.1 voor meer informatie. De ADAT 2-ingang kan niet worden gebruikt om wordclock te ontvangen.

Thunderbolt-poort. Gebruik deze poort om uw Quantum 2626-interface op uw computer aan te sluiten.

Opmerking: Als uw computer Thunderbolt 2-poorten heeft, heeft u een bi-directionele Thunderbolt 3-naar-Thunderbolt 2-adapter nodig.

MIDI I/O. Dit zijn de MIDI-ingangs- en uitgangsaansluitingen. MIDI staat voor "Musical Instrument Digital Interface". MIDI kan echter voor veel meer dingen worden gebruikt dan alleen instrumenten en sequencing. De MIDI-ingangen en -uitgangen maken aansluiting op een verscheidenheid aan MIDI-uitgeruste hardware mogelijk, zoals keyboardcontrollers, en kunnen worden gebruikt om MIDI Machine Control en MIDI Time Code te verzenden en te ontvangen.

Opmerking: MIDI transporteert geen audiosignalen, maar wordt vaak gebruikt om een audiobron, zoals een virtueel instrument of hardwaresynthesizer, te activeren of te besturen. U moet ervoor zorgen dat MIDI-gegevens correct worden verzonden en ontvangen door de juiste hardware of software. Mogelijk moet u ook de audio van hardwaregeluidsbronnen naar de ingangen van uw Quantum 2626-interface leiden. Raadpleeg de gebruikershandleiding van uw MIDI-apparaten voor hulp bij het instellen en gebruiken van MIDI.

Aan/uit-knop. Hiermee schakelt u uw Quantum 2626 in en uit.

Stroomaansluiting. Hier sluit u de externe voeding van de Quantum 2626-interface aan. Uw Quantum-interface is uitgerust met een twist-lock stroomaansluiting, houd hier rekening mee bij het aansluiten en loskoppelen van uw interface.

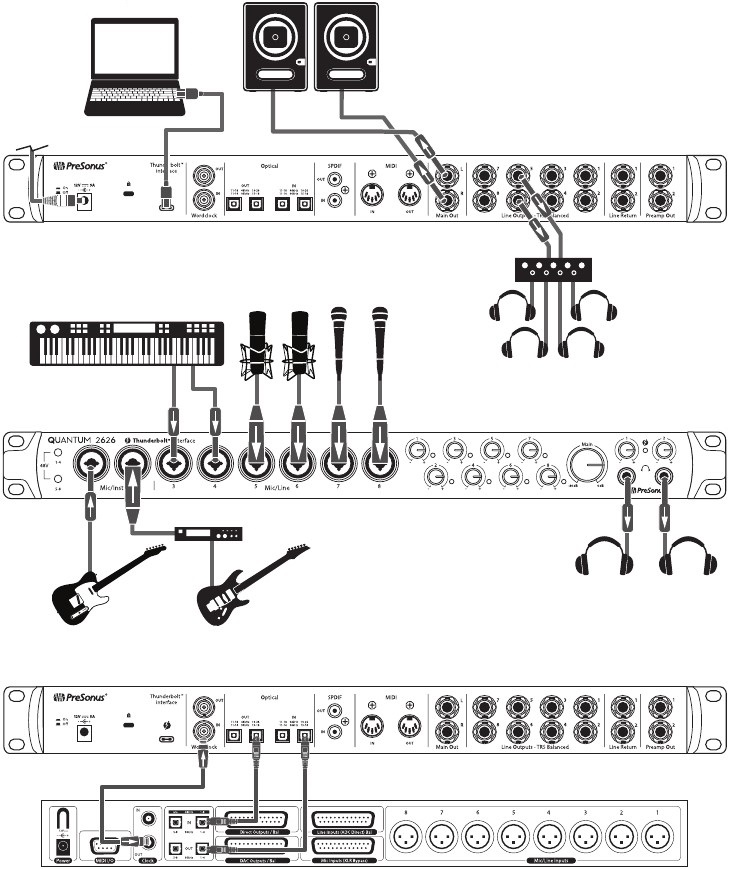

Quantum-aansluitschema

Zie www.presonus.com voor de nieuwste systeemvereisten.

DigiMax-serie voorversterkers of andere compatibele hardware

Verbinding maken met een computer

Uw Quantum 2626-interface is uitgerust met professionele audiotools en flexibele bewakingsfuncties. Bezoek www.presonus.com/products/Quantum/techspecs voordat u verbinding maakt met een computer om de meest recente systeemvereisten te controleren.

Opmerking: De snelheid van uw processor, de hoeveelheid RAM en de capaciteit, grootte en snelheid van uw harde schijven hebben een grote invloed op de algehele prestaties van uw opnamesysteem. Een snellere processor en meer RAM kunnen de signaallatentie (vertraging) verminderen en de algehele prestaties verbeteren.

Het Universal Control-installatieprogramma voor macOS en Windows kan worden gedownload van uw My PreSonus-gebruikersaccount. Dit gebundelde installatieprogramma bevat Universal Control, UC Surface en het audiodriver voor uw Quantum 2626. Om te beginnen moet u eerst http://my.presonus.com bezoeken, een gebruikersaccount aanmaken of u aanmelden en uw Quantum 2626-interface registreren. Eenmaal geregistreerd, zijn alle softwaredownloads beschikbaar vanuit uw My PreSonus-gebruikersaccount.

Installatie voor Windows en macOS

Sluit uw Quantum 2626-interface aan op een beschikbare Thunderbolt-poort en start het Universal Control-installatieprogramma. Het installatieprogramma leidt u door elke stap van het installatieproces. Deze applicatie installeert de macOS- of Windows-drivers en UC Surface. Lees elk bericht zorgvuldig.
Het wordt aanbevolen om alle applicaties af te sluiten voordat u met de installatie begint.
Het Universal Control-installatieprogramma leidt u door elke stap van het installatieproces.

Een Quantum 2626-interface gebruiken met populaire audio-applicaties

Volledige installatie-instructies voor Studio One Artist en een korte tutorial over de functies ervan vindt u in Sectie 6 van deze handleiding. U kunt uw Quantum 2626-interface echter gebruiken met elke audio-opnameapplicatie die Core Audio of ASIO ondersteunt. Raadpleeg de documentatie die bij uw audio-applicatie is geleverd voor specifieke instructies over hoe u de Quantum 2626-interfacedriver selecteert als de audio-apparaatdriver voor uw software.
Hieronder vindt u basisinstructies voor het instellen van drivers voor een paar populaire audio-applicaties.

Ableton Live

1. Start Ableton Live.
2. Ga naar Options | Preferences | Audio.
3. Kies Driver Type: ASIO | Audio Device: ASIO PreSonus Quantum 2626 Ga naar Input Config: Enable en selecteer de gewenste Input-kanalen.
4. Ga naar Output Config: Enable en selecteer de gewenste Output-kanalen.

Apple Logic

1. Start Logic.
2. Ga naar Logic | Preferences | Audio.
3. Klik op het tabblad Devices.
4. Vink op het tabblad Core Audio Enabled aan.
5. Selecteer PreSonus Quantum 2626 in het apparaatmenu.
6. U wordt gevraagd of u Logic opnieuw wilt starten. Klik op try (re)launch.
7. Uw Quantum 2626 beschikt over aangepaste I/O-labels voor een snellere workflow. Om deze labels te gebruiken in Logic, ga naar Options | Audio | I/O Labels.
8. De tweede kolom in het pop-upvenster krijgt de naam Provided by Driver. Activeer elk van deze labels voor uw Quantum 2626. Wanneer u klaar bent, sluit u dit venster.

Avid Pro Tools 10+

1. Start Pro Tools.
2. Ga naar Setup | Hardware en selecteer Quantum 2626 in de lijst Peripherals. Klik op OK.
3. Ga naar Setup | Playback Engine en selecteer Quantum 2626 in het menu bovenaan het venster. Klik op OK.

Cakewalk by Bandlab

1. Start Cakewalk by Bandlab.
2. Ga naar Edit | Preferences
3. Schakel op het tabblad Devices het uitvoerdriver voor de Generic Low Latency Driver uit. Dit staat meestal standaard aan en u kunt niets aanvinken, tenzij het is uitgeschakeld.
4. Vink alle Quantum-invoer- en uitvoerdrivervakken aan
5. Klik op de knoppen "Apply" (Toepassen) en "OK".
6. Klik op het tabblad Driver Settings
7. Stel de Playback Timing Master in op "Quantum ASIO driver Main Out L/Line Out 1"
8. Stel de Record Timing Master in op: "Quantum ASIO driver Mic/Instrument In 1" 9. Klik op de knoppen "Apply" (Toepassen) en "OK".

Steinberg Cubase

1. Start Cubase.
2. Ga naar Devices | Device Setup.
3. Selecteer "VST Audio System" in de kolom Devices in de Device Setup.
4. Selecteer PreSonus Quantum 2626 in de vervolgkeuzelijst ASIO Driver.
5. Klik op "Switch" (Omschakelen) om de Quantum 2626-driver te gaan gebruiken.
6. Nadat u de driver hebt gewijzigd, gaat u naar Devices | VST Connections om uw invoer- en uitvoerbussen in te schakelen.

UC Surface-besturingssoftware

UC Surface is krachtige besturingssoftware voor uw Quantum 2626-interface. Deze besturingsfuncties zijn volledig geïntegreerd in Studio One. UC Surface biedt gebruikers van andere populaire DAW-applicaties toegang tot deze functies. UC Surface biedt voorversterkerniveauregelaars, fantoomvoeding, schakelen tussen lijnniveau-ingangsgevoeligheid, hoofdknoptoewijzingen en, voor Quantum 2626-gebruikers, mute/dim- en monofuncties.

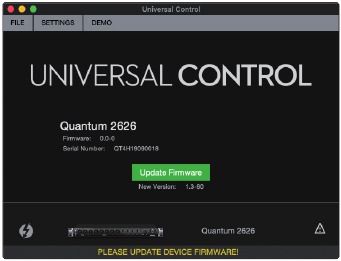

UC Surface is ontworpen om te controleren of uw Quantum 2626-interface de juiste firmwareversie heeft geïnstalleerd. U wordt gevraagd of de firmware van uw Quantum 2626-interface moet worden bijgewerkt. Klik op de knop Update Firmware om de update te starten.

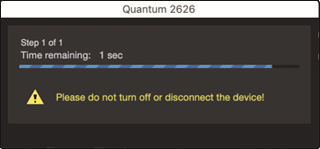

Schakel uw Quantum 2626-interface niet uit en ontkoppel deze niet tijdens de firmware-update. Zodra de firmware-update is voltooid, wordt u gewaarschuwd en geïnstrueerd om uw voeding en Thunderbolt-kabel los te koppelen en opnieuw aan te sluiten voordat u uw apparaat opnieuw opstart. Het is niet voldoende om uw apparaat gewoon uit te schakelen, u moet de stroombron loskoppelen.

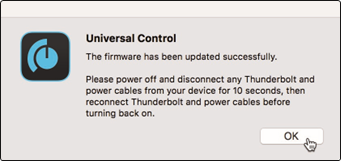

Wanneer de firmware-update is voltooid, moet u de fysieke stroombron van uw Quantum 2626-interface loskoppelen en opnieuw aansluiten. Als u het uitschakelt, wordt het updateproces niet voltooid.

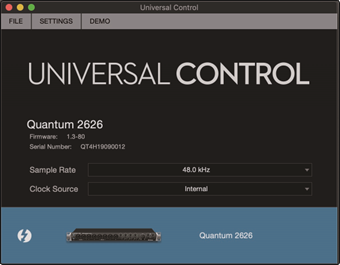

UC Surface-startvenster

Sample Rate (Samplefrequentie). Wijzigt de samplefrequentie.
U kunt de samplefrequentie instellen op 44,1, 48, 88,2, 96, 176,4 of 192 kHz. Een hogere samplefrequentie verhoogt de kwaliteit van de opname, maar verhoogt de bestandsgrootte en de hoeveelheid systeembronnen die nodig zijn om de audio te verwerken.

Clock Source (Klokbron). Stelt de digitale klokbron in.
In dit menu kunt u de klokbron voor uw Quantum 2626-interface instellen: Internal (Intern), External S/PDIF (Extern S/PDIF) of External ADAT (Extern ADAT).

Let op: Alleen ADAT 1 kan worden gebruikt als klokbroninvoer voor uw Quantum 2626.

ADAT-ingangen

Wanneer een DigiMax DP88 is aangesloten op de ADAT-ingang en -uitgang van uw Quantum-interface, krijgt u ADAT-regelaars te zien, waarmee u de voorversterkers en fantoomvoeding van uw DigiMax DP88 op afstand kunt bedienen.

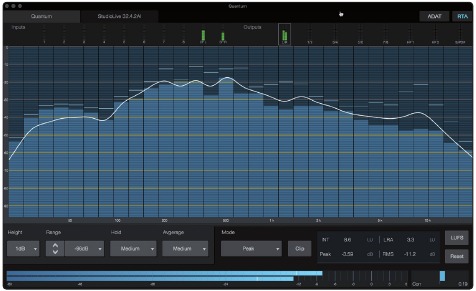

RTA

UC Surface biedt een realtime analyzer (RTA) waarin x = frequentie en y = amplitude voor elke ingang en uitgang. Een RTA biedt een nauwkeurige visuele weergave van wat u hoort. Het biedt een weergave van het langetermijnspectrum van het signaal, zoals het gemiddelde van het muziekoptreden over een derde octaaf.

Om de RTA voor een ingang of uitgang in te schakelen, selecteert u de meter boven aan het scherm.

De Quantum RTA biedt verschillende aanpassingsfuncties waarmee u de RTA kunt bekijken op de manier die het meest nuttig is voor uw applicatie.

Height (Hoogte). Dit biedt een meer of minder korrelige weergave voor de RTA.

Range (Bereik). Gebruik de Range-regelaars om de bovenste en onderste decibelgrenzen in te stellen die de RTA weergeeft.

Hold (Vasthouden). Gebruik deze regelaar om de piekhoudtijd voor elke band van de RTA in te stellen.

Average (Gemiddelde). Middeling is een wiskundig proces dat meerdere gegevenssamples neemt en een deling uitvoert om een statistisch nauwkeurigere berekening van de respons te verkrijgen. Dat is een technische manier om te zeggen dat het de "realtime" van een realtime analyzer vertraagt.

Onderaan het scherm vindt u de signaalmeter.
Deze meter kan worden aangepast voor uw applicatie.

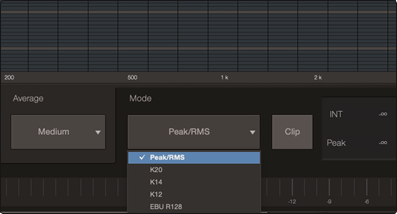

Meter Style (Meterstijl). In dit menu kunt u het type outputmeting wijzigen dat onder aan het scherm wordt weergegeven.

• Peak (Piek). Dit type meting geeft het momentane niveau van het audiosignaal weer.
• K-20, K-14 en K-12. K-System-meting geeft luidheidsmeting en dynamisch bereik weer. Selecteer de schaal op basis van het genre of de media-indeling. K-20 wordt gebruikt voor film, klassieke muziek en hifi-opnamen. Het biedt de meeste visualisatie van het dynamisch bereik. K-14 wordt gebruikt voor mainstream pop, rock en country. K-12 wordt gebruikt voor uitzendingen en radio en biedt de minste visualisatie van het dynamisch bereik.
• EBU R128. Geeft de waargenomen luidheid van het signaal weer op basis van de EBU R128-standaard.

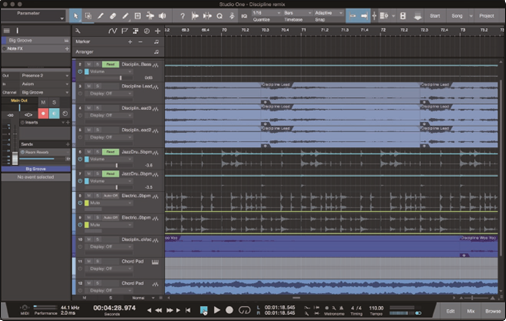

Studio One Artist Snelstartgids

Alle professionele opnameproducten van PreSonus worden geleverd met Studio One Artist opname- en productiesoftware. Of u nu uw eerste of vijftigste album gaat opnemen, Studio One Artist biedt u alle tools die nodig zijn om een geweldige performance vast te leggen en te mixen. PreSonus audio-interfaces hebben ook toegang tot geavanceerde functies in de exclusieve Cue Mix-functie van Studio One voor PreSonus-interfaces.

Power User Tip: Als gewaardeerde PreSonus-klant komt u in aanmerking voor een kortingsupgrade naar Studio One Professional. Ga voor meer informatie over het Studio One-upgradeprogramma voor PreSonus-klanten naar http://studioone.presonus.com/.

Installatie en autorisatie

Zodra u de stuurprogramma's voor uw audio-interface hebt geïnstalleerd en deze op uw computer hebt aangesloten, kunt u de meegeleverde PreSonus Studio One Artist-muziekproductiesoftware gebruiken om uw muziek op te nemen, te mixen en te produceren. Om Studio One Artist te installeren, logt u in op uw My PreSonus-account en registreert u uw interface. Uw productcode voor Studio One Artist wordt automatisch geregistreerd bij uw My PreSonus-account bij uw hardwareregistratie.

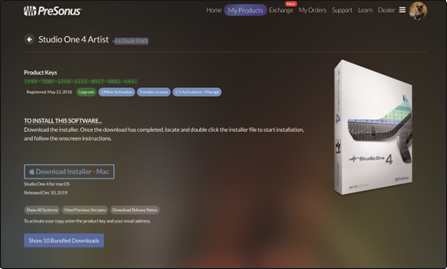

De Studio One-installer downloaden en uitvoeren.
Om Studio One Artist te installeren, downloadt u de Studio One Artist-installer van uw My PreSonus-account naar de computer waarop u deze wilt gebruiken.

• Windows-gebruikers: Start de Studio One Artist-installer en volg de instructies op het scherm.
• Mac-gebruikers: Sleep de Studio One Artist-applicatie naar de map Programma's op uw Mac-harde schijf.

Studio One autoriseren
Wanneer Studio One voor de eerste keer op uw computer wordt gestart, communiceert het met uw My PreSonus-account en verifieert het uw registratie. Om een naadloos autorisatieproces te garanderen, moet u ervoor zorgen dat u uw installer downloadt naar de computer waarop u deze gaat gebruiken en dat uw computer is verbonden met internet wanneer u de applicatie voor de eerste keer start.

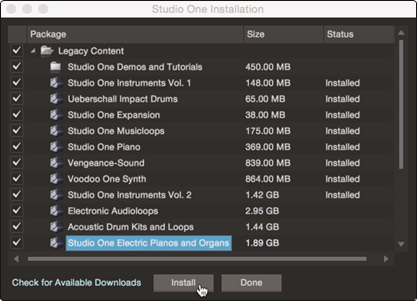

Gebundelde inhoud voor Studio One Artist installeren.
Studio One Artist wordt geleverd met een reeks demo- en tutorialmaterialen, instrumenten, loops en samples. De Studio One Artist-bundel bevat alles wat u nodig hebt om muziek te produceren.
De eerste keer dat u Studio One Artist start, wordt u gevraagd om de bijbehorende inhoud te installeren. Selecteer de inhoud die u wilt toevoegen en klik op "Install" (Installeren). De inhoud wordt automatisch gedownload en geïnstalleerd vanaf uw My PreSonus-gebruikersaccount.

Power User Tip: U wordt mogelijk gevraagd om uw My PreSonus-gebruikersaccountgegevens in te voeren. Als u op "Remember Credentials" (Inloggegevens onthouden) klikt, hebt u direct toegang tot alle inhoud die u in de PreSonus Marketplace koopt.

Studio One instellen

Studio One Artist is ontworpen om te werken met PreSonus-interfaces en biedt unieke interoperabiliteit en vereenvoudigde setup. Wanneer Studio One Artist wordt gestart, komt u standaard op de Startpagina terecht. Op deze pagina vindt u documentbeheer- en apparaatconfiguratiebesturingselementen, evenals een aanpasbaar artiestenprofiel, een nieuwsfeed en links naar demo's en tutorials van PreSonus. Als u een internetverbinding op uw computer hebt, worden deze links bijgewerkt wanneer er nieuwe tutorials beschikbaar komen op de PreSonus-website.
Volledige informatie over alle aspecten van Studio One Artist is beschikbaar in de referentiehandleiding PDF in Studio One. De informatie in deze tutorial behandelt alleen de basisaspecten van Studio One Artist en is bedoeld om u zo snel mogelijk aan de slag te krijgen met instellen en opnemen.

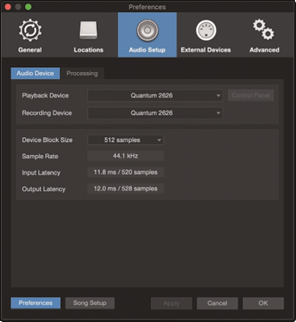

Audioapparaten configureren

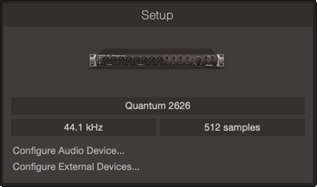

1. In het midden van de Startpagina ziet u het gedeelte Setup. Studio One Artist scant uw systeem automatisch op alle beschikbare stuurprogramma's en selecteert een stuurprogramma. Standaard wordt een PreSonus-stuurprogramma gekozen als er een beschikbaar is.

2. Als u uw apparaat niet op de Startpagina ziet staan wanneer u Studio One start, klikt u op de link Configure Audio Devices (Audioapparaten configureren) in het gedeelte Setup om het venster Opties te openen.

   Klik in het venster Opties op het tabblad Audio Setup (Audio-instellingen) en selecteer uw apparaatstuurprogramma in de vervolgkeuzelijst.

MIDI-apparaten configureren

In het venster External Devices (Externe apparaten) in Studio One Artist kunt u uw MIDI-keyboardcontroller, geluidsmodules en bedieningsoppervlakken configureren. Dit gedeelte leidt u door het instellen van uw MIDI-keyboardcontroller en geluidsmodules. Raadpleeg de referentiehandleiding in Studio One voor volledige installatie-instructies voor andere MIDI-apparaten.
Als u een MIDI-interface of USB MIDI-controllerkeyboard van derden gebruikt, moet u alle vereiste stuurprogramma's voor deze apparaten installeren voordat u aan dit gedeelte begint. Raadpleeg de documentatie die bij uw MIDI-hardware is geleverd voor volledige installatie-instructies.
Als u geen MIDI-apparaten hebt, gaat u naar sectie 5.3.

Een externe MIDI-keyboardcontroller instellen vanaf de Startpagina.
Een MIDI-keyboardcontroller is een hardwareapparaat dat over het algemeen wordt gebruikt voor het bespelen en bedienen van andere MIDI-apparaten, virtuele instrumenten en softwareparameters. In Studio One Artist worden deze apparaten Keyboards (Keyboards) genoemd en moeten ze worden geconfigureerd voordat ze kunnen worden gebruikt. In sommige gevallen wordt uw MIDI-keyboardcontroller ook gebruikt als een toongenerator. Studio One Artist beschouwt de controller- en toongeneratiefuncties als twee verschillende apparaten: een MIDI-keyboardcontroller en een geluidsmodule. De MIDI-bedieningselementen (keyboard, knoppen, faders, enz.) worden ingesteld als een Keyboard. De geluidsmodules worden ingesteld als een Instrument (Instrument).
U kunt uw externe MIDI-apparaten instellen via het gedeelte Setup op de Startpagina. Neem even de tijd om externe apparaten te configureren voordat u een nieuw nummer instelt om op te nemen.
Zorg ervoor dat u de MIDI Out van uw externe MIDI-controller hebt aangesloten op een MIDI In op uw PreSonus audio-interface (indien beschikbaar) of een andere MIDI-interface. Als u een USB MIDI-controller gebruikt, sluit u deze aan op uw computer en schakelt u deze in.

1. Klik op de link Configure External Devices (Externe apparaten configureren) in het gedeelte Setup op de Startpagina om het venster External Devices (Externe apparaten) te openen.

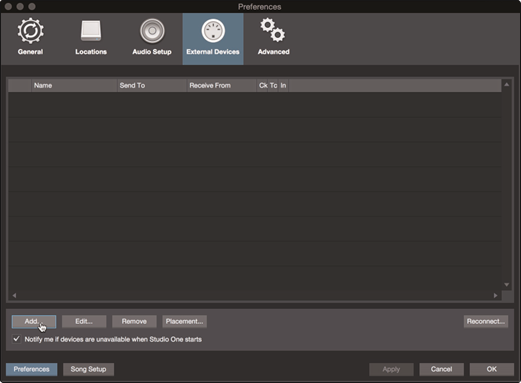

2. Klik op de knop Add (Toevoegen). Hiermee opent u het venster Add Device (Apparaat toevoegen).

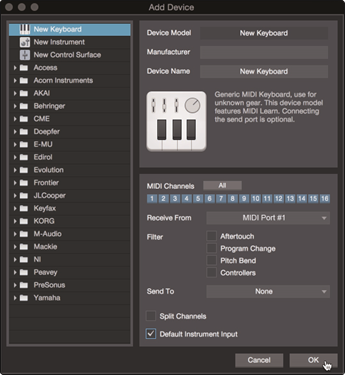

3. Selecteer uw MIDI-controller in het menu aan de linkerkant in de lijst met fabrikanten en modellen. Als uw MIDI-controller niet wordt vermeld, selecteert u New Keyboard (Nieuw keyboard). Op dit punt kunt u de naam van uw keyboard aanpassen door de namen van de fabrikant en het apparaat in te voeren.

4. U moet opgeven welke MIDI-kanalen zullen worden gebruikt om met dit keyboard te communiceren. Voor de meeste doeleinden moet u alle MIDI-kanalen selecteren. Als u niet zeker weet welke MIDI-kanalen u moet kiezen, selecteert u alle 16.
5. Met Studio One kunt u specifieke besturingsfuncties uitfilteren. Als u wilt dat Studio One Aftertouch-, Pitch Bend-, Program Change- of All CC-berichten negeert, schakelt u filtering in voor een of meer van deze berichten.
6. Selecteer in het vervolgkeuzemenu Receive From (Ontvangen van) de MIDI-interface-ingang waarvan Studio One Artist MIDI-gegevens ontvangt (dat wil zeggen, de MIDI-poort waarop uw keyboard is aangesloten).
   Power User Tip: Selecteer in het vervolgkeuzemenu Send To (Verzenden naar) de MIDI-interface-uitgang vanwaar uw Studio One Artist MIDI-gegevens naar uw keyboard verzendt. Als uw keyboardcontroller geen MIDI-gegevens van Studio One hoeft te ontvangen, kunt u dit leeg laten.
7. Als dit het enige keyboard is dat u gebruikt om uw externe synthesizers en virtuele instrumenten te bedienen, vinkt u het vakje naast Default Instrument Input (Standaard instrumentingang) aan. Hiermee wijst u uw keyboard automatisch toe om alle MIDI-apparaten in Studio One Artist te bedienen.
8. Klik op OK.

Als u een geluidsmodule hebt die u wilt aansluiten, laat u het venster External Devices (Externe apparaten) open en gaat u verder met het volgende deel van dit gedeelte. Zo niet, dan kunt u het venster sluiten en gaat u naar sectie 6.3.

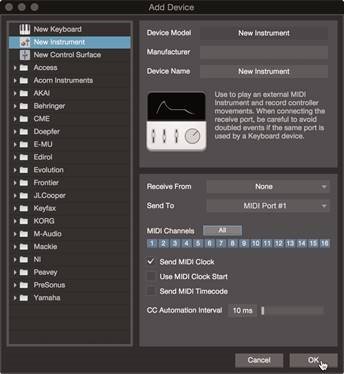

Een externe MIDI-geluidsmodule instellen vanaf de Startpagina.
MIDI-instrumentcontrollers (keyboards, MIDI-gitaren, enz.) verzenden muzikale informatie in de vorm van MIDI-gegevens naar geluidsmodules en virtuele instrumenten, die reageren door geluid te genereren, zoals aangegeven. Toonmodules kunnen zelfstandige geluidsapparaten zijn of kunnen worden geïntegreerd in een MIDI-instrument, zoals een keyboard synthesizer. Studio One Artist verwijst naar alle toongeneratoren als Instruments (Instrumenten). Zodra u uw MIDI-keyboardcontroller hebt ingesteld, neemt u even de tijd om uw geluidsmodule te configureren.
Zorg ervoor dat u de MIDI In van uw externe geluidsmodule hebt aangesloten op de MIDI Out van uw MIDI-interface.

1. Klik in het venster External Devices (Externe apparaten) op de knop Add (Toevoegen).

2. Selecteer uw apparaat in het menu aan de linkerkant. Als uw apparaat niet wordt vermeld, selecteert u New Instrument (Nieuw instrument). Op dit punt kunt u de naam van uw keyboard aanpassen door de namen van de fabrikant en het apparaat in te voeren.

3. Geef op welke MIDI-kanalen zullen worden gebruikt om met deze geluidsmodule te communiceren. Voor de meeste doeleinden moet u alle MIDI-kanalen selecteren. Als u niet zeker weet welke MIDI-kanalen u moet selecteren, raden we u aan om alle 16 te selecteren.
4. Selecteer in het menu Send To (Verzenden naar) de MIDI-interface-uitgang van waar Studio One Artist MIDI-gegevens naar uw geluidsmodule verzendt. Klik op OK en sluit het venster External Devices (Externe apparaten). U bent nu klaar om te beginnen met opnemen in Studio One Artist.

De rest van deze snelstartgids gaat over het instellen van een nummer en bespreekt enkele algemene workflowtips voor het navigeren door de Studio One Artist-omgeving.

Een nieuw nummer maken

Nu u uw audio- en MIDI-apparaten hebt geconfigureerd, gaan we een nieuw nummer maken. We beginnen met het instellen van uw standaard audio I/O.

1. Selecteer op de startpagina Een nieuw nummer maken.

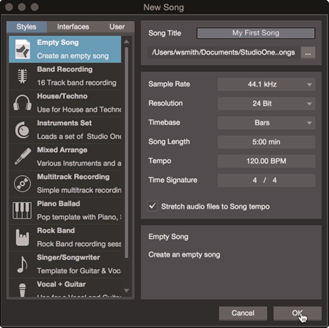

2. In het venster Nieuw nummer geeft u uw nummer een naam en kiest u de map waarin u het wilt opslaan. U ziet een lijst met sjablonen aan de linkerkant. Deze sjablonen bieden snelle instellingen voor verschillende apparaten en opnamesituaties. In dit gedeelte wordt beschreven hoe u een nummer maakt van een lege sessie.

3. Selecteer Leeg nummer in de lijst Sjablonen. Op dit punt moet u uw nummer een naam geven en uw voorkeurssamplefrequentie en bitdiepte selecteren voor opname en weergave. U kunt ook de lengte van uw nummer instellen en het type tijdnotatie dat de tijdlijn moet volgen (notatiebalken, seconden, samples of frames). Klik op de knop OK wanneer u klaar bent.

Tip voor gevorderde gebruikers: Als u van plan bent loops in uw nummer te importeren, zorg er dan voor dat de optie Audiobestanden stretchen naar songtempo is geselecteerd. Dit importeert automatisch loops met de juiste BPM.

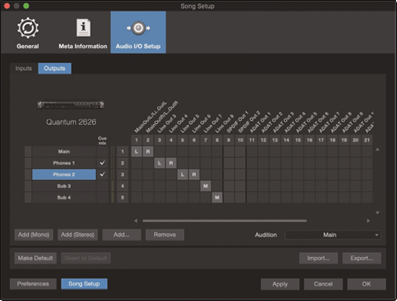

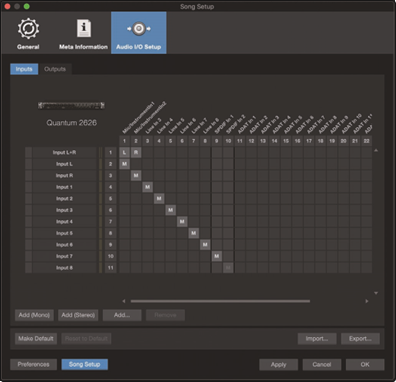

Uw I/O configureren

1. Klik op Song | Song Setup (Song instellen) om uw samplefrequentie en resolutie in te stellen en uw audio I/O te configureren.

2. Klik op het tabblad Audio I/O Setup (Audio I/O instellen).

3. Op het tabblad Inputs (Ingangen) kunt u alle ingangen op uw PreSonus Quantum audio-interface inschakelen die u beschikbaar wilt hebben. We raden aan om een mono-ingang te maken voor elke ingang op uw interface. Als u van plan bent om in stereo op te nemen, moet u ook een paar stereo-ingangen maken.

   Tip voor gevorderde gebruikers: Als u van plan bent de talkback-microfoon te gebruiken, moet u deze inschakelen als een ingang voor uw sessie en er een track voor maken.
4. Klik op de tabbladen Outputs (Uitgangen) om alle uitgangen op uw Quantum audio-interface in te schakelen. In de rechterbenedenhoek ziet u het selectiemenu Audition. Hiermee kunt u de output kiezen vanwaar u audiobestanden wilt beluisteren voordat u ze in Studio One Artist importeert. Over het algemeen wilt u dat dit de belangrijkste outputbus is.

   Tip voor gevorderde gebruikers: Als u wilt dat deze I/O-configuratie hetzelfde is elke keer dat u Studio One opent, klikt u op de knop Make Default (Standaard maken).

Met Studio One kunt u direct vanaf de console monitormixen maken. Om deze functie in te schakelen, moet u ten minste één outputpaar aanwijzen als een Cue Mix-output. Klik op het vak Cue Mix naast een outputpaar dat u als monitormix-output wilt gebruiken om deze functie in te schakelen. Zie sectie 5.4 voor meer informatie.

Audio- en MIDI-tracks maken

1. In de linkerbovenhoek van het venster Arrange (Arrangeren) ziet u verschillende knoppen. De knop uiterst rechts is de knop Add Tracks (Tracks toevoegen). Klik op deze knop om het venster Add Tracks (Tracks toevoegen) te openen.

2. In het venster Add Tracks (Tracks toevoegen) kunt u de tracknaam en -kleur aanpassen, een vooraf ingesteld rack met effecten toevoegen en de fysieke bron instellen voor de input en output van uw audiotracks. Het belangrijkste is dat u het aantal en het type tracks kunt selecteren dat u wilt maken.

   • Audio. Gebruik dit tracktype om audiobestanden op te nemen en af te spelen.
   • Instrument. Gebruik deze track om MIDI-gegevens op te nemen en af te spelen om externe MIDI-apparaten of Virtual Instrument (virtueel instrument)-plug-ins te bedienen.
   • Automation. Met dit tracktype kunt u geautomatiseerde parameterbedieningen voor uw sessie maken.
   • Folder. Deze track helpt u bij het beheren van uw sessie en bij het snel bewerken van meerdere tracks tegelijk.

Tip voor gevorderde gebruikers: Als u een audiotrack wilt toevoegen voor elk van de beschikbare ingangen, gaat u gewoon naar Track | Add Tracks for All Inputs (Tracks toevoegen voor alle ingangen).

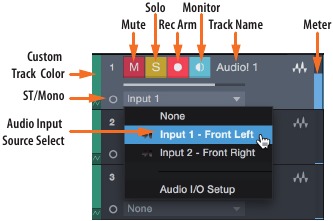

Trackanatomie:

Opmerking: MIDI-tracks zijn bijna identiek aan audiotracks. De lijst Input Source (Invoerbron) voor MIDI-tracks bevat beschikbare externe MIDI-apparaten en alle virtuele instrumenten die aan het nummer zijn toegevoegd.

Een audiotrack opnemen

1. Om te beginnen met opnemen, maakt u een audiotrack vanuit het venster Add Tracks (Tracks toevoegen), stelt u de input in op Input 1 (Ingang 1) op uw Quantum 2626-interface en sluit u een microfoon aan op dezelfde input.

2. Selecteer Record Enable (Opname inschakelen) op de track. Verhoog het Input 1 (Ingang 1)-niveau op uw audio-interface terwijl u in de microfoon spreekt/zingt. U zou de inputmeter in Studio One Artist moeten zien reageren op de input. Pas de versterking aan zodat het inputniveau bijna maximaal is zonder te clippen (vervormen).


U bent nu klaar om te beginnen met opnemen. Raadpleeg voor volledige instructies de Studio One Reference (Studio One-referentiehandleiding) in Help | Studio One Reference Manual (Studio One-referentiehandleiding).

Virtuele instrumenten en effecten toevoegen

U kunt plug-ins en instrumenten aan uw nummer toevoegen door ze vanuit de browser te slepen en neer te zetten. U kunt ook een effect of een groep effecten van het ene kanaal naar het andere slepen, aangepaste effectketens slepen en uw favoriete virtuele-instrumentpreset direct laden zonder ooit door een menu te scrollen.

De browser openen.

In de rechterbenedenhoek van het venster Arrange (Arrangeren) bevinden zich drie knoppen:

• De knop Edit opent en sluit de audio- en MIDI-editors.
• De knop Mix opent en sluit het venster Mixer.
• De knop Browse opent de browser, die alle beschikbare virtuele instrumenten, plug-in-effecten, audiobestanden en MIDI-bestanden weergeeft, evenals de pool van audiobestanden die in de huidige sessie zijn geladen.

Virtuele instrumenten slepen en neerzetten.
Om een virtueel instrument aan uw sessie toe te voegen, opent u de browser en klikt u op de knop Instrument. Selecteer het instrument of een van de patches ervan in de instrumentbrowser en sleep het naar de Arrange (Arrangeren)-weergave. Studio One Artist maakt automatisch een nieuwe track en laadt het instrument als input.

Effecten slepen en neerzetten.
Om een plug-in-effect aan een track toe te voegen, klikt u op de knop Effects (Effecten) in de browser en selecteert u de plug-in of een van de presets in de effectenbrowser. Sleep de selectie naar de track waaraan u het effect wilt toevoegen.

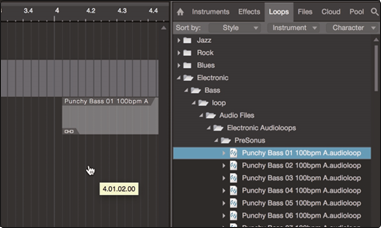

Audio- en MIDI-bestanden slepen en neerzetten.
Audio- en MIDI-bestanden kunnen snel worden gelokaliseerd, beluisterd en in uw nummer worden geïmporteerd door ze vanuit de bestandsbrowser naar de Arrange (Arrangeren)-weergave te slepen. Als u het bestand naar een lege ruimte sleept, wordt er een nieuwe track gemaakt met dat bestand op de positie waarnaar u het hebt gesleept. Als u het bestand naar een bestaande track sleept, wordt het bestand geplaatst als een nieuw onderdeel van de track.

Monitormixen in Studio One

U kunt monitormixen instellen met uw Quantum 2626-interface met behulp van de unieke Cue Mix-functie van Studio One. Deze functie neemt de monitor mix control-software voor uw Quantum 2626-interface over en biedt niveau- en panregeling vanuit Studio One. Wijs eenvoudigweg een paar of paren uitgangen aan als een cue-mix, en u vindt de Cue Mix-bedieningselementen in uw Studio One-mixer.
U kunt een cue-mix maken en deze naar elke uitgang op uw Quantum sturen (Main, Headphones, General Purpose, ADAT of S/PDIF). U hoeft alleen maar een outputbus te creëren en Cue Mix in te schakelen.

Power User Tip: Het is mogelijk om de hoofduitgang aan te wijzen als een cue-mix. Dit is handig als u uzelf vaak opneemt en snel toegang nodig heeft tot monitoring voor live inputs. Wanneer de hoofduitgang is aangewezen als Cue Mix, verschijnt er een knop op elk audiokanaal, met een toegewezen audio-ingang in de Console, onder de knoppen Mute, Solo, Record en Monitor.

Cue Mix-functies

Zodra u een cue-mix output heeft gemaakt, ziet u een speciaal Send-object in de kanalen van de Console. Dit Send-object wordt een Cue Mix-object genoemd.
In de Kleine Console-weergave verschijnen Cue Mix-objecten in de meest linkse kolom van het uitgebreide kanaal.

In de Grote Console-weergave verschijnen Cue Mix-objecten onder het Send-apparaatrek op elk kanaal.

1. Activate Button (Activeerknop). Om een kanaal volledig uit een Cue Mix te verwijderen, deactiveert u eenvoudigweg het Cue Mix-object voor dat kanaal. In de meeste gevallen laat u dit ingeschakeld.
2. Horizontal Level Fader (Horizontale niveaufader). Dit is de volumeregeling voor de Cue Mix van het kanaal. Standaard is dit niveau identiek aan het niveau dat is ingesteld op de fader van het kanaal. Zodra u de niveaufader van de Cue Mix beweegt, is het volume van dat kanaal in de Cue Mix onafhankelijk van de hoofdmix of een andere cue-mix in de sessie.
3. Pan Control (Panoramaregeling). Dit stelt de panoramapositie in voor het kanaal in de Cue Mix-uitgangen. Net als volume is pannen standaard identiek aan de hoofdmix.
4. Lock to Channel button (Vergrendel aan kanaalknop). Standaard is de Lock to Channel button ingeschakeld en zijn de niveau- en panwaarden vergrendeld aan de Channel-niveau- en panregelaars voor de Main mix. Dit betekent dat elke Cue Mix identiek zal zijn aan de Main mix in de Console. Het wijzigen van het niveau of de panoramapositie in de Main mix zal het niveau of de panoramapositie in de Cue Mix wijzigen. Het wijzigen van het niveau of de panoramapositie in het Cue Mix-object ontgrendelt echter beide instellingen, waardoor onafhankelijke regeling van het niveau en de panoramapositie voor elk kanaal in elke Cue Mix mogelijk is. Het niveau en de panoramapositie voor kanalen in een Cue Mix kan dus volledig verschillen van het gerelateerde niveau en de panoramapositie in de Main mix. U kunt het Cue Mix-niveau en de panoramapositie op elk moment terugvergrendelen op de kanaalinstellingen door op de Lock to Channel button te klikken.

Inprikken

De unieke integratie van de Quantum 2626 met Studio One en de ultra-lage latentieprestaties maken inprikken eenvoudiger dan ooit. Dit gedeelte leidt u door het instellen van een punch-in, zodat er geen sonische verandering is tussen audio die u afspeelt en audio die u opneemt.

1. Voordat u begint, gaat u naar Studio One>Voorkeuren en klikt u op het tabblad Geavanceerd.

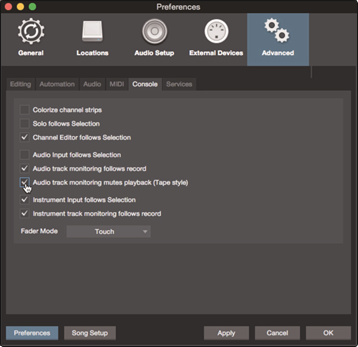

2. Op het voorkeuretabblad Console vinkt u het vakje naast "Audio track monitoring mutes playback (Tape Style)" (Audiospoor monitoring dempt afspelen (bandstijl)) aan. Hierdoor kunt u Cue Mix gebruiken om te monitoren tijdens een punch-in. Klik op Toepassen en vervolgens op OK.

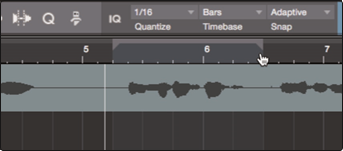

3. Nadat u uw audio hebt opgenomen, stelt u de punch-in- en -uitpunten in op de tijdlijn.

4. Schakel de Autopunch-knop links van de Metronoom-instellingen in het transport in.

5. Record Arm uw track en zorg ervoor dat u inputmonitoring uitschakelt.
   U bent nu klaar om in te prikken. Spoel eenvoudigweg terug naar het punt in het nummer waarop u wilt beginnen en klik op record.


Technische informatie

Specificaties

Het eten is klaar

Extra bonus: het voorheen Top Secret recept van PreSonus voor...

Andouille & Duitse Rode Kool Po-Boys

Ingrediënten:

• 1 kleine ui
• 3 el verse gember
• 1 kleine krop rode kool
• 1 tl zout
• 3 el honing
• ¼ kopje rode wijnazijn
• 12 oz Andouille- of braadworst, in de lengte gesneden
• ¼ lb. Muenster-kaas
• Creoolse of Duitse mosterd naar smaak
• 1 brood Frans brood

Kookinstructies:

1. Verhit 2 eetlepels plantaardige olie in een grote koekenpan. Voeg uien en gember toe en bak ze ongeveer 3 minuten tot de uien beginnen te verwelken. Voeg kool, azijn en honing toe en kook vervolgens ongeveer 5 minuten. Voeg zout naar smaak toe en zet opzij.
2. Verhit olie in een koekenpan tot heet. Voeg worst met de gesneden kant naar beneden toe tot ze mooi bruin is, draai om en kook ongeveer 5 minuten tot ze gaar is.
3. Snijd het brood in de lengte, leg een bedje van kool, dan worst en kaas erop. Rooster onder de grill of in een hete oven tot de kaas gesmolten is en het brood knapperig is.
4. Smeer mosterd op het brood. Sandwich kan dan in 2-3 stukken worden gesneden en worden gedeeld (of niet als je echt honger hebt).

BONUS: Extra kool kan worden gebruikt als smaakmaker bij vlees, eieren, sandwiches, enz.

© 2020 PreSonus Audio Electronics, Inc. Alle rechten voorbehouden. DigiMax, PreSonus, StudioLive en XMAX zijn handelsmerken of geregistreerde handelsmerken van PreSonus Audio Electronics, Inc. Capture, Impact, Mixverb, Presence, RedLightDist, SampleOne, Studio One en Tricomp zijn handelsmerken of geregistreerde handelsmerken van PreSonus Software Ltd. Mac en Mac OS zijn geregistreerde handelsmerken van Apple, Inc., in de VS en andere landen. Windows is een geregistreerd handelsmerk van Microsoft, Inc., in de VS en andere landen. Andere productnamen die hierin worden genoemd, kunnen handelsmerken zijn van hun respectieve bedrijven. Alle specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd... behalve het recept, dat een klassieker is.

Referenties

• PreSonus | Waar geluid je ook brengt.
• My.PreSonus
• Studio One | PreSonus
• Quantum | Technische specificaties | PreSonus

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download PreSonus Quantum 2626 Handleiding

Beschikbare talen
