PreSonus Quantum ES-serie Handleiding

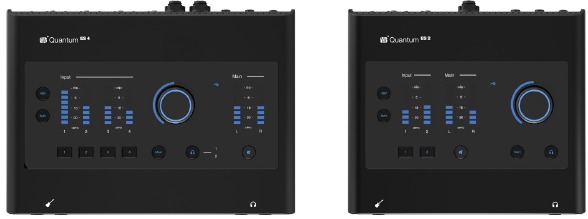

Overzicht

Inleiding

Bedankt voor de aanschaf van de PreSonus Quantum ES-audio-interface! Quantum ES-interfaces bieden ongeëvenaarde geluidsopname met oproepbare, volgende generatie MAX-HD-microfoonvoorversterkers, een hoogwaardig industrieel ontwerp en ongeëvenaarde DAW-integratie. Het enige wat u nodig hebt, is een computer met een USB-verbinding, een paar microfoons, kabels, actieve luidsprekers, uw instrument en creativiteit, en u bent klaar om uw muziek op te nemen, te mixen en uit te brengen.

Over deze handleiding: Deze handleiding behandelt de bediening van zowel de Quantum ES 2 als de Quantum ES 4. Wanneer een functioneel verschil wordt beschreven, worden de functies van de Quantum ES 4 eerst genoemd, gevolgd door de Quantum ES 2. Om problemen tijdens de installatie en setup te voorkomen, raden we u aan deze handleiding te gebruiken om vertrouwd te raken met de functies, toepassingen en correcte aansluitprocedures voordat u probeert uw Quantum-interface op uw computer aan te sluiten.

Productkenmerken

• 4 PreSonus MAX-HD-microfoonvoorversterkers (2 voorversterkers voor de ES 2)
  • + 75 dB microfoonvoorversterkerbereik
  • Combo-aansluitingen op het achterpaneel (zowel ¼-inch TRS als XLR)
• 2 instrumentingangen (1 voor de ES 2)
• 4 TRS-lijnuitgangen op ¼-inch aansluitingen (2 uitgangen voor de ES 2)
• 2 stereo hoofdtelefoonuitgangen (1 hoofdtelefoonuitgang voor de ES 2)
• Bediening van monitorniveaus en demping via het bovenpaneel
  • Regel het volume voor alle of sommige uitgangen met één knop
• Hoogwaardige, geluidsarme converters: Hoor en neem audio met verbluffende nauwkeurigheid op
• MAX-HD-microfoonvoorversterkers: De volgende generatie PreSonus-voorversterkerontwerp, MAX-HD-voorversterkers zijn schoon, transparant en nauwkeurig met voldoende versterking voor versterkingshongerige microfoons die worden gebruikt in moderne opnames en uitzendingen.
• Automatische versterking: Voor de opname kunnen de versterkingsniveaus automatisch worden ingesteld om uw beste prestaties vast te leggen.
• Beste LED-meetwaarden in zijn klasse: Heldere en responsieve LED-meetwaarden bieden nauwkeurige uitlezingen voor audio-invoer- en uitvoerniveaus.
• Studio One Pro-integratie: Bedien uw voorversterkerversterking, fantoomvoeding, kanaalinstellingen en meer op afstand vanuit Studio One Pro
• Werking met behulp van een desktop of mobiel apparaat (directe verbinding met host of lokaal netwerk vereist) met behulp van de Universal Control-toepassing:
  • Alle instellingen kunnen worden bediend via de Universal Control-toepassing
• Tot 24-bits conversie
• Tot 192 kHz samplefrequentie
• 115 dB dynamisch bereik

Wat zit er in de doos

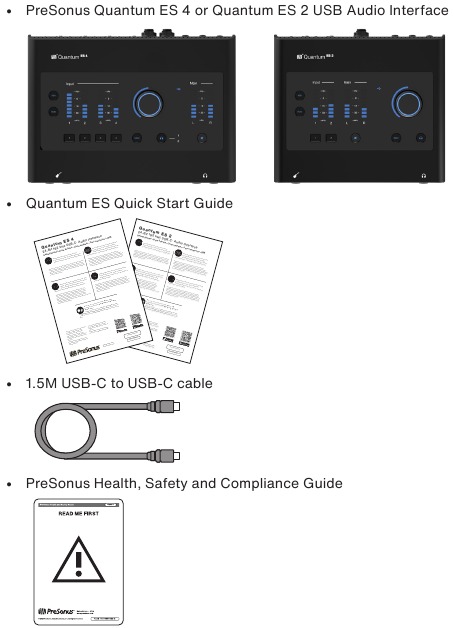

Uw Quantum ES-interfacepakket bevat het volgende:

Opmerking: Alle bijbehorende software en stuurprogramma's voor uw PreSonus Quantum ES-interface kunnen worden gedownload van uw MyPreSonus-gebruikersaccount. Ga naar http://my.presonus.com en registreer uw Quantum ES-interface om downloads en licenties te ontvangen.

Aan de slag

Uw Quantum ES-interface biedt meer dan wat er in de doos zit! Neem even de tijd om uw interface te registreren en Universal Control te downloaden. Universal Control biedt updates en upgrades voor de Quantum ES, dus volg de onderstaande aanwijzingen om ervoor te zorgen dat u het meeste uit uw nieuwe interface haalt.

Productregistratie

Uw Quantum ES is een krachtige audio-interface, boordevol professionele audiotools en flexibele monitoringbedieningen. Ga voordat u verbinding maakt met een computer naar www.presonus.com en navigeer naar de Quantum ES-productpagina om de nieuwste systeemvereisten voor uw interface te controleren.

Nadat u hebt gecontroleerd of u aan de nieuwste systeemvereisten voldoet, voert u de volgende stappen uit:

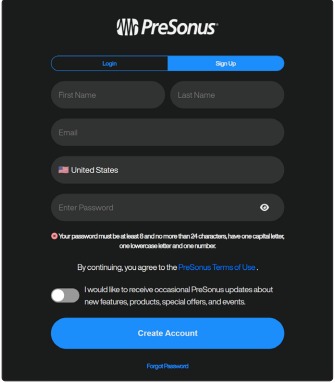

1. Ga naar My.PreSonus.com en maak een gebruikersaccount aan of log in op uw gebruikersaccount.

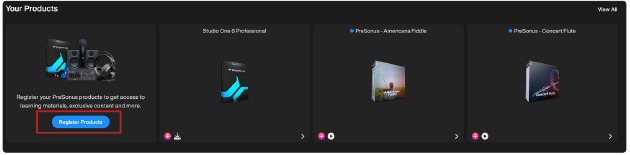

2. Klik bovenaan uw MyPreSonus-startpagina op de knop "Register Products" (Producten registreren). Nadat u hebt geklikt, verschijnt er een dialoogvenster.

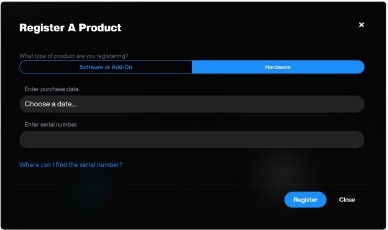

3. Geef in het dialoogvenster de datum op waarop u de interface hebt gekocht en het serienummer op uw interface. Klik op "Register" (Registreren) als u klaar bent.

4. Nadat u op Registreren hebt geklikt, verschijnt er een ander dialoogvenster waarin u uw Studio One Pro-downloads kunt starten.
   Opmerking: De snelheid van uw processor, de hoeveelheid RAM en de capaciteit, grootte en snelheid van uw harde schijven hebben een grote invloed op de algehele prestaties van uw opnamesysteem. Een snellere processor en meer RAM kunnen de signaallatentie (vertraging) verminderen en de algehele prestaties verbeteren.

Universal Control-installatie

Om Universal Control te downloaden, navigeert u naar de Quantum ES-productpagina vanaf uw MyPreSonus-startpagina. Het installatieproces verschilt enigszins tussen mensen met Windows- en mensen met macOS-apparaten.

Installatie voor Windows

Het Universal Control-installatieprogramma leidt u door elke stap van het installatieproces. Deze toepassing installeert de ASIO-stuurprogramma's. Lees elk bericht zorgvuldig. Het wordt aanbevolen dat u alle toepassingen afsluit voordat u met de installatie begint.

Installatie voor macOS

Het Universal Control-installatieprogramma leidt u door elke stap van het installatieproces. Universal Control installeert het krachtige audiostuurprogramma van PreSonus. Universal Control installeert ook alle noodzakelijke firmware-updates, dus het wordt ten zeerste aanbevolen om deze applicatie te installeren. Het Universal Control-installatieprogramma leidt u door elke stap van het installatieproces.
Opmerking: Voor macOS-gebruikers: wanneer de installatie is voltooid, vindt u de Universal Control-toepassing in uw map Programma's. Het wordt aanbevolen om deze in uw Dock te plaatsen voor gemakkelijke toegang.

Firmware-updates

Universal Control is ontworpen om te controleren of de juiste firmwareversie op uw Quantum ES-interface is geïnstalleerd. Nadat u uw Quantum ES hebt aangesloten op een beschikbare USB-C-poort, wordt u gevraagd of de firmware van uw Quantum ES-interface moet worden bijgewerkt. Klik zodra u hierom wordt gevraagd op de knop "Update Firmware" (Firmware bijwerken) om de update te starten.

Schakel uw Quantum-interface niet uit en ontkoppel deze niet tijdens de firmware-update. Zodra de firmware-update is voltooid, wordt u gewaarschuwd en wordt u gevraagd om uw apparaat opnieuw op te starten.

Hardware-instelling

Nu u uw interface hebt geregistreerd en Universal Control hebt gedownload, bent u klaar om uw nieuwe Quantum ES te gaan gebruiken! Volg de onderstaande stappen om uw Quantum ES op de computer aan te sluiten:

1. Plaats uw Quantum ES-interface op een vlakke ondergrond die luchtstroom mogelijk maakt en voldoende ruimte biedt voor de aansluiting van invoer- en uitvoerbekabeling.
2. Sluit de meegeleverde USB-C-naar-USB-C-kabel aan van uw Quantum ES op de hostcomputer.

Verlaag, voordat u de Quantum ES inschakelt, het volume van uw monitorluidsprekers en verwijder de hoofdtelefoon van uw oren.

3. Schakel de Quantum ES in door op de aan/uit-schakelaar op het achterpaneel te drukken.
4. Raadpleeg voor meer informatie over I/O-aansluitingen de Quantum ES-aansluitschema's.

Hardwarefuncties

Het volgende gedeelte geeft een overzicht van de aansluitingen en bedieningselementen op het voor-, boven- en achterpaneel van zowel de Quantum ES 4- als de ES 2-interface.

Voorpaneel

Instrumentingang – Uw Quantum ES-audio-interface is uitgerust met TS-instrumentingangen voor gebruik met passieve instrumenten zoals gitaar, bas, enz. De Quantum ES 4 heeft twee instrumentingangen, terwijl de ES 2 één instrumentingang heeft.
Opmerking: Elke verbinding die in de ¼-inch-poort op het voorpaneel wordt gemaakt, schakelt de bijbehorende combo-aansluiting op het achterpaneel uit (kanaal 1 voor de ES 2 en kanalen 1 of 2 voor de ES 4). Als u bijvoorbeeld een ¼-inch gitaarkabel op ingang 1 van uw Quantum-interface hebt aangesloten, is de bijbehorende achteringang 1 niet meer beschikbaar voor gebruik. Als u tegelijkertijd wilde zingen en uw gitaar wilde aansluiten, kunt u uw gitaar ¼-inch op ingang 1 aansluiten en een XLR-microfoonkabel op achteringang 2 aansluiten.

Koptelefoonuitgang – Sluit een stereo hoofdtelefoon aan op de ¼-inch TRS-aansluitingen. De hoofdtelefoonuitgang voert audio uit die naar de Main Outputs L en R is gerouteerd. De Quantum ES 4 heeft twee hoofdtelefoonuitgangen, terwijl de ES 2 er één heeft.
Opmerking: De audiobron voor elke hoofdtelefoon kan worden gewijzigd in Universal Control of Studio One Pro (hoofdtelefoonuitgang 2 kan bijvoorbeeld worden gebruikt om te luisteren naar audio die naar uitgangen 3/4 wordt verzonden).

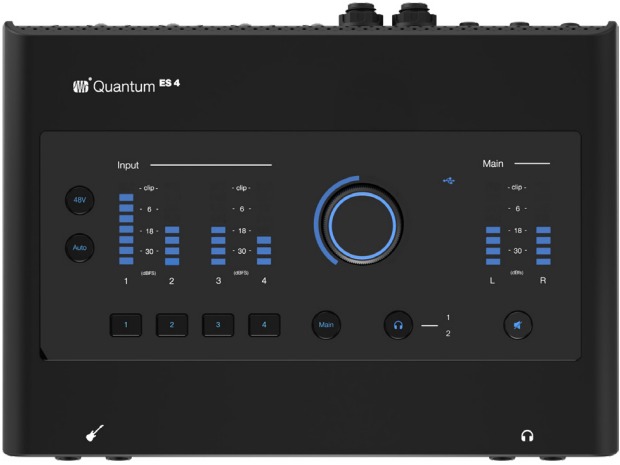

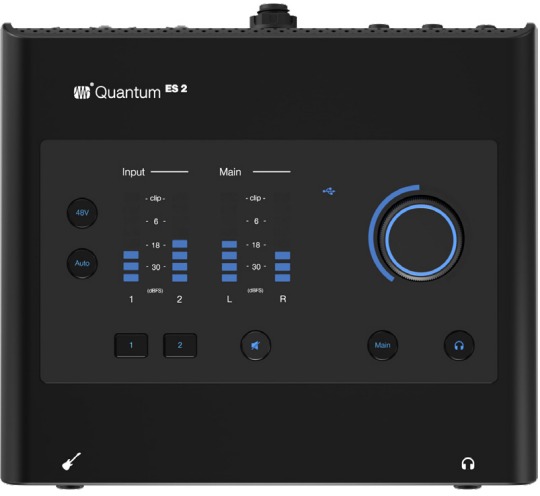

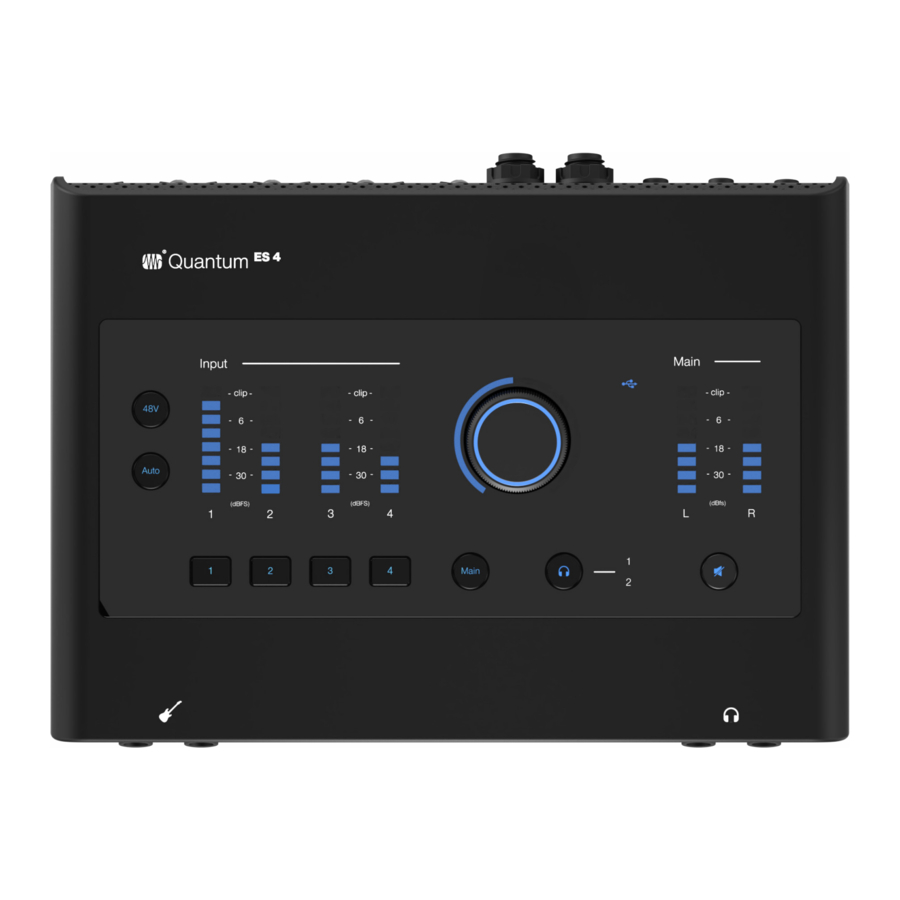

Bovenpaneel

Fantoomvoeding - Wanneer een kanaal is geselecteerd, schakelt u met de fantoomvoedingsknop van 48 V de fantoomvoeding in of uit; de knop licht rood op wanneer deze functie is ingeschakeld en blauw wanneer deze is uitgeschakeld.
Wanneer een kanaal niet is geselecteerd, kunt u snel zien welke kanalen 48 V hebben door de 48V-knop ingedrukt te houden. Kanaalselectieknoppen met 48 V aan lichten rood op en kanaalselectieknoppen zonder 48 V lichten wit op terwijl de 48V-knop wordt ingedrukt. Terwijl de 48V-knop wordt ingedrukt, kunt u op een kanaalselectieknop drukken om 48 V voor dat kanaal in of uit te schakelen. Wanneer de 48V-knop wordt losgelaten, licht deze weer blauw op.

Fantoomvoeding is alleen vereist voor condensatormicrofoons en kan ribbonmicrofoons ernstig beschadigen. Schakel daarom de fantoomvoeding uit voor alle kanalen waar dit niet nodig is.

Auto Gain Button - Wanneer een kanaal is geselecteerd, drukt u op de Auto Gain-knop om de Quantum ES automatisch het versterkingsniveau voor het geselecteerde kanaal te laten instellen (zie het gedeelte "Auto Gain" voor meer informatie over Auto Gain). Auto Gain is alleen beschikbaar voor de microfoon- en gitaaringangen (geen lijnsignalen).
Opmerking: Als u zich niet in de Channel Edit-modus bevindt, drukt u op de Auto Gain-knop om Auto Gain op meerdere kanalen te activeren.

Clip LED - De LED licht rood op wanneer het ingangssignaal -0,5 dBFS bereikt. Op dit niveau begint het signaal de analoog-digitaalomzetters te overbelasten en vertoont het tekenen van clipping.
Ingangsmeter - Deze meters geven het ingangsniveau van de analoge ingangen aan.

USB Status – De LED-kleur laat zien of u bent verbonden met een apparaat via USB (computer of mobiel apparaat).

• Afwisselend rode en blauwe LED's geven aan dat de Quantum ES op zoek is naar een apparaat.
• Een continu blauwe LED geeft aan dat de Quantum ES succesvol is verbonden met een apparaat.
• Een continu rode LED geeft aan dat de Quantum ES geen apparaat heeft gedetecteerd om verbinding mee te maken en in de stand-alone modus staat.
• Een knipperende rode LED geeft aan dat de Quantum ES extra stroom nodig heeft via de "Aux"-poort aan de achterkant.

Channel Select Buttons - Om het versterkingsniveau van een specifiek kanaal te regelen, drukt u op de gewenste kanaalselectieknop. Druk nogmaals op de kanaalselectieknop of op de Main- of hoofdtelefoonknop om de Channel Edit-modus te verlaten.

Wanneer in de Channel Edit-modus:

• Zowel de knop als de knop worden wit.
• Door aan de knop te draaien, regelt u het versterkingsniveau voor het geselecteerde kanaal (zie het gedeelte Stereo Linking voor informatie over het regelen van de versterking voor gekoppelde kanalen).

Opmerking:Na 10 seconden inactiviteit schakelt de knop terug naar de Monitor Control- of Headphone Control-modus, afhankelijk van de laatst gebruikte modus.

Illuminated Knob Position - De verlichte ring rond de knop toont de relatieve knoppositie en verandert van kleur, afhankelijk van de actieve modus. Het toont de huidige relatieve positie van de knop voor de hoofduitgang, versterking of hoofdtelefoonniveau.
Control Knob - Quantum ES gebruikt een multifunctionele, eindeloze knop. Deze knop kan worden gebruikt om de hoofduitgang, de versterking of het hoofdtelefoonniveau te regelen.

Speaker Control ("Main" Button) - Door op de Main-knop te drukken, schakelt u de knop over om het hoofduitgangsniveau te regelen. Dit is de standaardmodus voor de knop en elke andere modus, behalve Headphone Control, zal verlopen en terugkeren naar Monitor Control.
Speaker Switching is beschikbaar voor gebruikers van Quantum ES 4. Wanneer Speaker Switching is ingeschakeld in Universal Control, volgt het indrukken van de Main-knop het schakelgedrag dat is ingesteld in Universal Control. Door bijvoorbeeld op de Main-knop te drukken, kan worden geschakeld tussen uw hoofd- en alternatieve luidsprekers (A - B). Bekijk het gedeelte "Speaker Switching" voor meer informatie over Speaker Switching.

Headphone Control Button – Door op de hoofdtelefoonbedieningsknop te drukken, wordt de knopbediening van het hoofdtelefoonuitgangsniveau ingeschakeld (de encoder wordt groen). Voor de ES 2 drukt u gewoon nogmaals op de hoofdtelefoonknop om terug te keren naar de Speaker Control-modus of drukt u gewoon op de Main-knop.

Voor de ES 4-gebruikers,

• Druk één keer op de hoofdtelefoonknop om hoofdtelefoon 1 te bedienen; het cijfer 1 licht blauw op.
• Druk nogmaals op de hoofdtelefoonknop om hoofdtelefoon 2 te bedienen; het cijfer 2 licht blauw op.
• Als u op de hoofdtelefoonknop drukt terwijl hoofdtelefoon 2 actief is, wordt de bediening teruggeschakeld naar hoofdtelefoon 1.

De laatst geselecteerde hoofdtelefoonbediening (1 of 2) is actief wanneer op de hoofdtelefoonknop wordt gedrukt. Stel bijvoorbeeld dat op de Main-knop wordt gedrukt terwijl hoofdtelefoon 2 actief is. Als er nogmaals op de hoofdtelefoonknop wordt gedrukt, keert de bediening terug naar hoofdtelefoon 2 (de laatst geselecteerde bediening).

Opmerking: Wanneer u zich in de Headphone Control-modus bevindt, zal de knop NIET verlopen en terugkeren naar Monitor Control.

Output Meters - Deze meters geven het signaalniveau weer vóór de bediening van het hoofduitgangsniveau.

Mute / Dim Button - Standaard dempt het indrukken van de Mute-knop de Main-uitgangen. Optioneel, bij gebruik van Universal Control, kan de mute-knop in Universal Control worden geconfigureerd om te functioneren als een dimknop. De hoeveelheid toegepaste dimming is standaard -10 dB, maar kan ook worden gewijzigd in het instellingenpaneel van de Universal Control-mixer.
Opmerking: Mute/Dim heeft geen invloed op de hoofdtelefoon.

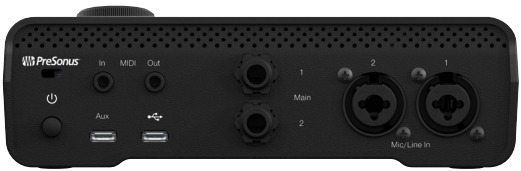

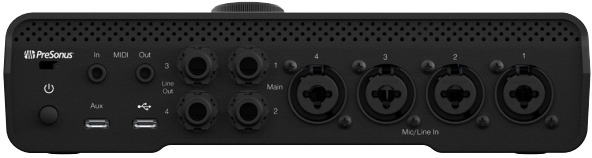

Achterpaneel

Kensington-slot – Voor gebruik met Kensington- of Kensington-stijl sloten, kunt u met het Kensington-slot uw interface vergrendelen aan een vast object, zoals uw bureau.

Power On / Off Switch – De drukknop schakelt het apparaat in en uit.
Opmerking: wanneer het apparaat waarmee u bent verbonden niet voldoende stroom levert via USB-C, is extra stroom vereist (zie hieronder).

MIDI Input and Output - Eén 3,5 mm MIDI-ingangspoort en één 3,5 mm MIDI-uitgangspoort ontvangen of verzenden MIDI-gegevens tussen uw computer en externe MIDI-apparaten.
Opmerking: Type-B, MIDI 3,5 mm naar 5-pins DIN-adapters zijn niet inbegrepen.

Auxiliary Power Connector (USB-C) – Wanneer het apparaat waarmee u bent verbonden niet voldoende stroom levert via USB-C, is extra stroom vereist met behulp van een extra stroomkabel (niet inbegrepen).
Voor de ES 4 is een USB-C naar USB-C-kabel en bijbehorende USB-C, 5VDC 2.6A 9W-stekker/externe batterij vereist voor extra stroom.
Voor de ES 2 is een USB-C naar USB-C-kabel en bijbehorende USB-C, 5VDC 1.8A 13W-stekker/externe batterij vereist voor extra stroom.
USB-A-naar-USB-C-kabels of -adapters leveren niet voldoende stroom voor beide interfaces.

USB-C Connector - Sluit uw Quantum ES-interface aan op uw computer of mobiele apparaat met de meegeleverde USB-C-naar-USB-C-kabel of -adapter.
Opmerking: Het gebruik van een andere kabel dan de meegeleverde kabel kan de prestaties of busvoeding beïnvloeden.

Monitor Outputs – Gebruik de twee TRS ¼-inch-poorten met het label Main om uw hoofdpaar studiomonitors aan te sluiten. De monitoruitgangen zijn ook DC-gekoppeld voor het verzenden van stuursignalen.
Line Outputs – Voor de Quantum ES 4 kunnen de lijnuitgangen 3 en 4 worden gebruikt om audio op lijnniveau naar andere apparaten te sturen, zoals hoofdtelefoonversterkers voor cue-mixen of om een alternatief paar studiomonitors aan te sluiten om mixes te vergelijken (bekijk het gedeelte over luidsprekerschakeling voor meer informatie hierover). Alle lijnuitgangen zijn ook DC-gekoppeld voor het verzenden van stuursignalen.
Opmerking: Wanneer de Speaker Switching-modus actief is, zijn cue-mixen niet mogelijk en worden ze in Universal Control gedeactiveerd.

Microphone / Line Inputs – Elke analoge ingang op uw Quantum-interface is voorzien van een combo-aansluiting. Deze handige connector accepteert zowel een ¼-inch TRS-stekker als een XLR-stekker. De Quantum ES 4 bevat vier PreSonus MAX-HD-microfoonvoorversterkers, terwijl de ES 2 er twee bevat voor gebruik met veel soorten microfoons.
MAX-HD-voorversterkers zijn extreem ruisarm met een versterkingsbereik van 0 tot +75 dB, waardoor u signalen kunt versterken en achtergrondruis kunt minimaliseren. Lijningangen hebben een trim-bereik van plus of min 12 dB om het signaal te versterken of te verminderen. Wanneer een lijnsignaal is aangesloten op de 1/4-inch-poort van de combo-ingang, wordt de microfoonvoorversterker omzeild.

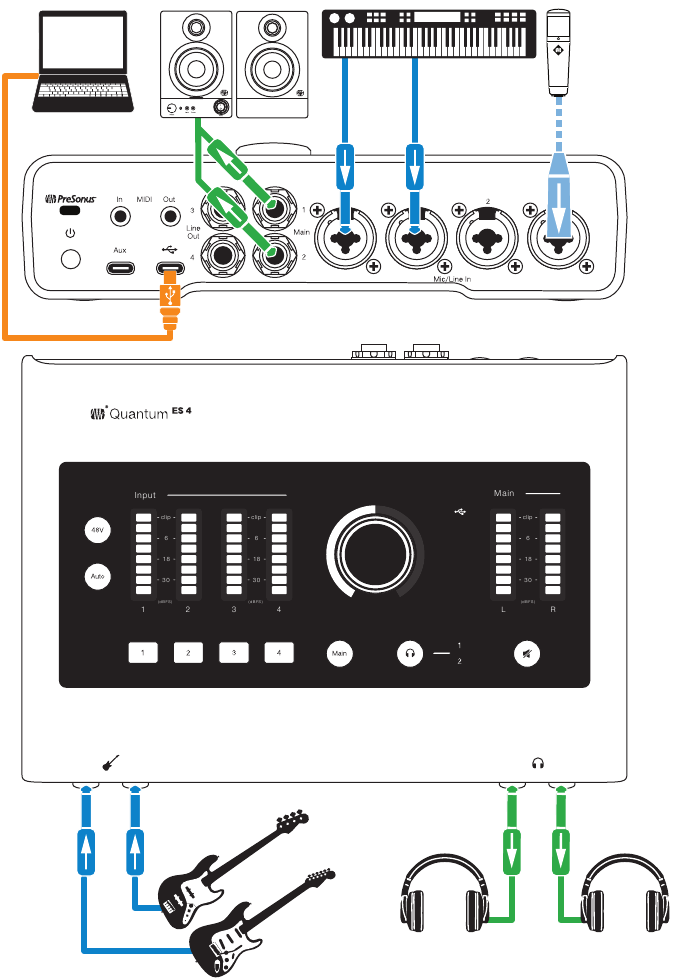

Quantum ES 4 Aansluitschema

Opmerking: Het gebruik van de Instrument Inputs aan de voorkant schakelt de bijbehorende ingangen op het achterpaneel uit. Koppel de stekker los van het voorpaneel om toegang te krijgen tot de ingangen 1 en 2 op het achterpaneel.

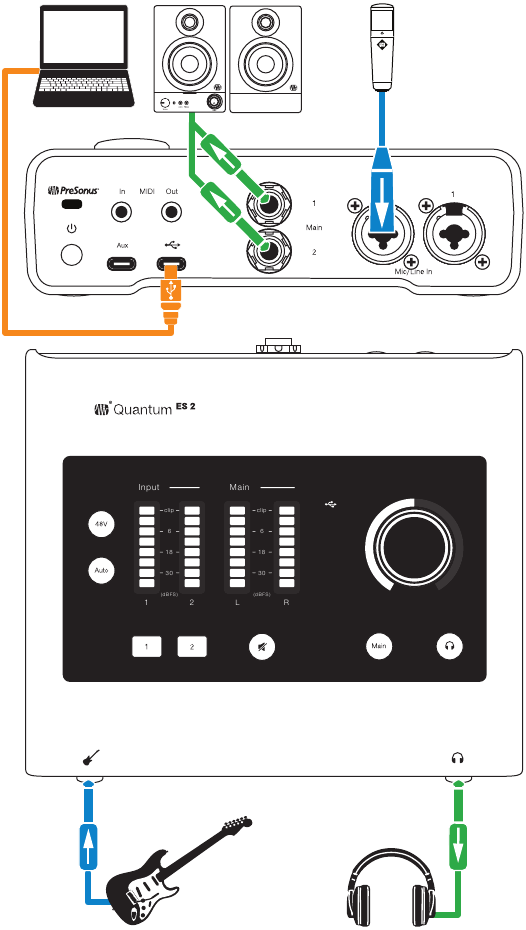

Quantum ES 2 Aansluitschema

Opmerking: Het gebruik van de Instrument Input aan de voorkant schakelt ingang 1 op het achterpaneel uit. Koppel de stekker los van het voorpaneel om toegang te krijgen tot ingang 1 op het achterpaneel.

Softwarefuncties

Universal Control

Universal Control is zowel een hulpprogramma voor driverbeheer als een softwarecontrole-interface voor uw Quantum ES. Universal Control stelt gebruikers van andere populaire DAW-toepassingen ook in staat om toegang te krijgen tot deze functies.
Universal Control biedt het volgende:

• Hardware control (Hardwarebediening) - Alle hardwarebedieningselementen op het bovenpaneel van Quantum kunnen worden bediend met behulp van Universal Control, waardoor hardwaremanipulatie eenvoudig wordt, zelfs als Quantum is geïnstalleerd op een locatie die buiten het bereik van de computeroperator ligt.
• Low-latency monitoring (Monitoring met lage latentie) - Het gebruik van Universal Control elimineert de latentie die gepaard gaat met DAW I/O-buffering, waardoor monitoring problematisch wordt voor de uitvoerder. Door de software-ingangsmonitoringfunctie van de DAW volledig uit de monitoring-signaalstroom te verwijderen, is het niet langer nodig om I/O-buffergroottes en latentie aan te passen.
• Send / Cue buses (ES 4 only) (Send-/Cue-bussen (alleen ES 4)) - Universal Control heeft stereo aux-bussen, met onafhankelijke send-niveaus per ingang.
• Configuration management (Configuratiebeheer) - Universal Control-configuraties kunnen worden opgeslagen en geladen naar/van schijf als Scenes, voor handig en onbeperkt sessiebeheer.

Voor meer informatie over Universal Control, Studio One Pro-software-integratie, het gebruik van Universal Control en meer, kunt u de Quantum USB Software Reference Manual downloaden van uw MyPreSonus-account of in het vervolgkeuzemenu Support op de Quantum ES-productpagina op Presonus.com.

Studio One Pro en andere populaire DAW's

De Quantum ES-interface is compatibel met elke toepassing voor audio-opname die Core Audio, WDM of ASIO ondersteunt. Om het proces van het maken van nieuwe muziek zo naadloos mogelijk te laten verlopen, worden alle professionele opnameproducten van PreSonus geleverd met Studio One Pro-opname- en productiesoftware.
Bij uw aankoop van de Quantum ES ontvangt u een abonnement van zes maanden op Studio One Pro+, een state-of-the-art suite voor audio-opname, bewerking, mixen en mastering.

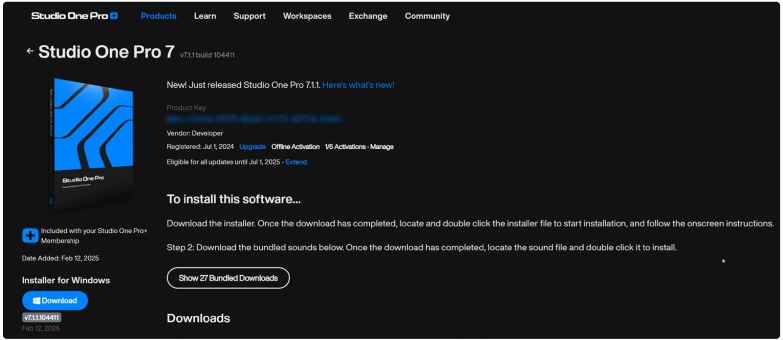

Na registratie van uw Quantum ES zijn uw Studio One Pro-downloads beschikbaar in uw MyPreSonus-gebruikersaccount. Download het installatieprogramma van Studio One Pro vanuit uw MyPreSonus-account.

• Windows users (Windows-gebruikers): Start het installatieprogramma van Studio One Pro en volg de instructies op het scherm.
• Mac users (Mac-gebruikers): Sleep de Studio One Pro-toepassing naar de map Applications op uw Mac-harde schijf.

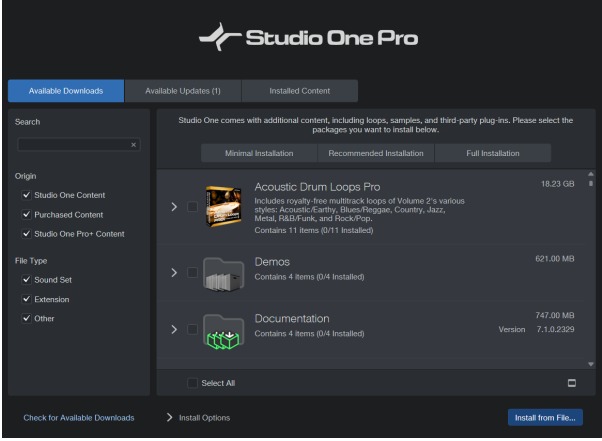

De eerste keer dat u Studio One Pro start, wordt u gevraagd de companion-content te installeren. Selecteer de inhoud die u wilt toevoegen en klik op "Install" (Installeren). De inhoud wordt automatisch gedownload en geïnstalleerd vanuit uw MyPreSonus-gebruikersaccount.

Bedieningsinstructies voor Studio One Pro vallen buiten het bestek van deze gebruikershandleiding, maar Studio One Pro wordt geleverd met een reeks demo- en tutorialmaterialen. Instructies zijn ook beschikbaar in de Studio One Pro Reference Manual en via onze online Knowledge Base-pagina.

Als u een andere DAW gebruikt, raadpleeg dan de documentatie die bij uw DAW is geleverd voor specifieke instructies over het selecteren van de Quantum ES-driver als de audio-apparaatdriver voor uw software.

Uw product gebruiken

Nadat u uw nieuwe Quantum ES-interface hebt geregistreerd en alle vereiste software hebt gedownload, bent u klaar om de interface te gaan gebruiken! In de onderstaande paragrafen wordt beschreven hoe u uw Quantum ES gebruikt.

Volumeregeling

Hoofduitgang

Druk op de knop Main (Hoofd) om de bedieningsmodus voor de hoofduitgang te openen / terug te keren.
Wanneer de knop blauw is, regelt deze het volume van de hoofduitgang.

• Door aan de knop met de klok mee te draaien, wordt het volume verhoogd.
• Door aan de knop tegen de klok in te draaien, wordt het volume verlaagd.

Koptelefoonuitgang

Druk op de koptelefoonknop om de bedieningsmodus voor de koptelefoonuitgang te openen / terug te keren.
Wanneer de verlichte ring rond de knop groen is, regelt deze het koptelefoonvolume.

• Door aan de knop met de klok mee te draaien, wordt het volume verhoogd.
• Door aan de knop tegen de klok in te draaien, wordt het volume verlaagd.

De versterking handmatig instellen

Om de versterking handmatig in te stellen, drukt u op het nummer van het kanaal waarvoor u de versterking instelt. De basis van de knop schakelt over naar de relatieve versterkingsniveau en de knop wordt wit.

• Door aan de knop met de klok mee te draaien, wordt het versterkingsniveau van het geselecteerde kanaal verhoogd.
• Door aan de knop tegen de klok in te draaien, wordt het versterkingsniveau van het geselecteerde kanaal verlaagd.
• Gebruik tijdens het instellen van de versterking de ingangsmeter om een sterk signaal zonder clipping te garanderen.

Automatische versterking

De Auto Gain-knop (Automatische versterking) op uw Quantum ES-interface stelt automatisch het versterkingsniveau in voor de kanalen die u gaat gebruiken. Houd er rekening mee dat Auto Gain alleen beschikbaar is voor microfoon- en gitaaringangen.

Automatische versterking voor een enkel kanaal

In sommige situaties wilt u mogelijk Auto Gain instellen voor een enkel kanaal. Volg hiervoor deze instructies:

1. Druk op een van de kanaalselectieknoppen om het versterkingsniveau van een kanaal aan te passen.

2. Druk op de Auto Gain-knop (Automatische versterking).

   • Auto Gain gaat 10 seconden in de "luistermodus".
   • Tijdens het "luisteren" worden de Auto Gain-knop en de knop (dop) rood. De ring rond de onderkant van de knop fungeert ook als een countdown-timer.
3. Wanneer Auto Gain begint te "luisteren", begin dan zo hard te spelen of te zingen als u denkt dat u zult zijn tijdens het opnemen.
   • Na 10 seconden knippert de knop (dop) 3 keer groen als dit lukt, waarna de knop en de ring weer wit worden en de nieuwe versterkingspositie wordt weergegeven.
   • Als Auto Gain het beste niveau niet kan bepalen, knippert de knop (dop) 3 keer rood en keert de knop terug naar de laatst bekende positie van het versterkingsniveau (wit).

Automatische versterking voor meerdere kanalen

In andere situaties wilt u mogelijk Auto Gain instellen voor meerdere kanalen tegelijk. In de modi Main Output (Hoofduitgang) of Headphone Output (Koptelefoonuitgang):

1. Druk op de Auto Gain-knop (Automatische versterking).

   • Alle kanaalselectieknoppen zijn wit.
2. Druk op de kanaalselectieknoppen die automatisch moeten worden ingesteld door Auto Gain.

   • Wanneer een kanaal is geselecteerd, wordt de knop effen rood.
   • Als er geen kanalen zijn geselecteerd en er nogmaals op Auto Gain wordt gedrukt, keert Quantum ES terug naar de laatst bekende monitormodus (Main of Headphone).
3. Wanneer u klaar bent met het selecteren van kanalen voor Auto Gain, drukt u nogmaals op de Auto Gain-knop om naar de "luistermodus" te gaan.
   • Auto Gain gaat 10 seconden in de "luistermodus".
   • Tijdens het "luisteren" worden de Auto Gain-knop en de knop (dop) rood. De ring rond de onderkant van de knop fungeert ook als een countdown-timer.
4. Wanneer Auto Gain begint te "luisteren", begin dan zo hard te spelen of te zingen als u denkt dat u zult zijn tijdens het opnemen.

Na 10 seconden knippert de knop (dop) 3 keer groen als dit lukt, waarna de knop en de ring weer wit worden en de nieuwe versterkingspositie wordt weergegeven. Als Auto Gain het beste niveau niet kan bepalen, knippert de knop (dop) 3 keer rood en keert de knop terug naar de laatst bekende positie van het versterkingsniveau (wit).

Terwijl Auto Gain "luistert" (enkel of multi):

• Als u op de Auto Gain-knop (Automatische versterking) drukt, wordt Auto Gain geannuleerd en keert u terug naar de laatst bekende positie van het versterkingsniveau voor het geselecteerde kanaal.
• Als u op een andere kanaalselectieknop drukt, wordt Auto Gain ook geannuleerd en wordt het bijbehorende kanaal geselecteerd.
• Als u op de knoppen Main (Hoofd) of Headphone (Koptelefoon) drukt, wordt Auto Gain geannuleerd en wordt de knop gewijzigd om het uitgangsniveau voor de bijbehorende modus te regelen.
• Het indrukken van 48V heeft geen effect totdat het "luisteren" is voltooid.
• Het indrukken van de mute-knop (of dim, afhankelijk van hoe deze is ingesteld in Universal Control) zal de hoofduitgangen nog steeds dempen of dimmen en Auto Gain niet annuleren.

Stereokoppeling

Stereokoppeling zet aangrenzende monokanalen (1 + 2, 3 + 4) om in stereoparen. Wanneer kanalen als een stereopair zijn gekoppeld, hebben alle aanpassingen aan de regeling identiek invloed op beide kanalen van het stereosignaal. Om kanalen te koppelen, volgt u de onderstaande instructies:

1. Houd de kanaalselectieknop van een oneven genummerd kanaal (zoals 1 of 3) ingedrukt.

2. Druk vervolgens op de kanaalselectieknop die als volgende in de nummerreeks staat (bijv. houd 1 ingedrukt en druk vervolgens op 2).

3. Beide kanaalselectieknoppen worden wit wanneer ze zijn geselecteerd om aan te geven dat ze zijn gekoppeld.
   • Alle huidige bedieningsinstellingen van het linkerkanaal worden naar het rechterkanaal gekopieerd (behalve pan, zoals hieronder vermeld).
   • Alle wijzigingen in het versterkingsniveau of de kanaalinstellingen (zoals 48V) hebben nu invloed op beide kanalen.
   • Gekoppelde kanalen worden respectievelijk hard links en rechts gepand.

Om kanalen te ontkoppelen, herhaalt u stap één (druk de twee knoppen tegelijkertijd in). Het kanaal pannen voor elk kanaal keert terug naar het midden wanneer het wordt ontkoppeld en het versterkingsniveau blijft waar het was ingesteld tijdens het koppelen.

Opmerking: Stereokoppeling kan ook worden gedaan in Universal Control.

Koppelingsbeperkingen:

• Alleen oneven genummerde kanalen kunnen worden omgezet in een stereopair (bijv. 1, 3).
• Alleen dezelfde typen ingangsjacks kunnen worden gekoppeld (een microfooningang kan bijvoorbeeld niet worden gekoppeld aan een lijn- of instrumentingang).

Luidsprekerschakeling

Met de Quantum ES 4 kan men hun mix controleren op verschillende luidsprekersets om ervoor te zorgen dat een mix goed wordt vertaald. Activeer de Speaker Switching-modus (Luidsprekerschakelmodus) in Universal Control om het gedrag van de knop Monitors Control (Monitorregeling) te wijzigen.

Wanneer de knop zich in de bedieningsmodus Main Output (Hoofduitgang) bevindt (blauw):

• Druk op de Main-knop (Hoofd) om over te schakelen naar een andere alternatieve luidsprekerset (paars)

• Druk nogmaals op de Main-knop (Hoofd) om terug te keren naar de hoofdspreker set (blauw)

Opmerking: Wanneer de modus Speaker Switching (Luidsprekerschakeling) actief is, zijn cue-mixen niet mogelijk en worden ze gedeactiveerd in Universal Control.

Het apparaat gebruiken als een zelfstandige minimixer

Wanneer uw Quantum ES niet is aangesloten op een computer (het USB-synchronisatielampje brandt rood), verzendt (sommeert) het alle analoge ingangen naar de hoofduitgangen 1 en 2. Hierdoor kunt u de ingangen en hoofduitgangen gebruiken als een eenvoudige mixer om audio naar een andere mixer of luidsprekers te sturen, of luisteren met een koptelefoon wanneer de computer is uitgeschakeld. Standaard worden alle kanaalversterkingsniveaus ingesteld op het minimum zodra Quantum ES de zelfstandige modus betreedt om feedback loops te voorkomen.

Wat kunt u doen in de minimixermodus?

• Pas het volume van de hoofduitgang aan met de knop in de bedieningsmodus Main Output (Hoofduitgang) (blauw).
• Pas het volume van de koptelefoonuitgangen aan met de knop in de bedieningsmodus Headphone (Koptelefoon) (groen).
• Pas de ingangsversterking van een kanaal aan met de knop in de Channel Edit-modus (Kanaal bewerken) (wit).
• Schakel 48V in of uit voor kanalen.
• Gebruik enkelvoudige of meervoudige Auto Gain (Automatische versterking) om automatisch versterkingsniveaus in te stellen.
• Stereokoppelingkanalen.
• Demp de hoofduitgang met de mute-knop (dim is niet beschikbaar).

Voor beide Quantum ES-interfaces zijn de kanalen in deze modus standaard mono. Hierdoor kunt u de kanalen in het midden van het stereoveld horen. Gebruik stereokoppeling (hierboven beschreven) om kanaal 1 hard links en kanaal 2 hard rechts te pannen (of kanalen 3 en 4).

Wijzigingen in de volgende Universal Control-mixerinstellingen worden opgeslagen in Quantum ES en blijven behouden in de zelfstandige modus, waaronder:

• Kanaalniveau, panpositie, stereokoppeling en solo-/mute-status
• Kanaalversterking en 48V-/HPF-status
• Hoofd- en koptelefoonuitgangsniveaus

Opmerking: Wanneer u zich niet bij een computer bevindt, kunt u Quantum ES altijd aansluiten op een telefoon of tablet met een USB-kabel om volledige controle te hebben over Quantum ES met de Universal Control-app (er is mogelijk extra stroom vereist).

Het apparaat gebruiken als een audio-interface op mobiele apparaten

Wanneer ze rechtstreeks op een mobiel apparaat (iOS, iPadOS, Android) worden aangesloten, gebruiken Quantum ES-interfaces de audiodriver die in het respectieve besturingssysteem is ingebouwd (class-compliant).

Voor beide Quantum ES-interfaces zijn de kanalen in deze modus (class compliant-modus) standaard mono. Hierdoor kunt u de kanalen 1 - 4 in het midden van het stereoveld horen en opnemen. Gebruik stereokoppeling (hierboven beschreven) om het eerste kanaal hard links en het tweede gekoppelde kanaal hard rechts te pannen.

De stroom die door mobiele apparaten wordt geleverd, varieert sterk. Voor beide Quantum ES-interfaces moet u altijd een USB-C-naar-USB-C-kabel gebruiken wanneer u verbinding maakt met een mobiel apparaat en de USB-C-poort met het label "Aux" voor extra stroom. Let op de verschillen in de vereisten voor USB-C-wandstekkers tussen de Quantum ES 4 en ES 2:

• Quantum ES 4-gebruikers: als het USB-synchronisatielampje rood knippert, moet u een 5V, 2.6A USB-C-wandstekker gebruiken met een USB-C-naar-USB-C-kabel (niet inbegrepen) om Quantum ES van stroom te voorzien.
• Quantum ES 2-gebruikers: als het USB-synchronisatielampje rood knippert, moet u een 5V, 1.8A USB-C-wandstekker gebruiken met een USB-C-naar-USB-C-kabel (niet inbegrepen) om Quantum ES van stroom te voorzien.

Opmerking: Apple-apparaten kunnen lightning- of USB-C-poorten hebben. Het kan nodig zijn om een camera-aansluitset te gebruiken om verbinding te maken. Alleen Android-apparaten met USB-C-poorten worden ondersteund

Voor ES 4-gebruikers kunnen alle ingangen beschikbaar zijn voor toewijzing in uw mobiele applicatie, evenals elk van de 2 uitgangsparen (uitgangen 1 - 4). Niet alle applicaties kunnen alle ingangen en uitgangen gebruiken, zelfs niet als de classcompliant-driver alle analoge in- en uitgangen ondersteunt.

Als u bijvoorbeeld een DAW op iOS gebruikt, kunt u een ingangskanaal selecteren en de ingang toewijzen aan Quantum ES-kanaal 1. Bovendien kunt u een uitgangskanaal selecteren en de uitgang toewijzen aan Quantum ES-uitgangen 3/4; na het toewijzen van de uitgangen zal audio uit Line Outs 3/4 komen bij unity.

Niveauregeling van het uitgangsvolume is alleen mogelijk via de bedieningsknop voor de Main Output (Hoofduitgang) 1 / 2. Alle audio die naar andere uitgangen wordt gestuurd, wordt bij unity uitgevoerd. Niveaus moeten worden geregeld in uw muzieksoftware.

Loopback-audio

(Alleen desktop)
Met Quantum ES-audio-interfaces kunt u audio van het besturingssysteem of de softwaretoepassing halen en naar een andere applicatie sturen om op te nemen of live te streamen. U kunt bijvoorbeeld audio van uw besturingssysteem (Windows of macOS) halen en naar Studio One Pro sturen om in realtime op te nemen.

Zie de Quantum USB-softwarereferentiehandleiding voor meer informatie over het selecteren van audio-ingangsbronnen en uitgangsbestemmingen in een applicatie, evenals tips over het gebruik van de mixer van Universal Control om alle audio in evenwicht te brengen.

Herstelmodus

In het zeldzame geval dat Quantum ES niet meer reageert, kan de firmware worden hersteld door Quantum ES in de herstelmodus te zetten en verbinding te maken met Universal Control. Om de herstelmodus te openen:

1. Zorg ervoor dat de Quantum ES is uitgeschakeld.
2. Houd de knop ingedrukt.

3. Schakel Quantum ES in.

   • De lichtring rond de knop knippert blauw om aan te geven dat deze zich in de herstelmodus bevindt.
   • In Universal Control moet Quantum ES worden vermeld, samen met "Update Firmware" (Firmware bijwerken).
4. Klik in Universal Control op "Update Firmware" (Firmware bijwerken) om het herstel te starten.

Opmerking: Als de firmware om welke reden dan ook beschadigd raakt, wordt Quantum ES uitgeschakeld en knippert de knop rood. Volg het bovenstaande proces en gebruik Universal Control om de firmware te herstellen.

Technische specificaties

Ondersteuning

PreSonus heeft online een overvloed aan bronnen beschikbaar, evenals technische ondersteuning als u een probleem tegenkomt.
Raadpleeg, voordat u technische ondersteuning aanvraagt, de PreSonus Knowledge Base voor oplossingen voor veelgestelde vragen. We hebben veel informatieve bronnen beschikbaar waar u waarschijnlijk een oplossing vindt voor eventuele problemen die u ondervindt - geen registratie, ticketinzending of wachttijd vereist!
Klik voor technische ondersteuning op het tabblad "Support" (Ondersteuning) in uw MyPreSonus-account. Vanaf hier kunt u een nieuw ticket aanmaken en zowel openstaande als gesloten supporttickets bekijken. Ondersteuning voor alle PreSonus hardware- en softwareproducten wordt verleend via e-mail. Houd er rekening mee dat uw product moet zijn geregistreerd om ondersteuning te ontvangen.
Bezoek het PreSonus YouTube Channel voor video Studio One Pro-tutorials en productspecifieke handleidingen.
Bezoek PreSonus Product Repairs voor informatie over reparaties.

Het voorheen Topgeheime recept van PreSonus voor Redfish Couvillion

Ingrediënten:
¼ C plantaardige olie
¼ C bloem
1 ui in blokjes gesneden
1 teentje knoflook geperst
1 groene paprika in blokjes gesneden
3 stengels bleekselderij in blokjes gesneden
1 blikje tomatenblokjes van 14 oz
1 flesje licht bier
2 laurierblaadjes
1 tl tijm
2 lbs Redfish-filets

Bereidingswijze:

1. Verhit in een zware steelpan of grote koekenpan de olie op middelhoog vuur en voeg langzaam bloem toe, een eetlepel per keer, om een roux te maken. Blijf de roux koken tot hij bruin begint te worden, waardoor een donkerblonde roux ontstaat.
2. Voeg knoflook, uien, groene paprika en bleekselderij toe aan de roux.
3. Sauté groenten 3-5 minuten totdat ze zacht beginnen te worden.
4. Voeg tomaten, laurierblaadjes, tijm en redfish toe. Kook enkele minuten.
5. Voeg langzaam bier toe en breng aan de kook.
6. Zet het vuur lager en laat het 30-45 minuten onafgedekt sudderen tot de redfish en de groenten volledig gaar zijn, af en toe roerend. Breek de redfish in stukjes ter grootte van een hap en roer erdoor. Voeg peper of hete saus naar smaak toe. Niet afdekken.
7. Serveer over rijst

Serveer 6-8
Hoewel het niet een van de meest bekende gerechten van Zuidoost-Louisiana is, is Redfish Couvillion een favoriete manier om onze favoriete Golfvis te serveren. Redfish, ook bekend als Reds of Red Drum, is niet alleen leuk om te vangen, maar ook heerlijk!

Baton Rouge • USA
www.presonus.com

Referenties

• Studio One Pro+
• PreSonus | Waar geluid je ook brengt.
• PreSonus | Waar geluid je ook brengt.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download PreSonus Quantum ES-serie Handleiding

Beschikbare talen
