PreSonus Sceptre S6 / S8 Handleiding

Overzicht

Inleiding

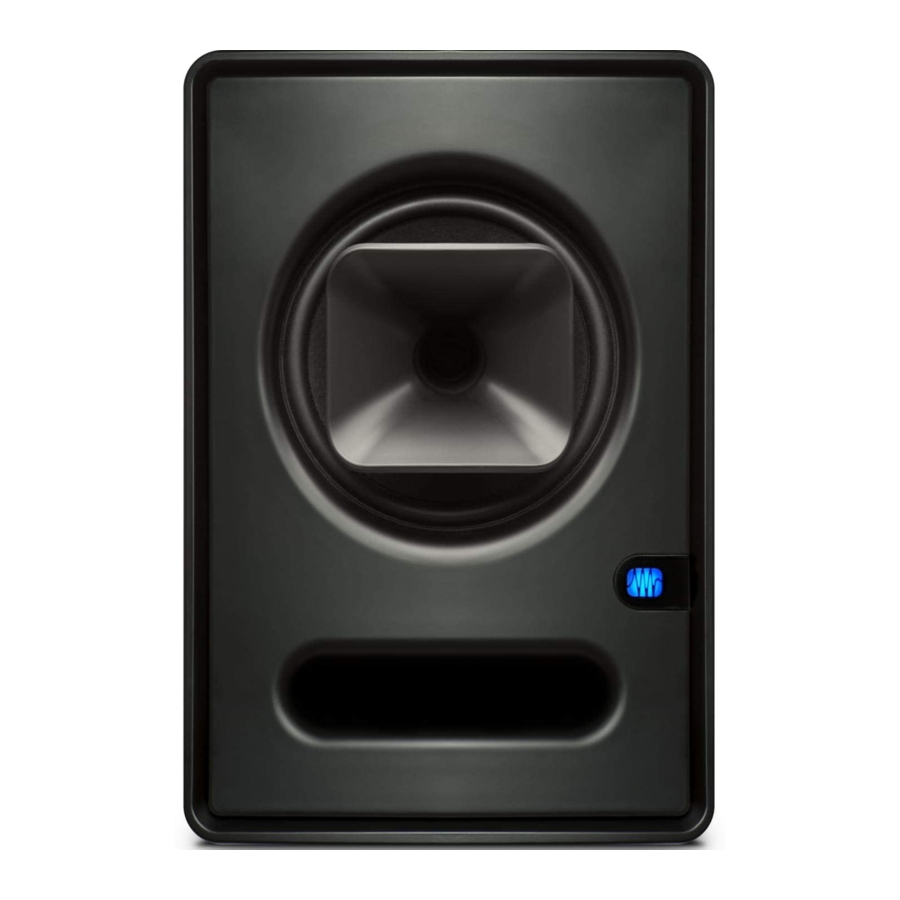

PreSonus Audio Electronics heeft de S6 en S8 ontworpen met gebruik van hoogwaardige componenten om optimale prestaties te garanderen die een leven lang meegaan. De S6 en S8 actieve nearfield-monitoren verschillen in kast- en drivergrootte, crossover-frequentie, laagfrequente extensie en maximaal geluidsdrukniveau; alle andere specificaties zijn identiek. Beide modellen zijn gebaseerd op CoActual™ Speaker Coherence Alignment en TQ™ Temporal Equalization Technology van Fulcrum Acoustic. Het ontwerp begint met een hoorngeladen compressietweeter die coaxiaal in het midden van een conuswoofer is gemonteerd om een echt puntbronbeeld te bieden, wat algemeen wordt beschouwd als een superieure driverconfiguratie, vooral voor nearfield-monitoring. Als aanvulling op de coaxiale drivers is er een 32-bits floating-point DSP-engine die de prestaties van de drivers optimaliseert. Het resultaat is dat u elke nuance van uw mix hoort met een verbazingwekkende helderheid en coherentie.

We raden u aan om contact met ons op te nemen via +1-225-216-7887 (9.00 tot 17.00 uur Central Time) met vragen of opmerkingen over uw PreSonus Sceptre S6/S8. PreSonus Audio Electronics streeft naar constante productverbetering en we waarderen uw suggesties zeer. Wij geloven dat de beste manier om ons doel van constante productverbetering te bereiken is door te luisteren naar de echte experts: onze gewaardeerde klanten. We waarderen de steun die u ons hebt getoond door de aankoop van dit product en zijn ervan overtuigd dat u zult genieten van uw Sceptre S6/S8!

OVER DEZE HANDLEIDING:Wij raden u aan deze handleiding te gebruiken om vertrouwd te raken met de functies, toepassingen en correcte aansluitprocedures voor uw Sceptre S6/S8 voordat u deze aansluit op de rest van uw studioapparatuur. Dit zal u helpen problemen tijdens de installatie en setup te voorkomen.

Naast alle basisinformatie die u nodig hebt om uw Sceptre S6/S8 aan te sluiten en te bedienen, biedt deze handleiding ook verschillende tutorials over monitorplaatsing en aansluitingen, evenals het instellen van de Input Level, EQ en Acoustic Space controls.

Samenvatting van de functies van de Sceptre S6/S8

• Temporal Equalization^™ van Fulcrum Acoustic combineert 32-bits floating-point DSP met coaxiale conuswoofer en hoorngeladen compressietweeter
• 2x90W, Klasse D versterkers geoptimaliseerd voor de woofer en tweeter
• Kast met poort aan de voorkant verlengt en verzacht de basrespons
• 2 gebalanceerde ingangen: XLR en ¼" TRS
• Ingangsniveau-regelaar met 10 dB versterking boven unity
• Aanpassing van de hoge frequentie driver (lineair, +1 dB, -1,5 dB, -4 dB) boven 2 kHz
• High-pass filter schakelaar (lineair, 60 Hz, 80 Hz, 100 Hz) met -24 dB/octaaf helling
• Acoustic Space schakelaar (lineair, -1,5 dB, -3 dB, -6 dB) om de basboost in de buurt van een muur te compenseren

Wat zit er in de doos

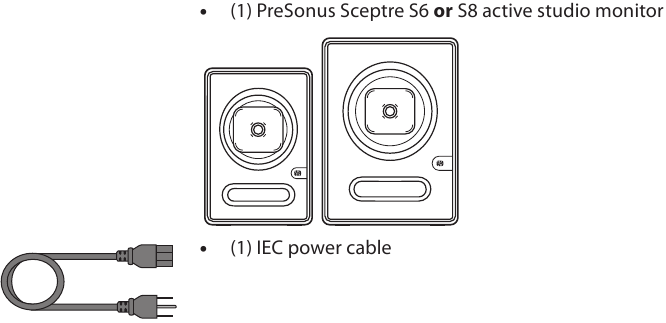

Naast deze handleiding bevat uw Sceptre S6/S8-pakket het volgende:

Speciale behandelingsinstructies

De hoorn op uw Sceptre S6/S8 is erg gevoelig en moet met uiterste zorg worden behandeld. Gebruik de hoorn niet om uw Sceptre S6/S8 te draaien of aan te passen, of als handgreep om hem op te tillen. Als u dit wel doet, beschadigt u uw Sceptre-monitor en moet deze door PreSonus worden gerepareerd. Schade veroorzaakt door onjuiste behandeling wordt mogelijk niet gedekt door uw garantie.

Aansluiting

Aansluitingen en bedieningselementen op het achterpaneel

Ingangen

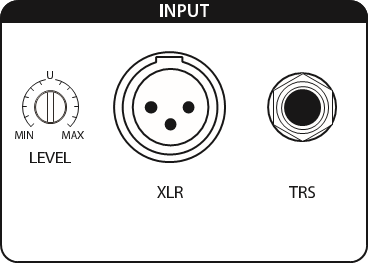

Line-level ingangen. De Sceptre S6/S8 biedt keuze uit twee gebalanceerde ingangen: XLR en ¼" TRS. Deze ingangen accepteren een line-level signaal van uw audiobron en voeren dat signaal naar de ingebouwde eindversterkers van de monitor. Wanneer beide gebalanceerde aansluitingen in gebruik zijn, vervangt de TRS-ingang de XLR-ingang.

Opmerking: Zorg ervoor dat de XLR- of ¼" TRS-bedrading van uw audiobron overeenkomt met die van de Sceptre S6/S8.

Input Level: Hiermee stelt u de hoeveelheid versterking in die wordt toegepast op het ingangssignaal. Dit is geen volumeregelaar in de traditionele zin; in plaats daarvan stelt het het niveau van het ingangssignaal in voordat het wordt versterkt.

Stroom

IEC-stroomaansluiting: Uw Sceptre S6/S8 accepteert een standaard IEC-stroomkabel.

Verwijder de middelste aardingspen niet en gebruik geen aardingsliftadapter, omdat dit kan leiden tot een elektrische schok.

Power Switch: Dit is de aan/uit-schakelaar. De stroomstatus wordt aangegeven door een LED aan de voorkant van de kast.

Opmerking: De ingangsspanning is intern in de fabriek ingesteld op het land waarnaar uw Sceptre-monitor is verzonden. Gebruik uw Sceptre-monitor niet in een land dat een andere standaardspanning gebruikt dan het land waar u uw Sceptre S6 of S8 hebt gekocht.

Akoestische afstemmingsbediening

Acoustic Space: Verlaagt het niveau van alle frequenties onder 250 Hz met de aangegeven hoeveelheid (-1,5, -3 of -6 dB) om de basboost te compenseren die optreedt wanneer de monitor in de buurt van een muur of hoek wordt geplaatst. Kan worden uitgeschakeld door deze in te stellen op Linear (Lineair). Door herhaaldelijk op de bijbehorende knop te drukken, bladert u door de beschikbare instellingen.

HF Driver: Versterkt of verlaagt alle frequenties boven 2 kHz met de aangegeven hoeveelheid (+1, -1,5 of -4 dB). Kan worden uitgeschakeld door deze in te stellen op Linear (Lineair). Door herhaaldelijk op de bijbehorende knop te drukken, bladert u door de beschikbare instellingen.

HP Filter: Rolt het niveau van alle frequenties onder de gespecificeerde frequentie (60, 80 of 100 Hz) af, met een helling van -24 dB/octaaf. Kan worden uitgeschakeld door deze in te stellen op Linear (Lineair), in welk geval de natuurlijke roll-off van de monitor het overneemt (42 Hz voor S6, 38 Hz voor S8). Door herhaaldelijk op de bijbehorende knop te drukken, bladert u door de beschikbare instellingen.

Aansluitschema's

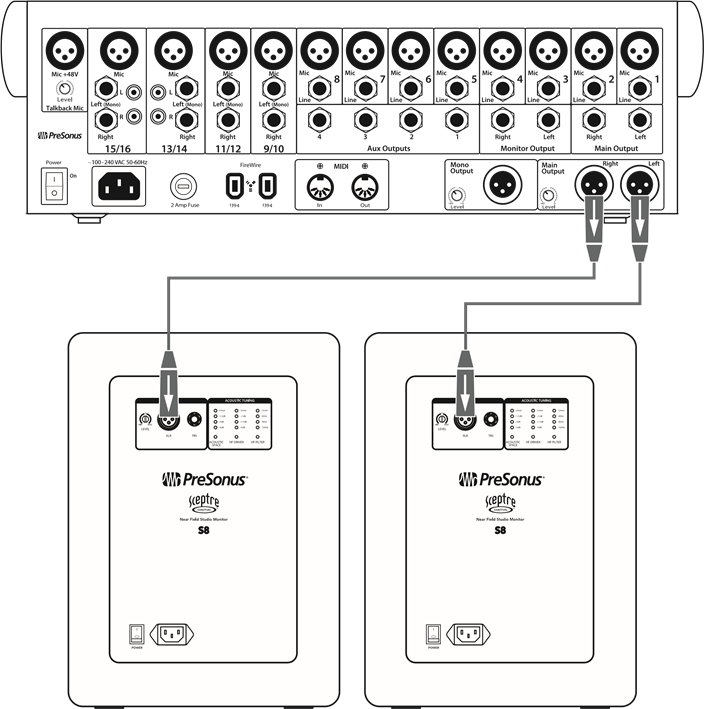

Basisinstelling

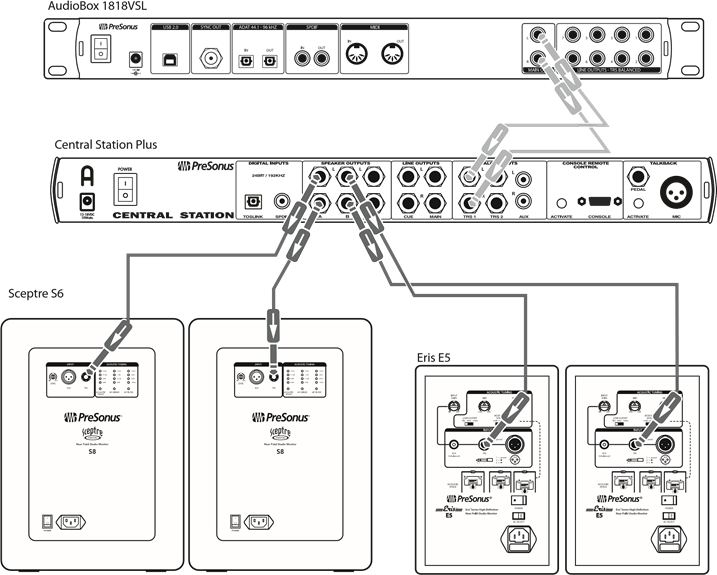

Geavanceerde instelling met luidsprekerschakeling

Handleidingen

Monitorplaatsing

Idealiter moeten nearfieldmonitoren zo worden geplaatst dat de tweeters zich op dezelfde hoogte bevinden als uw oren wanneer u aan het mixen bent.

OPMERKING: Het unieke ontwerp van de Sceptre-monitoren vereist dat ze verticaal worden geplaatst. Horizontale plaatsing van Sceptre-monitoren leidt tot een onjuiste hoornspreiding en verminderde getrouwheid.

De luidsprekers moeten zo worden geplaatst dat de coaxiale drivers een gelijkzijdige driehoek vormen met uw hoofd. De monitoren moeten "naar binnen" worden gericht, of in een hoek worden geplaatst, zodat ze op u gericht zijn en niet recht vooruit wijzen.

Aansluitingen

Als uw audiobron gebalanceerde XLR- of ¼" TRS-uitgangen heeft, zorg er dan voor dat de bedrading van die uitgangen overeenkomt met de bedrading van de ingangen van de Sceptre S6/S8, zoals hieronder wordt weergegeven. Als dit niet het geval is, hebt u "crossover"-kabels nodig die de twee signaaldraden omwisselen.

Als uw audiobron alleen ongebalanceerde uitgangen heeft, sluit u deze elk aan op een DI-box (direct-injection), die doorgaans een ongebalanceerde ingang en een gebalanceerde uitgang heeft, en sluit u de gebalanceerde uitgang van de DI-box aan op de bijbehorende ingang op de Sceptre S6/S8.

Gebruik in alle gevallen zo kort mogelijke kabels om de kans op het oppikken van elektromagnetische of radiofrequentiestoring (EMI of RFI) te minimaliseren.

Ingangsniveau instellen

De Input Level (ingangsniveau) regelt het niveau van het ingangssignaal voordat het naar de ingebouwde eindversterker wordt gestuurd. Hiermee kunt u het niveau van het signaal verzwakken of versterken bij de ingang van de monitor, waardoor u de flexibiliteit hebt om u aan te passen aan verschillende uitgangsniveaus van audiobronnen.

Stel het Input Level (ingangsniveau) zo in dat alle andere niveauregelaars in het systeem niet helemaal omhoog of omlaag hoeven te worden gedraaid om een comfortabel luistervolume te bereiken. Als u het te laag instelt, moet u het uitgangsniveau van uw audiobron helemaal omhoog draaien, waardoor het hoorbare geluid van het bronsignaal toeneemt. Als u het te hoog instelt, wordt eventuele ruis in het signaal versterkt, wat u ook niet wilt!

De beste plek om te beginnen is om de regelaar op de 12-uurspositie te zetten, die is gelabeld met "U" voor "unity gain" (unity gain). Dat betekent dat het niveau van het signaal dat de versterker bereikt hetzelfde is als het niveau van het signaal dat de ingang van de monitor binnenkomt. Dit zorgt voor een goed, sterk signaalniveau zonder ruis te versterken die mogelijk in het signaal zit. Uiteraard moet u ervoor zorgen dat de gainregelaars in uw audiobron zijn geoptimaliseerd voor een maximaal signaalniveau en minimale ruis. Dit proces wordt "gain staging" genoemd en u kunt er meer over leren uit vele online bronnen.

Als het instellen van de ingangsversterking op Unity (eenheid) onbevredigend is, kunt u verschillende instellingen proberen, maar onthoud dat het beter is om instellingen boven U indien mogelijk te vermijden. PreSonus heeft deze instellingen opgenomen voor het geval dat niets anders werkt, maar eventuele ruis in het signaal wordt versterkt als de regelaar hoger dan U staat. Aan de andere kant, als het volume te luid is bij unity gain, kunt u de Input Level (ingangsniveau) regelaar gerust een beetje lager zetten, maar niet zo ver dat u het uitgangsniveau van uw audiobron tot de maximale instelling moet opvoeren. Nogmaals, als u uw audiobron op de juiste manier gain-stage, zou het instellen van Input Level (ingangsniveau) op U of iets lager prima moeten werken.

Zodra de Input Level (ingangsniveau) regelaar van de monitor is ingesteld, laat u deze met rust; gebruik hem niet als een systeemvolumeregelaar. Laat dat over aan de uitgangsniveau regelaar van het bronsignaal.

Suggesties voor equalizerinstellingen

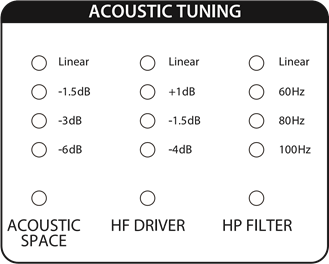

De Sceptre S6/S8 biedt twee EQ-regelaars in het Acoustic Tuning-gedeelte: HF Driver (HF-driver) en HP Filter (HP-filter). (Er is ook een Acoustic Space-regelaar (akoestische ruimte), die in de volgende sectie wordt behandeld.) De HF Driver (HF-driver) regelaar is een hoogfrequentie shelving-filter dat alle frequenties boven 2 kHz versterkt of verlaagt met +1 dB, -1,5 dB of -4 dB. Gebruik deze regelaar om de reproductie van hoge frequenties te finetunen, afhankelijk van de akoestische kenmerken van uw ruimte.

Over het algemeen levert het instellen van de HF Driver (HF-driver) regelaar op Linear (lineair) (geen versterking of verlaging) de beste resultaten op. Als het geluid echter over het algemeen te helder of schel is, probeer dan de instelling -1,5 dB of, in extreme gevallen, de instelling -4 dB; als het geluid te dof en levenloos is, probeer dan de instelling +1 dB. (Controleer in beide gevallen de EQ-instellingen van uw bronsignaal om te zien of er iets mis is.) Houd er rekening mee dat de instelling +1 dB ook alle hoogfrequente ruis in het signaal benadrukt. Het is altijd beter om te verlagen dan te versterken, indien mogelijk, en het is het beste om de minste verlaging of versterking te gebruiken die nodig is om de klus te klaren.

De HP Filter (HP-filter) regelaar laat de lage frequenties onder de gespecificeerde frequentie (60, 80 of 100 Hz) wegrollen met een helling van -24 dB/ octaaf. Schakel deze regelaar in als u een subwoofer gebruikt in combinatie met de Sceptre S6/S8-monitoren en stel deze in op dezelfde frequentie als de crossover naar de subwoofer. Als u geen subwoofer gebruikt, zet u de regelaar op Linear (lineair).

Suggesties voor instellingen voor akoestische ruimte

Wanneer een monitor dicht bij een muur of in een hoek wordt geplaatst, hebben de lage frequenties de neiging om meer te worden benadrukt dan wanneer de monitor ver van een ruimtegrens verwijderd is; dit effect wordt "boundary bass boost" (grensbassversterking) genoemd. Het is het meest uitgesproken als de monitor zich in een hoek bevindt en minder uitgesproken, maar nog steeds aanwezig, als de monitor zich in de buurt van één muur bevindt.

Om deze basversterking te compenseren, biedt de Sceptre S6/S8 een Acoustic Space (akoestische ruimte) schakelaar die alle frequenties onder 250 Hz met een vaste hoeveelheid verlaagt.

Als de monitoren zich dicht bij de hoeken van de kamer bevinden, begint u met het instellen van de Acoustic Space (akoestische ruimte) schakelaar op -6 dB, wat de meeste basverzwakking biedt.

Als de monitoren zich dicht bij de achterwand bevinden, probeer dan de Acoustic Space (akoestische ruimte) schakelaar in te stellen op -3 dB of -1,5 dB voor minder verzwakking.

Als de monitoren zich ver van een muur bevinden, is er geen basversterking, dus zet u de schakelaar op 0 dB.

Dit zijn slechts startsuggesties; gebruik uw oren, experimenteer en ga voor wat het beste werkt voor uw luisteromgeving.

Technische specificaties

Probleemoplossing

Geen stroom.
Zorg er eerst voor dat uw Sceptre S6/S8 is aangesloten. Als deze is aangesloten op een stroomconditioner, controleer dan of de stroomconditioner is ingeschakeld en functioneert. Zo ja, maar er is nog steeds geen stroom naar de monitor, neem dan contact op met PreSonus voor een reparatie.

Geen audio. Als uw Sceptre S6/S8 lijkt aan te gaan, maar u geen geluid hoort bij het afspelen van audio van het bronsignaal (de lampjes branden, maar er is niemand thuis), controleer dan eerst of de kabel die het bronsignaal met de monitor verbindt, correct werkt. Controleer ook of de Input Gain (Ingangsversterking)-regelaar is ingesteld om voldoende amplitude voor het signaal te leveren.

Brom.
Meestal wordt brom veroorzaakt door een aardlus. Controleer of alle audioapparatuur is aangesloten op dezelfde stroombron. Als u geen stroomconditioner gebruikt, raden we ten zeerste aan om er een toe te voegen. Dit helpt niet alleen om brom te minimaliseren, maar het beschermt uw apparatuur ook beter tegen stroompieken, brown-outs, enz. Gebruik indien mogelijk gebalanceerde kabels. Als uw audioapparaat geen gebalanceerde uitgang biedt, kunt u het aansluiten op een DI-box (direct-injection), die een aardingsliftschakelaar en een gebalanceerde uitgang biedt.

Zorg er ten slotte voor dat uw audiokabels niet in de buurt van stroomkabels lopen en gebruik kabels die de juiste lengte hebben voor uw toepassing. Het gebruik van kabels die te lang zijn, verhoogt niet alleen het risico op ruis, het vergroot ook de kans dat de kabels zijn opgerold, wat in wezen een antenne creëert die allerlei soorten audio-interferentie oppikt.

Garantie

Als u zich in de VS bevindt en een reparatie onder garantie nodig hebt, dient u een online technisch ondersteuningsverzoek in op http://support.presonus.com om een retourautorisatienummer en verzendinformatie te ontvangen. Als u zich buiten de VS bevindt, neem dan contact op met de PreSonus-distributeur voor uw regio voor reparaties onder garantie.

1-225-216-7887

www.presonus.com
