PreSonus QMix-UC Handleiding

Inleiding

QMix-UC voor iOS (iPhone en iPod touch) en Android™ plaatst de monitormix (aux) van elke muzikant in hun eigen handen. Met QMix-UC kunt u het aux-sendniveau van elk StudioLive-kanaal naar wens aanpassen en maximaal vier groepen kanalen maken die u tegelijkertijd bedient met het geweldige Wheel of Me. Het enige dat u nodig hebt, is een draadloze router en een mobiel iOS- of Android-apparaat, en u bent klaar om de controle over uw eigen lot in handen te nemen.

Opmerking: Ga naar www.presonus.com voor een lijst met ondersteunde Android-apparaten.

Over deze handleiding

We raden u aan deze handleiding te gebruiken om vertrouwd te raken met QMix-UC voordat u het gebruikt om uw mixer te bedienen. Deze handleiding gaat ervan uit dat u de netwerkprocedures hebt gevolgd die worden beschreven in de Networking for StudioLive Remote Control Guide.

In deze handleiding vindt u Power User Tips. Deze tips geven handige tips over hoe u QMix-UC het beste kunt gebruiken en kunt profiteren van unieke workflowfuncties en -kenmerken.

Voor het grootste deel gedragen StudioLive Series III en AI-serie console- en rackmixers zich identiek. Vanwege fundamentele architecturale verschillen is sommige functionaliteit niet beschikbaar in elke serie en stijl van mixer. Wanneer deze verschillen zich voordoen, wordt dit als volgt aangegeven:

• StudioLive Series III-consolemixers: StudioLive 64S, StudioLive 32S, StudioLive 32SX, StudioLive 32SC, StudioLive 32, StudioLive 24 en StudioLive 16
• StudioLive Series III-rackmixers: StudioLive 16R, StudioLive 24R en StudioLive 32R
• StudioLive AI-Series-mixers: 16.4.2AI, 24.4.2AI, 32.4.2AI, RM16AI, RM32AI, RML16AI en RML32AI
• StudioLive AI-Series-consolemixers: 16.4.2AI, 24.4.2AI en 32.4.2AI
• StudioLive AI-Series RM/RML-mixers: RM16AI, RM32AI, RML16AI en RML32AI

Deze handleiding legt de functies en basisrouteringsfuncties van de audio-interface aan boord van uw StudioLive-mixer uit. De volgende bijbehorende handleidingen zijn ook beschikbaar:

Hardwarehandleidingen:

• StudioLive Series III Console Mixer Owner's Manual. Gebruik deze referentiehandleiding om alle hardwarefuncties op uw StudioLive Series III-consolemixer te begrijpen (StudioLive 64S, StudioLive 32S, StudioLive 32SX, StudioLive 32SC, StudioLive 32, StudioLive 24, StudioLive 16).
• StudioLive Series III Rackmount Mixer Owner's Manual. Gebruik deze referentiehandleiding om alle hardwarefuncties op uw StudioLive Series III-rackmountmixer te begrijpen (StudioLive 32R, StudioLive 24R, StudioLive 16R).
• StudioLive AI-Series Console Mixer Owner's Manual. Gebruik deze referentiehandleiding om alle hardwarefuncties op uw StudioLive AI-Series-consolemixer te begrijpen (StudioLive 32.4.2AI, StudioLive 24.4.2AI, StudioLive 16.4.2AI).
• StudioLive AI-Series Rackmount Mixer Owner's Manual. Gebruik deze referentiehandleiding om alle hardwarefuncties op uw StudioLive AI-Series-rackmountmixer te begrijpen (StudioLive RM/RML32, StudioLive RM/RML16).

Softwarehandleidingen:

• Capture 3 Reference Manual. Bij StudioLive-mixers wordt Capture meegeleverd, een digitale audio-multitrack-opnametoepassing die is ontworpen om opnemen snel en eenvoudig te maken.
• Networking for StudioLive Remote Control. Deze handleiding helpt u bij het maken van een LAN-netwerk om uw StudioLive op afstand te bedienen vanaf een computer, tablet of mobiel apparaat.
• Studio One Integration Reference Manual. Studio One Artist is inbegrepen bij elke StudioLive-mixer. Studio One is niet alleen een krachtige DAW, maar biedt ook unieke routing- en integratiefuncties. Deze handleiding helpt u het meeste uit uw StudioLive-mixer te halen wanneer deze wordt gebruikt met Studio One of Studio One Artist.
• UC Surface Reference Manual. Deze handleiding beschrijft de kenmerken en functies van UC Surface bij elk StudioLive-mixermodel. UC Surface kan worden gebruikt om elke functie op uw StudioLive-mixer op afstand te bedienen, of specifieke functies, afhankelijk van de ingestelde machtigingen, of om van uw tablet extra schermen voor uw mixer te maken.
• Using Your StudioLive as an Audio Interface with Universal Control Reference Guide. Deze handleiding beschrijft de functies en functies van Universal Control en hoe u uw StudioLive-mixer kunt gebruiken als audio-interface met uw favoriete DAW-toepassing.

Aanvullende bronnen:

• StudioLive Series III AVB Networking Guide. Deze handleiding behandelt de geavanceerde AVB-audionetwerkconfiguratie voor de StudioLive Series III-mixers.
• StudioLive Series III Stage box Mode Addendum. De StudioLive Series III-rackmountmixers (StudioLive 32R, StudioLive 24R, StudioLive 16R) kunnen worden gebruikt als geavanceerde stageboxen voor StudioLive Series III-consolemixers (StudioLive 64S, StudioLive 32S, StudioLive 32SX, StudioLive 32SC, StudioLive 32, StudioLive 24, StudioLive 16).
• StudioLive Series III Studio One DAW Control Addendum. StudioLive Series III-consolemixers (StudioLive 64S, StudioLive 32S, StudioLive 32SX, StudioLive 32SC, StudioLive 32, StudioLive 24, StudioLive 16) kunnen worden gebruikt om Studio One en Studio One Artist te bedienen.

QMix-UC

Mobiele iOS- en Android-apparaten bieden twee weergaveopties: liggend en staand.

Deze twee oriëntaties openen verschillende vensters. Wanneer u uw mobiele apparaat in de liggende weergave houdt, wordt het Aux Mix-venster geopend. Wanneer u uw mobiele apparaat in de staande weergave houdt, zijn de vensters Wheel of Me en Group Masters zichtbaar.

QMix-UC starten

Om QMix-UC te starten, tikt u op het QMix-UC-pictogram op uw mobiele apparaat.

Wanneer u QMix-UC start, komt u op de startpagina terecht.

Op de startpagina ziet u een lijst met alle StudioLive Series III en

AI-serie mixers op het netwerk. U kunt QMix-UC ook bekijken met behulp van Demo Mixer-simulaties. Met deze offline simulaties kunt u uw vingerbediening oefenen zonder dat u in de buurt van uw StudioLive hoeft te zijn.

Let op: Klassieke StudioLive-mixers (16.0.2, 16.4.2, 24.4.2 en 32.4.2) bieden monitor mix control met de gratis QMix-applicatie. Deze mixers zijn niet compatibel met QMix-UC.

Om verbinding te maken met uw mixer, tikt u op het StudioLive-apparaatpictogram om QMix-UC te openen en de mixer vanaf uw mobiele apparaat te bedienen.

Als u op de knop Reconnect tikt, wordt het netwerk automatisch gescand op de laatste StudioLive-mixer waarmee QMix-UC was verbonden.

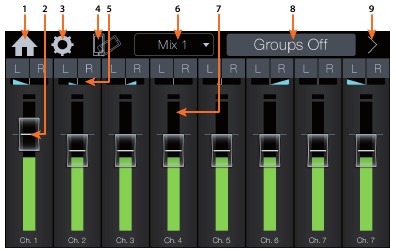

Aux Mix-pagina

De Aux Mix-pagina toont het sendniveau voor elk kanaal op elke aux waartoe uw apparaat toegang heeft. Het komt direct overeen met de aux mixes op uw StudioLive en is gestroomlijnd om alleen de sendniveaus weer te geven. Om de Aux Mix-pagina te openen, houdt u uw mobiele apparaat in de liggende weergave:

1. Home. Keert terug naar de startpagina en de lijst met beschikbare apparaten.
2. Channel Send Levels. Stelt de Channel Send Levels (kanaal send niveaus) in op de geselecteerde aux bus. Om de sendniveaus voor een kanaal aan te passen, tikt u ergens in de niveaucontrole van het kanaal en beweegt u uw vinger omhoog of omlaag terwijl u constant contact met het scherm houdt.
   Power User Tip: De aux sends ondersteunen off-axis beweging. Zodra u een sendniveaucontrole hebt aangeraakt om deze te selecteren, kunt u uw vinger overal op het scherm schuiven en een opwaartse/neerwaartse beweging maken om het sendniveau te regelen.
3. Settings. Opent het menu Settings (instellingen). (Zie Settings Page Section (instellingen pagina sectie).)
4. Lock Orientation. Als u de knop Lock Orientation (oriëntatie vergrendelen) inschakelt, wordt uw mobiele apparaat vergrendeld in de liggende weergave. Terwijl deze knop is ingeschakeld, kunt u de Wheel of Me niet openen. Het vergrendelen van de weergave verwijdert ook de knop Start page (startpagina). Totdat deze optie is uitgeschakeld, wordt QMix-UC in deze weergave gestart wanneer het is verbonden met de huidige mixer.
   Power User Tip: Als QMix-UC niet van pagina verandert wanneer u de oriëntatie van uw mobiele apparaat wijzigt, zorg er dan voor dat Lock Orientation (oriëntatie vergrendelen) niet is ingeschakeld.
5. Channel Pan. Wanneer een stereomix is geselecteerd, vindt u boven elk kanaal panmodules om de relatieve panpositie van het kanaal in de mix te regelen.
6. Aux Mix Select. Geeft kanaal send niveaus weer naar de aux bus. Om naar rechts of links te navigeren, raakt u ergens in de aux tabs aan en veegt u uw vinger naar links of rechts. Als u naar links veegt, schuift het scherm naar links. Als u naar rechts veegt, schuift het scherm naar rechts.
   Let op: De toegang van uw apparaat tot aux mixes wordt bepaald door uw StudioLive-mixer. Als u slechts toegang hebt tot één aux mix, controleer dan de machtigingen van uw apparaat in UC Surface of in het System-menu op uw mixer.
7. Channel Meter. Geeft het huidige signaalniveau van het kanaal weer. Gebruik deze meter om te bepalen of een bepaald kanaal een signaal heeft en om te zien hoe heet een signaal is voordat u het sendniveau instelt.
8. Groups. Met QMix-UC kunt u vier groepen kanalen maken voor een eenvoudiger mixbeheer. Deze knop schakelt deze functionaliteit in/uit. Zie Channel Grouping Section. (kanaal groepering sectie)
9. Edit Groups. Tik op deze knop om de vier groepen te bekijken en kanalen aan elke groep toe te voegen. Zie Channel Grouping Section (kanaal groepering sectie).

Kanaal groepering

Kanaalgroepering is een geweldige manier om uw mix eenvoudig te beheren. Door een groep te maken, kunt u groepen kanalen organiseren en het totale volume van de hele groep beheren zonder het relatieve niveau van elk kanaal in de groep te wijzigen. U kunt bijvoorbeeld een groep maken van al uw drumkanalen, zodat u, zodra u precies de juiste drummix hebt ingesteld, uw drums omhoog of omlaag kunt zetten met één fader in plaats van twaalf.

1. Om een groep (of vier) te maken, tikt u op de pijl naast de knop Groups.

2. Dit onthult de knoppen Group Edit.

3. Tik op de knop Group Edit om kanalen toe te voegen of te verwijderen.

4. Tik op de kanalen die u aan uw groep wilt toevoegen. Terwijl u kanalen selecteert, verandert hun kleur om overeen te komen met de kleur van de momenteel geselecteerde groep.

5. Als u klaar bent met het bewerken van groepen, tikt u nogmaals op de pijl om de groep editor te verbergen.

6. Zodra u groepen hebt gemaakt, kunt u ze globaal in-/uitschakelen met behulp van de knop Groups On / Off.

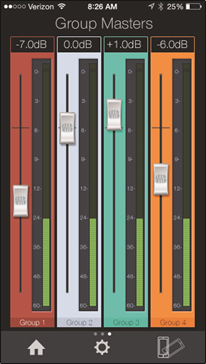

Om uw Group masters te beheren, draait u uw mobiele apparaat naar de staande modus en veegt u naar het derde scherm. Dit opent de Group Masters-weergave en stelt u in staat om het algehele niveau van elke groep in uw mix te regelen.

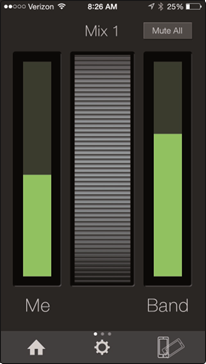

Wheel of Me

De Wheel of Me van QMix-UC biedt u een eenvoudige en effectieve manier om alle kanalen te bedienen die uw stem en instrumenten bevatten. Om de Wheel of Me te openen, draait u uw mobiele apparaat naar de staande weergave. De Wheel of Me wordt geopend voor de momenteel geselecteerde aux mix, dus als u Aux Mix 3 hebt geselecteerd op de Aux Mix-pagina, is Aux Mix 3 nog steeds geselecteerd wanneer u de Wheel of Me opent.

Om te beginnen, stelt u uw monitor mix in met behulp van de Aux Mix-pagina in QMix-UC, UC Surface of op uw StudioLive. Zodra u uw monitor mix naar smaak hebt ingesteld, hoeft u alleen maar te identificeren welke kanalen van u zijn. Hierna regelt de Wheel of Me het volume van al uw kanalen als een groep, waarbij het volume van elk kanaal ten opzichte van de andere behouden blijft.

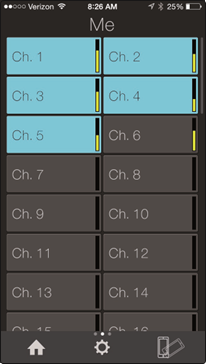

Om uw "Me"-kanalen te selecteren, veegt u naar links.

Vanaf de pagina Me kunt u identificeren welke kanalen van u zijn in een aux mix. Als u bijvoorbeeld achtergrondzang zingt en bas speelt, wilt u waarschijnlijk meer van die kanalen horen, dus zou u die kanalen identificeren als "Me". Als bassist wilt u misschien ook dat het kickdrum-niveau in verhouding tot uw bas toeneemt, in welk geval u dat kanaal ook als "Me" identificeert.

Zodra u deze kanalen hebt geïdentificeerd als Me-kanalen, zal de Wheel of Me het niveau van deze kanalen gelijktijdig verhogen of verlagen, waardoor u een DCA-groep kunt maken van uw meest kritieke kanalen in uw monitor mix.

Om terug te keren naar de Wheel of Me, veegt u naar rechts.

De Wheel of Me verhoogt of verlaagt het niveau van uw Me-kanalen als een mix ten opzichte van de rest van de kanalen (de Band). Als u het niveau van uw Me-kanalen verder verhoogt dan het hoogste niveau, wordt het volume van de Band-kanalen verlaagd in plaats van het Me-niveau verder te verhogen, waardoor de illusie van "nog meer mij" ontstaat.

Aan weerszijden van de Wheel of Me vindt u Me- en Band-mix indicatoren. Deze niveauweergaven tonen de balans tussen de Me-kanalen en de Band-kanalen. De Band-kanalen bestaan uit alle kanalen die niet zijn geïdentificeerd als Me-kanalen. Deze indicatoren worden automatisch aangepast wanneer u de Wheel of Me omhoog of omlaag beweegt.

Power User Tip: De Band-indicator toont geen niveau totdat u een aux mix maakt op de Aux Mix-pagina. De Me-indicator toont geen niveau totdat ten minste één kanaal is geselecteerd op de Me Channels-pagina. Als alle kanalen in de aux mix zijn geselecteerd op de Me Channels-pagina, wordt het niveau alleen weergegeven in de Me-indicator en wordt er geen niveau weergegeven in de Band-indicator.

Lock Orientation. Als u de knop Lock Orientation (oriëntatie vergrendelen) inschakelt, wordt uw mobiele apparaat vergrendeld in de staande weergave. Terwijl deze knop is ingeschakeld, kunt u de Aux Mix-pagina niet openen. Het vergrendelen van de weergave verwijdert ook de knop Start Page (startpagina). Totdat deze optie is uitgeschakeld, wordt QMix-UC in deze weergave gestart wanneer het is verbonden met de huidige mixer.

Power User Tip: Als QMix-UC niet van pagina verandert wanneer u de oriëntatie van uw mobiele apparaat wijzigt, zorg er dan voor dat Lock Orientation (oriëntatie vergrendelen) niet is ingeschakeld.

Instellingenpagina

Om de Settings (instellingen) pagina te openen, tikt u op de Settings (instellingen) knop op de Aux Mix-pagina of Wheel of Me-pagina. Vanaf de Settings (instellingen) pagina kunt u QMix-UC scrollen aanpassen en aangepaste namen maken voor elk kanaal en aux mix.

Scroll by Page. Als u deze optie uitschakelt, kunt u één kanaal tegelijk scrollen, wat meer gedetailleerde controle biedt.

Peak Hold Metering. Wanneer Peak Hold Metering (piek vasthoud meting) is ingeschakeld, blijft elke meter in QMix-UC de meest recente signaalpiek weergeven.

Apparaatrechten instellen

(StudioLive AI Console Mixers)

Het op afstand bedienen van uw StudioLive met QMix-UC voor mobiele apparaten stelt u in staat om vrij door de zaal te bewegen. Het kan echter ook de volledige kracht van de StudioLive in meerdere handen leggen, waarvan sommige behendiger zijn dan andere. Daarom stelt uw StudioLive u in staat om de toegang van elk apparaat tot de mixerfuncties te beperken door machtigingen in te stellen.

Zodra een mobiel apparaat is verbonden met uw draadloze netwerk en QMix-UC heeft gestart, wordt het apparaat weergegeven in de lijst Remote Devices (Externe apparaten) in het System Menu (Systeemmenu) op uw StudioLive. Elk apparaat wordt weergegeven met de apparaatnaam, zodat u gemakkelijk kunt herkennen welk apparaat wat is.

Zodra u uw apparaten hebt aangesloten en geconfigureerd, worden dezelfde machtigingen ingesteld voor dat apparaat telkens wanneer u het aansluit.

Opmerking: Raadpleeg de handleiding voor StudioLive Series III en de UC Surface Reference Manual voor informatie over het instellen van apparaatrechten met StudioLIve Series III-mixers.

1. Druk op de knop System (Systeem) op uw StudioLive om het menu System (Systeem) te openen.

2. Scrol omlaag om te navigeren: iOS Setup.

3. Gebruik de Value-encoder om door de lijst met beschikbare iOS-apparaten te scrollen.

4. Wanneer u het apparaat vindt waarvoor u machtigingen wilt instellen, gebruikt u de knop Next (Volgende) om naar het eerste machtigingsveld te navigeren. Gebruik de Value-encoder om de apparaatmachtiging in te stellen.


Wanneer u machtigingen instelt voor QMix-UC-gebruikers, kunt u kiezen tussen volledige toegang tot alle aux-mixen, toegang tot slechts één aux-mix en de gebruiker beperken tot alleen de Wheel of Me-functies.

Mix Permissions (Mix-machtigingen). Stelt het niveau van functionaliteit in QMix-UC in.

• None (Geen). QMix-UC op de geselecteerde iPhone/iPod Touch kan uw StudioLive-mixer niet bedienen.
• All Auxes (Alle auxen). QMix-UC bedient de kanaalzendniveaus voor alle aux-mixen.
• Individual Aux Mixes (Individuele aux-mixen). QMix-UC bedient alleen de kanaalzendniveaus voor de opgegeven aux-mix.

Other Permissions (Andere machtigingen). Kies tussen Wheel Only (Alleen Wheel) of None (Geen). Wheel Only (Alleen Wheel) schakelt de pagina Aux Mix uit in QMix-UC. Wanneer dit is ingeschakeld, kan de gebruiker alleen de Wheel of Me gebruiken op de enkele aux waartoe u toegang hebt verleend.
Wanneer Wheel Only (Alleen Wheel) is ingeschakeld, kunt u slechts toegang geven tot één aux-mix.

Het diner is geserveerd

Extraatje: Het voorheen Top Secret-recept van PreSonus voor...
Chicken and Andouille Gumbo (Kippen- en Andouille-gumbo)

Ingrediënten:

• 1 C All-Purpose bloem
• ¾ C Plantaardige olie
• 1 grote ui (in blokjes gesneden)
• 1 kleine ui (in vieren gesneden)
• 6 stengels bleekselderij (in blokjes gesneden)
• 1 grote groene paprika (in blokjes gesneden)
• 3 teentjes knoflook (2 fijngehakt, 1 heel)
• 1 lb link Andouille worst
• 4 Kippenbouten
• 4 qt water
• 4 laurierblaadjes
• 1 theelepel tijm
• 1 theelepel Old Bay-kruiden
• 1-2 C bevroren okra, gesneden
• ¼ C verse peterselie, fijngehakt
• 6-8 eieren (optioneel)

Kookinstructies:

1. Combineer in een grote pan hele kippenbouten, water, gevierendeelde ui, Old Bay, 2 laurierblaadjes en 1 hele teentje knoflook. Afdekken en aan de kook brengen. Laat de bouillon sudderen tot het kippenvlees van het bot valt. Verwijder de kip en zet apart. Gooi de ui, laurierblaadjes en knoflook weg en bewaar de vloeistof.
2. Verhit in een zware steelpan 1 eetlepel van de olie op middelhoog vuur en bruin de andouille tot hij gaar is. Zet de worst apart voor later.
3. Voeg in dezelfde steelpan de resterende olie toe en verwarm deze. Voeg langzaam bloem toe, 1-2 eetlepels tegelijk, en roer voortdurend. Blijf de roux koken en roeren tot hij donkerbruin is (het moet eruitzien als gesmolten donkere chocolade). Pas op dat de olie niet te heet wordt, anders verbrandt de bloem en moet u opnieuw beginnen.
4. Zodra de roux de juiste kleur heeft bereikt, voegt u de in blokjes gesneden ui, bleekselderij, groene paprika en fijngehakte knoflook toe. Kook tot de groenten erg zacht zijn. Niet afdekken.
5. Voeg langzaam 1 liter kippenbouillon toe en breng al roerend aan de kook.
6. Breng het rouxmengsel over in een soeppan en breng aan de kook. Niet afdekken, de roux zakt naar de bodem van de pan en verbrandt.
7. Voeg de resterende kippenbouillon, laurierblaadjes en tijm toe. Laat 30 minuten sudderen.
8. Terwijl de gumbo suddert, ontbeen en versnipper de kip en snijd de andouille in plakjes.
9. Voeg de kip en andouille toe aan de gumbo en breng weer aan de kook. Laat 30-45 minuten sudderen.
10. Roer de bevroren okra en peterselie erdoor en breng aan de kook.
11. Optioneel: Breek één ei in een theekopje en giet het snel in de kokende gumbo. Herhaal dit met de andere eieren en pas op dat u ze niet te dicht bij elkaar plaatst. Nadat alle eieren weer naar de oppervlakte zijn gekomen, zet u het vuur lager en laat u het sudderen.
12. Breng op smaak met zout en peper (rood, wit en/of zwart) indien nodig.
13. Serveer over rijst met aardappelsalade.

Voor 12 personen
