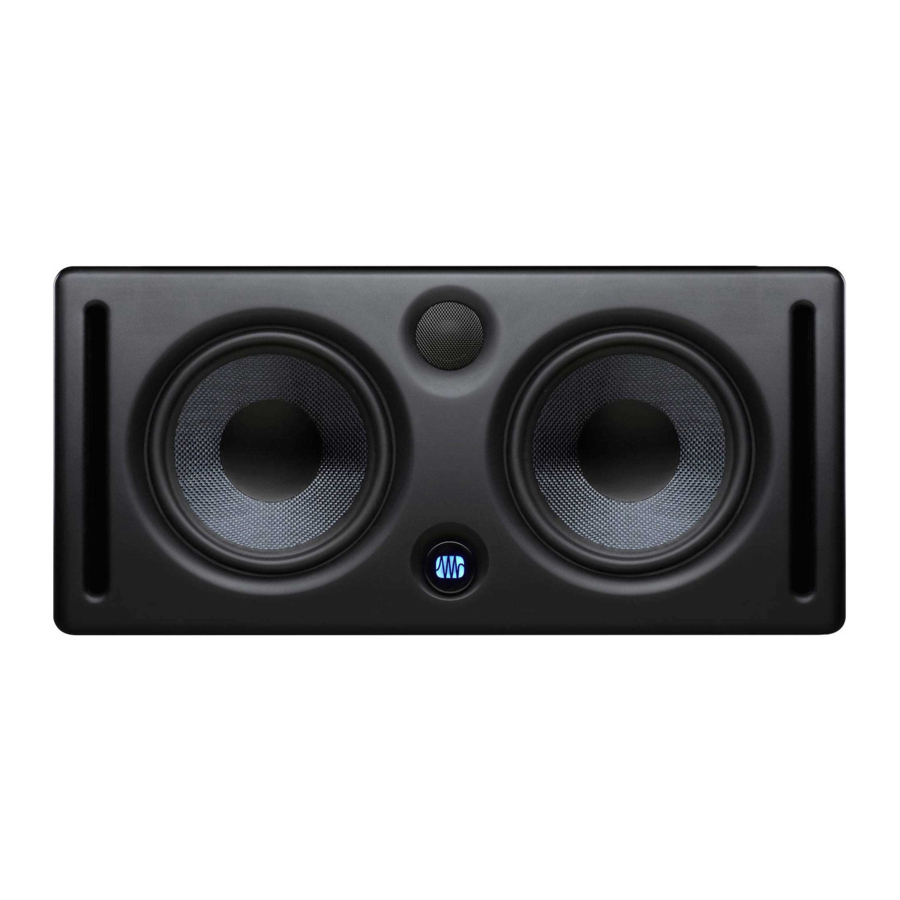

PreSonus Eris-serie, E44 / E66 handleiding

Overzicht

Inleiding

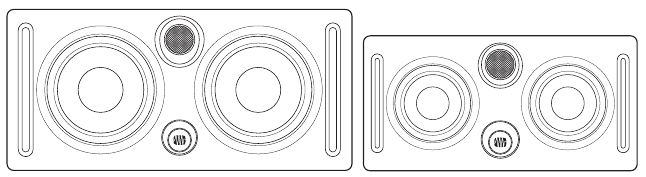

Bedankt voor het aanschaffen van de PreSonus Eris E44/E66 studiomonitors. De E44- en E66-actieve monitoren zijn voorzien van een genest MTM-ontwerp (midwoofer-tweetermidwoofer) dat een nauwkeurige respons, een uitgebreid frequentiebereik en het breedste stereoveld in hun klasse levert.

We moedigen u aan om contact met ons op te nemen via 225-216-7887 (9.00 tot 17.00 uur Central Time) met vragen of opmerkingen over uw PreSonus Eris E44/E66. PreSonus Audio Electronics streeft naar voortdurende productverbetering en we waarderen uw suggesties zeer. Wij geloven dat de beste manier om ons doel van voortdurende productverbetering te bereiken, is door te luisteren naar de echte experts: onze gewaardeerde klanten. We waarderen de steun die u ons hebt getoond door de aankoop van dit product en zijn ervan overtuigd dat u zult genieten van uw Eris E44/E66!

OVER DEZE HANDLEIDING: We raden u aan deze handleiding te gebruiken om vertrouwd te raken met de functies, toepassingen en correcte aansluitprocedures voor uw Eris E44/E66 voordat u deze aansluit op de rest van uw studioapparatuur. Dit helpt u problemen tijdens de installatie en configuratie te voorkomen.

In deze handleiding vindt u Power User Tips waarmee u snel een Eris-expert kunt worden. Naast de Power User Tips vindt u verschillende tutorials die monitorplaatsing behandelen, evenals het instellen van de Input Level-, EQ- en Acoustic Space-bedieningselementen.

Samenvatting van de Eris E44/E66-functies

• Genest MTM-ontwerp zorgt voor een soepele respons op en buiten de as
• Dubbele 4,5/6,5" geweven composiet LF-drivers produceren een dynamischere output dan conventionele ontwerpen
• 1,25" silk dome HF Driver
• Ondersteunt horizontale en verticale luidsprekerplaatsing
• LF-versterkervermogen: 50W / 80W
• HF-versterkervermogen: 40W / 60W
• Gebalanceerde XLR- en ¼" TRS- en ongebalanceerde RCA-ingangen
• Continu variabele HF- en MF-regelaars (-6 tot +6dB)
• Low Cut Filter (Flat, 80Hz, 100Hz)
• Acoustic Space-instellingen (Flat, -2 dB, -4 dB) compenseert voor de plaatsing in de ruimte
• RF-interferentie, stroombegrenzing van de output, overtemperatuur- en subsonische filterbeveiliging
• Externe netzekering
• Vermogen: 110-120V ~50/60 Hz of 220-240V ~50/60 Hz

Wat zit er in de doos

Naast deze handleiding bevat uw Eris E44/E66-pakket het volgende:

• (1) PreSonus Eris E44 of E66 actieve studiomonitor


• (1) IEC-voedingskabel

• (6) Schuimvoetjes om aan de onderkant van de luidspreker te plaatsen om de isolatie te verbeteren


Aansluiting

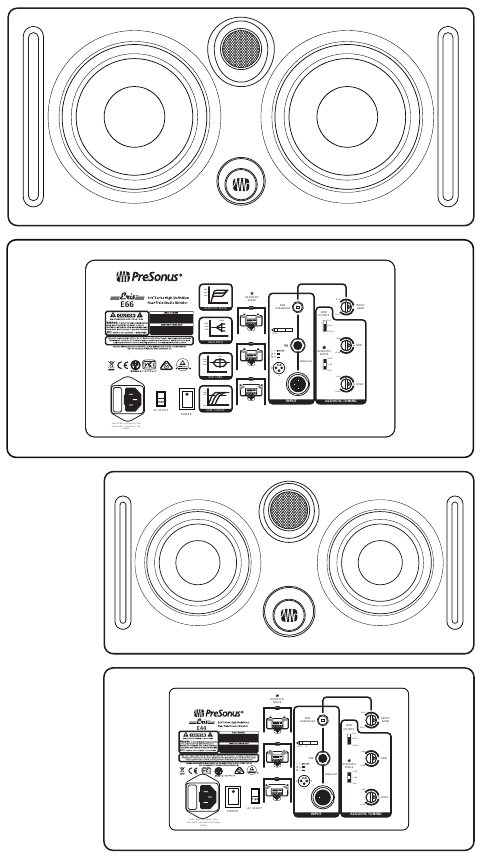

Aansluitingen en bedieningselementen op het achterpaneel

Ingangen

Line-level Inputs (Lijnniveau-ingangen). De Eris E44/E66 biedt een keuze uit drie ingangen: twee gebalanceerde (XLR en ¼" TRS) en één ongebalanceerde (RCA). Deze ingangen accepteren een lijnsignaal van uw audiobron en voeren dat signaal naar de ingebouwde stroomversterkers van de monitor. Deze ingangen zijn bedoeld om flexibele connectiviteit mogelijk te maken en niet om meerdere bronnen tegelijkertijd op uw luidsprekers aan te sluiten. Sluit slechts één bron aan op uw Eris E44/E66.

Power User Tip: Als uw audiobron gebalanceerde XLR- of ¼" TRS-uitgangen (tip-ring-sleeve) biedt, gebruik dan een van de bijbehorende gebalanceerde Eris-ingangen, aangezien gebalanceerde kabels bestand zijn tegen geïnduceerde ruis van radiofrequentie- of elektromagnetische interferentie (RFI of EMI). Als de audiobron ongebalanceerde ¼" TS-uitgangen (tip-sleeve) heeft, gebruik dan een ¼"-naar-RCA-adapter of -adapterkabel. Gebruik altijd de kortst mogelijke kabel om het risico van geïnduceerde RFI- of EMI-ruis te minimaliseren.

Input Gain (Ingangsversterking): Stelt het niveau van het ingangssignaal in voordat het wordt versterkt.

Vermogen

IEC Power Connection (IEC-stroomaansluiting): Uw Eris E44/E66 accepteert een standaard IEC-voedingskabel.

Verwijder de middelste aardingspen niet en gebruik geen aardingsadapter, omdat dit tot een elektrische schok kan leiden.

Aansluitingen en bedieningselementen op het achterpaneel

Power Switch (Aan/uit-schakelaar). Dit is de aan/uit-schakelaar. De stroomstatus wordt aangegeven door een LED aan de voorkant van de kast.

AC Select Switch (AC-keuzeschakelaar). De ingangsspanning is in de fabriek ingesteld op het land waarin deze is verzonden. Gebruik deze schakelaar alleen als u uw Eris-luidsprekers gebruikt in een land dat een andere standaardspanning gebruikt dan in het land waar u uw Eris E44 of E66 hebt gekocht.

Akoestische afstemmingsregelaars

High (Hoog): Verhoogt of verlaagt alle frequenties boven 10 kHz met ±6 dB.

Power User Tip: De High-regelaar op de Eris E44/E66 is een high-shelf EQ en verzwakt of versterkt frequenties boven 10 kHz. Deze EQ is vergelijkbaar met de treble-regelaar op een autoradio: hij verhoogt of verlaagt de versterking van alle frequenties boven de gespecificeerde afsnijfrequentie. Shelving EQ's kunnen grote veranderingen in het geluid zeer snel aanbrengen door een heel frequentiebereik toe te voegen of te verwijderen.

Mid (Midden): Verhoogt of verlaagt frequenties rond 1 kHz met ±6 dB. De Mid-regelaar is een piek-EQ waarmee u een gespecificeerde frequentieband kunt versterken of verlagen (in dit geval een band van ongeveer twee octaven breed, gecentreerd op 1 kHz). Het is in staat tot subtielere veranderingen.

Low Cutoff (Lage afsnijfrequentie): Vermindert het niveau van alle frequenties onder de gespecificeerde frequentie (80 of 100 Hz) met een helling van -12 dB/ octaaf. Kan worden uitgeschakeld door deze in te stellen op Flat (Vlak), in welk geval de natuurlijke rolloff van de monitor het overneemt.

Acoustic Space (Akoestische ruimte): Verlaagt het niveau van alle frequenties onder 800 Hz met de gespecificeerde hoeveelheid (-2 of -4 dB) om de basboost te compenseren die optreedt wanneer de monitor in de buurt van een muur of hoek wordt geplaatst. Kan worden uitgeschakeld door deze in te stellen op 0 dB.

Aansluitschema's

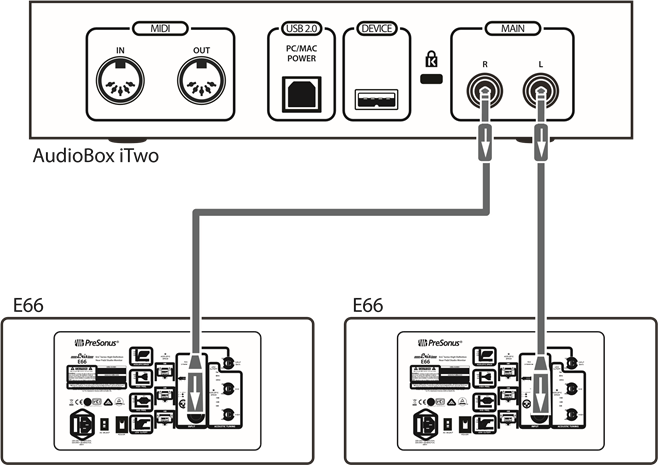

Basisconfiguratie

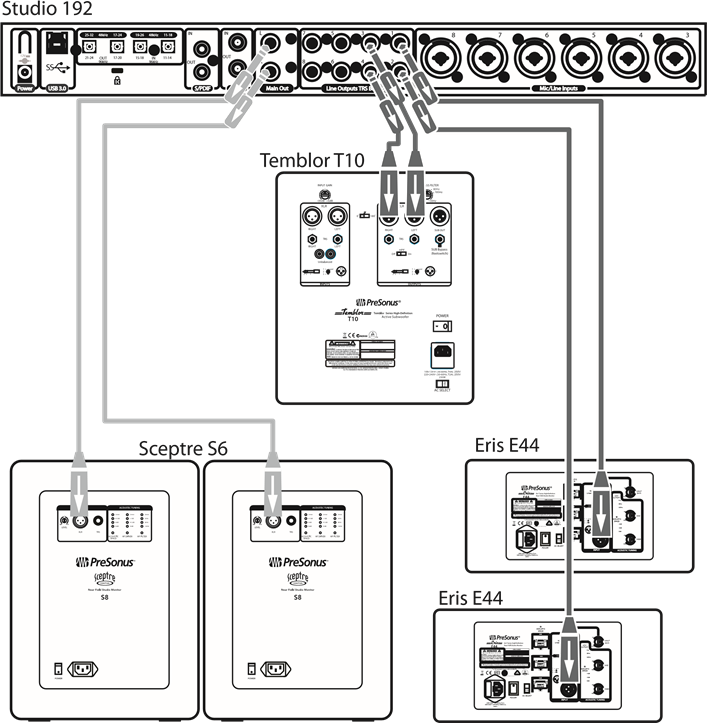

Geavanceerde configuratie met luidsprekerschakeling

Tutorials

Monitorplaatsing

Idealiter moeten near-field monitors zo worden geplaatst dat de tweeters zich op dezelfde hoogte bevinden als je oren wanneer je aan het mixen bent.

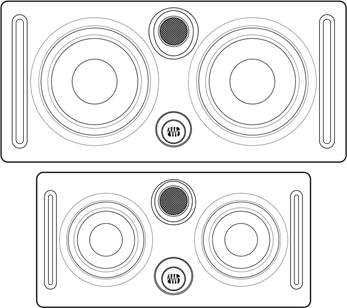

Eris E44- en E66-luidsprekers kunnen verticaal of horizontaal worden geplaatst; wanneer ze verticaal worden geplaatst, moeten ze een spiegelbeeldpaar vormen, met de tweeters aan de buitenkant.

Wanneer ze horizontaal worden geplaatst, moeten de tweeters aan de bovenkant zitten.

De luidsprekers moeten zo worden geplaatst dat de tweeters een gelijkzijdige driehoek vormen met je hoofd. De monitors moeten "naar binnen wijzen" of schuin staan, zodat ze op jou gericht zijn en niet recht vooruit wijzen.

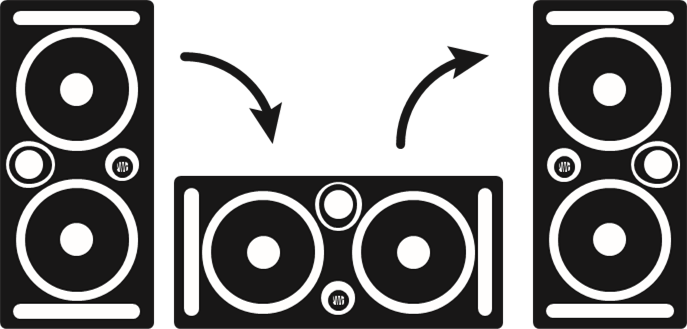

Badge rotatie

De logobadge op je Eris E44 en E66 kan worden gedraaid om overeen te komen met hun oriëntatie in je studio. Zodra je je monitors in de oriëntatie hebt geplaatst die het beste voor je werkt, gebruik je gewoon je vingers om het logo te draaien zodat het rechtop staat.

Ingangsversterkingsinstelling

De beste plek om te beginnen is door de Input Level (ingangsniveau)-regelaar in de unity gain-positie te zetten (gelabeld "U"). Dat betekent dat het niveau van het signaal dat de versterker bereikt hetzelfde is als het niveau van het signaal dat de ingang van de monitor binnenkomt. Dit zorgt voor een goed, sterk signaalniveau zonder dat er vreemde ruis wordt versterkt. Zorg ervoor dat de gain-regelaars op je audiobron zijn geoptimaliseerd voor een maximaal signaalniveau en minimale ruis. Dit proces wordt "gain staging" genoemd en je kunt er meer over leren uit vele online bronnen. Je moet de Input Gain (ingangsversterking) op je Eris-monitor altijd zo instellen dat alle andere niveauregelaars in het systeem niet helemaal omhoog of omlaag hoeven te worden gedraaid om een comfortabel luistervolume te bereiken.

Als het instellen van de ingangsversterking op Unity onbevredigend is, kun je verschillende instellingen proberen, maar onthoud dat het beter is om instellingen boven U indien mogelijk te vermijden. Als het volume te luid is bij unity gain, kun je de Input Gain (ingangsversterking)-regelaar gerust een beetje lager zetten, maar niet zo ver dat je het uitgangsniveau van je audiobron tot de maximale instelling moet opvoeren. Als je het te laag instelt, moet je het uitgangsniveau van je audiobron helemaal opvoeren, wat de hoorbare ruis van je bronsignaal zal verhogen. Als je het te hoog instelt, wordt alle ruis in het signaal versterkt, wat je ook niet wilt! Nogmaals, als je de gain staging van je audiobron correct uitvoert, zou het instellen van Input Gain (ingangsversterking) op U of iets lager prima moeten werken.

Zodra de Input Gain (ingangsversterking)-regelaar van de monitor is ingesteld, laat je hem met rust; gebruik hem niet als een systeemvolumeregelaar. Laat dat over aan de regelaar voor het uitgangsniveau van je audioapparaat.

Suggesties voor equalizerinstellingen

De Eris E44/E66 biedt drie EQ-regelaars in het Acoustic Tuning-gedeelte: High (hoog), Mid (midden) en Low Cutoff (lage afsnijding). (Er is ook een Acoustic Space (akoestische ruimte)-regelaar, die in de volgende sectie wordt behandeld.) Over het algemeen zal het instellen van de High (hoog)-regelaar op 0 (geen boost of verlaging) de beste resultaten opleveren. Als het geluid echter over het algemeen te helder of schril is, probeer deze regelaar dan onder 0 te zetten; als het geluid te dof en levenloos is, probeer hem dan boven 0 te zetten. Het is altijd beter om te verlagen dan te verhogen en om de kleinste verlaging of verhoging te gebruiken die nodig is om de klus te klaren.

De Mid (midden)-regelaar is een middenfrequentie piekfilter dat frequenties verhoogt of verlaagt die gecentreerd zijn op 1 kHz en zich ongeveer een octaaf boven en onder die frequentie uitstrekken. Nogmaals, het instellen van deze regelaar op 0 zal over het algemeen de beste resultaten opleveren. Als je een autoradio wilt emuleren, probeer hem dan onder 0 te zetten om de gebruikelijke "smiley face" (lachgezicht)-EQ-curve te benaderen. Aan de andere kant, als je een goedkope draagbare radio wilt emuleren, probeer hem dan boven 0 te zetten. Probeer niet te veel te verhogen, omdat dit ruis aan het signaal kan toevoegen. De Low Cutoff (lage afsnijding)-regelaar rolt de lage frequenties onder de gespecificeerde frequentie (80 of 100 Hz) af. Schakel deze regelaar in als je een subwoofer gebruikt in combinatie met de Eris E44/E66-monitors en stel hem in op dezelfde frequentie als de crossover naar de subwoofer. Als je geen subwoofer gebruikt, zet je de regelaar op Flat (vlak). Als je een goedkope radio wilt emuleren, schakel je deze regelaar in op 80 of 100 Hz terwijl je de Mid (midden)-regelaar verhoogt.

Power User Tip: Gebruik de EQ-regelaars op je Eris-monitor niet om problemen in je mix te corrigeren. Hoewel dit verandert wat je in de controlekamer hoort, heeft het geen effect op je opgenomen audio.

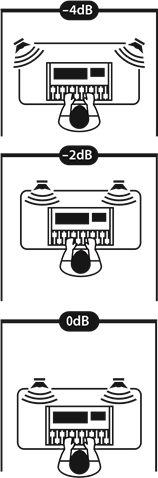

Suggesties voor instellingen voor akoestische ruimte

Wanneer een monitor dicht bij een muur of in een hoek wordt geplaatst, hebben de lage frequenties de neiging om meer te worden benadrukt dan wanneer de monitor ver van een ruimtegrens verwijderd is; dit effect wordt "boundary bass boost" (grensbasversterking) genoemd. Het is het meest uitgesproken als de monitor zich in een hoek bevindt en minder uitgesproken, maar aanwezig, als de monitor zich in de buurt van één muur bevindt.

Om deze basversterking te compenseren, biedt de Eris E44/E66 een Acoustic Space (akoestische ruimte)-schakelaar die alle frequenties onder 800 Hz met een vaste hoeveelheid verlaagt.

Als de monitors zich dicht bij de hoeken van de kamer bevinden, begin dan met het instellen van de Acoustic Space (akoestische ruimte)-schakelaar op -4 dB, wat de meeste basdemping biedt.

Als de monitors zich dicht bij de achterwand bevinden, probeer dan de Acoustic Space (akoestische ruimte)-schakelaar in te stellen op -2 dB voor minder demping.

Als de monitors zich ver van een muur bevinden, is er geen basversterking, dus zet de schakelaar op 0 dB.

Technische specificaties

Ingangsimpedantie

E44 en E66 10 kΩ

Probleemoplossing

Geen stroom. Zorg er eerst voor dat uw Eris E44/E66 is aangesloten. Als hij is aangesloten op een stroomconditioner, controleer dan of de stroomconditioner is ingeschakeld en functioneert.

Als het probleem zich blijft voordoen, koppel dan de stroomkabel los van uw E44/E66 en controleer de zekering op het achterpaneel van uw E44/E66. De zekeringhouder bevindt zich direct onder de IEC-stroomkabelaansluiting. Een doorgebrande zekering kan er van binnen zwart uitzien of de draad binnenin kan gebroken lijken. Een zeer zwarte zekering is een teken dat er iets kortgesloten is. Probeer de zekering te vervangen door een nieuwe. Het type zekering dat nodig is voor uw monitor staat onder de stroomingang. Zorg ervoor dat u de juiste zekering gebruikt voor de ingestelde ingangsspanning. Als de zekering opnieuw doorbrandt, moet u contact opnemen met PreSonus voor een reparatie.

Geen audio. Als uw Eris E44/E66 lijkt aan te gaan, maar u geen geluid hoort bij het afspelen van audio vanaf uw audiobron (de lampjes branden maar er is niemand thuis), controleer dan eerst of de kabel die uw audiobron met de monitor verbindt, correct werkt. Controleer ook of de Input Gain (ingangsversterking) is ingesteld om voldoende amplitude voor het signaal te leveren.

Brom. Meestal wordt brom veroorzaakt door een aardlus. Controleer of alle audioapparatuur is aangesloten op dezelfde stroombron. Als u geen stroomconditioner gebruikt, raden we u ten zeerste aan er een toe te voegen. Dit helpt niet alleen om brom te minimaliseren, het beschermt uw apparatuur ook beter tegen stroompieken, brown-outs, enz.

Gebruik waar mogelijk gebalanceerde kabels. Als uw audioapparaat geen gebalanceerde uitgang biedt, kunt u deze aansluiten op een direct box, die een aardingsschakelaar en een gebalanceerde uitgang biedt.

Zorg er ten slotte voor dat uw audiokabels niet in de buurt van stroomkabels lopen en gebruik kabels met de juiste lengte voor uw toepassing. Het gebruik van kabels die te lang zijn, verhoogt niet alleen het risico op ruis, maar vergroot ook de kans dat de kabels opgerold zijn, waardoor in feite een antenne ontstaat die allerlei soorten audio-interferentie oppikt.
