PreSonus Studio 1810c / 1824c Handleiding

Overzicht

Introductie

Hartelijk dank voor de aanschaf van een PreSonus High-definition Studio-serie audio-interface. Boordevol high-headroom, Class A XMAX™-microfoonvoorversterkers; een 192 kHz / 24-bit opname- en weergave-engine; ingebouwde DSP-mixfuncties; en meer, de Studio-serie interfaces verleggen nieuwe grenzen voor muziekproductie en opname. Of uw studio zich nu in uw slaapkamer of in een professionele faciliteit bevindt, de Studio-serie interfaces leveren audio en prestaties van hoge kwaliteit, waar muziek ook wordt gemaakt.

PreSonus Audio Electronics zet zich in voor voortdurende productverbetering en we hechten veel waarde aan onze klanten en hun creatieve inspanningen. We waarderen de steun die u ons hebt getoond door uw Studio-serie interface te kopen en zijn ervan overtuigd dat u er jarenlang plezier van zult hebben!

Over deze handleiding: We raden u aan deze handleiding te gebruiken om vertrouwd te raken met de functies, toepassingen en correcte aansluitprocedures voor uw Studio-serie interface voordat u deze op uw computer probeert aan te sluiten. Dit helpt u problemen tijdens de installatie en setup te voorkomen.

In deze handleiding vindt u Power User Tips waarmee u snel een Studio-serie expert kunt worden. Deze handleiding behandelt de functies van zowel de STUDIO1824c als de STUDIO1810c. Waar verschillen voorkomen, worden de STUDIO1824c-functies eerst genoemd, gevolgd door de STUDIO1810c.

Wilt u meer tips en trucs? Ga naar www.presonus.com/learn/technical-articles.

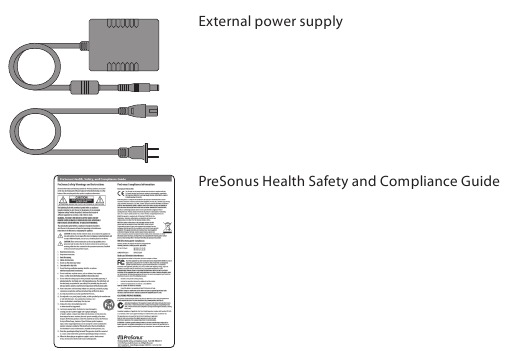

Wat zit er in de doos

Uw Studio-serie pakket bevat het volgende:

PreSonus STUDIO1824c of STUDIO1810c High-definition Audio-interface




Power User Tip: Alle bijbehorende software en drivers voor uw PreSonus Studio-serie interface kunnen worden gedownload van uw My PreSonus gebruikersaccount. Ga eenvoudigweg naar My. PreSonus.comen registreer uw Studio-serie interface om downloads en licenties te ontvangen.

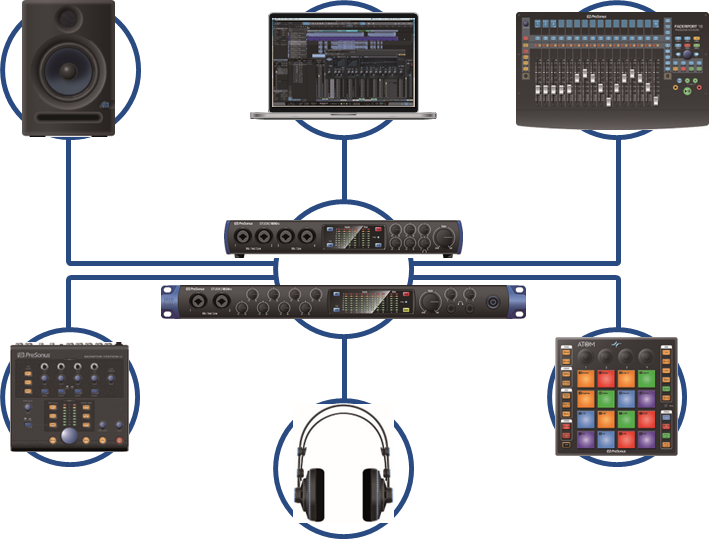

Bijbehorende PreSonus-producten

Bedankt voor het kiezen van PreSonus! Als oplossingsbedrijf geloven we dat de beste manier om voor onze klanten (dat bent u) te zorgen, is ervoor te zorgen dat u de best mogelijke ervaring hebt van het begin van uw signaalketen tot het einde. Om dit doel te bereiken, hebben we prioriteit gegeven aan naadloze integratie tijdens elke ontwerpfase van deze producten vanaf dag één. Het resultaat zijn systemen die met elkaar communiceren zoals bedoeld - direct uit de doos - zonder overmatige configuratieproblemen.

We zijn er voor u. Meer informatie vindt u op www.presonus.com.

Aansluiting

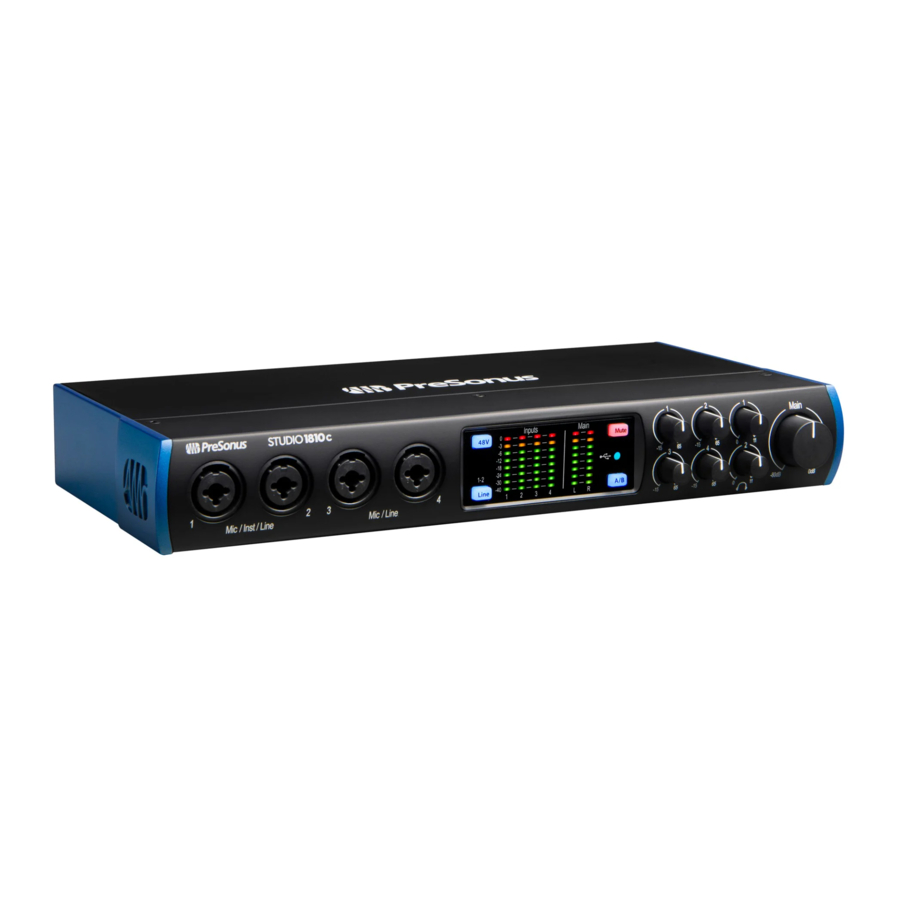

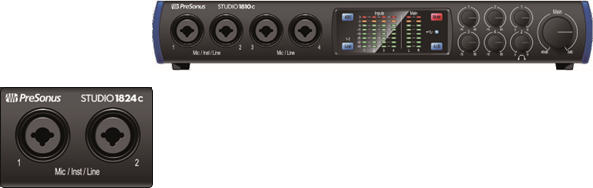

Aansluitingen en bedieningselementen op het voorpaneel

Microfoon-/instrumenten-/lijningangen. Uw interface uit de Studio-serie is uitgerust met PreSonus XMAX-microfoonvoorversterkers voor gebruik met alle soorten microfoons. De XMAX heeft een Klasse A-ingangsbuffer, gevolgd door een dual-servo versterkingstrap. Deze opstelling resulteert in een ultralaag ruisniveau en een brede versterkingsregeling, waardoor u signalen kunt versterken zonder achtergrondruis te verhogen.

Elke microfoonvoorversterker is aangesloten op de XLR-ingang van de combostekker. Deze handige connector accepteert een 1/4-inch of XLR-stekker.

De ¼-inch TRS-connectoren op kanalen 1 en 2 kunnen worden geschakeld voor instrument- of lijnniveausignalen. De ¼-inch ingangen op de resterende combi-aansluitingen zijn alleen lijnniveau-ingangen.

Ingangsbron. Kanalen 1 en 2 bieden een knop voor het selecteren van de ingangsbron waarmee u kunt schakelen tussen instrument- en lijnniveau op de ¼-inch ingangen voor deze twee kanalen. Druk op deze knop om de instrumentvoorversterker uit te schakelen bij het aansluiten van apparaten op lijnniveau. Wanneer de knop brandt, accepteert de ingang een bron op lijnniveau, zoals een synthesizer of gitaarversterkermodelleerder. Druk op deze knop om de instrumentvoorversterker in te schakelen bij het aansluiten van gitaren of een passieve bas.

Tip voor gevorderde gebruikers: Actieve instrumenten zijn instrumenten met een interne voorversterker of een lijnniveau-uitgang. Actieve instrumenten moeten worden aangesloten op een lijningang en niet op een instrumentingang. Het aansluiten van een bron op lijnniveau op de instrumentingangen brengt niet alleen het risico met zich mee dat deze ingangen beschadigd raken, maar resulteert ook in een zeer luid en vaak vervormd audiosignaal.

Let op: Zoals bij elk audio-invoerapparaat zal het aansluiten van een microfoon of een instrument, of het in- of uitschakelen van fantoomvoeding, een kortstondige piek in de audio-uitvoer van uw interface uit de Studio-serie veroorzaken. Daarom raden we ten zeerste aan om de kanaaltrim omlaag te draaien voordat u aansluitingen wijzigt of fantoomvoeding in- of uitschakelt. Deze eenvoudige stap verlengt de levensduur van uw audioapparatuur.

Ingangsversterkingsregeling. Deze knoppen bieden 80 dB variabele versterking (-15 tot +65 dB) op de microfoon- en instrumentingangen en 40 dB variabele versterking (-20 tot +20 dB) op de lijningangen.

48 Volt fantoomvoeding. Interfaces uit de Studio-serie bieden 48V fantoomvoeding voor de microfooningangen. Door op de 48V-knop te drukken, wordt de fantoomvoeding in- en uitgeschakeld voor alle microfooningangen; de knop licht blauw op wanneer deze functie is ingeschakeld.

Fantoomvoeding is alleen vereist voor condensatormicrofoons en kan sommige dynamische microfoons, met name lintmicrofoons, ernstig beschadigen. Raadpleeg de documentatie die bij uw microfoon is geleverd voordat u fantoomvoeding gebruikt.

XLR-connectorbedrading voor fantoomvoeding:
Pin 1 = GND
Pin 2 = +48V
Pin 3 = +48V

Ingangmeters. Deze LED-meters tonen het ingangsniveau van de analoge ingangen op uw interface uit de Studio-serie. De rode Clip LED licht op wanneer uw ingangssignaal -0,5 dBFS bereikt. Op dit niveau begint het signaal de analoog-digitaalomzetters te overbelasten en vertoont het tekenen van clipping. Gebruik de versterkingsregelaars om het signaal onder dit niveau te houden.

Uitgangmeters. Deze meters geven het signaalniveau weer dat wordt ontvangen van de eerste twee driverreturns (Main Left/Right). Deze meters hebben hetzelfde bereik als de ingangmeters (-50 dBFS tot -0,5 dBFS) en bevinden zich na de hoofduitgangsniveau-regeling.

Dempen. Druk op de knop Mute (Dempen) om het hoofduitgangssignaal te dempen. De knop licht rood op wanneer Mute (Dempen) actief is.

Sync LED. Dit lampje geeft aan of uw interface uit de Studio-serie is gesynchroniseerd met uw computer. Wanneer er geen synchronisatie beschikbaar is, knippert dit lampje rood/blauw. Voor STUDIO1810c geeft dit lampje ook aan of uw externe S/PDIF-synchronisatiebron beschikbaar is. Dit lampje knippert ook als de samplefrequentie die u op uw Studio-serie apparaat hebt ingesteld niet overeenkomt met de samplefrequentie die u op uw externe klokbronapparaat hebt ingesteld.

Mono (alleen STUDIO1824c). Druk op deze knop om het stereo hoofduitgangssignaal naar mono samen te voegen.

Tip voor gevorderde gebruikers: STUDIO1824c-gebruikers kunnen de Mono-functie gebruiken om de mono-compatibiliteit te verifiëren en om te controleren op fase-annulering in uw stereo-mixen.

Cue A/B (alleen STUDIO1810c). Met deze knop kunt u de bron schakelen waarnaar u luistert via de Headphone 1-uitgang. Wanneer de knop niet brandt, worden de weergavestreams 1 en 2 naar de hoofdtelefoonuitgang geleid. Druk op de knop om in plaats daarvan weergavestreams 3 en 4 naar de Headphone 1-uitgang te leiden.

Hoofdtelefoonniveau. Uw interface uit de Studio-serie biedt twee krachtige hoofdtelefoonuitgangen, elk met zijn eigen niveauregeling. STUDIO1824c-gebruikers vinden zowel de hoofdtelefoonuitgangen als de niveauregelaars op het voorpaneel. STUDIO1810c-gebruikers vinden de niveauregelaars op het voorpaneel en de uitgangen zelf op het achterpaneel. Op beide units deelt Headphone 1 een stereo-weergavestream met de hoofdtelefoonuitgangen en Headphone 2 deelt zijn streams met uitgangen 3 en 4. Voor STUDIO1810c-gebruikers kan Headphone 1 worden geschakeld tussen de twee sets streams via de A/B-knop.

Main (Hoofd). De hoofdknop regelt het uitgangsniveau voor de linker/rechter hoofdtelefoonuitgangen op de achterkant van uw interface uit de Studio-serie en heeft een bereik van -80 dB tot 0 dB. Deze regeling biedt alleen verzwakking.

Aan/uit-knop en synchronisatielampje (alleen STUDIO1824c). De verlichte ring rond de aan/uit-knop van uw STUDIO1824c is een klokbronindicator. Het laat u weten of uw unit de woordklok correct ontvangt.

• Blauw. Wanneer dit lampje blauw is, is uw STUDIO1824c ofwel de masterklok van uw systeem, ofwel ontvangt hij de woordklok van een aangewezen externe bron via de ADAT- of S/PDIF-ingang.
• Knipperend rood en blauw. Wanneer dit lampje tussen blauw en rood knippert, detecteert uw STUDIO1824c een klokbron.
• Paars. Als dit lampje paars is, kan uw STUDIO1824c geen klokbron detecteren.

Tip voor gevorderde gebruikers: Woordklok is het timingsignaal waarmee digitale apparaten framerates synchroniseren. Correcte woordkloksynchronisatie voorkomt dat digitale apparaten pops, klikken en vervorming in het audiosignaal vertonen als gevolg van niet-overeenkomende digitale audiotransmissie. Over het algemeen gebruikt u uw STUDIO1824c als de masterklok in uw studio en biedt deze woordklok van hoge kwaliteit voor dit doel. Als u echter een ander apparaat als masterklok wilt gebruiken, kunt u de ingangsbron voor het klokken instellen in UC Surface (zie UC Surface Launch Window Sectie voor details).

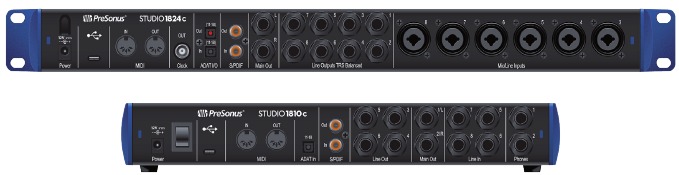

Aansluitingen op het achterpaneel

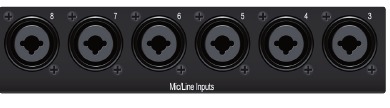

Microfoon-/lijningangen (alleen STUDIO1824c). De combi-aansluitingen op het achterpaneel van de STUDIO1824c kunnen worden gebruikt voor zowel microfoons als apparaten op lijnniveau. Gebruik de XLR-aansluitingen voor microfoons en D.I.-boxen en de 1/4-inch TRS-ingangen voor lijnniveausignalen tot +18 dBFS. De trimregeling op het voorpaneel biedt versterking voor beide ingangstypen.

Lijningangen (alleen STUDIO1810c). Gebruik deze ¼-inch TRS-ingangen met apparaten op lijnniveau. Deze ingangen zijn geschaald om lijnniveausignalen tot +18 dBFS te accepteren.

Tip voor gevorderde gebruikers: Deze ingangen zijn direct-naar-ADC. Als zodanig is er geen versterkingsregeling beschikbaar. Typische voorbeelden van lijnniveau-aansluitingen zijn synthesizeruitgangen, signaalprocessors en losse microfoonvoorversterkers en kanaalstrips. Gebruik de uitgangsniveau-regeling op uw lijnniveau-apparaat om het niveau aan te passen.

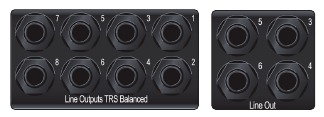

Lijnuitgangen. Deze gebalanceerde ¼-inch TRS-lijnuitgangen kunnen worden gebruikt om audio naar externe apparaten te leiden, zoals hoofdtelefoonversterkers, signaalprocessors en extra monitoren. STUDIO1824c: De eerste twee uitgangen delen hun weergavestreams met zowel de hoofdtelefoonuitgangen als Headphone 1. Uitgangen 3 en 4 delen hun weergavestreams met Headphone 2 voor zowel de STUDIO1824c als de STUDIO1810c. Alle andere uitgangen hebben hun eigen onafhankelijke weergavestreams.

Tip voor gevorderde gebruikers: Elke lijnuitgang is DC-gekoppeld om stuurspanning te leveren aan externe analoge apparatuur. Deze functie kan worden gebruikt met elke plug-in die deze ondersteunt.

Hoofdtelefoonuitgangen. Dit zijn de hoofdtelefoonuitgangen voor uw interface uit de Studio-serie. Het uitgangsniveau van de Hoofdtelefoonuitgangen wordt geregeld door de Hoofdniveau-regeling op de voorkant van het apparaat. Weergavestreams 1 en 2 worden naar de Hoofdtelefoonuitgangen geleid naast Uitgangen 1 en 2 (alleen STUDIO1824c) en Headphone 1.

S/PDIF-ingang en -uitgang. Met de S/PDIF-aansluitingen kunnen twee audiokanalen worden verzonden en ontvangen met snelheden tot 24 bit, 96 kHz. Met de S/PDIF I/O kan uw interface uit de Studio-serie ook woordklok verzenden en ontvangen naar externe digitale apparaten.

Tip voor gevorderde gebruikers: In UC Surface moet u "S/PDIF" instellen als de klokbron en de samplefrequentie instellen zodat deze overeenkomt met het externe apparaat wanneer u een extern S/PDIF-apparaat als uw masterklok gebruikt. Zie UC Surface Launch Window Sectie voor details.

ADAT – S/MUX-ingang (STUDIO1810c en STUDIO1824c) en -uitgang (alleen STUDIO1824c). Dit zijn de ADAT – Dual S/MUX-aansluitingen voor uw externe digitale apparaten. Bij het opnemen of afspelen met 44,1 of 48 kHz levert elke ADAT I/O acht van de zestien beschikbare kanalen opeenvolgend van links naar rechts. Bij het opnemen of afspelen met 88,2 of 96 kHz levert elke aansluiting vier van de beschikbare acht kanalen. Deze ingangen en uitgangen functioneren niet bij 176,4 of 192 kHz:

	ADAT-ingang (STUDIO1810c en 1824c)	ADAT-uitgang (alleen STUDIO1824c)
44,1 / 48 kHz	Kanalen 11-18	Kanalen 11-18
88,2 / 96 kHz	Kanalen 11-14	Kanalen 11-14

BNC-uitgang (alleen STUDIO1824c). Met deze aansluiting kan de STUDIO1824c woordklok naar andere digitale audioapparaten verzenden, zodat deze kan functioneren als de masterklok voor uw studio-omgeving (aanbevolen).

MIDI-ingang en -uitgang. MIDI staat voor "Musical Instrument Digital Interface". MIDI-ingangen en -uitgangen maken verbinding met en communicatie met externe MIDI-apparatuur mogelijk. Een functie van deze poorten is MIDI-sequencing, maar het MIDI-protocol kan voor veel meer worden gebruikt dan alleen instrumenten en sequencing.

Tip voor gevorderde gebruikers: MIDI is geen audio, maar wordt vaak gebruikt om een audiobron (zoals een plug-in of synthesizer) te activeren of te regelen. Het is belangrijk om ervoor te zorgen dat uw MIDI-gegevens correct worden verzonden en ontvangen door de juiste hardware- of softwareapparaten. Als de apparaten audio genereren, moet u mogelijk ook de audio terugsturen naar een ingangskanaal van de Studio-serie. Raadpleeg de gebruikershandleidingen van uw MIDI-apparaten voor hulp bij het instellen en gebruiken van MIDI.

USB-C-poort. Gebruik deze poort om uw STUDIO1810c of 1824c op uw computer aan te sluiten. Hoewel de STUDIO1810c en 1824c verbinding maken via USB-C, zijn beide volledig compatibel met USB 2.0- en 3.0-verbindingen. Gebruik de USB-C-naar-A-kabel die bij uw interface is geleverd als uw computer een USB-A-aansluiting heeft in plaats van een USB-C-aansluiting.

Let op: Interfaces uit de Studio-serie zijn achterwaarts compatibel met USB 2.0- en USB 3.0-snelheidsverbindingen. USB 1.1 wordt niet ondersteund.

Stroomaansluiting. Hier sluit u de externe voeding van de interface uit de Studio-serie aan.

Aan/uit-schakelaar (STUDIO1810c). Dit is de aan/uit-schakelaar voor uw STUDIO1810c.

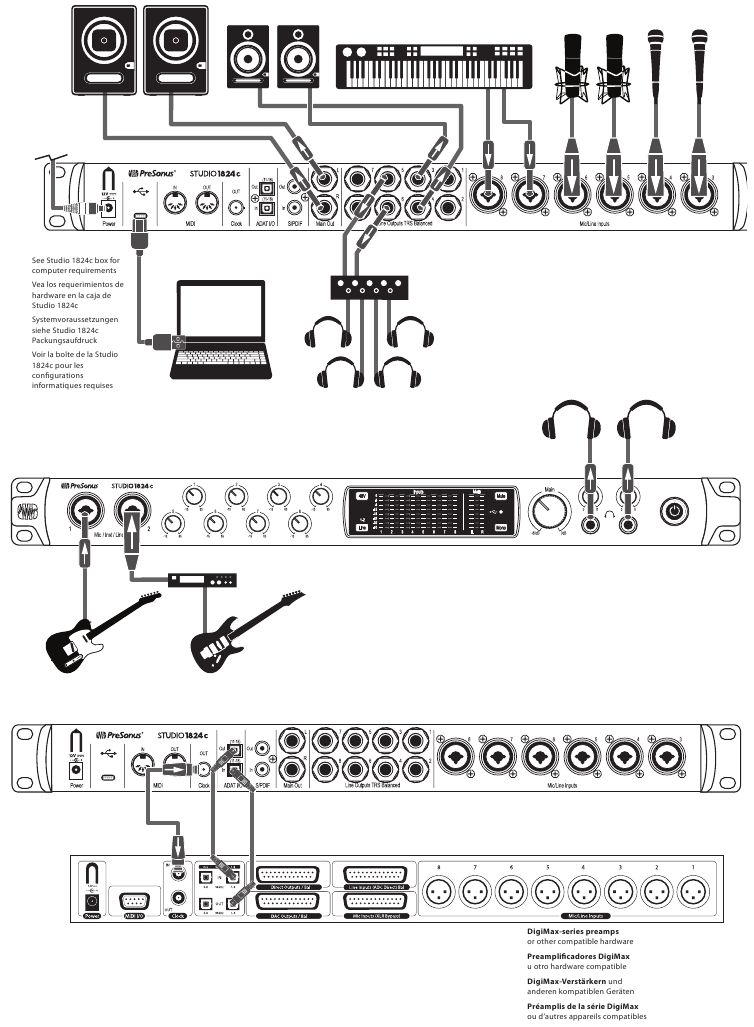

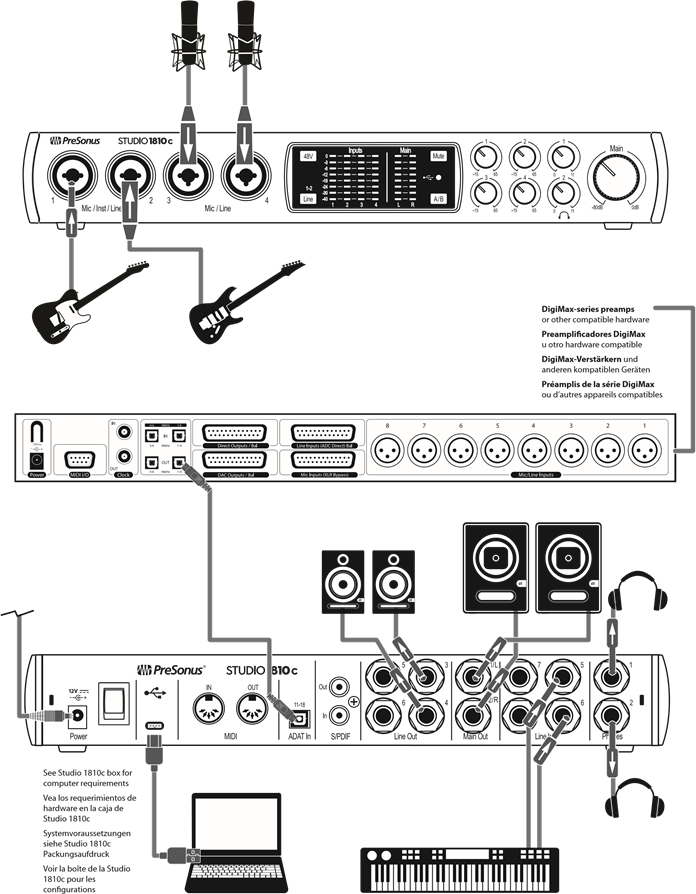

Aansluitschema

STUDIO1824c

STUDIO1810c

Verbinding maken met een computer

Uw interface uit de Studio-serie is een krachtige audio-interface die is uitgerust met professionele audio-tools en flexibele monitoringbedieningen. Bezoek www.presonus.com voordat u verbinding maakt met een computer om de meest recente systeemvereisten voor uw interface te controleren.

Opmerking: De snelheid van uw processor, de hoeveelheid RAM en de capaciteit, grootte en snelheid van uw harde schijven hebben een grote invloed op de algehele prestaties van uw opnamesysteem. Een snellere processor en meer RAM kunnen de signaallatentie (vertraging) verminderen en de algehele prestaties verbeteren.

Alle PreSonus-interfaces maken gebruik van de Universal Control-applicatie voor firmware-updates, apparaatsynchronisatie en samplefrequentie (alleen Windows). Zowel het Windows ASIO-stuurprogramma als UC Surface zijn opgenomen in het Universal Control-installatieprogramma voor macOS en Windows. U kunt het installatieprogramma downloaden van uw My PreSonus-gebruikersaccount. Om te beginnen, moet u eerst My.PreSonus.com bezoeken en uw gebruikersaccount aanmaken of inloggen en uw Studio-serie registreren. Na registratie zijn alle softwaredownloads beschikbaar vanuit uw My PreSonus-gebruikersaccount.

Installatie voor Windows

Sluit uw Studio-serie aan op een beschikbare USB-C- of USB-A-poort (2.0 of 3.0) en start het installatieprogramma. Het Universal Control-installatieprogramma leidt u door elke stap van het installatieproces. Deze applicatie installeert de ASIO- en WDM-stuurprogramma's en UC Surface. Lees elk bericht aandachtig.

Het wordt aanbevolen om alle applicaties af te sluiten voordat u met de installatie begint.

Installatie voor macOS

Uw Studio-serie interfaces zijn class-compliant Core Audio-apparaten in macOS.

Er is geen stuurprogramma-installatie nodig. Om echter optimaal te profiteren van de mixmogelijkheden van uw STUDIO1824c en 1810c, moet u Universal Control installeren om UC Surface te starten. Universal Control installeert ook alle benodigde firmware-updates, dus het wordt ten zeerste aanbevolen om deze applicatie te installeren.

Het Universal Control-installatieprogramma leidt u door elke stap van het installatieproces. Lees elk bericht aandachtig zodat u uw Studio-serie interface niet te snel aansluit.

Power User Tip: Als de installatie is voltooid, vindt u de Universal Control-applicatie in uw map Applicaties. Het wordt aanbevolen om deze in uw Dock te plaatsen voor gemakkelijke toegang.

Firmware-updates

Universal Control is ontworpen om te controleren of de juiste firmwareversie op uw Studio-serie interface is geïnstalleerd. U wordt gevraagd of de firmware van uw Studio-serie interface moet worden bijgewerkt.

Klik op de knop Update Firmware (Firmware bijwerken) om de update te starten.

Schakel uw Studio-serie interface niet uit en koppel deze niet los tijdens de firmware-update. Zodra de firmware-update is voltooid, ontvangt u een melding en wordt u gevraagd om uw apparaat opnieuw op te starten.

De Studio-serie interfaces gebruiken met populaire audio-applicaties

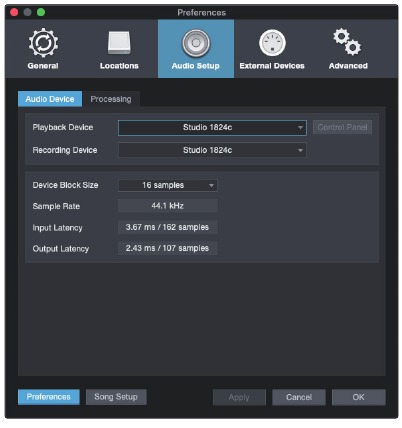

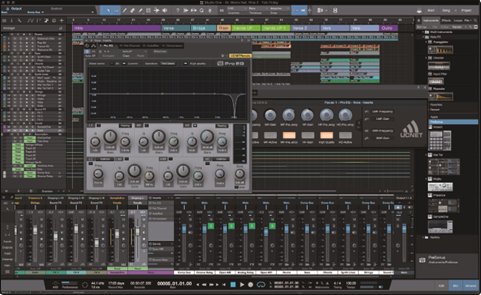

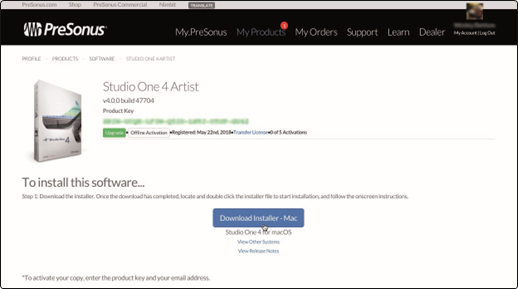

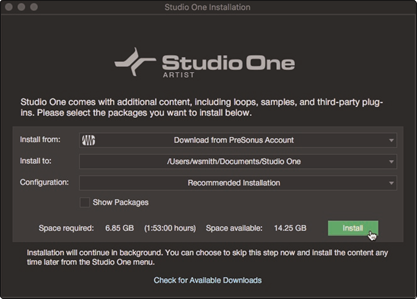

Volledige installatie-instructies voor Studio One Artist en een korte tutorial over de functies ervan vindt u in het gedeelte Studio One Artist Quick Start van deze handleiding. U kunt uw Studio-serie interfaces echter gebruiken met elke audio-opnameapplicatie die Core Audio of ASIO ondersteunt. Raadpleeg de documentatie die bij uw audio-applicatie is geleverd voor specifieke instructies over het selecteren van het Studio-serie stuurprogramma als het audio-apparaatstuurprogramma voor uw software.

Hieronder staan basisinstructies voor het instellen van het stuurprogramma voor een paar populaire audio-applicaties.

Ableton Live

1. Start Ableton Live
2. Ga naar Options | Preferences | Audio
3. Kies Driver Type:Asio | Audio Device: ASIO PreSonus Studio (1824c of 1810c)
4. Ga naar Input Config: Enable en selecteer de gewenste ingangskanalen.
5. Ga naar Output Config: Enable en selecteer de gewenste uitgangskanalen.

Apple Logic

1. Start Logic.
2. Ga naar Logic | Preferences | Audio.
3. Klik op de Devices Tab.
4. Selecteer PreSonus Studio (1824c of 1810c) in het apparaatmenu.
5. U wordt gevraagd of u Logic opnieuw wilt starten.Click try (re)launch.
6. Uw Studio-serie interface beschikt over aangepaste I/O-labels voor een snellere workflow. Om deze labels te gebruiken in Logic, gaat u naar Options | Audio | I/O Labels.
7. De tweede kolom in het pop-upvenster heetProvided by Driver. Activeer elk van deze labels voor uw Studio-serie interface. Sluit dit venster als u klaar bent.

Avid ProTools 10+

1. Start ProTools.
2. Ga naar Setup | Hardware en selecteer Studio (1824c of 1810c) in de lijst Peripherals. Click OK.
3. Ga naar Setup | Playback Engine en selecteer Studio (1824c of 1810c) in het menu bovenaan het venster. Klik op OK.

Cakewalk Sonar

1. StartSonar.
2. Ga naarOptions | Audio... en klik op het tabblad Advanced.
3. Wijzig de Driver Mode in "ASIO". (Opmerking: Het wordt niet aanbevolen om WDM, in plaats van ASIO, te gebruiken voor proaudio-applicaties.)
4. Klik op de knop "OK".
5. Start Sonar opnieuw.
6. Ga naar Options | Audio... en klik op het tabblad Drivers.
7. Markeer alle ingangs- en uitgangsstuurprogramma's die beginnen met "PreSonus STUDIO1824c of STUDIO1810c".
8. Ga naar Options | Audio... en klik op het tabblad General.
9. Stel de Playback Timing Master in op "PreSonus Studio (1824c of 1810c)... DAW Out 1".
10. Stel de Recording Timing Master in op "PreSonus Studio (1824c of 1810c)... Mic/Inst 1".

Steinberg Cubase

1. Start Cubase.
2. Ga naar Devices | Device Setup.
3. Selecteer "VST Audio System" in de kolom Devices in de Device Setup.
4. Selecteer PreSonus Studio (1824c of 1810c) in de vervolgkeuzelijst ASIO Driver.
5. Klik op "Switch" om het stuurprogramma uit de Studio-serie te gaan gebruiken.
6. Nadat u het stuurprogramma hebt gewijzigd, gaat u naarDevices | VST Connections om uw ingangs- en uitgangsbussen in te schakelen.

UC Surface-monitorbedieningssoftware

UC Surface is inbegrepen in Universal Control voor interfaces uit de Studio-serie en is een krachtige monitorbedieningssoftware die alles biedt wat je nodig hebt om hoogwaardige monitormixen en meer te creëren met je interfaces uit de Studio-serie. Dezelfde monitoringfuncties zijn volledig geïntegreerd in de Studio One-mixer. UC Surface stelt gebruikers van andere populaire DAW-toepassingen in staat om dezelfde functies te gebruiken. UC Surface biedt bediening van zowel kanaal- als mixuitgangsniveaus, evenals solo en mute.

Het is van vitaal belang om te onthouden dat het verlagen van de kanaalfader in UC Surface het signaal in je hosttoepassing niet verlaagt, dus het is mogelijk om de opname te clippen zonder de monitormix te clippen. Je moet het niveau voor de opname instellen met behulp van de voorversterkerbediening op de voorkant van je interface uit de Studio-serie.

Een korte opmerking over afspeelstreams: De kanalen met het label "DAW" in UC Surface bevatten een afspeelstream van je hosttoepassing (DAW). Traditioneel, als je een track in je DAW naar een fysieke uitgang op je interface wilde routeren, wees je deze uitgang toe in je hosttoepassing. Omdat UC Surface veel flexibelere routering biedt, kun je deze track nu naar één uitgang of elke uitgang routeren, op zichzelf of als onderdeel van een mix.

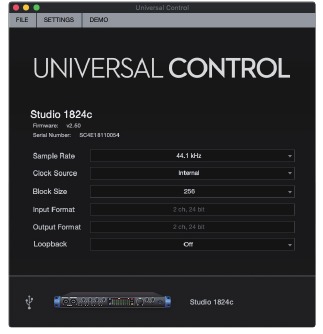

UC Surface-opstartvenster

Universal Control is een krachtige hardwarebeheerapplicatie voor alle PreSonus-interfaceproducten. Hiermee kun je elk PreSonus-interfaceproduct bekijken dat is aangesloten op je computer of het netwerk van je computer.

Wanneer Universal Control wordt gestart, zie je het opstartvenster. Vanuit dit venster kun je alle stuurprogramma-instellingen beheren.

Samplefrequentie. Wijzigt de samplefrequentie. Je kunt de samplefrequentie instellen op 44,1, 48, 88,2, 96, 176,4 of 192 kHz. Een hogere samplefrequentie verhoogt de kwaliteit van de opname, maar verhoogt de bestandsgrootte en de hoeveelheid systeembronnen die nodig zijn om de audio te verwerken.

Clock Source (Kloksbron). Stelt de digitale klokbron in. In dit menu kun je de klokbron voor je interfaces uit de Studio-serie instellen: Intern, Extern S/PDIF of Extern ADAT (alleen 1824c).

Block Size (Blokgrootte) (alleen Windows). Stelt de buffergrootte in. In dit menu kun je de buffergrootte voor je interface uit de Studio-serie instellen van 16 tot 4096 samples. Het verlagen van de buffergrootte vermindert de algehele latentie. Dit verhoogt echter ook de prestatie-eisen aan je computer. Over het algemeen wil je de buffergrootte zo laag mogelijk instellen als je systeem veilig kan ondersteunen. Als je pops, klikken of vervorming in je audiopad begint te horen, probeer dan de buffergrootte te verhogen.

Loopback (alleen Windows). Het STUDIO1810c/1824c ASIO-stuurprogramma biedt twee loopbackstreams om audio van de ene applicatie naar de andere op te nemen. Zie de sectie Loopback-opname (alleen Windows) voor meer informatie.

Bestandsmenu. Beheert apparaten die zijn aangesloten op Universal Control.

• Show All Devices (Alle apparaten weergeven). Start alle bedieningsvensters voor alle ondersteunde apparaten die op je computer zijn aangesloten.
• Close All Devices (Alle apparaten sluiten). Sluit alle open bedieningsvensters.
• Sign Out (Afmelden). Meldt je af van je My PreSonus-gebruikersaccount.
• Check for Updates... (Controleren op updates...). Maakt verbinding met je My PreSonus-gebruikersaccount om te controleren op updates voor Universal Control.
• Transfers (Overdrachten). Toont recente downloads van je My PreSonus-gebruikersaccount.
• About Universal Control (Over Universal Control). Toont versie- en builddatuminformatie.
• Quit (Afsluiten). Sluit de Universal Control-applicatie en alle hardwarebedieningsvensters af.

Settings Menu (Instellingenmenu). Biedt aanpassingsopties om je Universal Control-ervaring te personaliseren.

• Always on Top (Altijd bovenaan). Houdt het Universal Control-opstartvenster bovenop, of het nu de huidige actieve applicatie is of niet.
• Run at Startup (Bij opstarten uitvoeren). Start Universal Control automatisch wanneer je computer opstart.
• Preferences (Voorkeuren). Stelt taal- en weergaveopties in (zie hieronder).
• Rescan Network (Netwerk opnieuw scannen). Scant het netwerk en de lokale transportbus (USB of FireWire) op alle ondersteunde PreSonus-producten.
• Language (Taal). Stelt de taal in (Engels, Frans, Duits, Koreaans, Vereenvoudigd Chinees of Spaans).

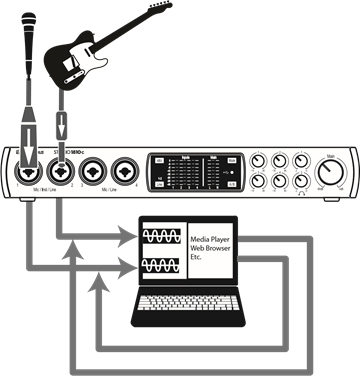

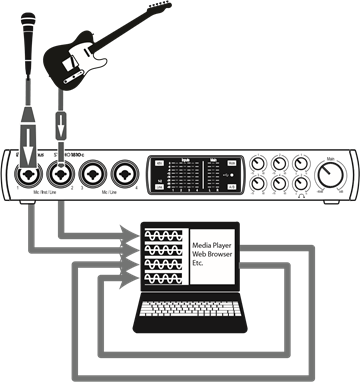

Loopback-opname (alleen Windows)

De Windows-stuurprogramma's voor de interfaces uit de Studio-serie bieden twee virtuele streams waarmee je de uitvoer van een audioapplicatie in een andere applicatie kunt opnemen. Loopback kan in verschillende situaties nuttig zijn:

• Het opnemen van de audio van een videogame of YouTube-video voor een podcast of livestream.
• Het opnemen van een zangpartij in realtime over een karaoketrack die wordt afgespeeld vanuit een webbrowser of mediaspeler.

Tip voor gevorderde gebruikers: Omdat de interfaces uit de Studio-serie class-compliant Core Audio-apparaten zijn, zijn deze virtuele streams niet beschikbaar in macOS. Er zijn echter verschillende applicaties van derden die deze functionaliteit in macOS bieden.

Vanuit Universal Control kun je Loopback in- of uitschakelen en de streams kiezen waarop de loopback-audio wordt opgenomen.

Wanneer Loopback is ingeschakeld en "Mix 1/2" is geselecteerd in Universal Control, wordt de audio van een andere applicatie opgenomen met de audiobron die is aangesloten op analoge ingangen 1 en 2 op je interfaces uit de Studio-serie.

Wanneer Loopback is ingeschakeld en "Virtual (Virtueel)" is geselecteerd, wordt de audio van een andere applicatie opgenomen op het laatste paar stuurprogramma-ingangen (19/20).

Tip voor gevorderde gebruikers: Wanneer je een van beide opties gebruikt, is het belangrijk om een feedbacklus te vermijden. Om dit te doen, moet je je monitors of hoofdtelefoons aansluiten op uitgangen 3/4 van je interface in plaats van uitgangen 1/2, omdat Studio One naar uitgangen 1/2 luistert om op te nemen. Gelijktijdig luisteren naar en monitoren van uitgangen 1/2 creëert de problematische feedbacklus.

1. Selecteer eerst uitgangen 1/2 als de audio-uitgangen in de applicatie waarvan je wilt opnemen. (Skype, Chrome, enz.)
2. Selecteer uitgangen 3/4 als de audio-uitgangen in Studio One, waarin je opneemt.
3. Selecteer Virtual In 1/2 of Input 1/2 als de invoerbron voor een stereotrack in Studio One.
4. Zorg ervoor dat je hoofdtelefoon of monitors zijn aangesloten op de fysieke uitgangen 3/4 aan de achterkant van je interface.
5. Stel je Main Output Channel in Studio One in op Outs 3/4. (De standaardinstelling is meestal 1/2.)

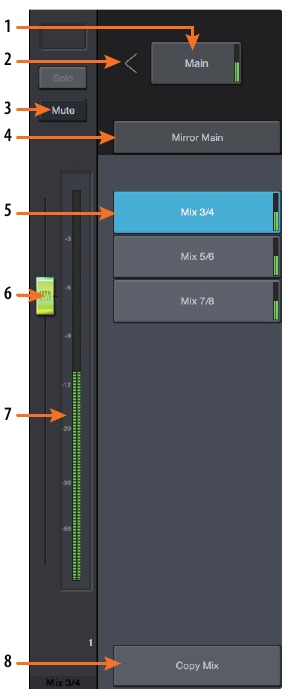

UC Surface-bedieningselementen

Met UC Surface kun je drie (1810c) of vier (1824c) aparte mixen van je ingangskanalen en elke DAW-return maken. Deze mixen met lage latentie geven je de mogelijkheid om je ingangen met minimale latentie te monitoren.

1. Main Mix Select (Hoofd-mixselectie). De linker/rechterhoofduitgangen. Deze mix wordt ook gerouteerd naar Gebruik deze knop om de mix voor uitgangen 1/2 en hoofdtelefoonuitgang 1 tegelijkertijd te bekijken.
2. Mix Output Fader Position (Faderpositie mixuitgang). Gebruik deze pijl om te schakelen tussen het plaatsen van je mixuitgangsfader links of rechts van de mixbedieningselementen.
3. Mute (Dempen). Gebruik deze knop om de momenteel geselecteerde mix te dempen.
4. Mirror Main (Hoofd spiegelen). Wanneer deze knop is ingeschakeld, spiegelt de momenteel geselecteerde mix de hoofdmix.
5. Mix Selection Buttons (Mixselectieknoppen). Klik om de bijbehorende mix te bekijken.
6. Mix Output Fader (Mixuitgangsfader). Deze fader regelt het algehele uitgangsniveau van de momenteel geselecteerde mix.
7. Mix Meter (Mixmeter). Deze meters geven het pre-fader uitgangsniveau van de momenteel geselecteerde mix weer.
8. Copy Mix (Mix kopiëren). Door de huidige mix te kopiëren, kun je snel meerdere mixen instellen. Druk op de knop Copy Mix en klik vervolgens op de gewenste knop Mix Select, gevolgd door de knop Paste Mix om deze te plakken.

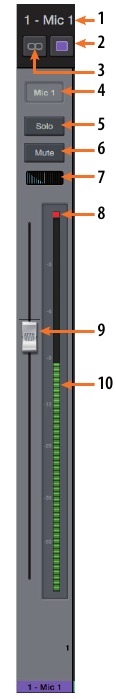

Kanaalbedieningselementen

1. Selected Channel Name (Naam geselecteerd kanaal). Dubbelklik op de naam om deze aan te passen. Dit veld volgt het momenteel geselecteerde kanaal.
2. Channel Color (Kanaalkleur). Met UC Surface kun je je kanalen van een kleurcode voorzien, klik hier om een aangepaste kleur te selecteren. Dit veld volgt het momenteel geselecteerde kanaal.
3. Link (Koppelen). Kanalen kunnen stereo gekoppeld worden in oneven-even paren. Deze bediening volgt het momenteel geselecteerde kanaal.
4. Channel Select (Kanaal selecteren). Klik om een kanaal te selecteren.
5. Solo Button (Soloknop). Schakelt Solo in en uit.
6. Mute Button (Mute-knop). Schakelt Mute in en uit.
7. Pan Controls (Panoramabediening). De panoramabediening stelt de relatieve positie van het kanaal in de linker/rechter stereomix in. Wanneer een paar kanalen stereo is gekoppeld, stelt de panoramabediening de spreiding van de kanalen in de linker/rechter stereomix in.
8. Input Clip (Ingangssignaal). Dit geeft aan dat je ingang 0 dB FS heeft overschreden. Klik om te wissen.
9. Channel Fader (Kanaalfader). Alle faderniveaus zijn bij het opstarten omlaag om ongewenste ruis te voorkomen. Regelt het algehele niveau van het kanaal. Standaard,
10. Level Meter (Niveaumeter). Geeft het pre-fader niveau van elk kanaal weer.

Apparaatbedieningselementen

Bovenaan het UC Surface-venster bevinden zich afstandsbedieningen voor de opties op het voorpaneel van je interface uit de Studio-serie. Daarnaast vind je de optie om te selecteren welke monitormix naar je S/PDIF-uitgangen wordt gerouteerd. Als je op de knop Reset klikt, worden de UC Surface-mixinstellingen teruggezet naar de fabrieksinstellingen.

De instellingenpagina

Op de instellingenpagina kun je je Studio-serie configureren. Om de configuratie-instellingenpagina te openen, klik je op de knop Settings (Instellingen) in de rechterbovenhoek van het scherm.

1. Show ADAT (ADAT weergeven). Dit geeft je de mogelijkheid om je ADAT-ingangen in je UC Surface-mixer weer te geven. Als je geen externe apparaten op je ADAT-ingang aansluit, kun je dit uitschakelen om de grootte van je monitormixen te verkleinen en alleen de ingangen weer te geven die je gebruikt.
2. Peak Hold (Piek vasthouden). Schakelt piekwaarde-metering uit. Standaard is piekwaarde-metering actief. Om over te schakelen naar piekwaarde-metering, zet je deze bediening op On (Aan).
3. Mixer Bypass (Mixer omzeilen). Omzeilt UC Surface-mixer en -routering. Terwijl Mixer Bypass actief is, functioneert je interface uit de Studio-serie als een eenvoudig I/O-apparaat voor je DAW. Wanneer de mixer is omzeild, moet je audio naar de gewenste uitgang routeren met behulp van de speciale afspeelstream, zowel voor systeemweergave (indien gewenst) als voor DAW-weergave.
4. Color Scheme (Kleurenschema). Hiermee kun je de algehele helderheid of donkerheid van de UC Surface-mixer aanpassen.
5. Colorize Channels (Kanalen inkleuren). Je kunt een aangepaste kleur selecteren voor alleen de kanaalnaam of ervoor kiezen om de hele kanaalstrip in te kleuren.
6. Driver Settings (Stuurprogramma-instellingen). Geeft de huidige stuurprogramma-instellingen voor je interface uit de Studio-serie weer. Om deze instellingen te wijzigen, open je het opstartvenster.
7. Version Info (Versie-informatie). Geeft de huidige firmware- en UC Surface-versie weer.

Studio One Artist Quick Start

Alle professionele opnameproducten van PreSonus worden geleverd met de Studio One Artist opname- en productiesoftware. Of je nu op het punt staat om je eerste of je vijftigste album op te nemen, Studio One Artist biedt je alle tools die nodig zijn om een geweldige performance vast te leggen en te mixen. PreSonus audio-interfaces hebben ook toegang tot geavanceerde functies in de exclusieve Z-Mix-functie van Studio One voor PreSonus-interfaces.

Power User Tip: Als gewaardeerde PreSonus-klant kom je ook in aanmerking voor een kortingsupgrade naar Studio One Professional. Ga voor meer informatie over het Studio One-upgradeprogramma voor PreSonus-klanten naar http://studioone.presonus.com/.

Installatie en autorisatie

Zodra je de drivers voor je audio-interface hebt geïnstalleerd en deze op je computer hebt aangesloten, kun je de meegeleverde PreSonus Studio One Artist muziekproductiesoftware gebruiken om te beginnen met het opnemen, mixen en produceren van je muziek. Om Studio One Artist te installeren, log je in op je My PreSonus-account en registreer je je interface. Je productcode voor Studio One Artist wordt automatisch geregistreerd op je My PreSonus-account bij je hardwareregistratie.

Studio One-installatieprogramma downloaden en uitvoeren

Om Studio One Artist te installeren, download je het Studio One Artist-installatieprogramma van je My PreSonus-account naar de computer waarop je het gaat gebruiken.

• Windows Users: Start het Studio One Artist-installatieprogramma en volg de instructies op het scherm.
• Mac Users: Sleep de Studio One Artist-applicatie naar de map Applications op je Macintosh-harde schijf.

Studio One autoriseren
Wanneer Studio One voor de eerste keer op je computer wordt gestart, communiceert het met je My PreSonus-account en verifieert het je registratie. Om een naadloos autorisatieproces te garanderen, moet je je installatieprogramma downloaden naar de computer waarop je het gaat gebruiken en moet je computer verbonden zijn met internet wanneer je de applicatie voor de eerste keer start.

Gebundelde content installeren voor Studio One Artist
Studio One Artist wordt geleverd met een reeks demo- en tutorialmateriaal, instrumenten, loops en samples. De Studio One Artist-bundel bevat alles wat je nodig hebt om muziek te produceren.

De eerste keer dat je Studio One Artist start, wordt je gevraagd om de bijbehorende content te installeren. Selecteer de content die je wilt toevoegen en klik op "Install" (Installeren). De content wordt automatisch gedownload en geïnstalleerd vanaf je My PreSonus-gebruikersaccount.

Power User Tip: Je wordt mogelijk gevraagd om je My PreSonus-gebruikersaccountgegevens in te voeren. Als je op "Remember Credentials" (Inloggegevens onthouden) klikt, heb je direct toegang tot alle content die je koopt op de PreSonus Marketplace.

Studio One instellen

Studio One Artist is ontworpen om te werken met PreSonus-interfaces en biedt een unieke interoperabiliteit en vereenvoudigde installatie. Wanneer Studio One Artist wordt gestart, wordt je begroet door de Startpagina. Op deze pagina vind je documentbeheer- en apparaatconfiguratiebedieningselementen, evenals een aanpasbaar artiestenprofiel, een nieuwsfeed en links naar demo's en tutorials van PreSonus. Als je een internetverbinding op je computer hebt, worden deze links bijgewerkt wanneer er nieuwe tutorials beschikbaar komen op de PreSonus-website.

Volledige informatie over alle aspecten van Studio One Artist is beschikbaar in de Reference Manual PDF in Studio One. De informatie in deze tutorial behandelt alleen de basisaspecten van Studio One Artist en is bedoeld om je zo snel mogelijk aan de slag te krijgen met opnemen.

Audioapparaten configureren

1. In het midden van de Startpagina zie je het Setup-gebied. Studio One Artist scant automatisch je systeem op alle beschikbare drivers en selecteert een driver. Standaard wordt een PreSonus-driver gekozen als er een beschikbaar is.

   Power User Tip: Als je apparaat zero-latency monitoringfunctionaliteit heeft vanuit Studio One, zie je het Z-mix-pictogram. Als je dit pictogram niet ziet, controleer dan of je Universal Control hebt gestart. PreSonus audio-interfaces vereisen dat hun DSP-mixbedieningspanelen op de achtergrond actief zijn voor Z-mix-functionaliteit.
2. Als je je apparaat niet ziet in de Startpagina wanneer je Studio One start, klik je op de link Configure Audio Devices (Audioapparaten configureren) in het Setup-gebied om het venster Options (Opties) te openen.

   Klik in het venster Options (Opties) op het tabblad Audio Setup (Audio-instellingen) en selecteer je apparaatdriver in de vervolgkeuzelijst.

MIDI-apparaten configureren

In het venster External Devices (Externe apparaten) in Studio One Artist kun je je MIDI-keyboardcontroller, geluidsmodules en bedieningsoppervlakken configureren. Dit gedeelte begeleidt je bij het instellen van je MIDI-keyboardcontroller en geluidsmodules. Raadpleeg de Reference Manual (Referentiehandleiding) in Studio One voor volledige installatie-instructies voor andere MIDI-apparaten.

Als je een MIDI-interface van derden of een USB MIDI-controllerkeyboard gebruikt, moet je alle vereiste drivers voor deze apparaten installeren voordat je aan dit gedeelte begint. Raadpleeg de documentatie die bij je MIDI-hardware is geleverd voor volledige installatie-instructies.

Als je geen MIDI-apparaten hebt, ga dan naar het gedeelteEen nieuw nummer maken.

Een externe MIDI-keyboardcontroller instellen vanaf de Startpagina
Een MIDI-keyboardcontroller is een hardwareapparaat dat over het algemeen wordt gebruikt voor het bespelen en bedienen van andere MIDI-apparaten, virtuele instrumenten en softwareparameters. In Studio One Artist worden deze apparaten 'Keyboards' (Keyboards) genoemd en moeten ze worden geconfigureerd voordat ze kunnen worden gebruikt. In sommige gevallen wordt je MIDI-keyboardcontroller ook gebruikt als een toongenerator. Studio One Artist beschouwt de controller- en toongeneratiefuncties als twee verschillende apparaten; een MIDI-keyboardcontroller en een geluidsmodule. De MIDI-bedieningselementen (keyboard, knoppen, faders, enz.) worden ingesteld als een Keyboard (Keyboard). De geluidsmodules worden ingesteld als een Instrument (Instrument).

Je kunt je externe MIDI-apparaten instellen vanuit het Setup-gebied op de Startpagina. Neem even de tijd om externe apparaten te configureren voordat je een nieuw nummer instelt om op te nemen.

Zorg ervoor dat je de MIDI Out van je externe MIDI-controller hebt aangesloten op een MIDI In op je PreSonus-audio-interface (indien beschikbaar) of een andere MIDI-interface. Als je een USB MIDI-controller gebruikt, sluit je deze aan op je computer en zet je hem aan.

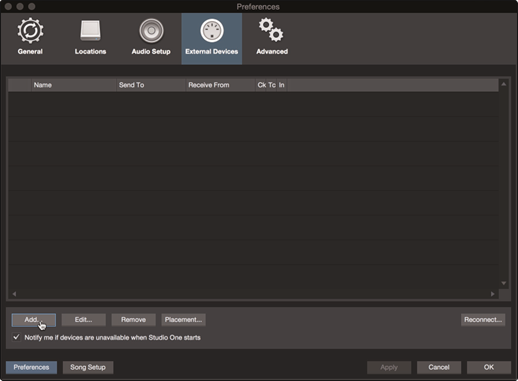

1. Klik op de link Configure External Devices (Externe apparaten configureren) in het Setup-gebied op de Startpagina om het venster External Devices (Externe apparaten) te openen.

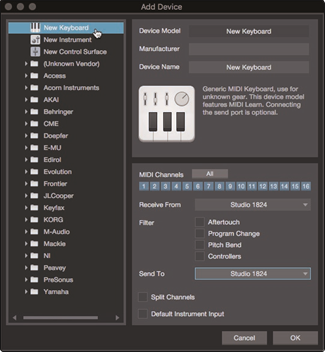

2. Klik op de knop Add (Toevoegen). Hiermee wordt het venster Add Device (Apparaat toevoegen) geopend.

3. Selecteer in het menu aan de linkerkant je MIDI-controller in de lijst met fabrikanten en modellen. Als je je MIDI-controller niet in de lijst ziet staan, selecteer je New Keyboard (Nieuw keyboard). Op dit punt kun je de naam van je keyboard aanpassen door de naam van de fabrikant en de apparaatnamen in te voeren.

4. Je moet specificeren welke MIDI-kanalen zullen worden gebruikt om met dit keyboard te communiceren. Voor de meeste doeleinden moet je alle MIDI-kanalen selecteren. Als je niet zeker weet welke MIDI-kanalen je moet kiezen, selecteer dan alle 16.
5. Studio One stelt je in staat om specifieke bedieningsfuncties die je MIDI-controller biedt, uit te filteren. Als je wilt dat Studio One Aftertouch-, Pitch Bend-, Program Change- of All CC-berichten negeert, schakel je filtering in voor een of meer van deze berichten.
6. Selecteer in het vervolgkeuzemenu 'Receive From' (Ontvangen van) de MIDI-interface-ingang waarvan Studio One Artist MIDI-gegevens zal ontvangen (d.w.z. de MIDI-poort waarop je keyboard is aangesloten).
   Power User Tip: Selecteer in het vervolgkeuzemenu 'Send To' (Verzenden naar) de MIDI-interface-uitgang vanwaar Studio One Artist MIDI-gegevens naar je keyboard zal verzenden. Als je keyboardcontroller geen MIDI-gegevens van Studio One hoeft te ontvangen, kun je dit leeg laten.
7. Als dit het enige keyboard is dat je gaat gebruiken om je externe synthesizers en virtuele instrumenten te bedienen, moet je het vakje naast Default Instrument Input (Standaard instrumentingang) aanvinken. Hiermee wordt je keyboard automatisch toegewezen om alle MIDI-apparaten in Studio One Artist te bedienen.
8. Klik op OK
   Als je een geluidsmodule hebt die je wilt aansluiten, laat je het venster External Devices (Externe apparaten) open en ga je verder met het volgende deel van dit gedeelte.
   Als dit niet het geval is, kun je het venster sluiten en doorgaan naar het volgende gedeelte.

Een externe MIDI-geluidsmodule instellen vanaf de Startpagina
MIDI-instrumentcontrollers (keyboards, MIDI-gitaren, enz.) verzenden muziekinformatie in de vorm van MIDI-gegevens naar toonmodules en virtuele instrumenten, die reageren door geluid te genereren, zoals aangegeven. Toonmodules kunnen afzonderlijke geluidsapparaten zijn of kunnen worden geïntegreerd in een MIDI-instrument, zoals een keyboardsynthesizer. Studio One Artist noemt alle toongeneratoren Instruments (Instrumenten). Zodra je je MIDI-keyboardcontroller hebt ingesteld, neem je even de tijd om je geluidsmodule te configureren.

Zorg ervoor dat je de MIDI In van je externe geluidsmodule hebt aangesloten op de MIDI Out van je PreSonus-audio-interface (indien beschikbaar) of een andere MIDI-interface.

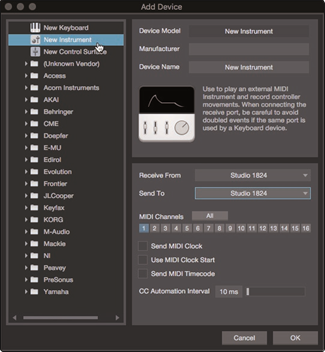

1. Klik in het venster External Devices (Externe apparaten) op de knop Add (Toevoegen)

2. Selecteer je apparaat in het menu aan de linkerkant. Als je apparaat niet in de lijst staat, selecteer je New Instrument (Nieuw instrument). Op dit punt kun je de naam van je keyboard aanpassen door de naam van de fabrikant en de apparaatnamen in te voeren.

3. Geef op welke MIDI-kanalen zullen worden gebruikt om met deze geluidsmodule te communiceren. Voor de meeste doeleinden moet je alle MIDI-kanalen selecteren. Als je niet zeker weet welke MIDI-kanalen je moet selecteren, raden we je aan om alle 16 te selecteren.
4. Selecteer in het menu Send To (Verzenden naar) de MIDI-interface-uitgang vanwaar Studio One Artist MIDI-gegevens naar je geluidsmodule zal verzenden. Klik op OK en sluit het venster External Devices (Externe apparaten). Je bent nu klaar om te beginnen met opnemen in Studio One Artist.

De rest van deze Quick Start Guide (Snelstartgids) gaat over het instellen van een nummer en bespreekt enkele algemene workflowtips voor het navigeren door de Studio One Artist-omgeving.

Een nieuw nummer maken

Nu u uw audio- en MIDI-apparaten hebt geconfigureerd, gaan we een nieuw nummer maken. We beginnen met het instellen van uw standaard audio I/O.

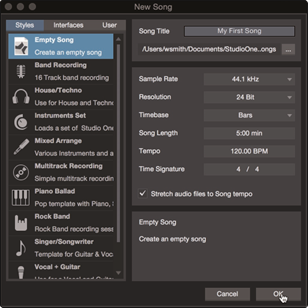

1. Selecteer vanaf de startpagina Een nieuw nummer maken.

2. In het venster Nieuw nummer geeft u uw nummer een naam en kiest u de map waarin u het wilt opslaan. U ziet een lijst met sjablonen aan de linkerkant. Deze sjablonen bieden snelle instellingen voor verschillende apparaten en opnamesituaties. In dit gedeelte wordt beschreven hoe u een nummer maakt vanuit een lege sessie.

3. Selecteer Leeg nummer in de lijst Sjablonen. Op dit punt moet u uw nummer een naam geven en uw gewenste samplefrequentie en bitdiepte selecteren voor opname en weergave. U kunt ook de lengte van uw nummer instellen en het type tijdnotatie dat u wilt dat de tijdlijn volgt (notatiebalken, seconden, samples of frames). Klik op de knop OK wanneer u klaar bent.

Tip voor gevorderden: Als u van plan bent loops in uw nummer te importeren, zorg er dan voor dat de optie Audiobestanden stretchen naar nummer tempo is geselecteerd. Hierdoor worden loops automatisch geïmporteerd met de juiste BPM.

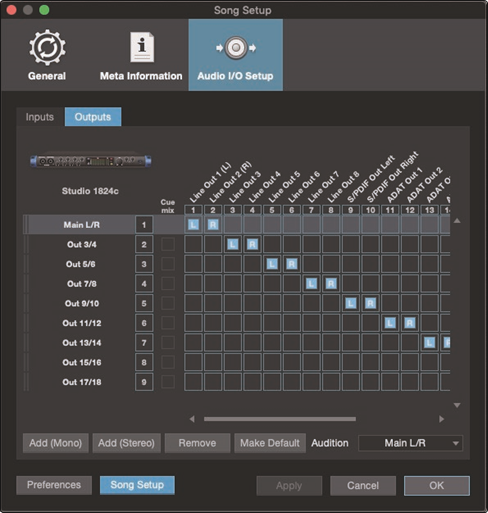

Uw I/O configureren

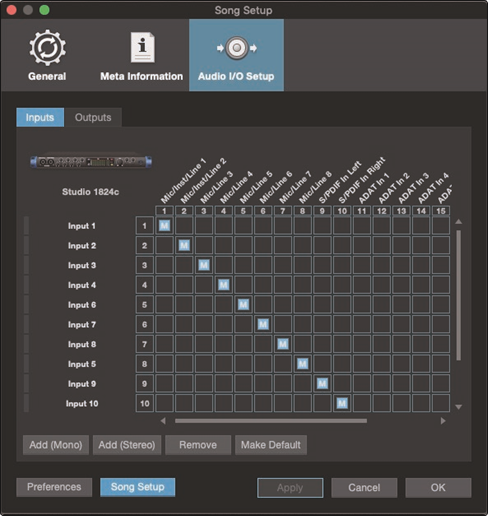

1. Klik op Nummer | Nummer instellen om uw samplefrequentie, resolutie in te stellen en uw audio I/O te configureren.

2. Klik op het tabblad Audio I/O instellen.

3. Op het tabblad Ingangen kunt u alle ingangen op uw PreSonus audio-interface inschakelen die u beschikbaar wilt hebben. We raden u aan om voor elk van de ingangen op uw interface een mono-ingang te maken. Als u van plan bent in stereo op te nemen, moet u ook een paar stereo-ingangen maken.

4. Klik op de tabbladen Uitgangen om alle uitgangen op uw PreSonus audio-interface in te schakelen. In de rechteronderhoek ziet u het selectiemenu Audition. Hiermee kunt u de uitgang kiezen van waaruit u audiobestanden beluistert voordat u ze in Studio One Artist importeert. Over het algemeen wilt u dat dit de hoofd uitgangsbus is.


Tip voor gevorderden: Als u wilt dat deze I/O-configuratie elke keer hetzelfde is wanneer u Studio One opent, klikt u op de knop Als standaard instellen.

Z-Mix instellen
Interfaces uit de PreSonus Studio-serie bieden monitoring zonder latency via Studio One. Om monitoring zonder latency in te schakelen, moet u de uitgangen voor de mixen inschakelen als Cue Mix-uitgangen. Klik op het tabblad Uitgangen op het vakje Cue Mix naast een uitgang die u wilt gebruiken om een monitor mix zonder latency te verzenden. Voor meer informatie over Z-Mix, zie Monitor mixen met Z-Mix Sectie.

Audio- en MIDI-sporen maken

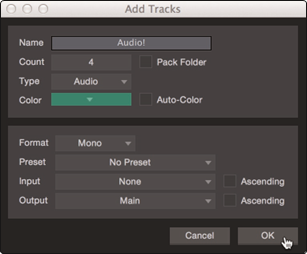

1. In de linkerbovenhoek van het venster Schikken ziet u verschillende knoppen. De knop uiterst rechts is de knop Sporen toevoegen. Klik op deze knop om het venster Sporen toevoegen te openen.

2. In het venster Sporen toevoegen kunt u de spoornaam en -kleur aanpassen, een vooraf ingesteld rack met effecten toevoegen en de fysieke bron voor de ingang en uitgang van uw audiosporen vanuit dit venster instellen. Het belangrijkste is dat u het aantal en het type sporen kunt selecteren dat u wilt maken:


• Audio. Gebruik dit spoortype om audiobestanden op te nemen en af te spelen.
• Instrument. Gebruik dit spoor om MIDI-gegevens op te nemen en af te spelen om externe MIDI-apparaten of Virtual Instrument-plug-ins aan te sturen.
• Automatisering. Met dit spoortype kunt u geautomatiseerde parameterbedieningselementen voor uw sessie maken.
• Map. Dit spoor helpt u bij het beheren van uw sessie en bij het snel bewerken van meerdere sporen tegelijk

Tip voor gevorderden: Als u een audiospoor wilt toevoegen voor elk van de beschikbare ingangen, gaat u naar Spoor | Sporen toevoegen voor alle ingangen.

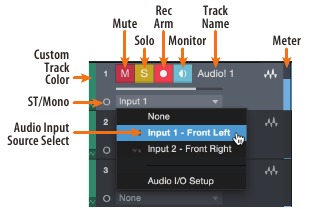

Anatomie van een audiospoor

Opmerking: MIDI-sporen zijn bijna identiek aan audiosporen. De bronlijst voor ingangen voor MIDI-sporen bevat beschikbare externe MIDI-apparaten en alle Virtual Instruments die aan het nummer zijn toegevoegd.

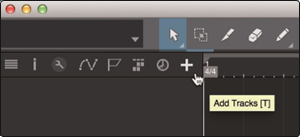

Een audiospoor opnemen

1. Om te beginnen met opnemen, maakt u een audiospoor in het venster Sporen toevoegen en stelt u de ingang ervan in op Ingang 1 op uw PreSonus audio-interface en sluit u een microfoon aan op dezelfde ingang.

2. Selecteer Opnemen inschakelen op het spoor. Draai het Input 1-niveau op uw audio-interface omhoog terwijl u in de microfoon spreekt/zingt. U zou de ingangsmeter in Studio One Artist moeten zien reageren op de ingang. Pas de versterking aan zodat het ingangsniveau bijna maximaal is zonder te clippen (vervormen).


U bent nu klaar om te beginnen met opnemen. Raadpleeg voor volledige instructies de Studio One-referentiehandleiding in Help | Studio One-referentiehandleiding.

Virtuele instrumenten en plug-in-effecten aan uw nummer toevoegen

U kunt plug-ins en instrumenten aan uw nummer toevoegen door ze vanuit de browser te slepen en neer te zetten. U kunt ook een effect of een groep effecten van het ene kanaal naar het andere slepen, aangepaste effectketens slepen en direct uw favoriete virtuele instrument voorinstelling laden zonder ooit door een menu te scrollen.

De browser openen
In de rechteronderhoek van het venster Schikken bevinden zich drie knoppen:

• De knop Bewerken opent en sluit de audio- en MIDI-editors.
• De knop Mix opent en sluit het venster Mixer
• De knop Bladeren opent het venster Browser, dat alle beschikbare virtuele instrumenten, plug-in-effecten, audiobestanden en MIDI-bestanden weergeeft, evenals de pool van audiobestanden die in de huidige sessie zijn geladen.

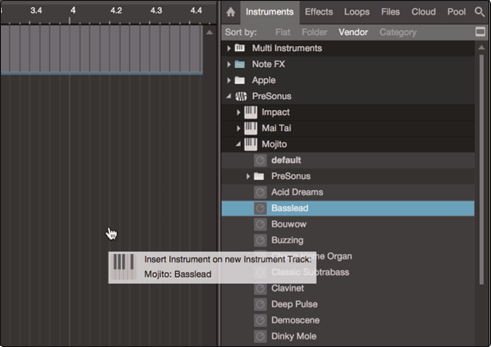

Virtuele instrumenten slepen en neerzetten
Om een virtueel instrument aan uw sessie toe te voegen, opent u de browser en klikt u op de knop Instrument. Selecteer het instrument of een van de patches ervan in de instrumentenbrowser en sleep het naar de weergave Schikken. Studio One Artist maakt automatisch een nieuw spoor en laadt het instrument als de ingang.

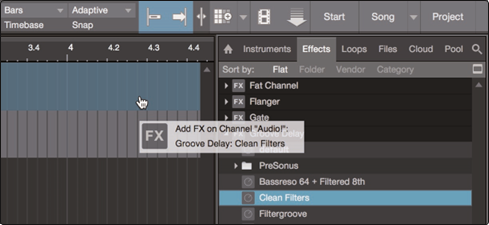

Effecten slepen en neerzetten
Om een plug-in-effect aan een spoor toe te voegen, klikt u op de knop Effecten in de browser en selecteert u de plug-in of een van de voorinstellingen ervan in de effectenbrowser. Sleep de selectie naar het spoor waaraan u het effect wilt toevoegen.

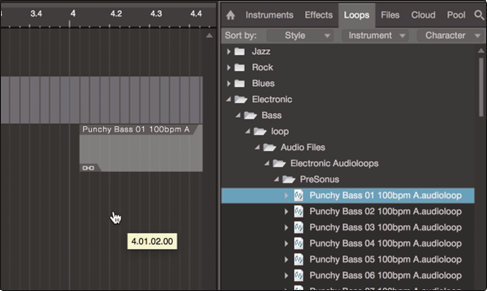

Audio- en MIDI-bestanden slepen en neerzetten
Audio- en MIDI-bestanden kunnen snel worden gelokaliseerd, beluisterd en in uw nummer worden geïmporteerd door ze vanuit de bestandenbrowser naar de weergave Schikken te slepen. Als u het bestand naar een lege ruimte sleept, wordt een nieuw spoor gemaakt met dat bestand op de positie waarheen u het hebt gesleept. Als u het bestand naar een bestaand spoor sleept, wordt het bestand als een nieuw onderdeel van het spoor geplaatst.

Monitor Mixen met Z-Mix

Klanten met een PreSonus-interface kunnen monitor mixen zonder latency instellen met behulp van de unieke Z-Mix-functie van Studio One. Deze functie neemt de monitor mix control software over voor de Studio-serie interfaces en biedt niveau- en panregeling vanuit Studio One. Wijs eenvoudig een paar uitgangen aan als een "Cue Mix" (Cue Mix), en je vindt de Z-Mix-bedieningselementen in je Studio One mixer.

Zoals eerder vermeld, moet Universal Control op de achtergrond actief zijn om Z-Mix-functies beschikbaar te hebben voor je Studio-serie interfaces.

Je kunt een cue mix maken en deze naar elke uitgang op je Studio-serie interface sturen. Je hoeft alleen maar een uitgangsbus te maken en Cue Mix in te schakelen.

Power User Tip: Het is mogelijk om de hoofduitgang aan te wijzen als cue mix. Dit is handig als je jezelf vaak opneemt en snel toegang nodig hebt tot monitoring zonder latency voor live ingangen. Wanneer de hoofduitgang is aangewezen als een Z-Mix, verschijnt er een Zero Latency-knop op elk audiokanaal met een toegewezen audio-ingang in de Console, onder de knoppen Mute, Solo, Record en Monitor.

Z-Mix-functies

Zodra je een Cue Mix-uitgang hebt gemaakt, zie je een speciaal Send-object in de kanalen van de Console. Dit Send-object wordt een Z-Mix-object genoemd.

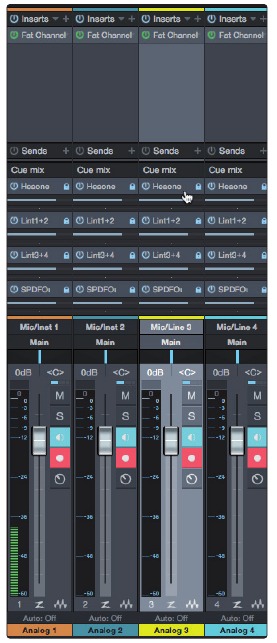

In de Small Console-weergave verschijnen Z-Mix-objecten in de meest linkse kolom van het uitgebreide kanaal.

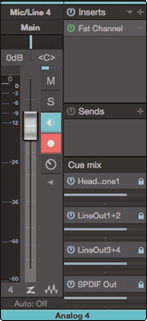

In de Large Console-weergave verschijnen Z-Mix-objecten onder het Send-apparaat rack op elk kanaal.

Om hardwaremonitoring zonder latency in te schakelen, klik je op de "Z" in de uitgangskanaalstrip voor de cue mix ingeschakelde uitgang waarvoor je monitoring zonder latency wilt gebruiken.

Raadpleeg de Studio One Referentiehandleiding in Studio One voor meer informatie over Cue Mix en Z-Mix monitoring.

1. Activate Button (Activeerknop). Om een kanaal volledig uit een Z-Mix te verwijderen, deactiveer je gewoon het Z-Mix-object voor dat kanaal. In de meeste gevallen laat je dit ingeschakeld.
2. Horizontal Level Fader (Horizontale niveaufader). Dit is de Z-Mix volumeregeling van het kanaal. Standaard is dit niveau identiek aan het niveau dat is ingesteld op de fader van het kanaal. Zodra je de Z-Mix niveaufader verplaatst, is het volume van dat kanaal in de Z-Mix onafhankelijk van de hoofd mix of een andere Cue Mix in de sessie.
3. Pan Control (Panregeling). Dit stelt de panpositie in voor het kanaal in de Z-Mix-uitgangen. Net als volume is pannen standaard identiek aan de hoofd mix.
4. Lock to Channel Button (Vergrendelen aan kanaalknop). Standaard is de Lock to Channel button ingeschakeld en zijn niveau- en panwaarden vergrendeld aan het kanaalniveau en de panregelingen voor de Main Mix. Dit betekent dat elke Z-Mix identiek is aan de Main Mix in de Console. Het wijzigen van het niveau of pannen in de Main Mix zal het niveau of pannen in de Z-Mix veranderen. Het wijzigen van het niveau of pannen in het Z-Mix-object ontgrendelt echter beide instellingen, waardoor onafhankelijke regeling van niveau en pannen voor elk kanaal in elke Z-Mix mogelijk is. Het niveau en pannen voor kanalen in een Z-Mix kunnen dus volledig verschillend zijn van het gerelateerde niveau en pannen in de Main Mix. Je kunt het Z-Mix-niveau en pannen op elk moment weer vergrendelen aan de kanaalinstellingen door op de Lock to Channel button te klikken.

Technische informatie

Specificaties

Algemeen
Samplefrequenties	44.1, 48, 88.2, 96, 176.4, 192 kHz
Converterresolutie	24-bits
Dynamisch bereik ADC-converter	114 dB
Dynamisch bereik DAC-converter	114 dB
Microfooningangen
Maximaal niveau	+16 dBu, minimale versterking
Versterkingsbereik	80 dB
Frequentierespons	20 Hz - 20 kHz (unity gain)
Dynamisch bereik	110 dB (A-gewogen, minimale versterking)
THD + N	0,005% (1 kHz, 0dBu, unity gain)
EIN	-128 dBu (A-gewogen, 20 kHz BW, Rs=150Ω, maximale versterking)
Ingangsimpedantie	1400Ω
Fantoomvoeding	48V (>10 mA per kanaal)
Line-ingangen
Maximaal niveau	+21 dBu (gebalanceerd, minimale versterking)
Versterkingsbereik	40 dB
Frequentierespons	20 Hz-20 kHz (unity gain)
Dynamisch bereik	112 dB (A-gewogen, minimale versterking)
THD + N	0,005% (1 kHz, +18 dBu, minimale versterking)
Ingangsimpedantie	10 kΩ
Instrumentingangen
Maximaal niveau	+15 dBu (ongebalanceerd, minimale versterking)
Versterkingsbereik	80 dB
Frequentierespons	20 Hz - 20 kHz (minimale versterking)
Dynamisch bereik	112 dB (A-gewogen, minimale versterking)
THD + N	0,020% (1 kHz, +10 dBu, minimale versterking)
Ingangsimpedantie	1M Ω
Hoofduitgangen
Type	¼" TRS female, DC-gekoppeld
Maximaal niveau	+18 dBu, gebalanceerd
Frequentierespons	20Hz - 20kHz (unity gain)
Dynamisch bereik	108 dB (A-gewogen, unity gain)
THD + N	0,004% (1 kHz, -1 dBFS, unity gain)
Line-uitgangen
Type	¼" TRS female, DC-gekoppeld
Maximaal niveau	+18 dBu, gebalanceerd
Frequentierespons	20 Hz - 20 kHz
Dynamisch bereik	108 dB (A-gewogen, -60 dBFS)
THD + N	0,004% (1 kHz, -1 dBFS, unity gain)
Koptelefoonuitgangen
Maximaal vermogen	150 mW/kanaal (60Ω belasting)
Frequentierespons	20 Hz - 20 kHz (unity gain)
Dynamisch bereik	103 dB (A-gewogen, 1 kHz, unity gain)
THD + N	0,250% (1 kHz, 150 mW, unity gain)
Impedantie werkbereik	32Ω tot 600Ω
Fysiek
Hoogte	1,75" (44 mm)
Breedte	1824c: 19" (483 mm), 1810c: 12,5" (317 mm)
Diepte	5,5" (140 mm)
Gewicht	1824c: 4,8 lbs (2,2 kg), 1810c: 3,2 lbs. (1,45 kg)

Het diner is geserveerd
Extra bonus: Het voorheen Top Secret recept van PreSonus voor...
Redfish Couvillion

Ingrediënten:

¼ C plantaardige olie
¼ C bloem
1 ui, in blokjes gesneden
1 teentje knoflook, fijngehakt
1 groene paprika, in blokjes gesneden
3 stengels bleekselderij, in blokjes gesneden
1 blikje tomatenblokjes van 14 oz
1 flesje licht bier
2 laurierblaadjes
1 tl tijm
2 lbs Redfish-filets

Kookinstructies:

1. Verhit in een zware steelpan of grote koekenpan olie op middelhoog vuur en voeg langzaam bloem toe, een eetlepel tegelijk, om een roux te maken. Blijf de roux koken totdat hij begint te bruinen, waardoor een donkerblonde roux ontstaat.
2. Voeg knoflook, uien, groene paprika en bleekselderij toe aan de roux.
3. Bak de groenten 3-5 minuten totdat ze zacht beginnen te worden.
4. Voeg tomaten, laurierblaadjes, tijm en redfish toe. Kook enkele minuten.
5. Voeg langzaam bier toe en breng aan de kook.
6. Zet het vuur lager en laat het 30-45 minuten onafgedekt sudderen totdat de redfish en groenten volledig gaar zijn, af en toe roerend. Breek de redfish in stukjes van hapklare grootte en roer ze erdoor. Voeg naar smaak peper of hete saus toe. Niet afdekken.
7. Serveer over rijst

Voor 6-8 personen

Hoewel Redfish Couvillion niet een van de bekendste gerechten van Zuidoost-Louisiana is, is het een favoriete manier om onze favoriete Golfvis te serveren. Redfish, ook bekend als Reds of Red Drum, is niet alleen leuk om te vangen, het is ook heerlijk!

Baton Rouge • USA
www.presonus.com

Referenties

• Studio One Pro 7 | DAW Music Production Software | PreSonus
• PreSonus | Waarheen geluid je ook brengt.
• Studio One Pro+

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download PreSonus Studio 1810c / 1824c Handleiding

Beschikbare talen
